[Mek Film/Text/Bild] Ta isär clutchen på en Shimano bakväxel

[Mini_me]

Problemet:

Jag märker att clutchen på bakväxeln känns konstig när man ska spänna upp den med spaken. Och att den öppnar sig själv vid körning i skog (Dvs den skakar över i öppet läge).

Lösning:

Plocka isär clutchen och lokalisera felet.
Har en god aning om vad problemet är men man måste isär med allt för att bekräfta.

Filmen visar en SLX M7000 bakväxel men jag har haft problemet på en XT M8000 bakväxel.
Har således snott delar från SLX växeln (Tills jag får hem reservdelar).

Men förfarandet är detsamma för båda 2.

Det som skiljer är att man har ett hål i locket på XT växeln (Som man kan spänna clutchen igenom) kontra SLX där man måste ta bort locket om man vill justera hur hårt den ska nypa.

Nödvändiga verktyg:

•2mm insexnyckel
•En liten mejsel eller annat som har en liten spets.
•Tålamod.

Pedagogiskt video:

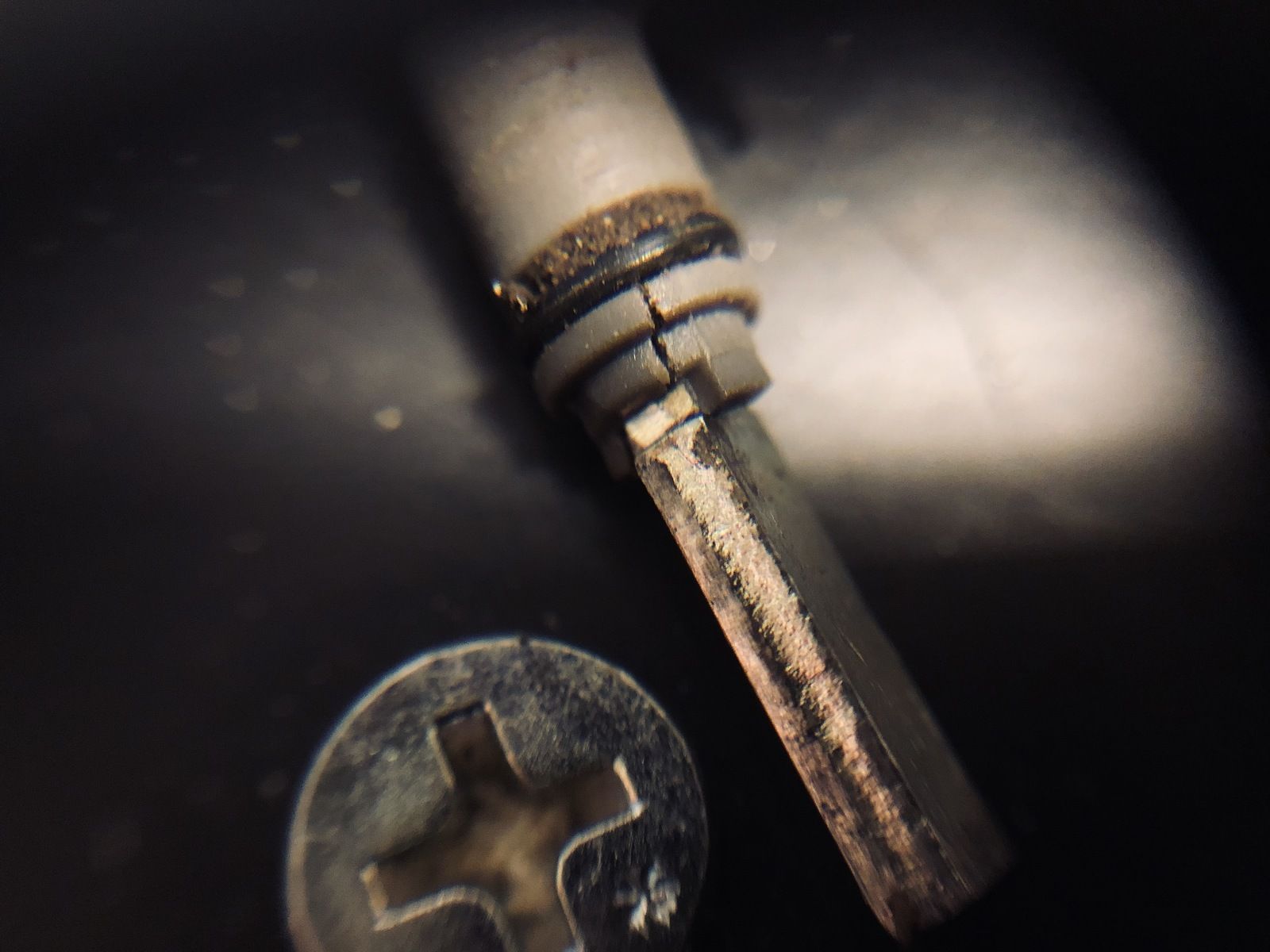

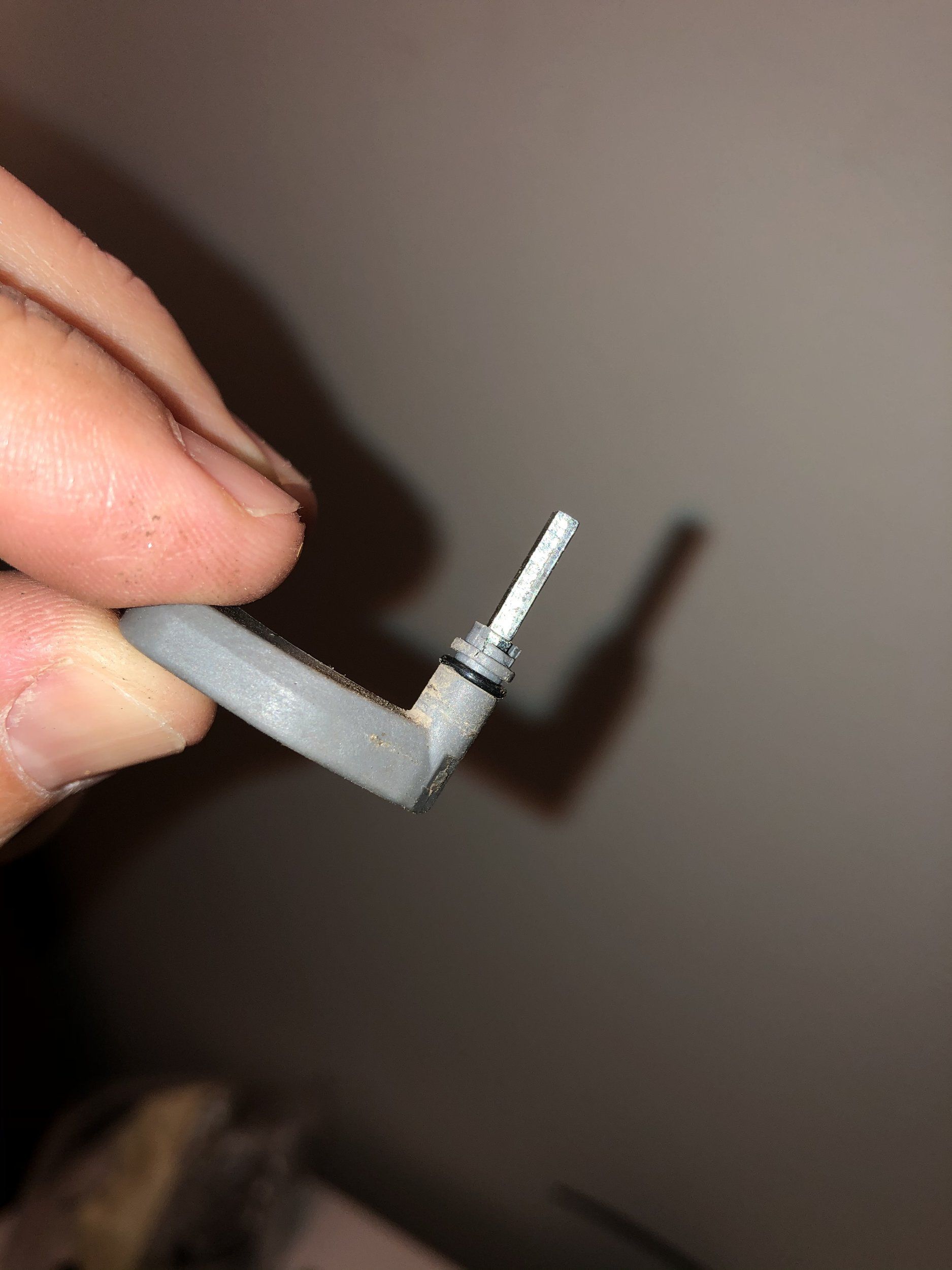

Bild på problemet:

Artikelnummer för XT växel: Y5RT98030
(Den från SLX passade rakt på utan problem så bör funka med denna även till SLX men vet ej).

Friskrivning: Använder ordet ”Clutch” för det är så jag refererar till funktionen vid vardagligt snack.

Uppdaterar när jag kommer på vad jag glömt.

Frågor?



[Plush]

Nyfiken...
Om du gör en video.. Varför inte då göra en ordentlig service på kopplingen?
Dvs rengöra och smörja med rätt fett på rätt yta och sen justera in hur hårt den ska bromsa..? Dvs momentet den ska klara att hålla emot...
När du lika har isär allt är det väl en bra sak att visa hur man gör?



[Mini_me]

Mycket bra fråga.

Anledningen är väl att jag inte känt nåt annat problem än att spaken har havererat.

Men tar ca 2min att riva isär allt. Så får läsa på vad som ska smörjas mm??



[Nypåmtb]

Visade sig mkt riktigt att även min spak spruckit. Tack för tips i andra tråden!
Hur ska man justera clutchen för att undvika att detta händer igen?



[Emil777]

Kan man spänna en koppling/klutch?

det gäller shimano zee.
Pojken har problem i Åre och jag har insexnycklar med bara. Kedjan hoppar av ofta.

tacksam för svar!

mvh
Emil



[Mini_me]

Japp. Nu har jag aldrig öppnat en Zee men dom lär inte ha ändrat nåt.

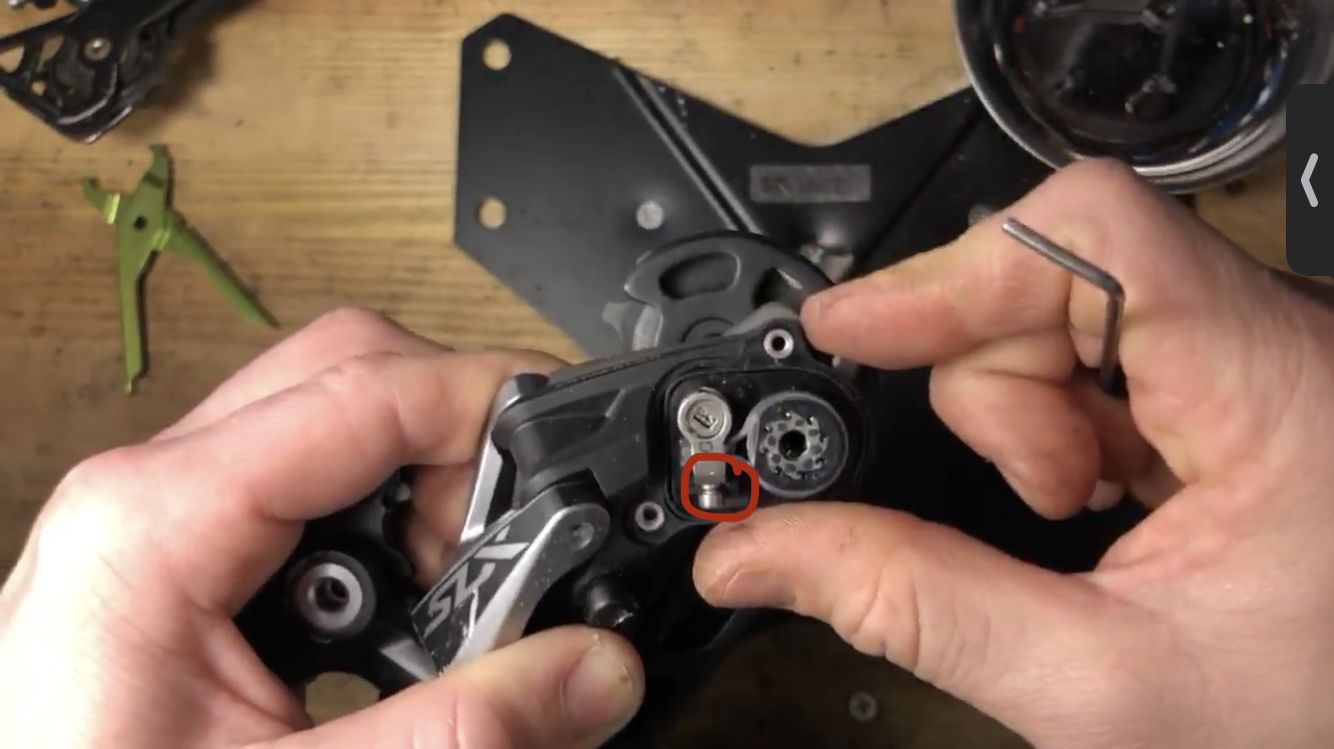

Har du en liten öppning med en gummihatt på så kan du spänna via den. Tror det är en 2mm insex som ska in där.

Annars får du öppna (ta bort locket).



[Mini_me]

Där



[Emil777]

Visa bilaga 571067
Där

Jättebra tips, tackar ! ???
Ska mecka litet med det i morgon och se om det hjälper att öka spänningen, vilket jag hoppas. Idag har kedjan hoppat av minst 20ggr (överdriver inte) och något måste göras.
