Akut Styrlagersordningsfråga

[Luke]

Tjo!

Skulle montera dotterns nya Frog Bike idag och det gick bra.
Fram tills jag skulle flytta spacers och lyckades tappa hela klabbet i golvet.

Så, nu står jag här med en jävla massa delar och en idé om hur det borde vara.
Men, jag är inte helt hundra....

Är lagret upp och ner? Eller rätt väg?
Och, vilka av dessa delar skall göra lagret sällskap på gaffelsidan? Och i vilken ordning och riktning?

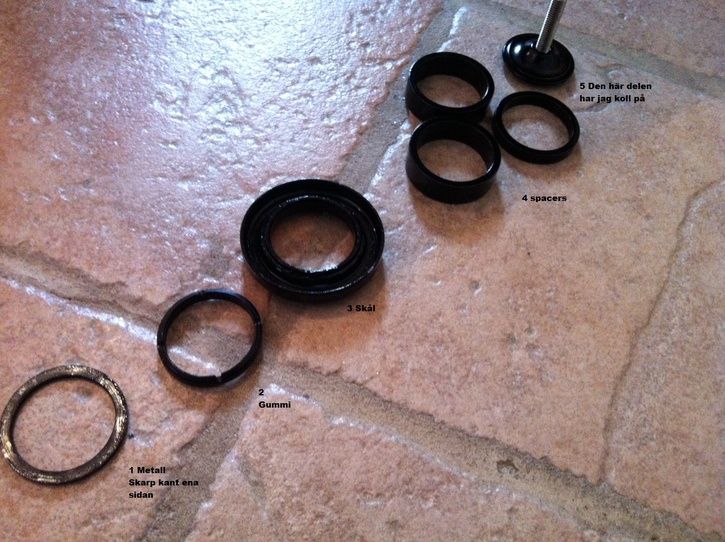

Och så här ser det ut ovanifrån...men vad ska på här förutom spacers?

Tacksam för hjälp!!



[dabac]

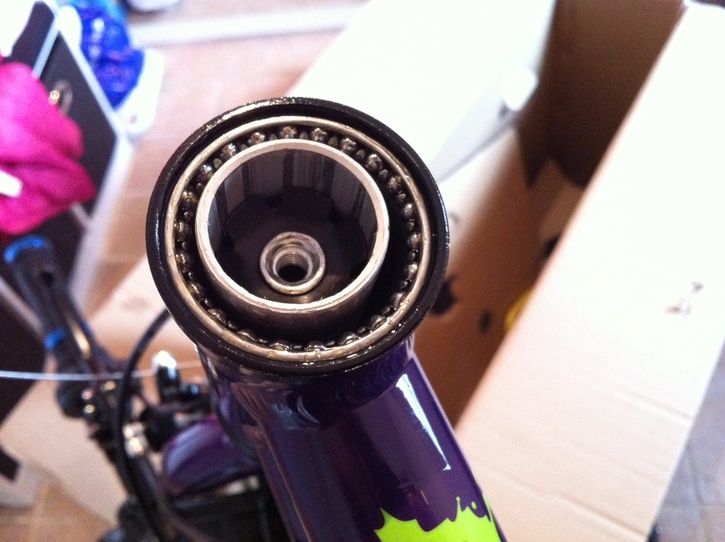

På första bilden är lagret uppochner.

På andra bilden så ska skålen - 3 - på först

om nr 2 är konisk så ska den på efter skålen och före distanserna. Spetsen neråt.

1 vet jag inte, men skulle gissa ovanpå 2 och under distanserna.



[Luke]

Hmm... Tack!
Så, skålen först, sen lagret åt andra hållet mot nu.
Därefter trär jag gaffeln genom ramen.
Så bara skål och lager på undersidan?



[Luke]

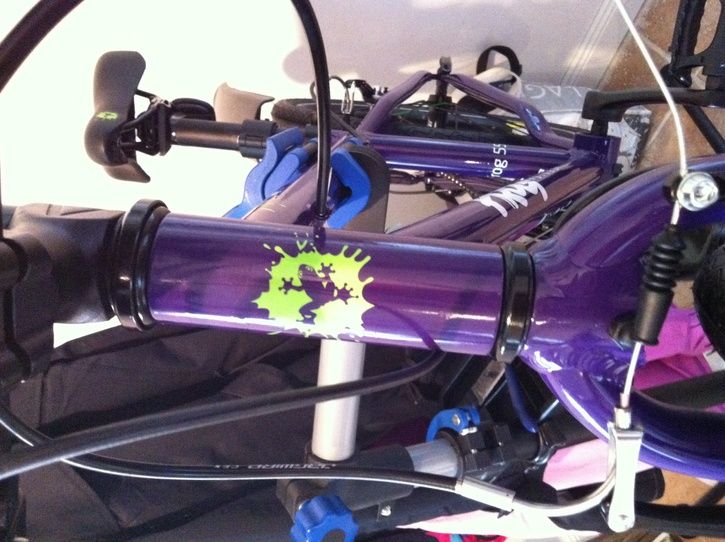

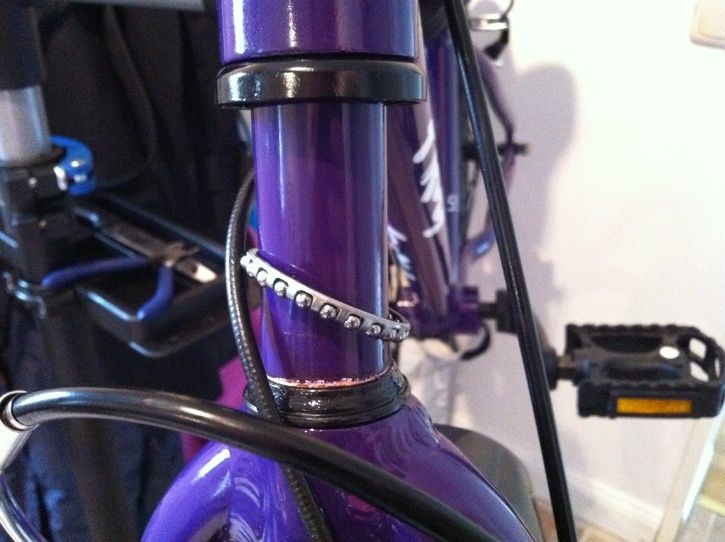

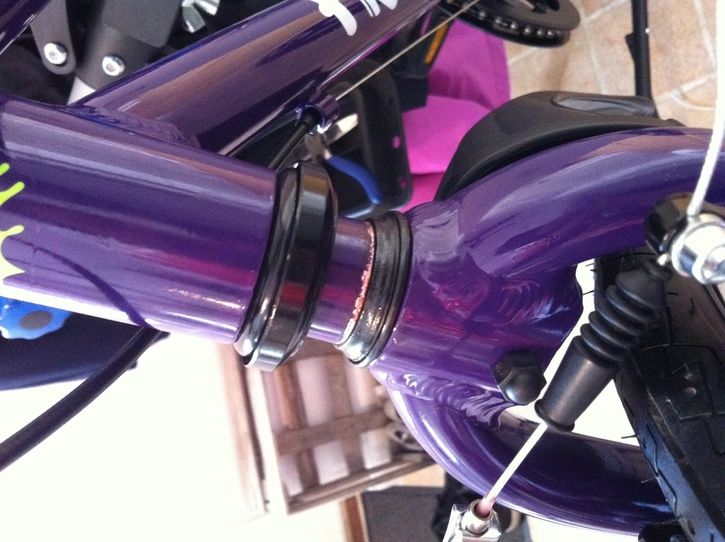

Men jag ska ju knappast ha det här mellanrummet väl?
Skålen går inte få på längre ner på gaffeln..



[Luke]

Nä fan, så här måste det bli va??
Ingen skål på undersidan, utan lager direkt mot gaffel?



[ol__]

Ser rätt ut enligt mig så det kan nog stämma. På bilden med mellanrummet har ser du ut att ha två skålar mot varandra, så det stämmer nog att den skålen ska vara uppe istället. Nere sitter skålen i ramen och banan på gaffeln.



[ol__]

Jag hade lagt kulringen åt andra hållet än vad första bilden visar, tror jag. Blir lite osäker på vad som är korrekt.



[Anders H]

Kulorna mot skålen och ringen mot konan kan man väl tänka om jag inte minns fel.



[Luke]

Nu ser det riktigt ut och "känns" bra.
Men, hur mycket ska jag dra åt toppskruven? Drar jag åt går det ju inte svänga.
Jag har aldrig skruvat styrlager förut kanske ni märker...



[dabac]

Luke skrev:
-------------------------------------------------------
> Hmm... Tack!
> Så, skålen först, sen lagret åt andra hållet
> mot nu.

Nej. Nedre lagerbanan sitter redan på gaffeln. Ta ur gaffeln, vänd på ringen med kulorna och sen är nedre lagret klart
> Därefter trär jag gaffeln genom ramen.
Japp. Skålen 3 hör till det övre lagret.

> Så bara skål och lager på undersidan?

Nej. nedre lagerbana (crown race) är redan på plats, och skålen hör till ovansidan.



[dabac]

Luke skrev:
-------------------------------------------------------
> Men jag ska ju knappast ha det här mellanrummet
> väl?

Korrekt iakttagelse, så ska det inte vara
> Skålen går inte få på längre ner på
> gaffeln..

Skålen hör till det övre lagret. Gör om!



[dabac]

Luke skrev:
-------------------------------------------------------
> Nä fan, så här måste det bli va??
> Ingen skål på undersidan, utan lager direkt mot
> gaffel?

Nja.
Tittar du på gaffeln så ser du en svart ring som är fastpressad på gaffeln - men inte en del av gaffeln. Det är den understa delen av lagret. Så ordningen nedifrån är lagerbana (crown race) sen lagerkulorna i sin ram med kanten nedåt. Sen den undre lagerskålen som sitter pressad i ramen.



[Luke]

dabac skrev:
-------------------------------------------------------
> Luke skrev:
> --------------------------------------------------
> -----
> > Nä fan, så här måste det bli va??
> > Ingen skål på undersidan, utan lager direkt
> mot
> > gaffel?
>
> Nja.
> Tittar du på gaffeln så ser du en svart ring som
> är fastpressad på gaffeln - men inte en del av
> gaffeln. Det är den understa delen av lagret. Så
> ordningen nedifrån är lagerbana (crown race) sen
> lagerkulorna i sin ram med kanten nedåt. Sen den
> undre lagerskålen som sitter pressad i ramen.

Och lagerbana (crown race) är då vilken av delarna på den numrerade bilden ovan?



[dabac]

Luke skrev:
-------------------------------------------------------
> Nu ser det riktigt ut och "känns" bra.
> Men, hur mycket ska jag dra åt toppskruven?
Ställ cykeln på hjulen, nyp åt frambromsen. "gunga" cykeln framåt med milt våld mot det låsta framhjulet. Känner du ett tydligt glapp så är nåt fel, eller så har du inte dragit åt hårt nog.
Riktigt stumt blir det inte, men det ska ta emot jämt och fint.

> Drar jag åt går det ju inte svänga.

Då har d dragit för hårt. Släpp tills det precis börjar glappa, sen drar du åt lite, kanske ett kvarts varv eller så.

> Jag har aldrig skruvat styrlager förut kanske ni
> märker...

Gneta på bara! snart kan du det här!



[dabac]

Luke skrev:
-------------------------------------------------------
> dabac skrev:
> --------------------------------------------------
> -----
> > Luke skrev:
> >
> --------------------------------------------------
>
> > -----
> > > Nä fan, så här måste det bli va??
> > > Ingen skål på undersidan, utan lager direkt
> > mot
> > > gaffel?
> >
> > Nja.
> > Tittar du på gaffeln så ser du en svart ring
> som
> > är fastpressad på gaffeln - men inte en del
> av
> > gaffeln. Det är den understa delen av lagret.
> Så
> > ordningen nedifrån är lagerbana (crown race)
> sen
> > lagerkulorna i sin ram med kanten nedåt. Sen
> den
> > undre lagerskålen som sitter pressad i ramen.
>
> Och lagerbana (crown race) är då vilken av
> delarna på den numrerade bilden ovan?

Ingendera, den tog du aldrig loss från gaffeln. Det är den svarta ringen som sitter pressad på gaffeln, precis ovanför svetsarna som fäster gaffelbenen vid styrröret = där Y-et går ihop.



[Stumpy]

Nedre svarta ringen på översta bilden, alltså.



[Luke]

Okej, bra! Då ska det vara rätt nu. Tusen tack!!
