Är denna shimano-växel komplett?

[Elkamast]

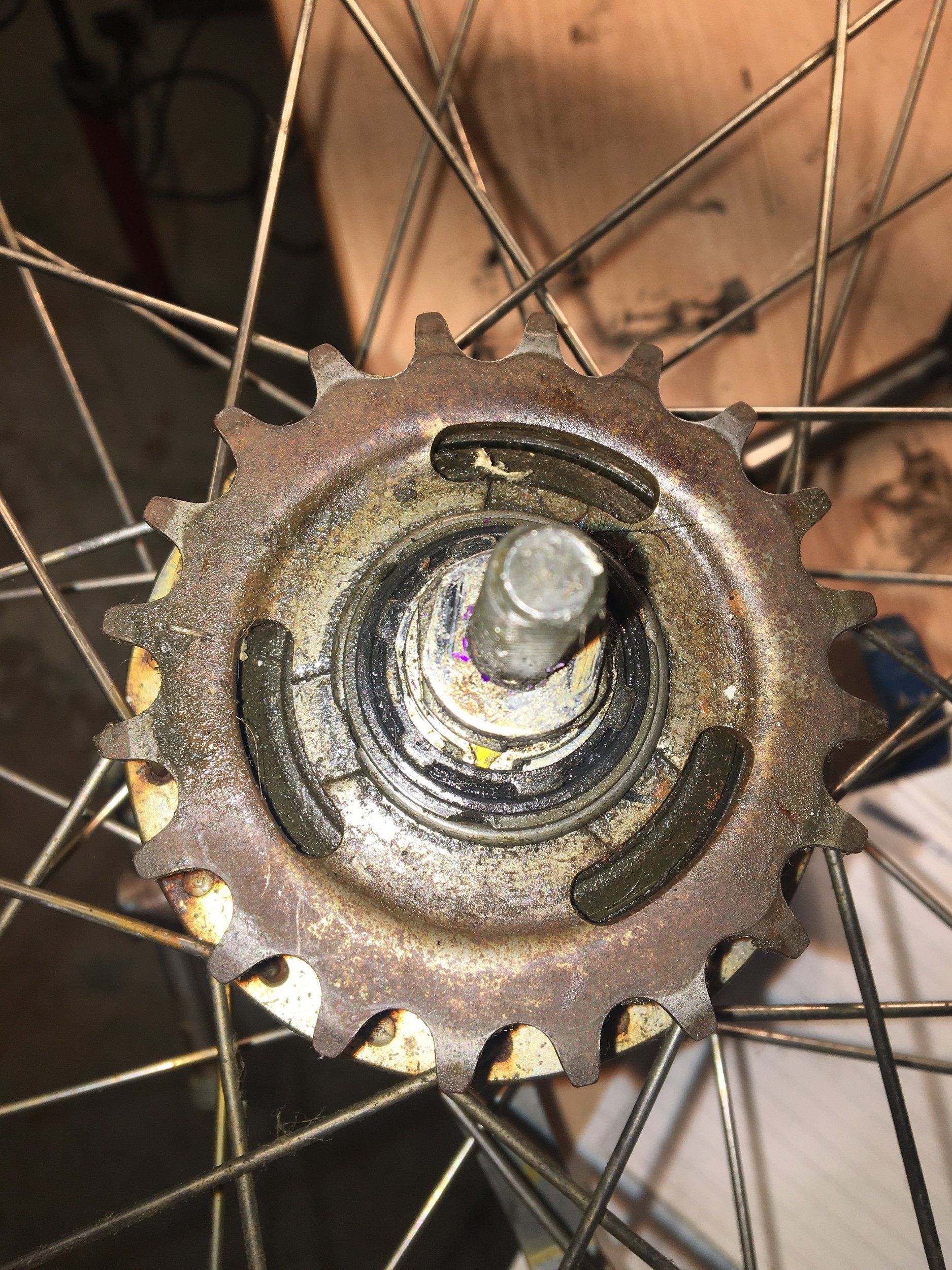

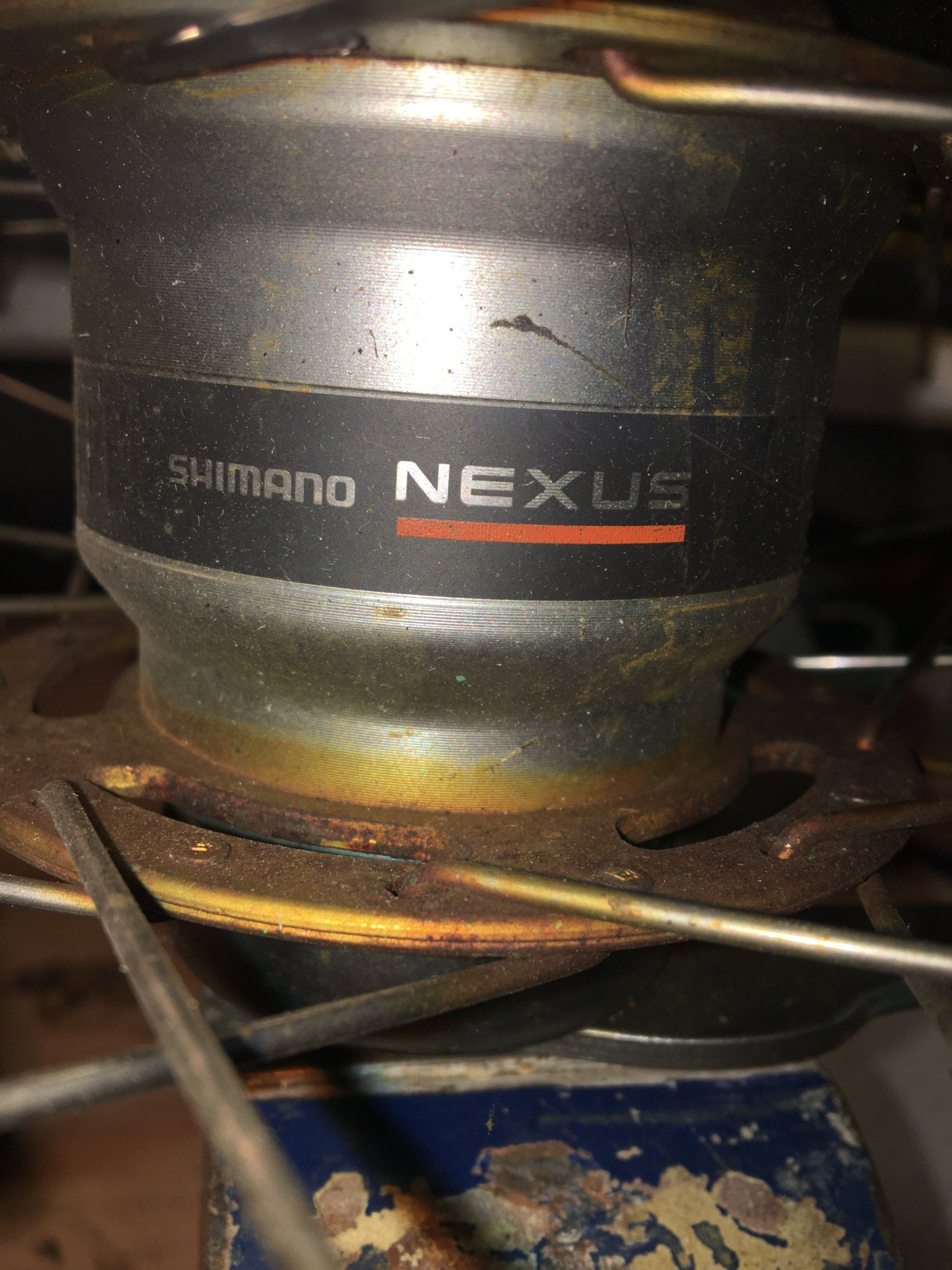

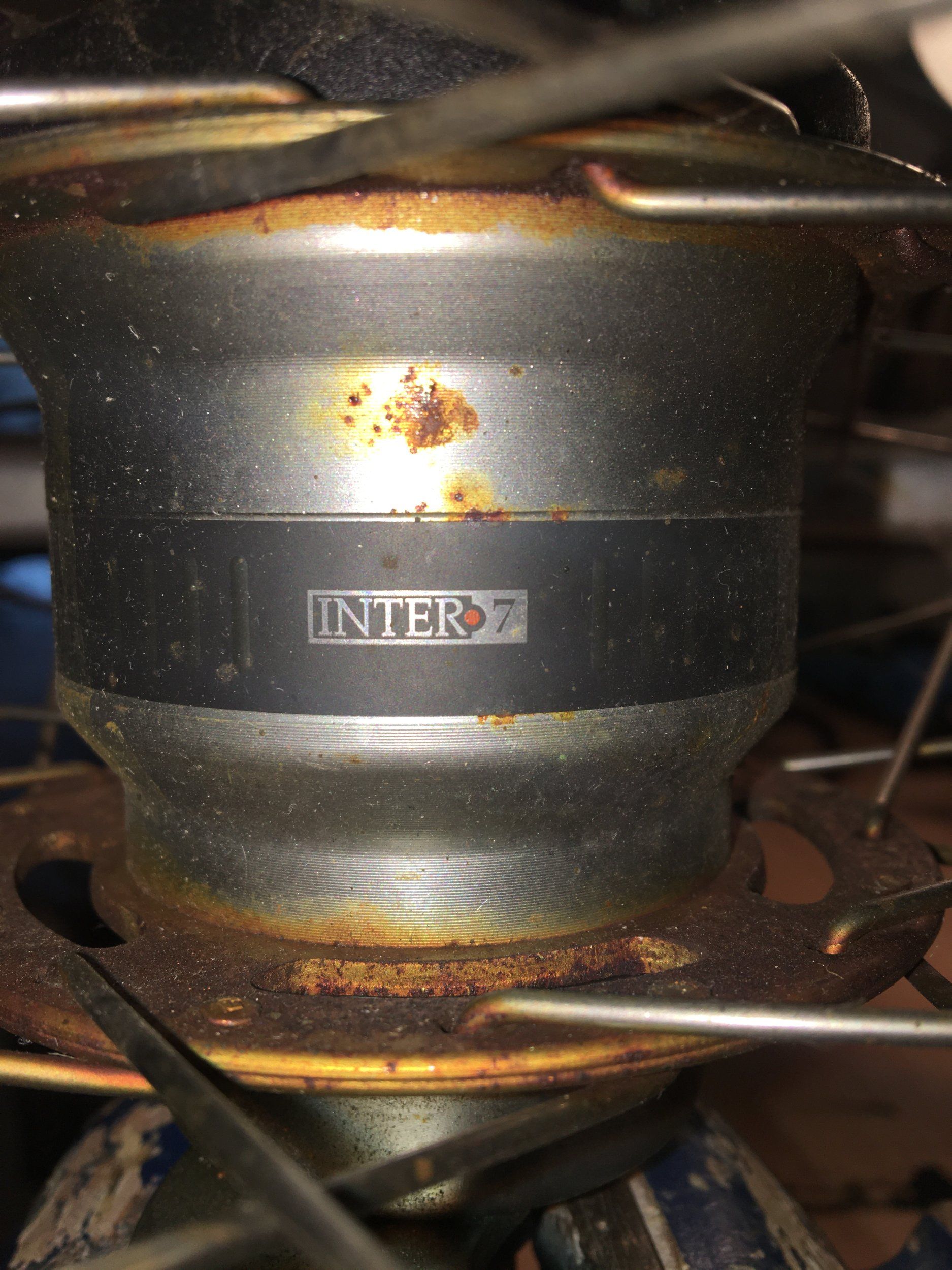

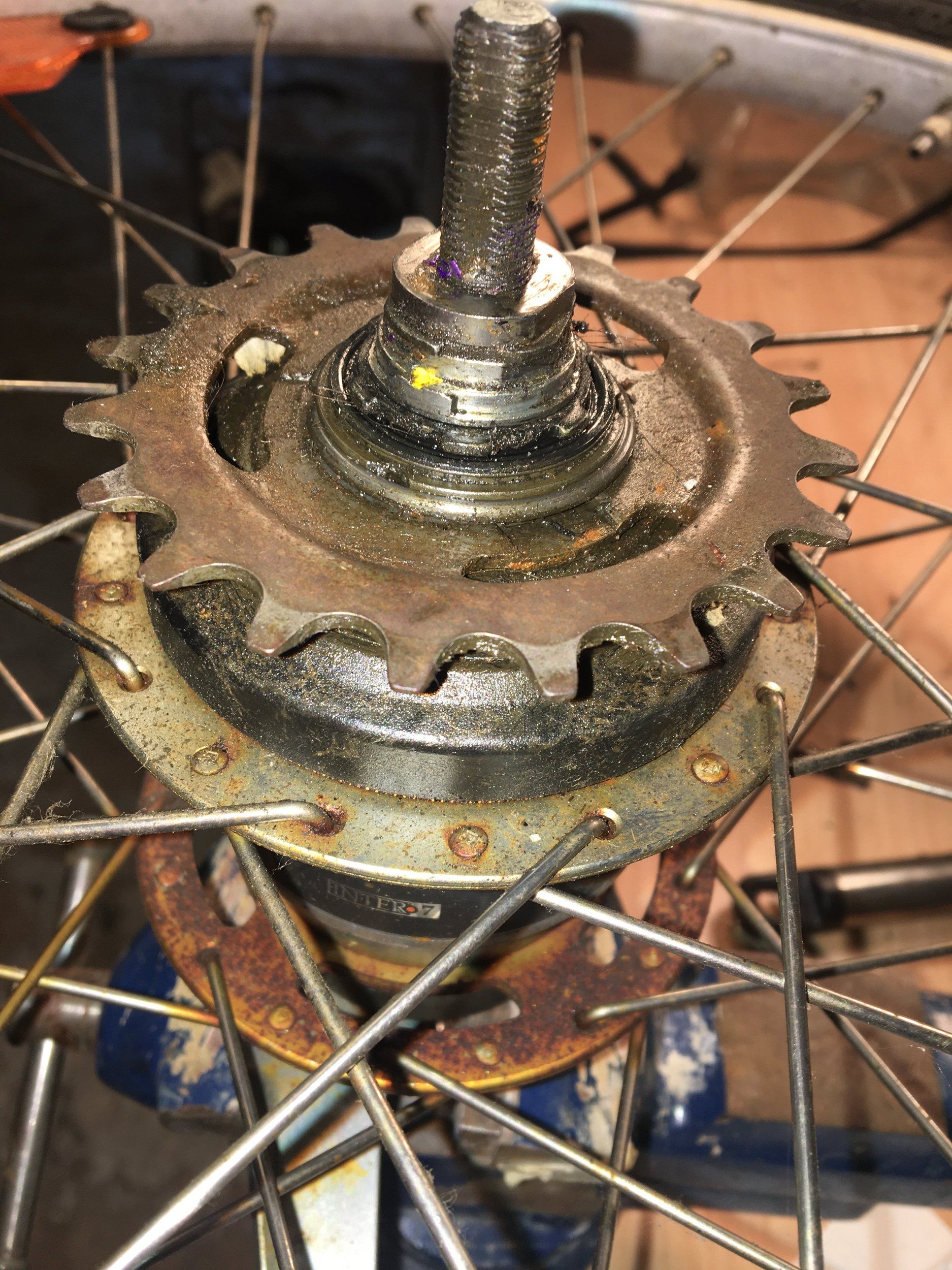

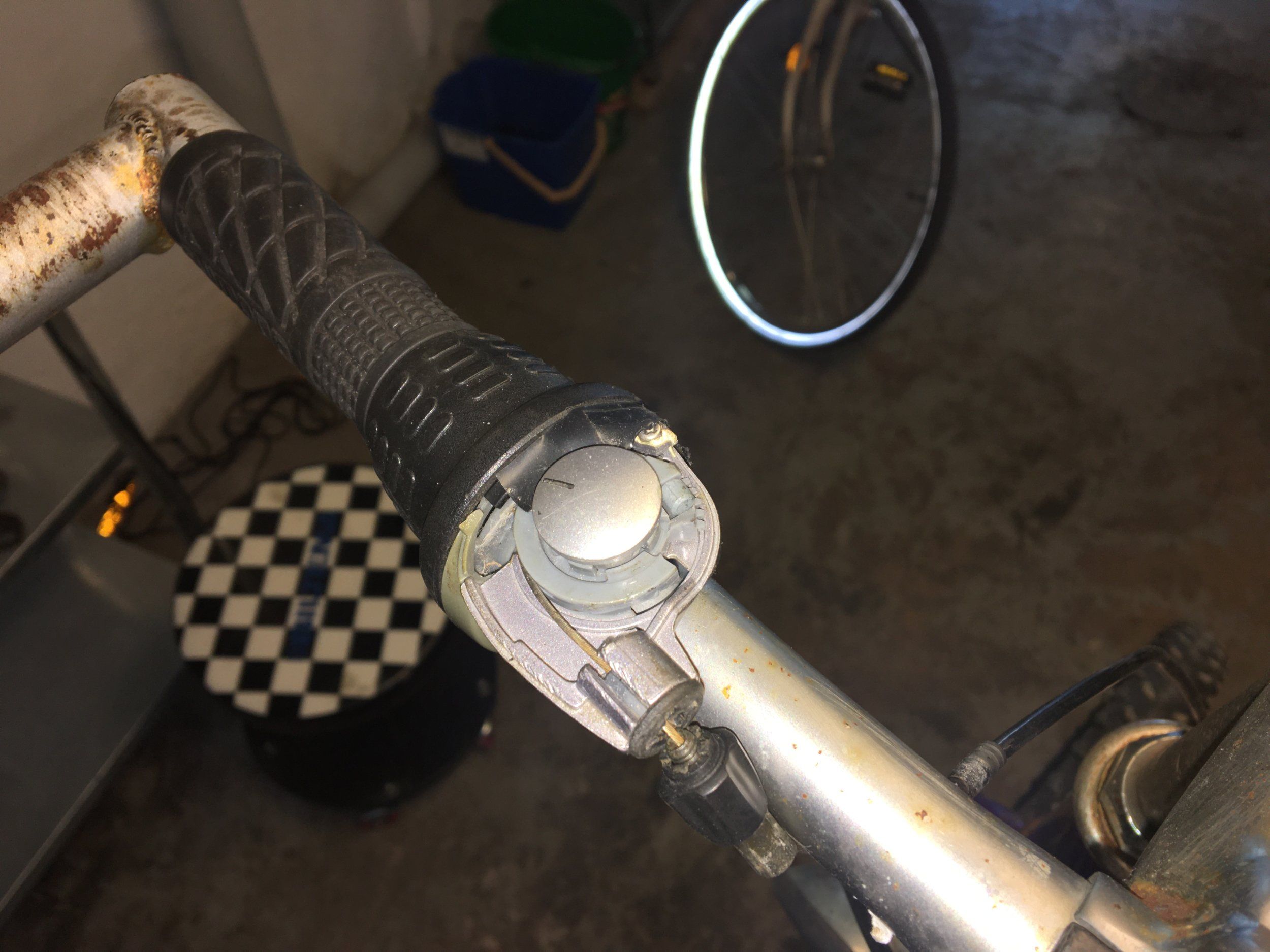

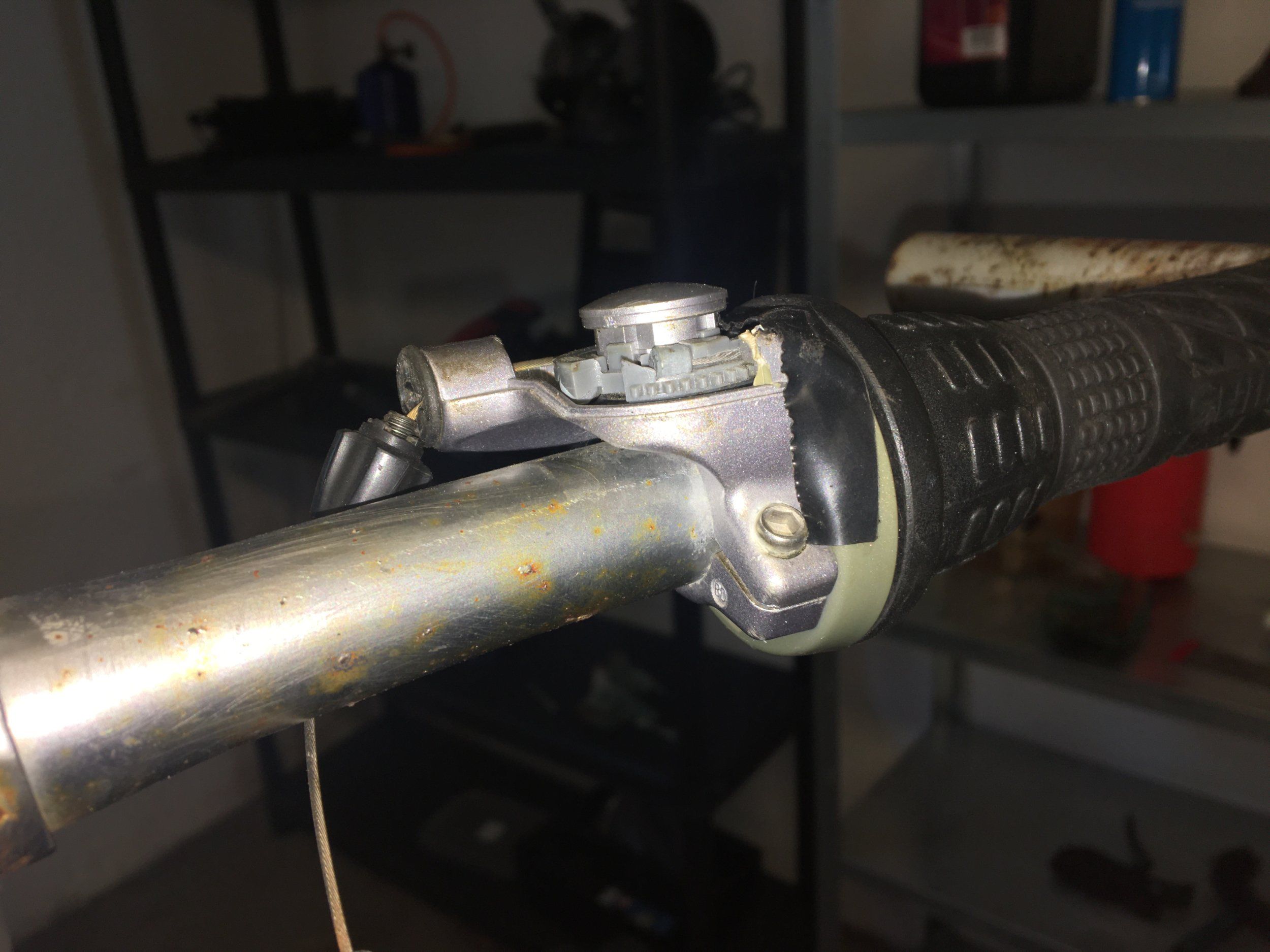

Hej! Jag ska försöka meka ihop en gammal cykel till användbart skick (då jag för tillfället gett upp på att laga min egen). Det här var växeln som satt på. Skulle någon kunna hjälpa mig se om den är komplett? Det gäller Shimano Nexus Inter 7.

Cykeln har jag hittat i en sån ”gör det själv och ta med cykeln hem”-verkstad. Det finns inte jättemånga cyklar att välja på så jag vill ge denna en chans, om det går.

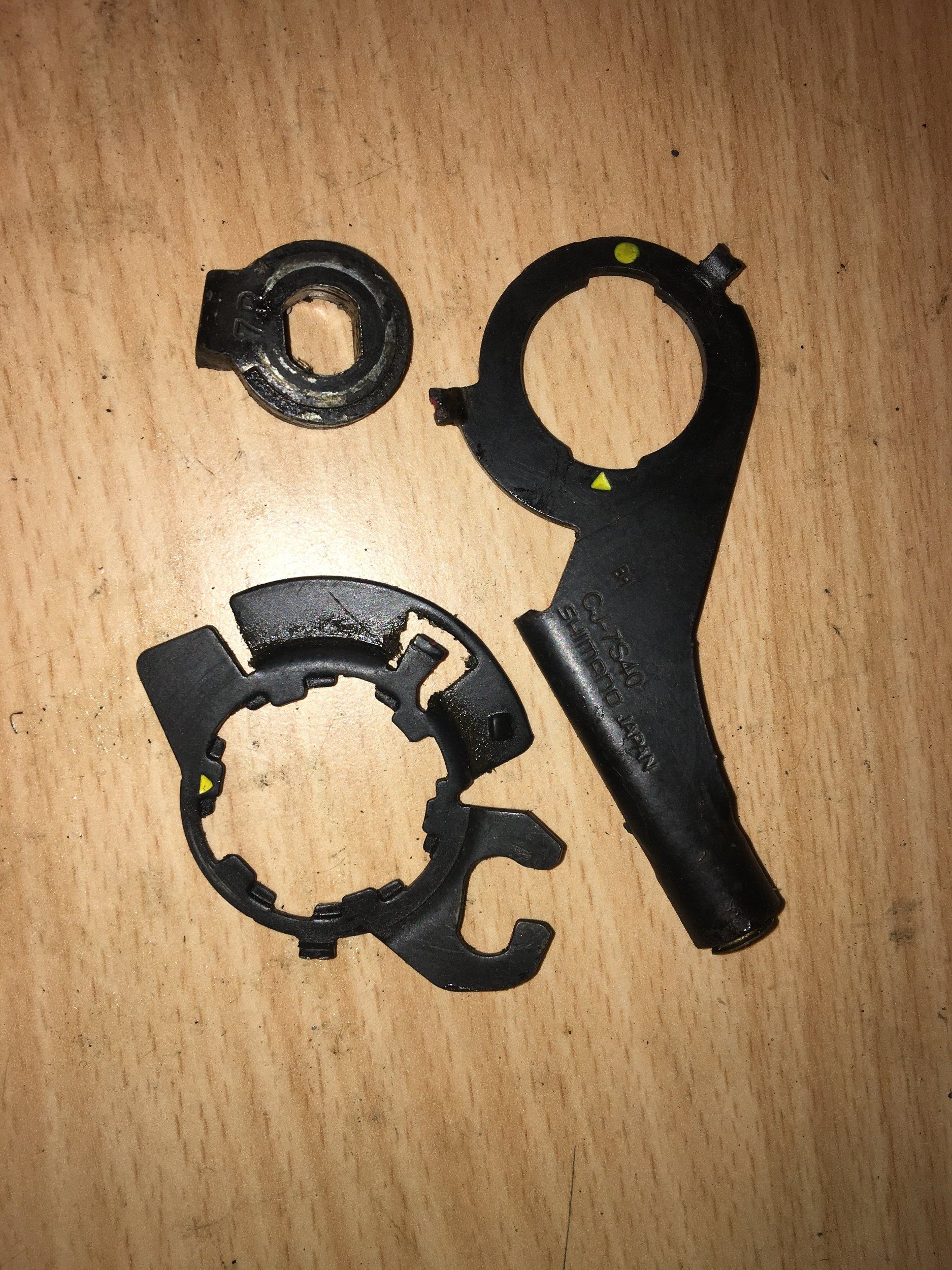

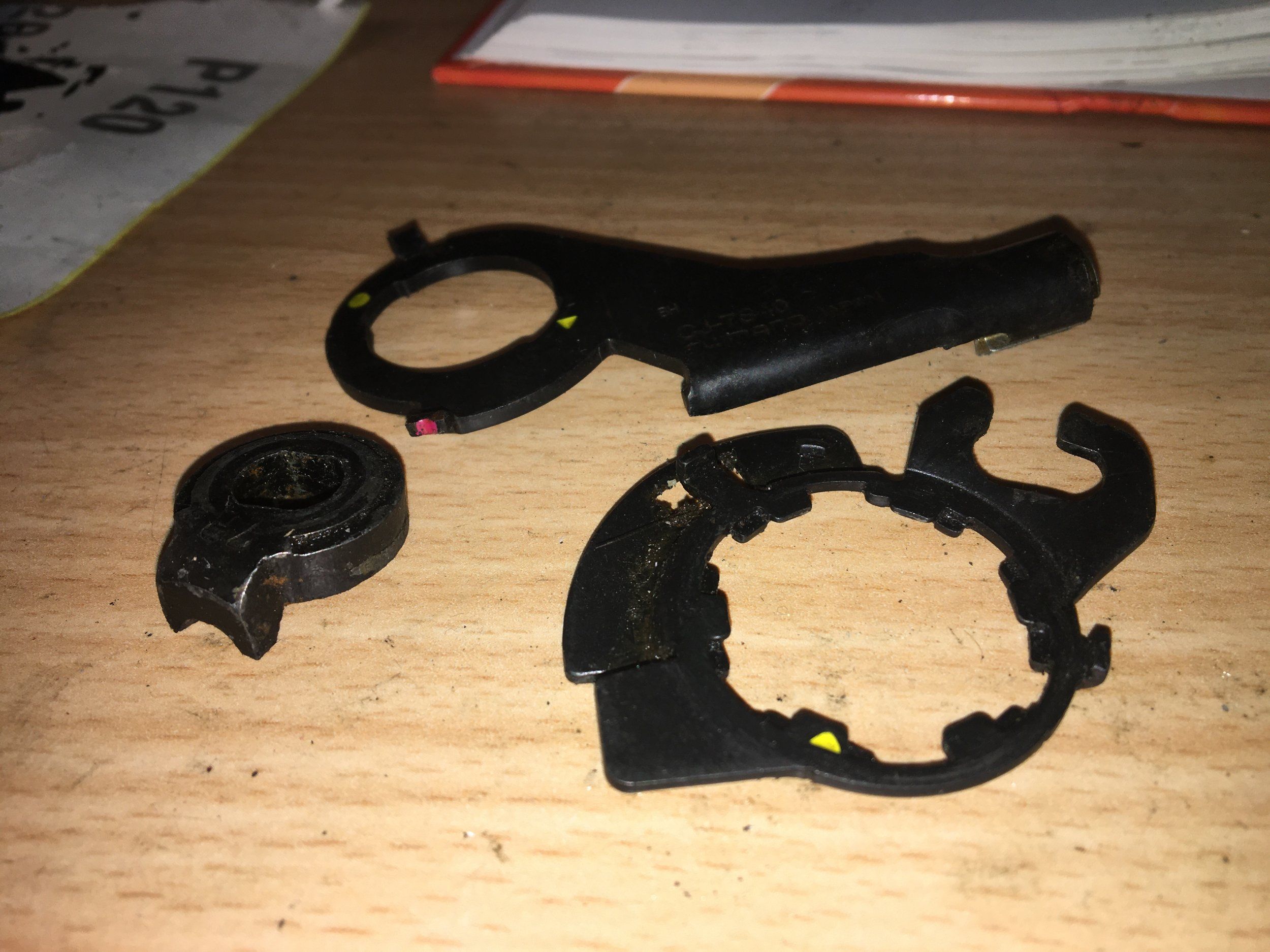

Hjulet var ditsatt bak och fram, och en av de svarta runda delarna satt löst och dinglade. Har väldigt svårt att hitta något när jag försöker leta själv!

Tacksam för hjälp!

Edit: jag är alltså nybörjare och har aldrig pillat med annat än Torpedo 3-växlar förut.



[jonte987]

Du får inte fast grejen? Den måste sättas dit enligt instruktion och inte på känsla. Jag lyckades hitta en scannad manual någonstans



[Elkamast]

Du får inte fast grejen? Den måste sättas dit enligt instruktion och inte på känsla. Jag lyckades hitta en scannad manual någonstans

Jag vet inte ens hur jag ska få fast den! Är nybörjare.



[jonte987]

Nej det visste jag inte heller.

Det var inte min cykel men jag kunde läsa beteckningen på bilden ovan

Shimano CJ-7S40 Cassette Joint Service Instructions | Manualzz

View online or download PDF (151 KB) Shimano CJ-7S40 Service Instructions • CJ-7S40 PDF manual download and more Shimano online manuals

manualzz.com



[Elkamast]

Nej det visste jag inte heller.

Det var inte min cykel men jag kunde läsa beteckningen på bilden ovan

Shimano CJ-7S40 Cassette Joint Service Instructions | Manualzz

View online or download PDF (151 KB) Shimano CJ-7S40 Service Instructions • CJ-7S40 PDF manual download and more Shimano online manuals

manualzz.com

Åh tack!!
Attans, då ser det alltså ut som att det saknas iallafall en del, den där låsringen. :/



[RickardT]

Jag vet inte ens hur jag ska få fast den! Är nybörjare.

Det där är inte lätt att lista ut, det lineas i bakgaffeln efter brickor på hjulaxeln o sen ska de gula markeringarna stämma innan man låser hela skiten genom att vrida en bricka. Jag hittade en manual och lyckades få ihop det, leta nexus 7 manual...



[jonte987]

Åh tack!!
Attans, då ser det alltså ut som att det saknas iallafall en del, den där låsringen. :/

Du har ju en 3e grej p bilden men den kanske är för liten för att vara rätt?



[jonte987]

Det där är inte lätt att lista ut, det lineas i bakgaffeln efter brickor på hjulaxeln o sen ska de gula markeringarna stämma innan man låser hela skiten genom att vrida en bricka. Jag hittade en manual och lyckades få ihop det, leta nexus 7 manual...

Jo utan manual var jag beredd att slänga skiten. Farsan hade kanske fixat det men inte jag.



[Elkamast]

Du har ju en 3e grej p bilden men den kanske är för liten för att vara rätt?

Ja jag har för mig att den satt innanför. Den som verkar saknas är den som ser ut att sitta typ längst ut.



[jonte987]

Ja jag har för mig att den satt innanför. Den som verkar saknas är den som ser ut att sitta typ längst ut.

Man får ju bara upp modernare grejor om man googlar. Någon annan kanske kan svara på om det passar. Ser väl snarlik ut?

https://www.bike24.com/p2144282.html



[PeaM]

Hej,
Jag vet inte om detta hjälper då jag inte har någon direkt erfarenhet av själva mekandet men när det gäller shimanos utrustning finns det en trevlig sida att leta i här:

https://si.shimano.com/en/

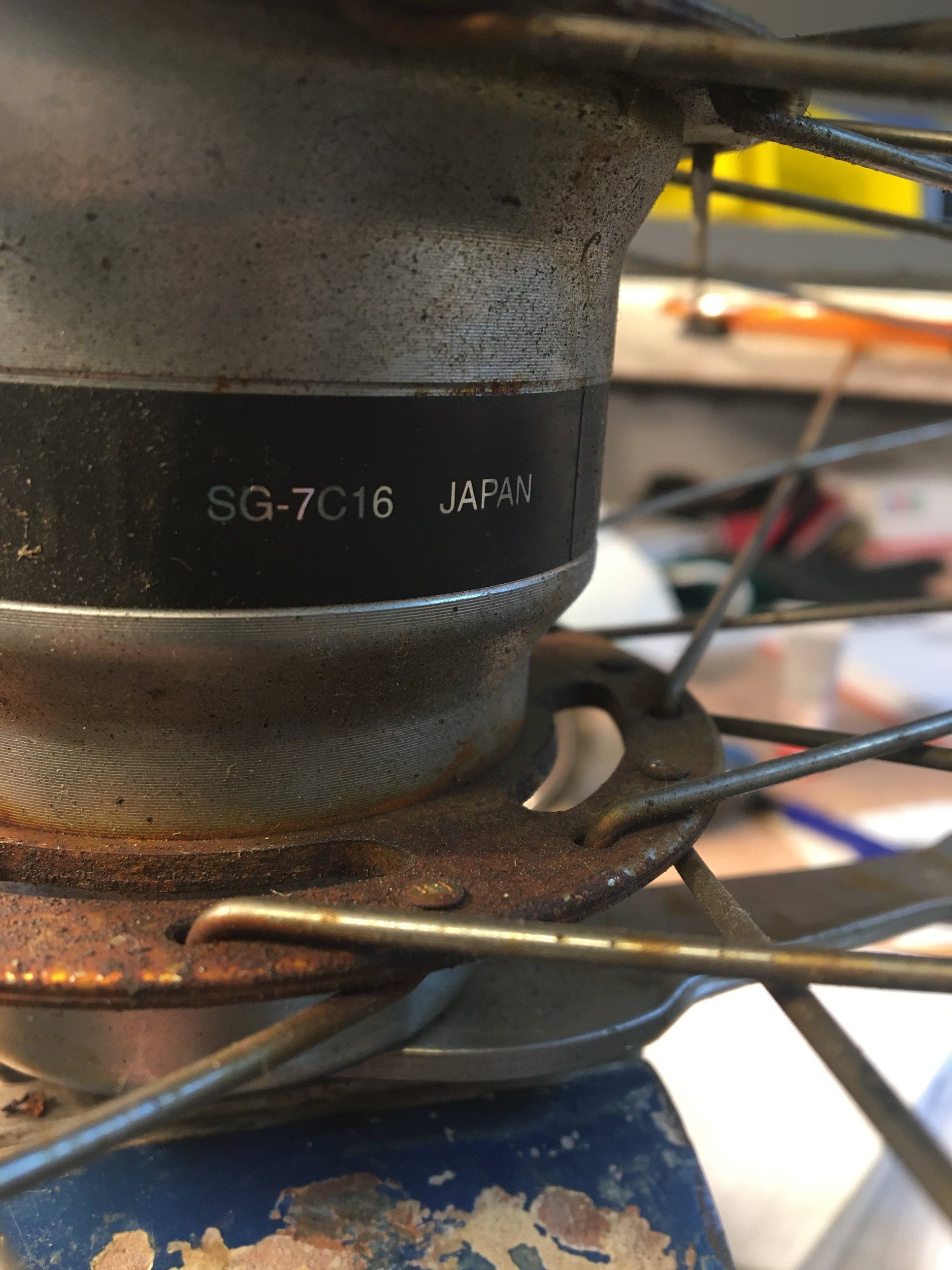

När jag sökte SG-7C16 finns det en sprängskiss (som nog kan hjälpa till att identifiera eventuella delar):
https://si.shimano.com/en/pdfs/ev/SG-7C16-2127/EV-SG-7C16-2127B.pdf

Och en servicemanual:
https://si.shimano.com/en/pdfs/si/7C26C/SI-7C26C-000-ENG.pdf

Jag hoppas att det kan vara till hjälp :)
