Byggtråd: Canyon Speedmax CF Di2
Då var det dags för ytterligare en Di2-byggtråd. Det här blir den tredje Canyon'en jag bygger åt mig själv. Sen tidigare har jag en CF http://happymtb.org/forum/read.php/1/1333184/page=1 och en CF SLX http://happymtb.org/forum/read.php/1/1736120/1736268#msg-1736268, båda med Di2.

Vid BCK's tempo-KM i höstas var det en av deltagarna som visade intresse för min Columbus Crono och i samma veva kom jag över en Speedmax CF-ram så det blev affär dvs jag sålde min Columbus.

Efter det så började jakten på Di2-prylar. En del pryttlar hade jag i mina gömmor men inte allt. Av Jonas Ahlstrand tingade jag hans Di2-prylar när säsongen var slut men naturligtvis lyckades han vurpa på VM och förstöra lite prylar men det har ordnat sig under vintern.

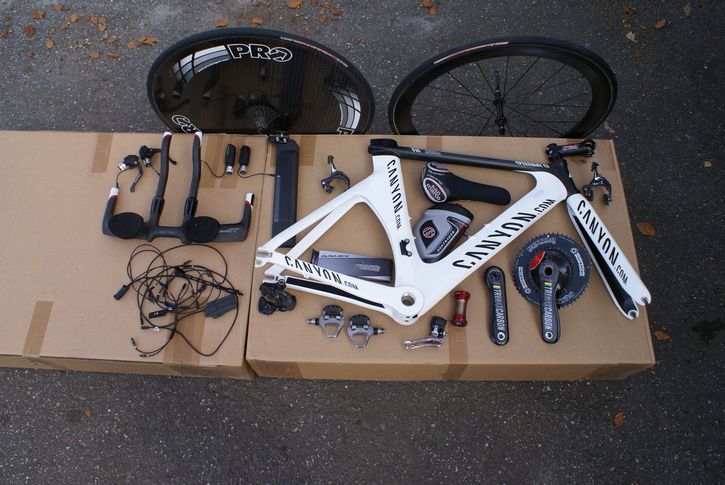

Bild på ram o alla prylar.

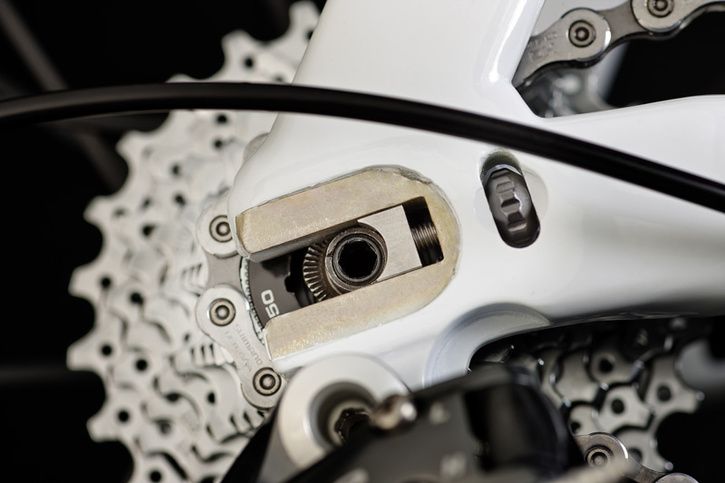

Det första jag gjorde var att modifiera bakre gaffeländar.
Med original justeranordning så hamnar hjulet lite för långt bak dvs det blir, enligt mitt förmenande, ett för stort avstånd mellan däck och sadelröret. Demonterar man justerskruven med "klacken" så går hjulet att skjuta fram tillräckligt men då hamnar snabbkopplingen framför utfräsningen i gaffeländan.

Bild före


Fram med Dremeln och slipa lite.

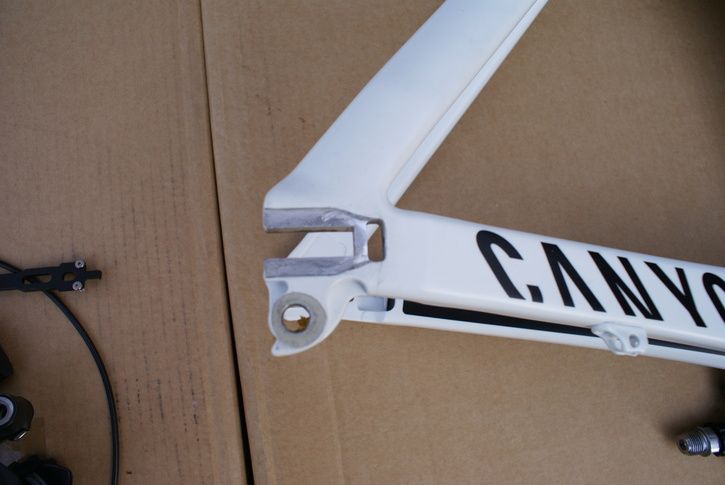

Bild efter

Nu går hjulet att skjuta fram maximalt och snabbkopplingen går att använda.

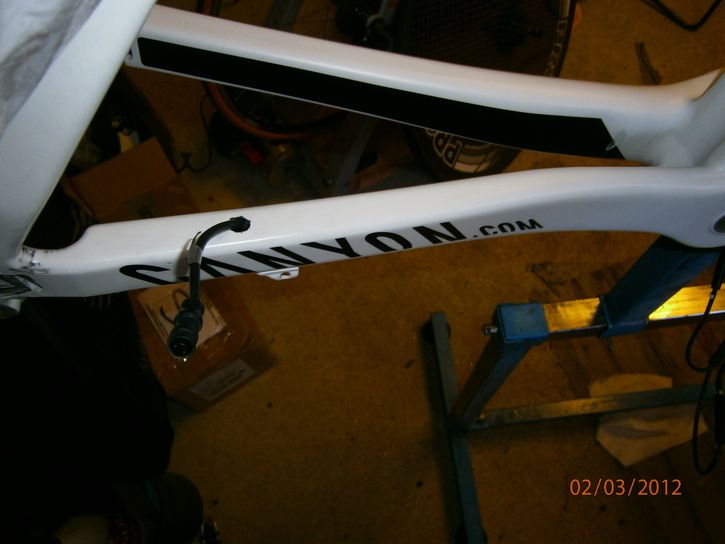

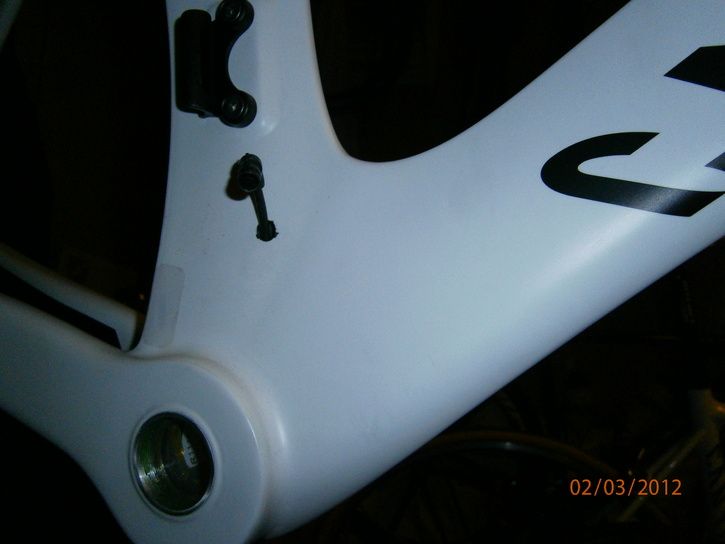

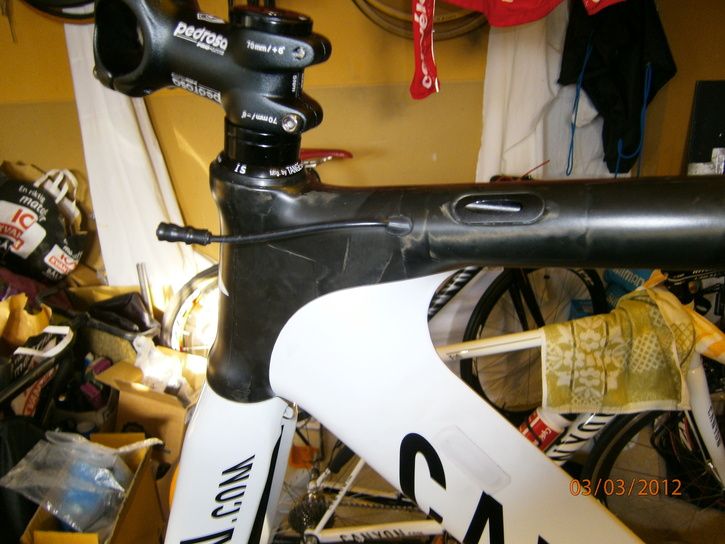

Sen var det dags att borra hålen för Di2-kablarna. Traditionellt: översida höger kedjestag, strax under-framför framvx samt på överröret framför främre bakbromsvajerhålet.

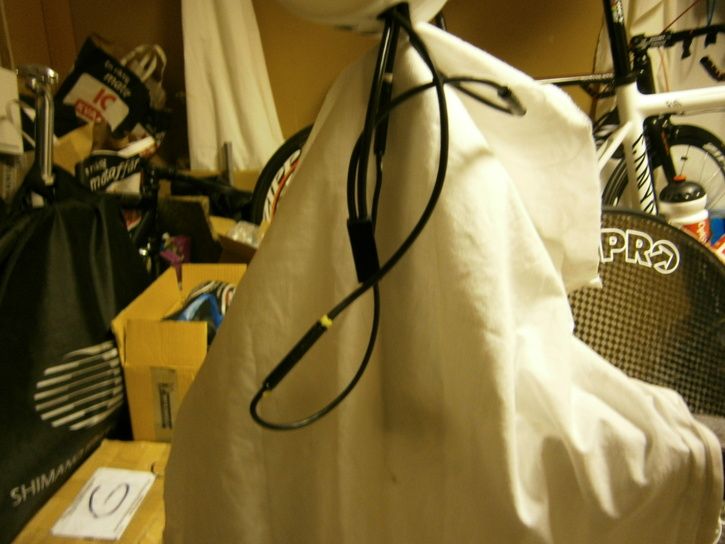

"Junction B" med kablar som ska tryckas in i ramen. Något hål behövdes inte göras då det fanns ett lagom stort hål där vajrarna normalt kommer ut.

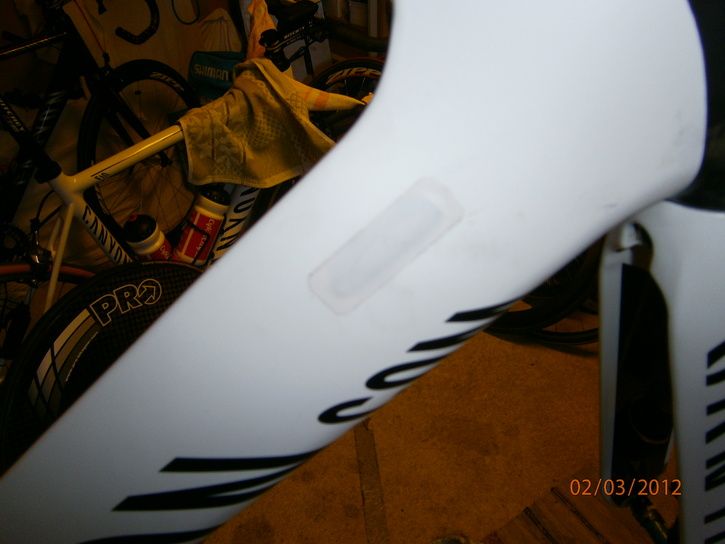

Hålen för växelvajrarna tejpade jag över med vanlig vit eltejp.


Batteriet avsåg jag att montera inne i ramen och för att "slakta" batteriet och göra kabelförlängningar och kontakter tog jag hjälp av Ola Nordström Skokloster, han är en hejare på att löda och har monterat interna batterier på ett flertal hojar.

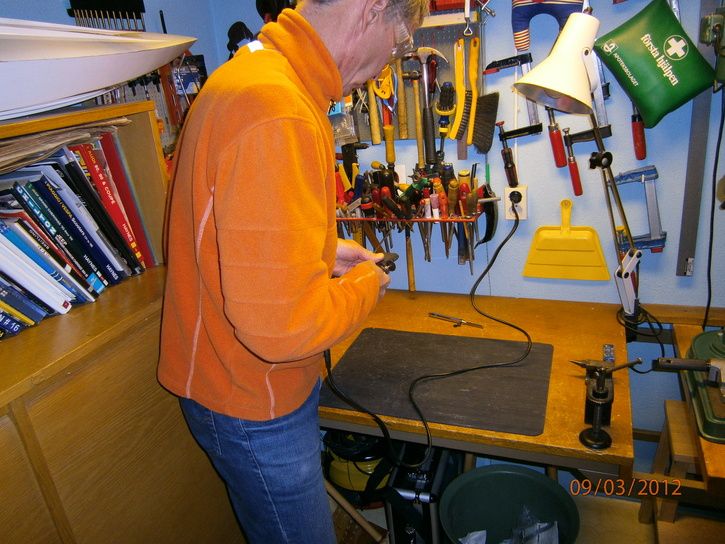

Ola kapar.

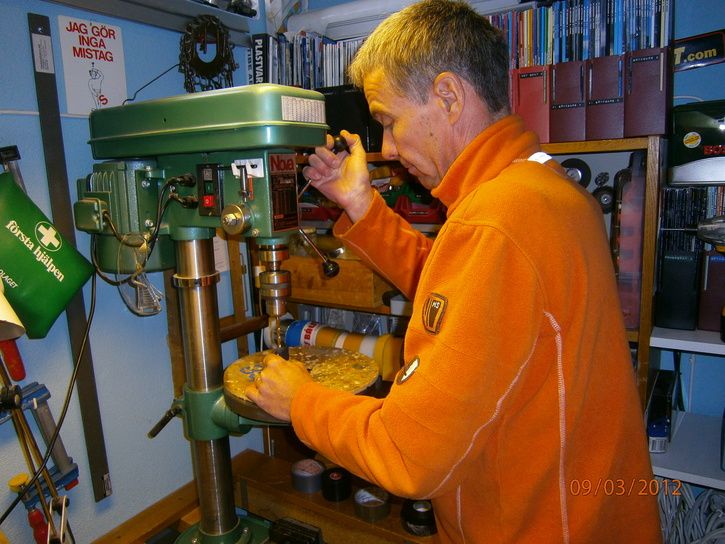

Ola borrar.

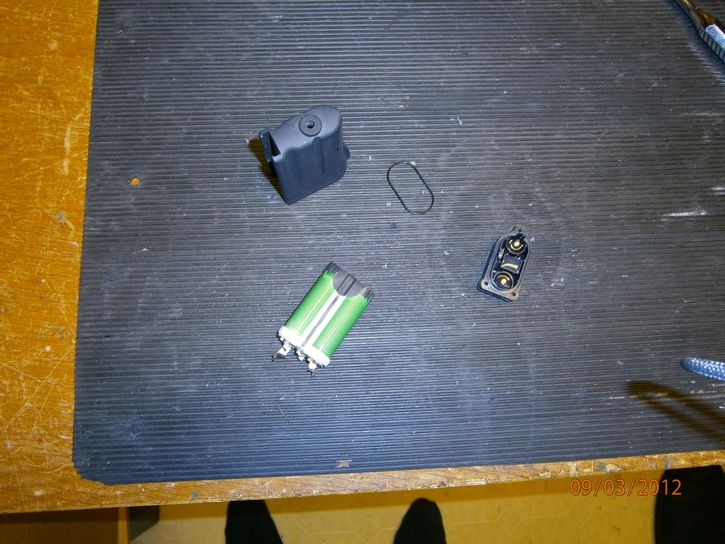

Batteriet i delar.

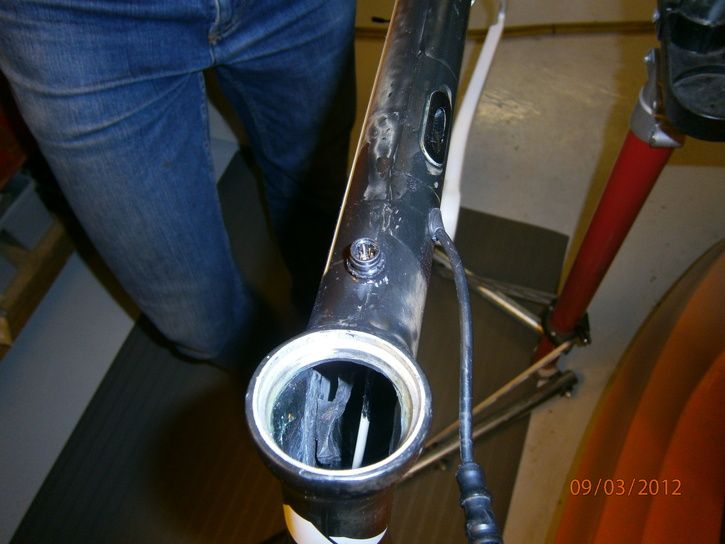

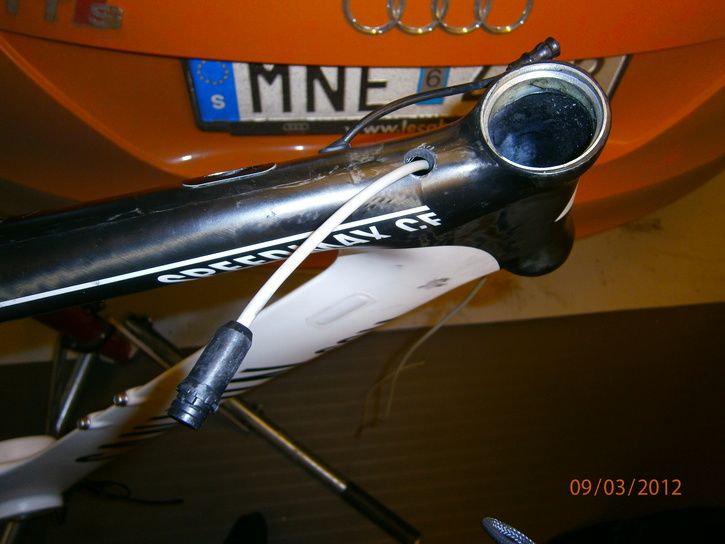

Byggnationen är gjord så att jag inte behöver demontera batteriet för laddning utan Ola monterade en kontakt på överröret bakom styrhuvudet där jag kan plugga in en laddningskabel. Ordinarie Di2-laddare används med gamla batterihuset som kontakt i laddaren.



Vi fikade naturligtvis i halvtid.

Cappuccino

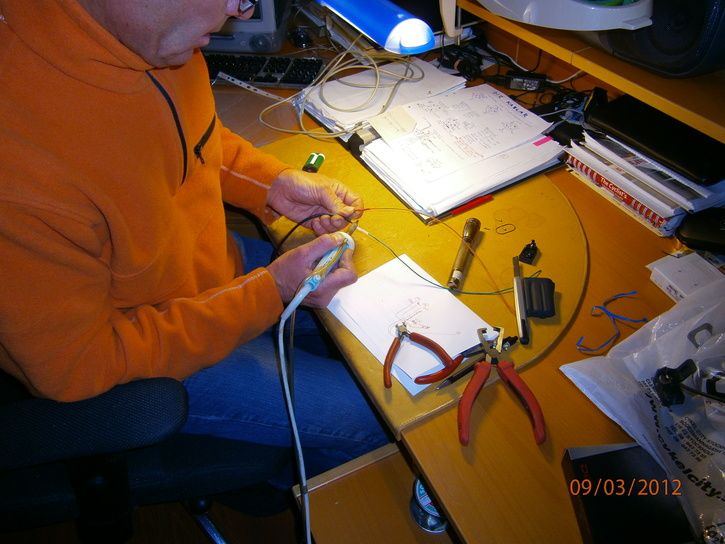

Ola förlänger kablar, på bilden syns även kopplingsschemat.

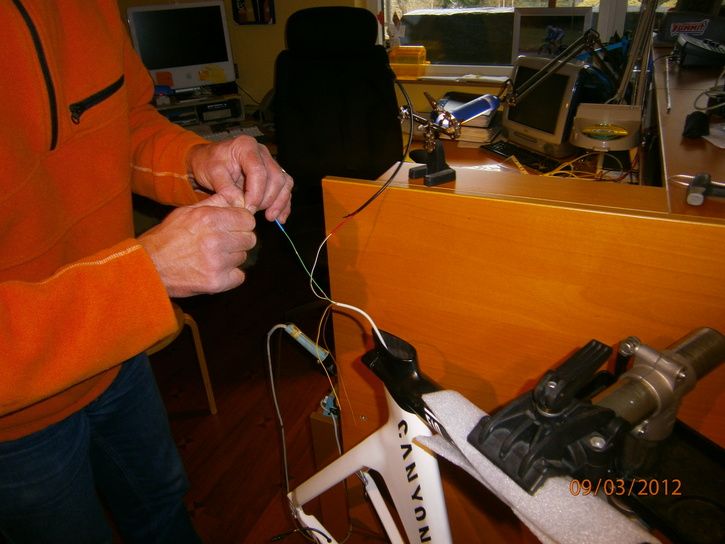

Här kopplas det.

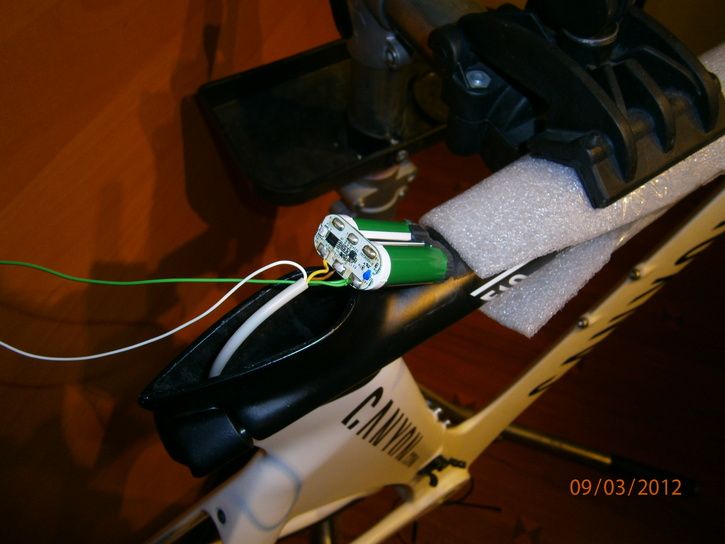

Batterikablarna färdiglödda

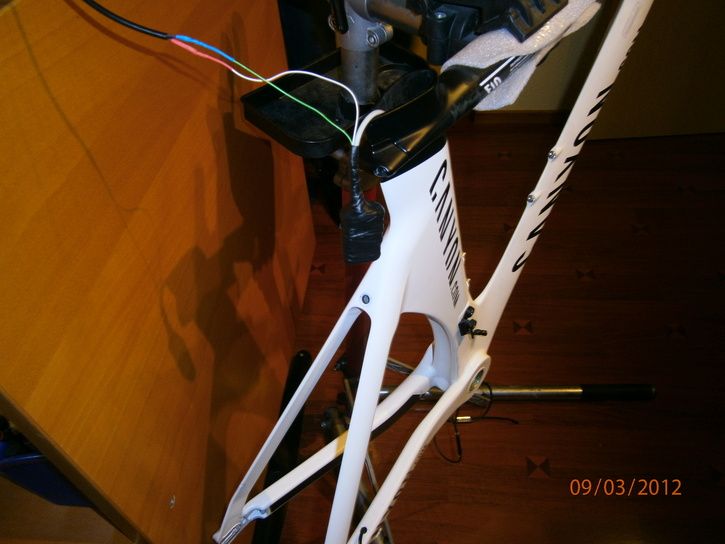

Vulkat och klart att fösa ned i sadelröret.

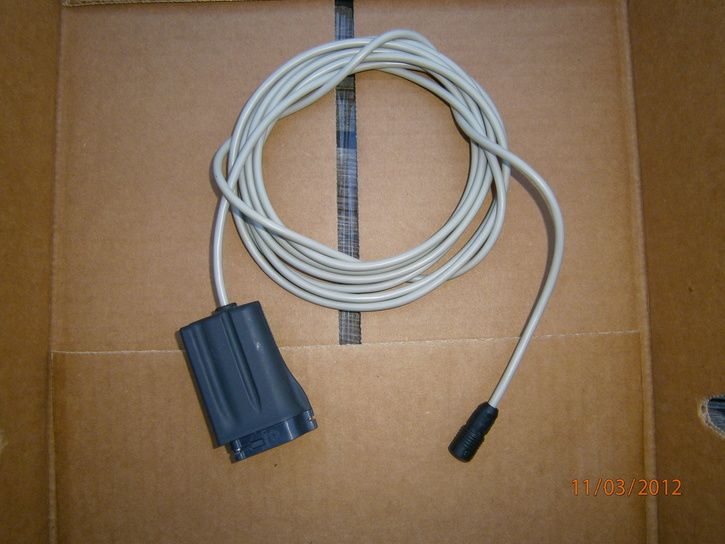

Batterihuset användes för att göra en "laddningsdummy" som stoppas i laddaren, kontakten ansluts till motsv på överröret.

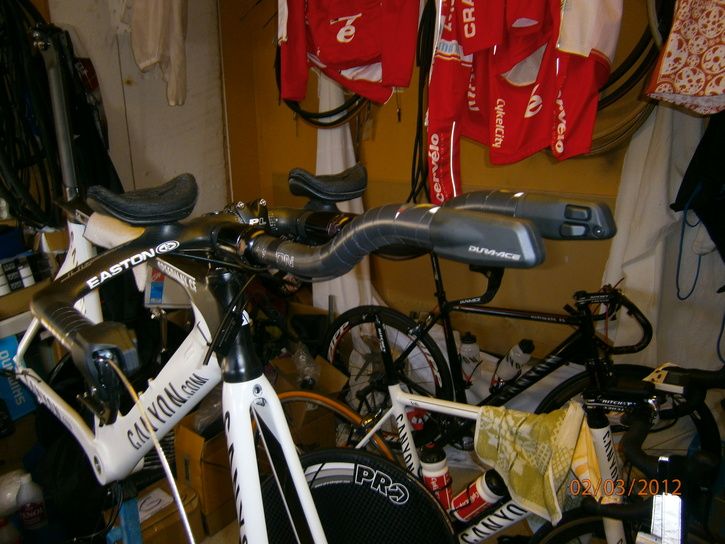

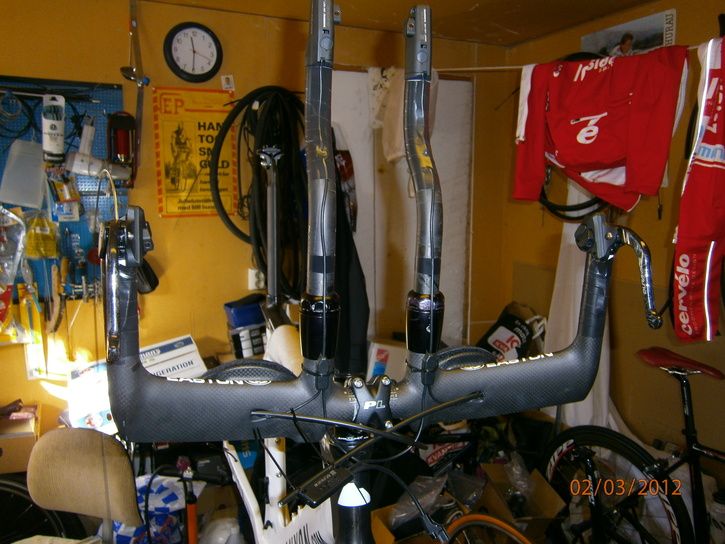

Styret blev ett Easton Attack TT med Di2-reglage både i bromshandtagen och i pinnarna.

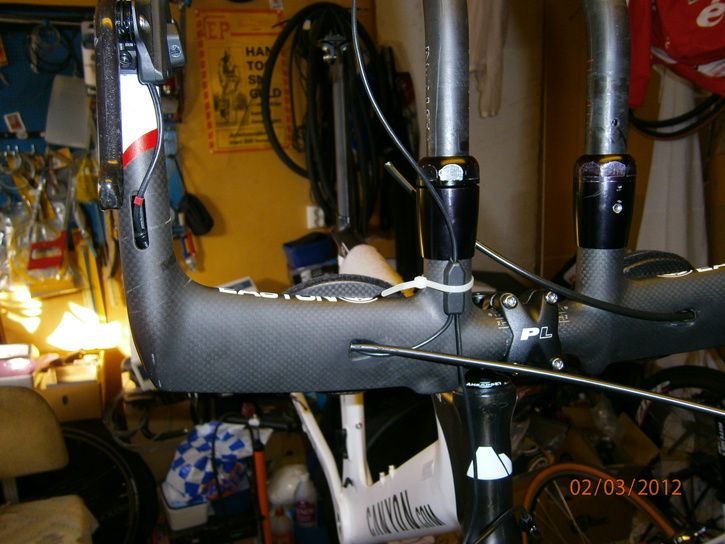

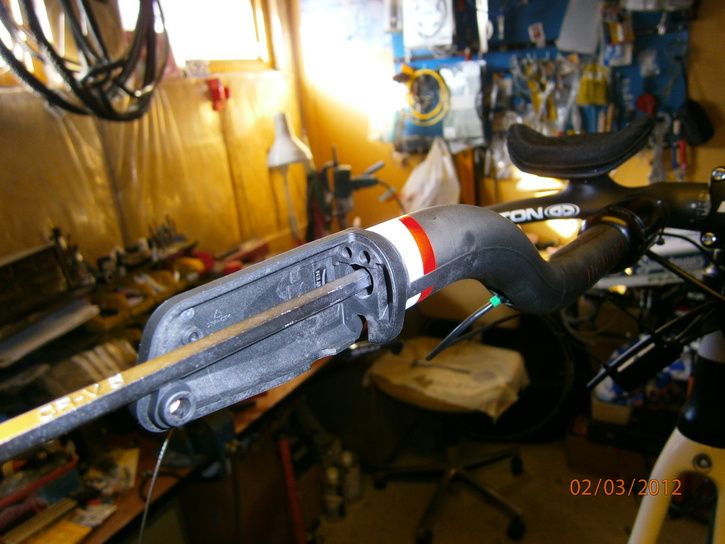

Några bilder från monteringen av reglage etc.





Monteringen av övriga komponenter var rutinjobb utan några problem.

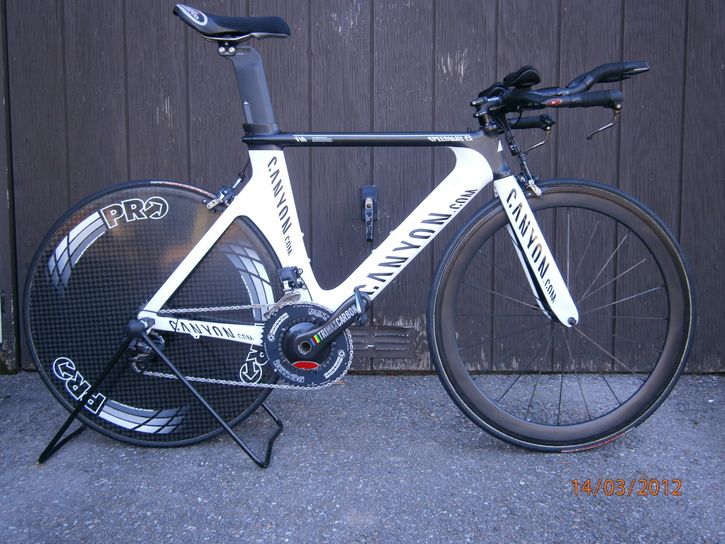

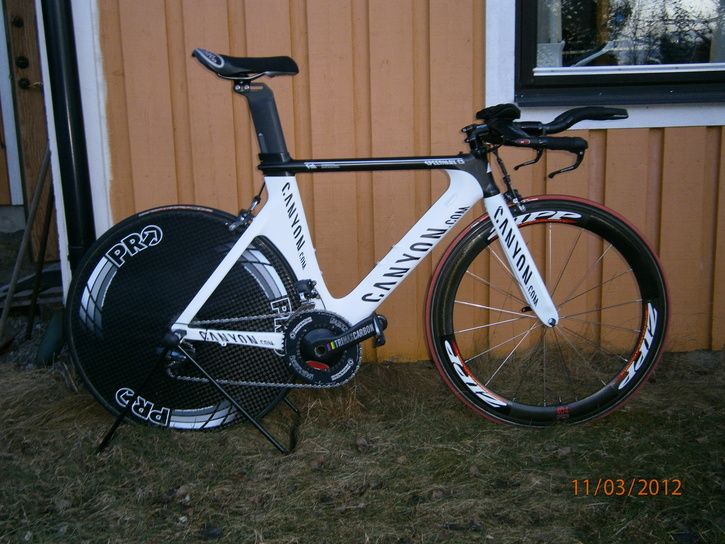

En första bild på slutresultatet tagen i skymmningen. Dagsljusbilder kommer.


Nästa Canyon Di2-projekt bör bli en Aerorad.

/GurraG

Senast ändrad:

GurraG

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
nypan skrev:
-------------------------------------------------------
> Snyggt Gurra.
> Hör av dig om du vill ha en blå styrlinda på
> den ;-)


Tack.

"Bytt är bytt - kommer aldrig igen"

/G


HåkanC

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
Jag instämmer i hyllningskören.

Men jag har samtidigt några batterifrågor:
Det ser ut som om cellerna i batteriet är vanliga 18650 LiION-celler.
Stämmer det?

Om det stämmer varför behöll du dem?
Vad jag menar är varför inte ersätta dem med några mindre (och lättare)?
Med mindre LiION-celler borde det vara enklare att få plats med dem.
Tex 14500-celler http://www.dealextreme.com/p/trustf...h-rechargeable-lithium-batteries-2-pack-26124
Att det är lägre kapacitet i de mindre cellerna borde inte spela ngn roll på en tempocykel.


/Håkan


GurraG

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
HåkanC skrev:
-------------------------------------------------------
> Jag instämmer i hyllningskören.
>
> Men jag har samtidigt några batterifrågor:
> Det ser ut som om cellerna i batteriet är vanliga
> 18650 LiION-celler.
> Stämmer det?
>
> Om det stämmer varför behöll du dem?
> Vad jag menar är varför inte ersätta dem med
> några mindre (och lättare)?
> Med mindre LiION-celler borde det vara enklare att
> få plats med dem.
> Tex 14500-celler
> http://www.dealextreme.com/p/trustfire-protected-1
> 4500-3-7v-900mah-rechargeable-lithium-batteries-2-
> pack-26124
> Att det är lägre kapacitet i de mindre cellerna
> borde inte spela ngn roll på en tempocykel.
>
>
> /Håkan

Tack Håkan.

Min kunskap om elprylar är mycket begränsad så jag har inte många svar att komma med.
Det jag kan läsa mig till är:
- Lithium ion
- 530 mAh
- 71gr ("oslaktat")
- 7,4v

Det är möjligt att det finns lättare batterier men metoden att slakta originalbatteriet är beprövad inkl laddningsdummyn och storleken är inget problem med moderna temporamar.
Varför krångla till det?

Mvh
/G

Senast ändrad:

Tille

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
HåkanC skrev:
-------------------------------------------------------
> Men jag har samtidigt några batterifrågor:
> Det ser ut som om cellerna i batteriet är vanliga
> 18650 LiION-celler.
> Stämmer det?
>
> Om det stämmer varför behöll du dem?

För att han redan hade dem?


HåkanC

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
GurraG skrev:
-------------------------------------------------------
> Varför krångla till det?

Alltid en bra anledning.
Men jag antar att för många är även dina Di2-moddningar att 'krånga till det'.

Men jag ser fram emot fortsättningen på ditt bygge.


/Håkan


GurraG

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
HåkanC skrev:
-------------------------------------------------------
> Men jag antar att för många är även dina
> Di2-moddningar att 'krånga till det'.
>
> /Håkan

Tror jag faktiskt inte.

/G


Fiffi

Medlem
Byggtråd: Canyon Speedmax CF Di2
Gurra,
Snyggt. Att du lyckades få loss laddarhöljet från batteriet helt var extra snyggt, var inte det rätt pilligt?

//F


GurraG

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
Fiffi skrev:
-------------------------------------------------------
> Gurra,
> Snyggt. Att du lyckades få loss laddarhöljet
> från batteriet helt var extra snyggt, var inte
> det rätt pilligt?
>
> //F

Tack.
Det är Ola Nordströms förtjänst, lite pilligt var det.


Anders H skrev:
-------------------------------------------------------
> Snyggt Gurra! Vi får väl se den i verkligheten vid Norrsunda?

Tack.
Det tror jag nog, åker till Italien 2.april för hårdträning några veckor.

Mvh
/G


cerro

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
GurraG skrev:
-------------------------------------------------------
> HåkanC skrev:
> --------------------------------------------------
> -----
> > Men jag antar att för många är även dina
> > Di2-moddningar att 'krånga till det'.
> >
> > /Håkan
>
> Tror jag faktiskt inte.
>
> /G

+1 på Gurras kommentar. Riktigt fin och bra moddning, nästan lika fin som den jag sett med usbladdare precis ovanför framväxeln ;)


PG

Ny medlem
Byggtråd: Canyon Speedmax CF Di2
Snyggt!
Jag vill också ha elektriska växlar......

> Det tror jag nog, åker till Italien 2.april för
> hårdträning några veckor.
>
> Mvh
> /G

Sezze 1:a passet?

PG


GurraG

Aktiv medlem
Byggtråd: Canyon Speedmax CF Di2
PG skrev:
-------------------------------------------------------
> Snyggt!
> Jag vill också ha elektriska växlar......

Eftersom du är Campa-freak så lär du få vänta tills de kommer med några fungerande el-prylar, italienare och el funkar inte - borde väl du veta som varit några gånger i det landet.
>
> Sezze 1:a passet?

Nej, platten(halvplatt ivf) första veckan.
>
/G


PG

Ny medlem
Byggtråd: Canyon Speedmax CF Di2
SL3 skrev:
-------------------------------------------------------
> Sezze, norr om Terracina?
> /Leo

Japp!

Gurras favoterräng......
