DIY LED bygge på Hammondbox

InlineOla

Aktiv medlem
DIY LED bygge på Hammondbox
Hallå ja,

Har knåpat ihop en lampa under julledigheten o tänkte dela med mig lite byggbilder + beskrivning. Var ju mycket snack i den här tråden http://happymtb.org/forum/read.php/1/1294685/page=1.

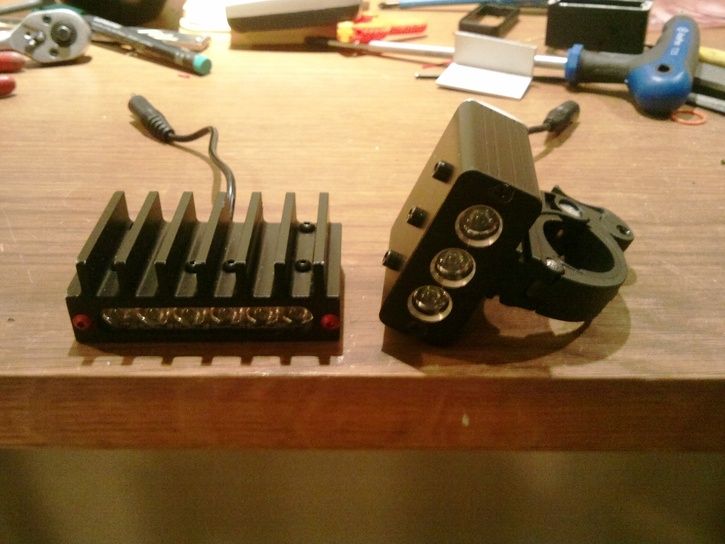

Det jag byggt är en 3xpg styrlampa för skogen. Färdiga resultatet = den till höger på bilden.
lampa2.JPG ht=544




Byggde mest för att jag hade prylarna hemma o saknade en styrlampa. Jag tycker inte xpg funkar på huvudet med den 10mm optik som finns tillgänglig, tycker det blir lite för brett ljus, men på styret tycker jag det är OK...dock inte för landsväg.

Jaja, byggsättet kan appliceras på alla möjliga LEDar och optik så ni kanske kan få några tips i denna tråden.

Ingeående delar.

Hammond 54*23 box (120 lång i mitt fall men 80 räcker väl om man bara ska bygga en lampa) Elfa artikelnr 50-438-07
Aluvinkel 20*20*20
XPG R5 på fyrkantiga kort http://www.cutter.com.au/
Carclo 10417 optik http://www.cutter.com.au/
Maxflex drivare http://taskled.com/
Momentanströmbrytare Elfa 35-533-02
Styrfäste http://www.chainreactioncycles.com/Models.aspx?ModelID=29410
Kopplingstråd Elfa 55-283-34 (tror jag, inte riktigt säker)
Glas från Jula
Termiskt adhesiv Arctic Silver, shoppade det i nån datoraffär
m3*8 skruvar http://www.mamut.net/rcsweden/shop/
m3 låsmuttrar från Claes Olsson

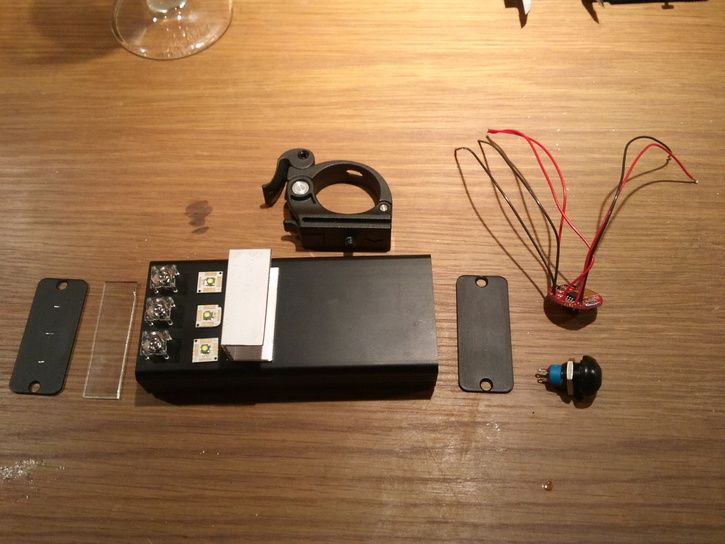

Här ligger prylarna uppradade (igonorera sladdarna på maxflex drivaren, den kommer från ett tidigare bygge)
1.JPG ht=544

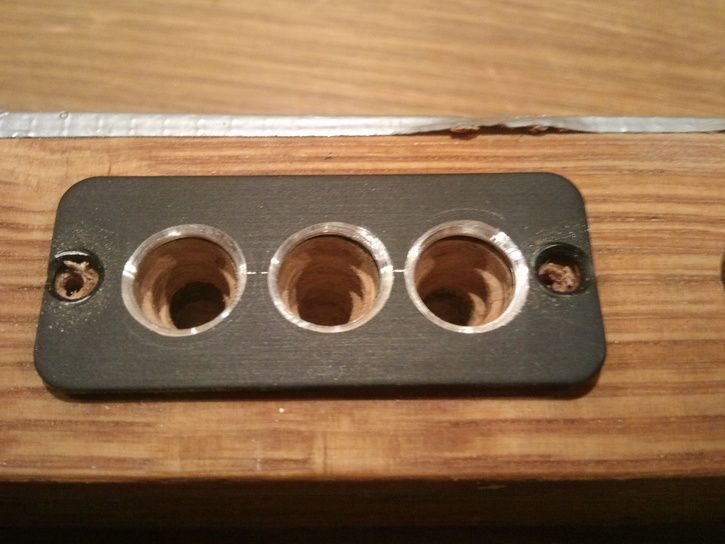

Börjar med att mäta ut och borra hål i frontplåten. Optiköppningen är ca 9mm och mina hål är 10mm. Borrar med stegborr för plåt men en vanlig 10mm borr borde funka lika bra
2.JPG ht=544

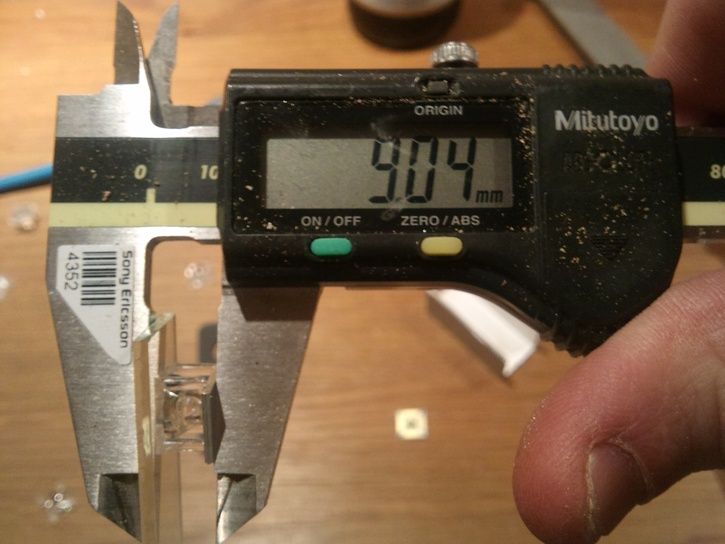

Sen mäter jag upp tjocklek på LED + optik + glas, detta mått bestämmer hur långt in vinkeln ska sitta. 9mm o tycker det verkar lagom att sätta skruvhålen ca 16mm in i Hammondboxen
3.JPG ht=544

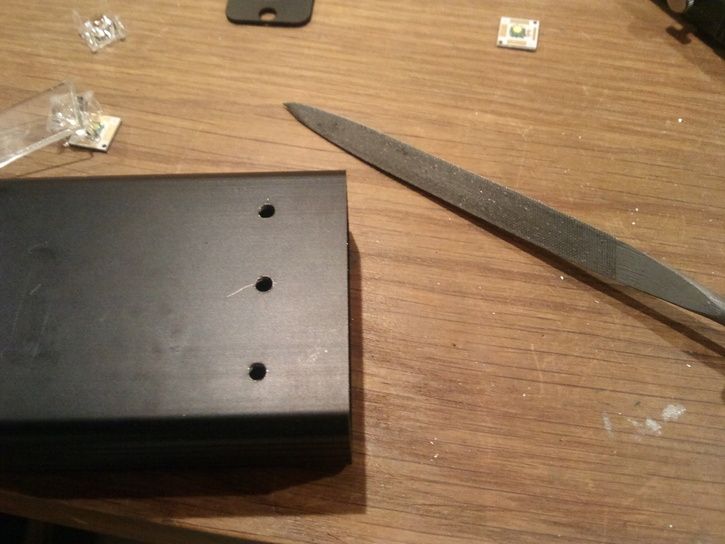

Mäter ut och borrar 3mm hål i Hammondboxen. 3 hål på ovansidan och 2 på undersidan (jag borrade 3 på undersidan men det ena krockade med styrfästet senare...). Borrar även ett hål för styrfästet på undersidan.
4.JPG ht=544

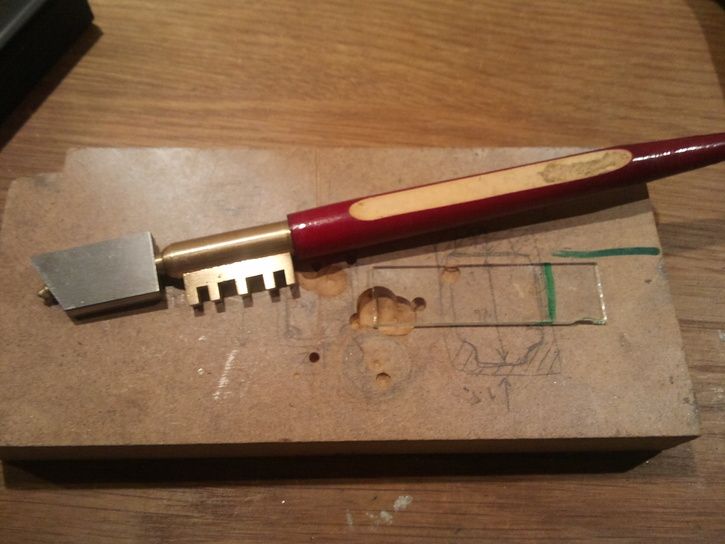

Skär till glasbiten så den täcker hålen med marginal men ändå passar inuti boxen
glas.JPG ht=544

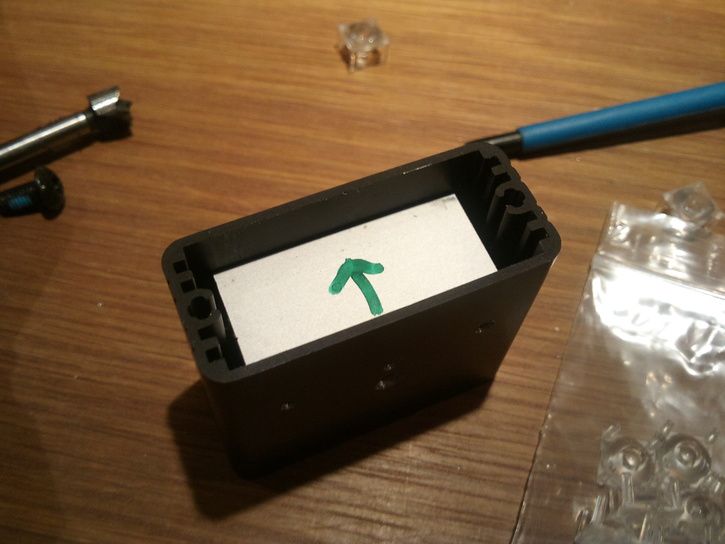

Trycker in vinkeln, det är en bra idé att sätta en pil för vad som är upp.
5.JPG ht=544

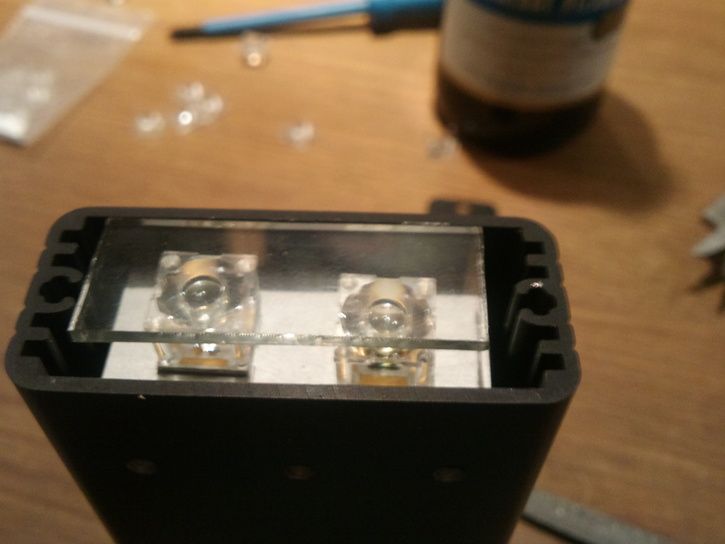

Lägger in LEDar, optik o glasskiva o försöker se till att glasskivan är i exakt niva med ytterkanterna på boxen = då ligger vinkeln på rätt ställe
6.JPG ht=544

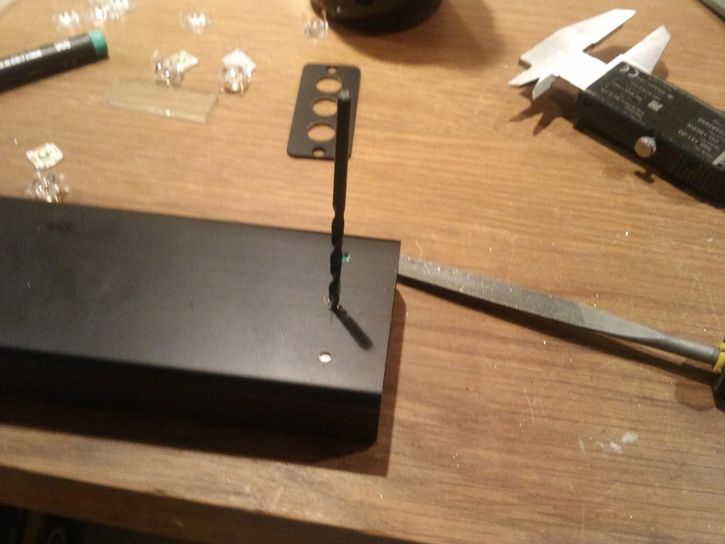

Använder 3mm borren för att markera var hålen ska vara i vinkeln
7.JPG ht=544

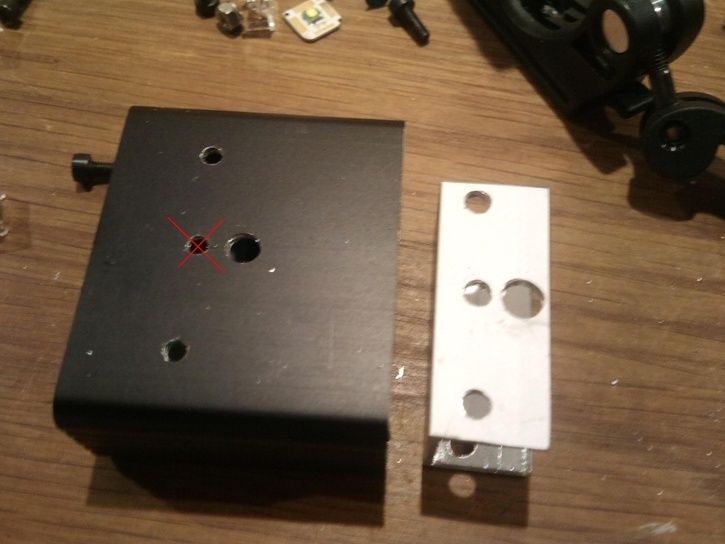

Borrar hål i vinkeln. Jag gjorde dessa 4mm för att kunna finjustera positionen på vinkeln när jag skruvar ihop delarna. Överkryssat hål = det som krockade med styrfästet:-(
8.JPG ht=544

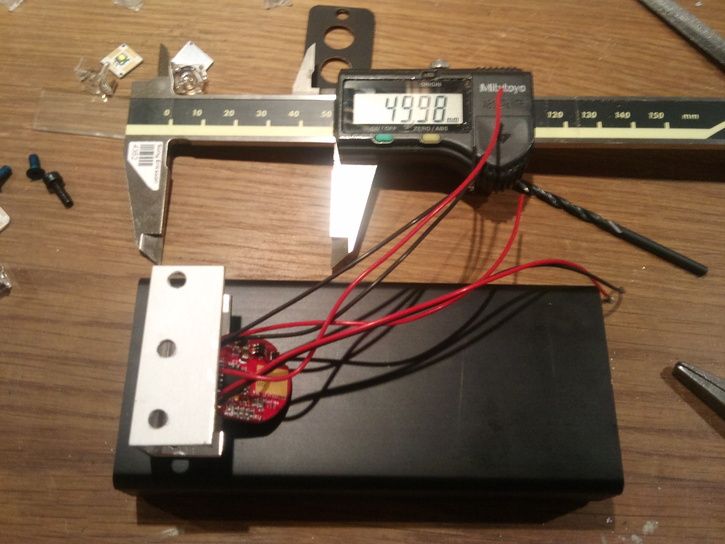

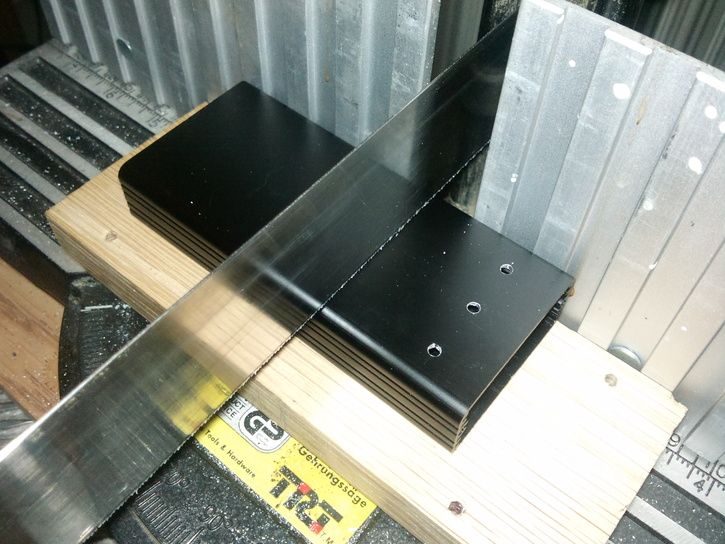

Mäter hur mycket plats sakerna kommer att ta och kapar sen boxen. Jag gjorde min 45mm men då är det väldigt trångt inuti. Har ni inte byggt förut så rekommenderar jag att göra boxen minst 50mm lång.
9.JPG ht=544


10.JPG ht=544

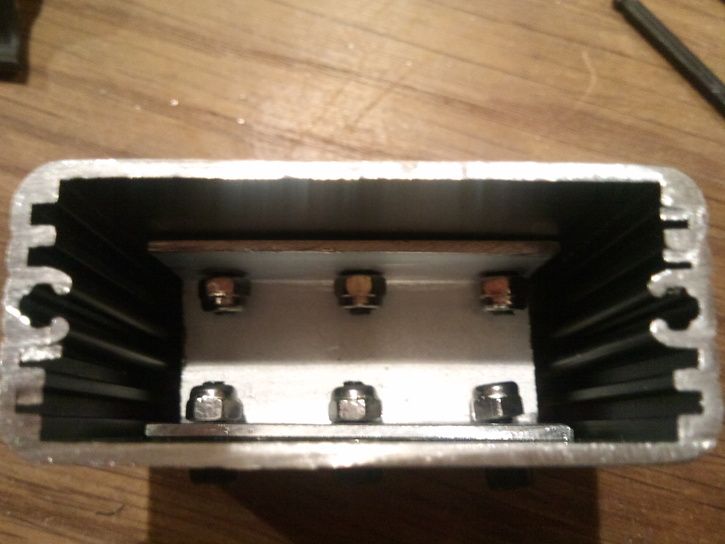

Skruvar dit vinkeln sådär på ett ungefär, spänner inte muttrarna max. Det är lite trixigt att hålla muttrarna när man spänner skruvarna, liten platt-tång funkar OK om man inte har blocknyckel till m3.
11.JPG ht=544

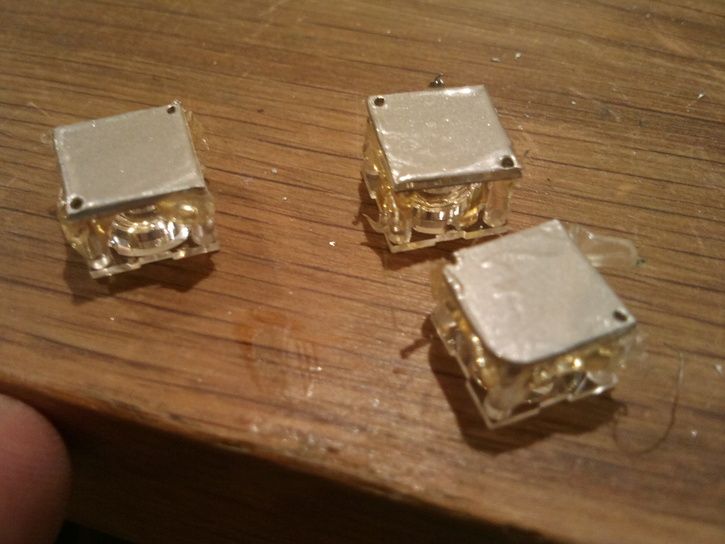

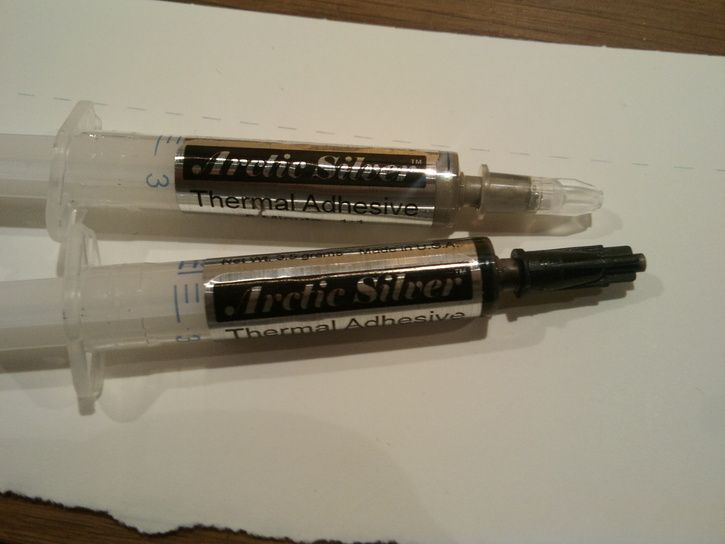

Använder smältlim för att fixera optiken på LEDarna och stryker termiskt adhesiv på undersidan av LEdarna, det ska vara ett tunt lager adhesiv. Osäker på om smältlimmet behövs, positioneringshålen på LEDarna borde funka OK.
adhesiv.JPG ht=544

12.JPG ht=544

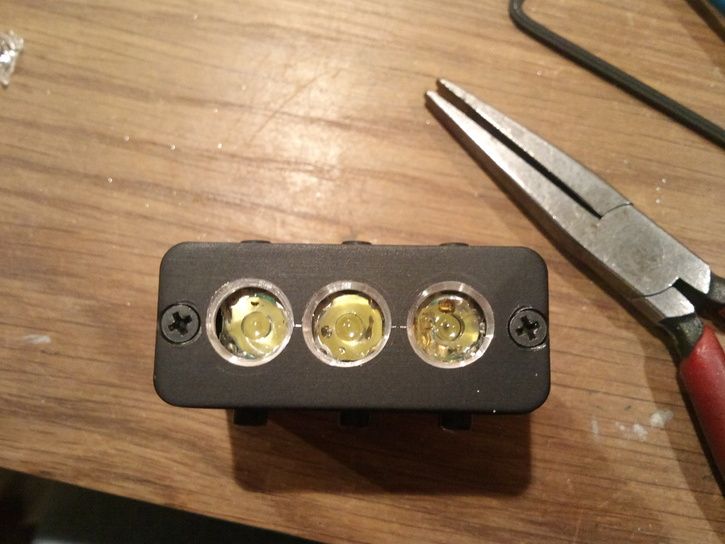

Gnuggar fast LEDar med optik på vinkeln och använder fronten med de borrade hålen för att positionera LEDarna. Det är väldigt svårt att göra tvärtom dvs först limma LEDar och sen borra hål. Men har man hålen borrade kan man knuffa LEDarna till rätt position genom hålen. Ta en LED i taget om du känner dig osäker, håll LEDen nertryckt tills adhesivet stlnat (ca 5min).
13.JPG ht=544



(pust, det är jobbigare att skriva instruktion än att bygga...)

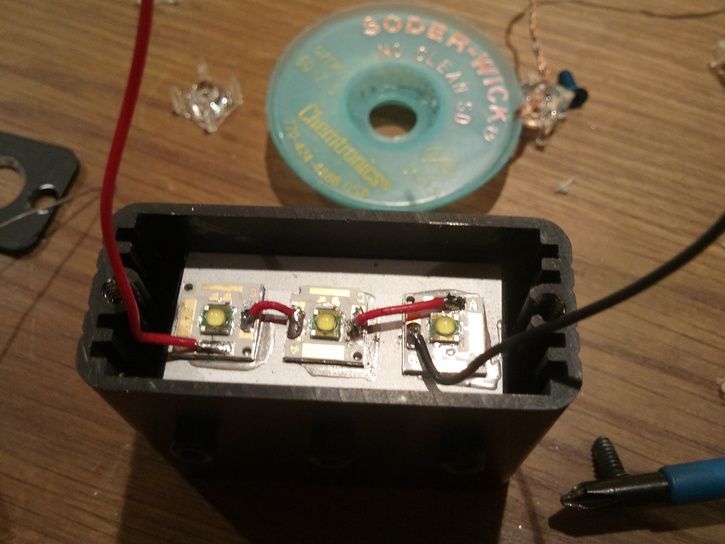

Plocka bort optiken från LEDarna, annars kommer du inte åt att löda. Jag brukar kapa trådarna till rätt längd innan jag börjar. Dom där småtrådarna skalar jag med skalpell. C betyder catod och MINUS. A betyder anod och PLUS (edit). Plus till minus, minus till plus osv. Min lödning ser lite knas ut men det är för att en LED hamna upp och ner...
15.JPG ht=544

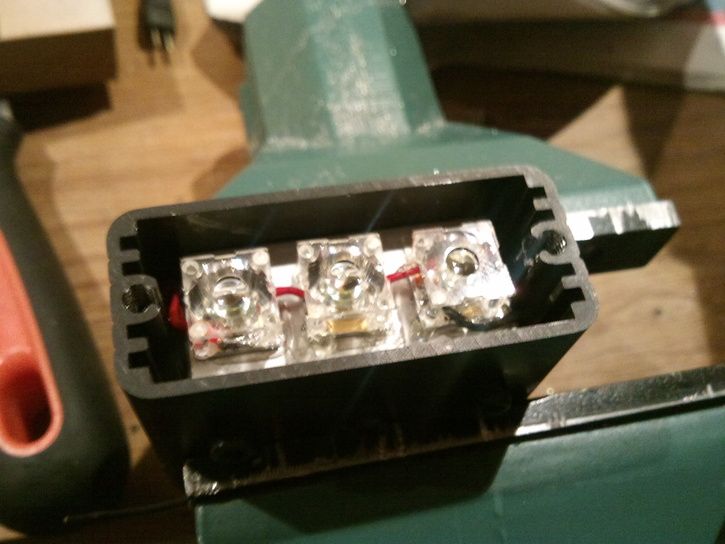

Efter det sätter jag en dutt silikon på varje ben och stoppar ner optiken o boxen. Silikonet är mest som hjälp att hålla optiken på plats (dålig bild)
16.JPG ht=544

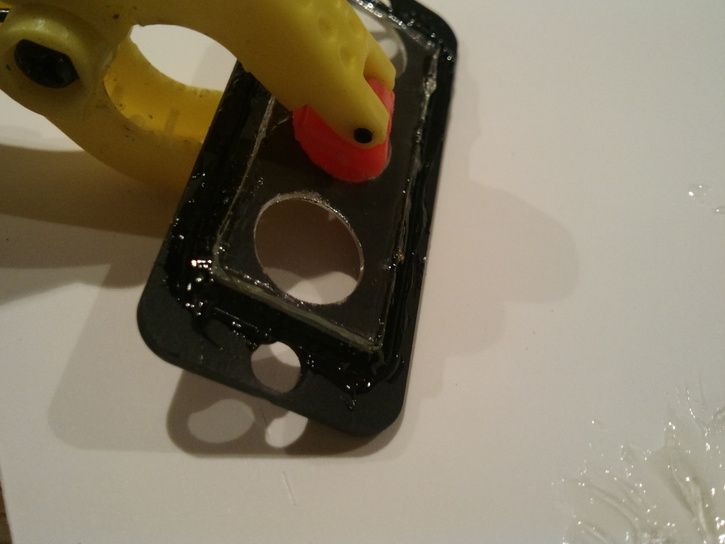

Limmar fast glaset mot fronten med silikon, sen får den vila en dag. Det är inte hela världen om man kladdar lite utanför, går enkelt att skrapa bort när det stelnat.
17.JPG ht=544


Fortsättning följer i nästa inlägg.....

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
OK, här kommer resten

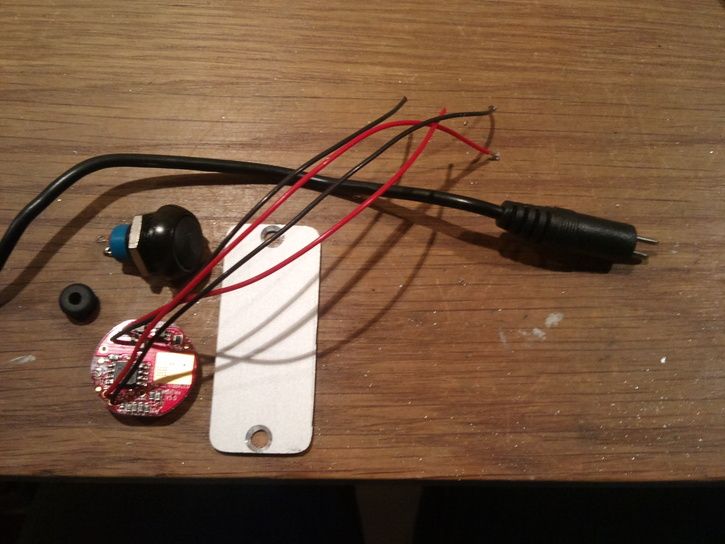

Detta är vad som ska få plats i baken. Knapp, drivare och sladdingång. (jag har silvrig baksida till svart box, det blev så pga lite klanteri)
18.JPG ht=544

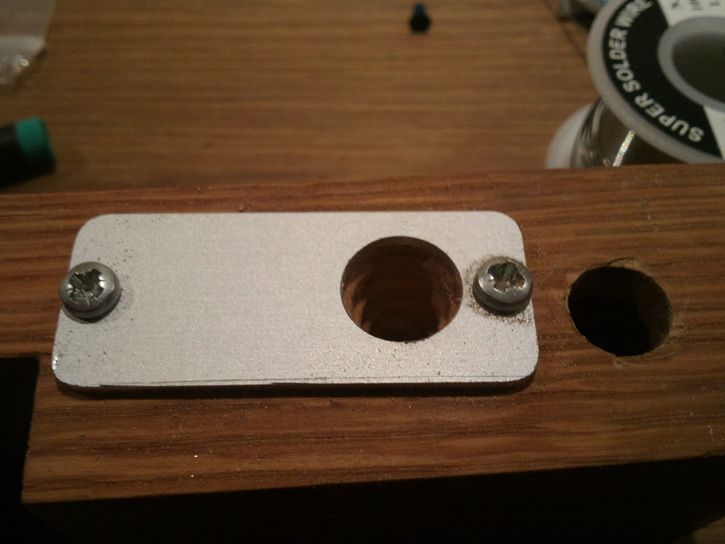

Borrar hål för knappen, så långt åt ena sidan som möjligt för att få maximalt med plats åt resten. Tror jag borrade 14mm hål. Den finns en knapp på Elfa som monteras i 6.5mm hål (artikelnr 35-091-22 , köp till en gummihuva också) om man nu inte har så stor borr.
19.JPG ht=544

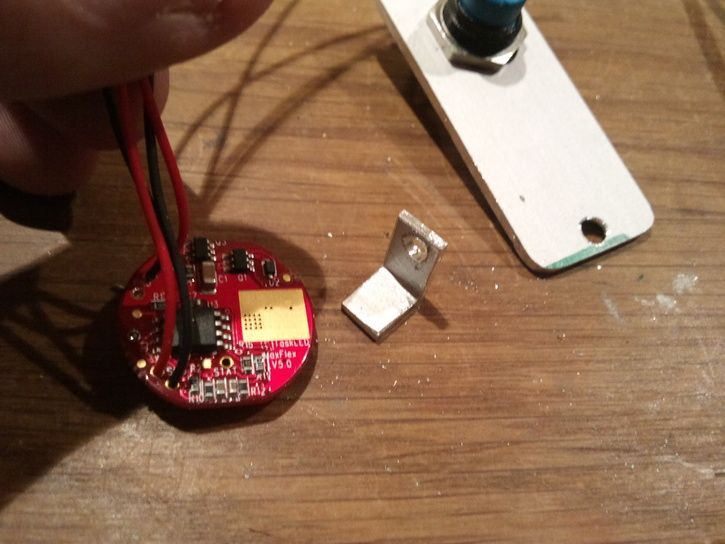

Kapar till en liten bit aluvinkel, denna används för att leda bort värmen från drivaren och skruvas i bakstycket. Sladdarna på drivaren beror på att jag tog den från nåt annat projekt, ignorera dom tills vidare.
20.JPG ht=544

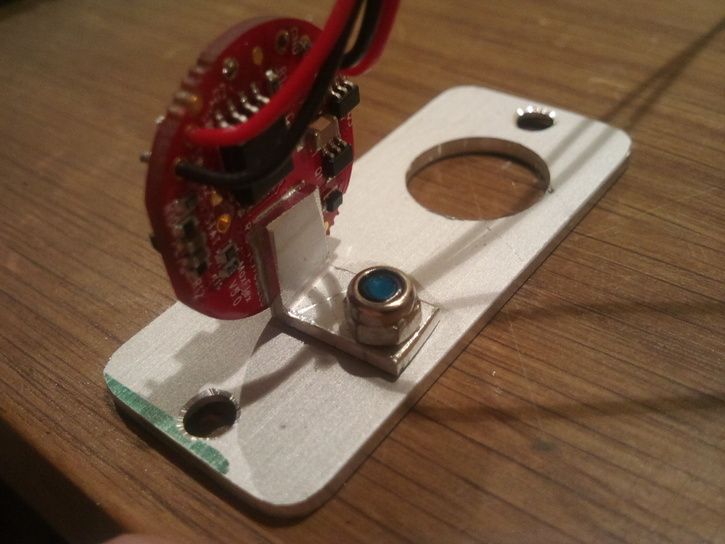

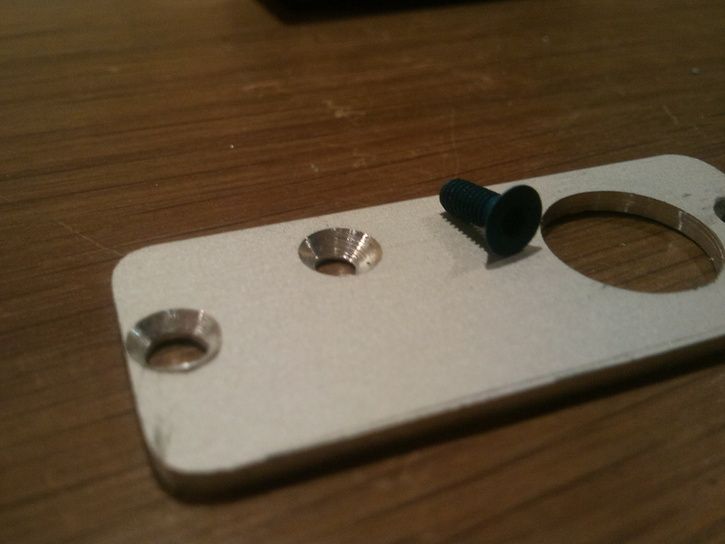

Vinkeln limmas med termiskt adhesiv på guldpadden på drivaren och skruvas sen i bakstycket. Mät noga så prylarna hamnar rätt och gör en sak i taget, limma först, skruva sen...eller tvärtom.
20_2.JPG ht=544

21.JPG ht=544

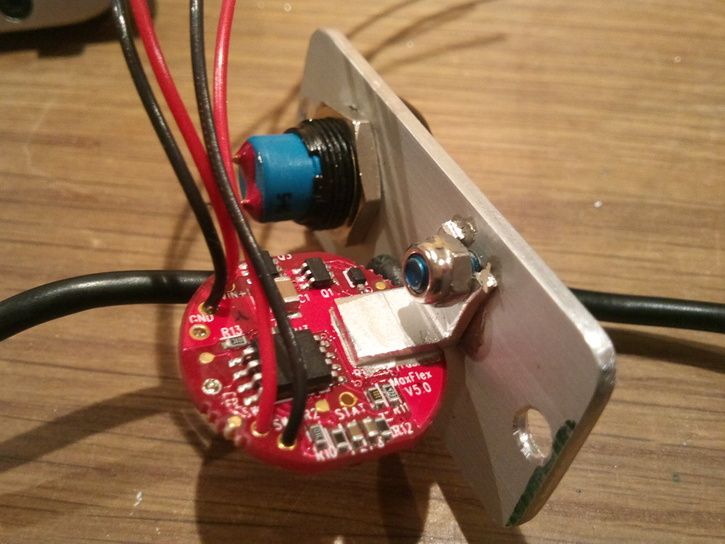

Innan jag limmar drivaren mot bakstycket gör jag en testmontering för att se att prylarna får plats inuti boxen. Det fick dom inte i mitt fall, drivaren krockade med muttern för styrfästet och detta är en av anledningarna att jag rekommendera längre box än 45mm. Om det passar (vilket det förhoppningsvis gör) så limma fast vinkeln i bakstycket och spänn muttern ordentligt. Så här ser det ut efter att jag fått fulmodda lite.
22.JPG ht=544

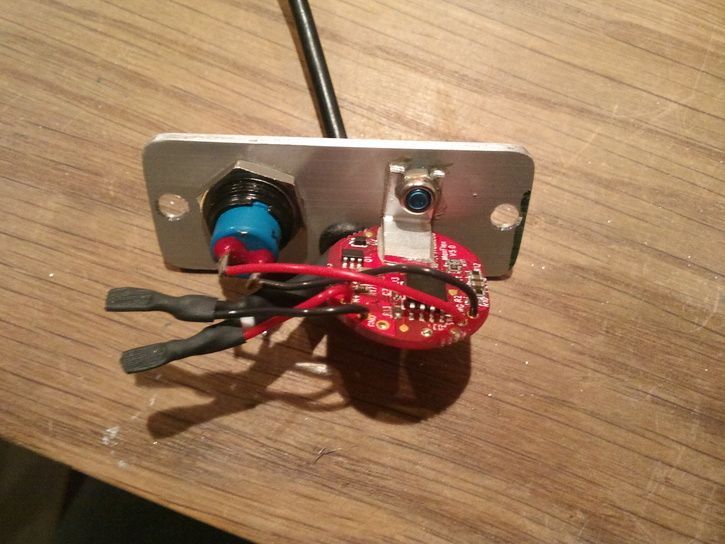

Borrar hål för kabelgenomföring och trär in sladden. Buntband på insidan är ett hyfsat kabelstopp som undviken att man drar ut sladden (jag har använt krympslang med lim på insidan istället). Notera att jag har en sladd som passar just mitt batteripack. Det här blir ju lite individuellt vad man har för batterier och sladdar osv. Lödar trådarna till drivaren, läs i maxflex manualen vilken tråd som ska till vilket hål.
25.JPG ht=544

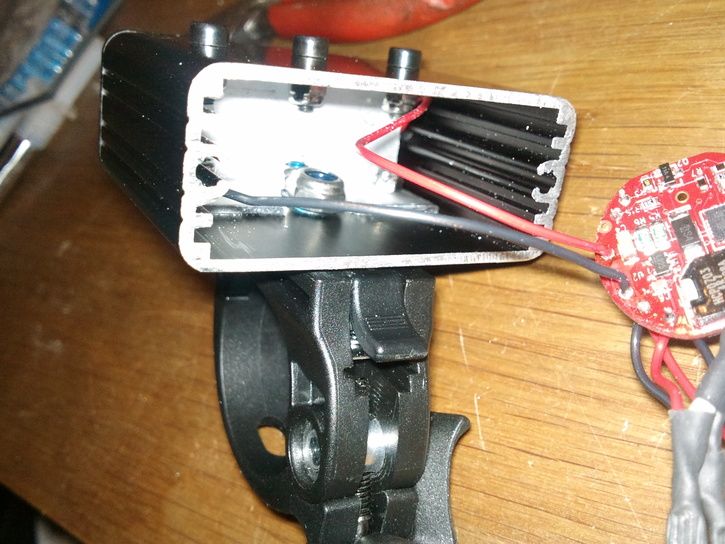

Löder fast kablarna som går till LED+ och LED-.
26.JPG ht=544

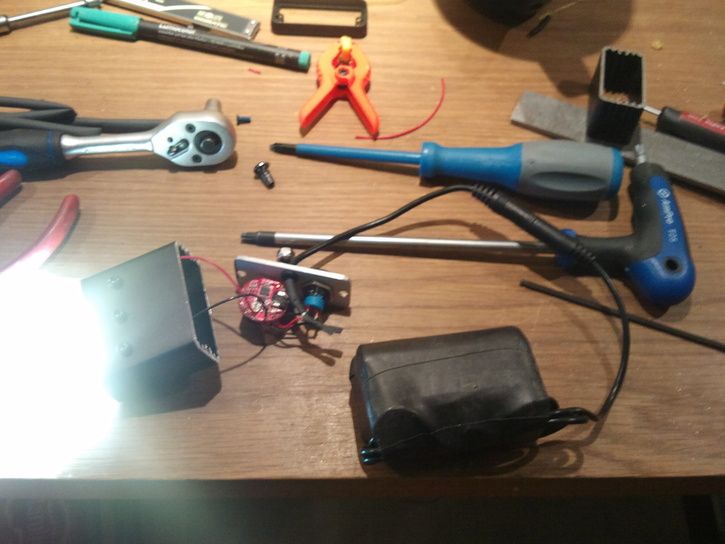

Dags att prova lampan. Lyser den inte nu kommer den inte att göra det senare heller. Ta några minuter att kolla igenom kopplingarna innan du pluggar in batteriet
27.JPG ht=544

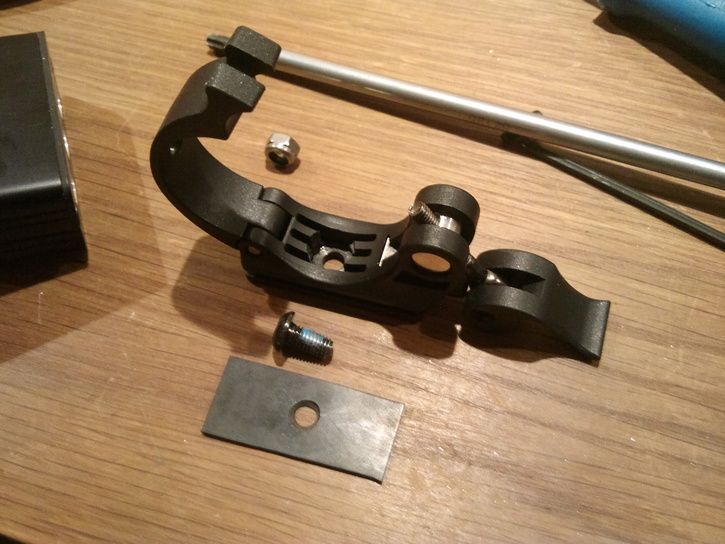

Borrar ur skruvfästet lite för att få plats med skruven och skär till en gummibit som agerar glidstopp så fästet inte börjar rotera. Jag brukar ha en gängad bit alu på insidan av boxen, separat monterad, för skruv/hjälmfäste så jag slipper en oåtkomlig mutter på insidan...men denna instruktion är något förenklad.
Styrfste2.JPG ht=544




Skruva fast styrfästet. EDIT! Skrapa rent fronten från överflödigt silikon och skruva dit den. Tryck upp vinkeln mot fronten (m3 skruvarna inte spända) och rikta in LEDarna mot fronhålen. Spänn alla m3 muttrarna.

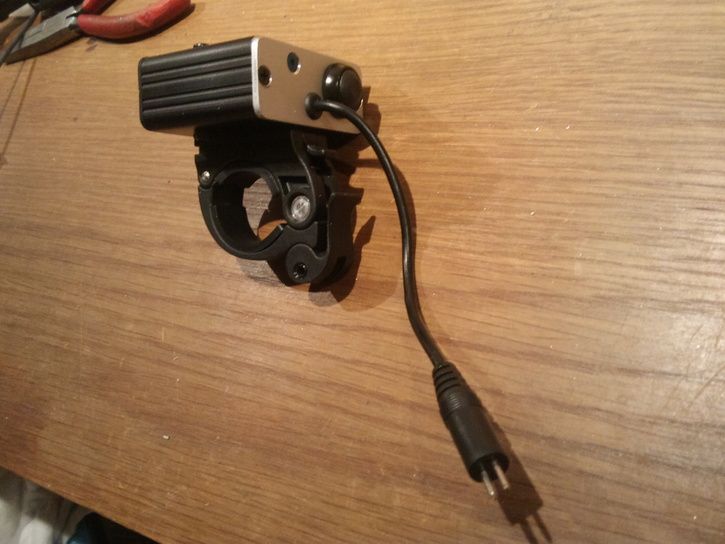

Skruva sen dit bakstycket. Du kan behöva hjälpa kablarna lite på traven så de styr rätt in i lådan. Den ska inte vara nåt stort motstånd att få dit bakstycket.
DSC00046.JPG ht=544

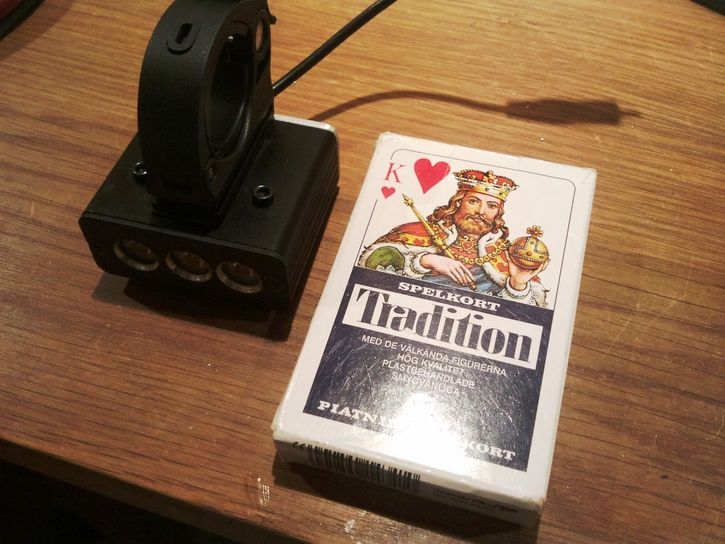

Färdigt. Liten blev den i alla fall. Väger 110 gram inklusive styrfäste.
DSC00055.JPG ht=544



..och så lite beamshots + annat snack.

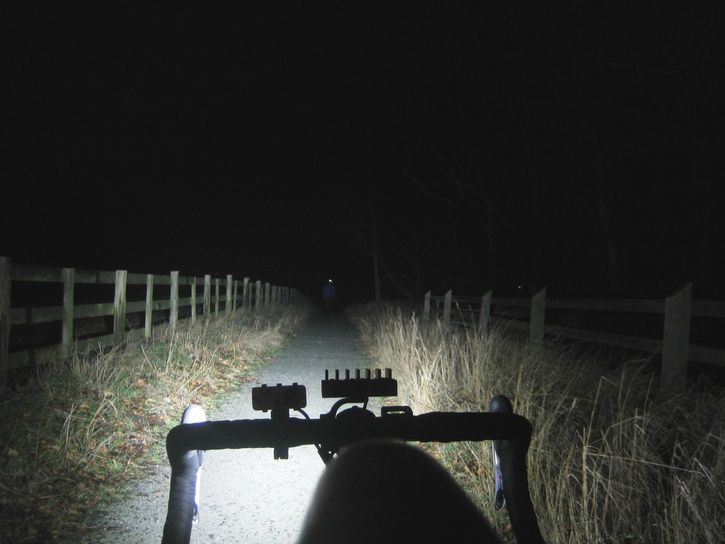

Lampan vid 1A = ca 10.5W uteffekt. Jag har sprungit o ställt mig ca 30m bort, sprang ganska fort i cykelskorna för att hinna dit:-) XPG med carclo 10417 ger ungefär 25 graders spridning. Jag tycker det är på tok för brett för landsväg men OK på styret i skogen.
3xpg.jpg ht=544

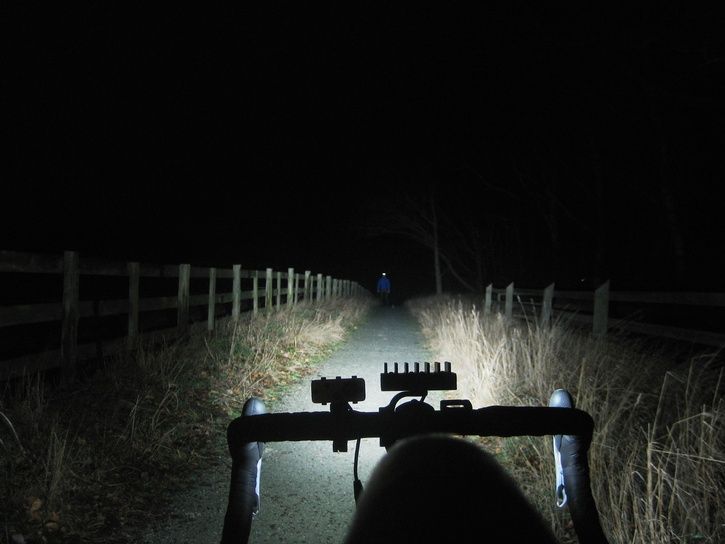

Bilden kan jämföras med min 6XPE med samma optik. Smalare ljusbild som lyser upp bättre på långt håll.
6xpe.jpg ht=544

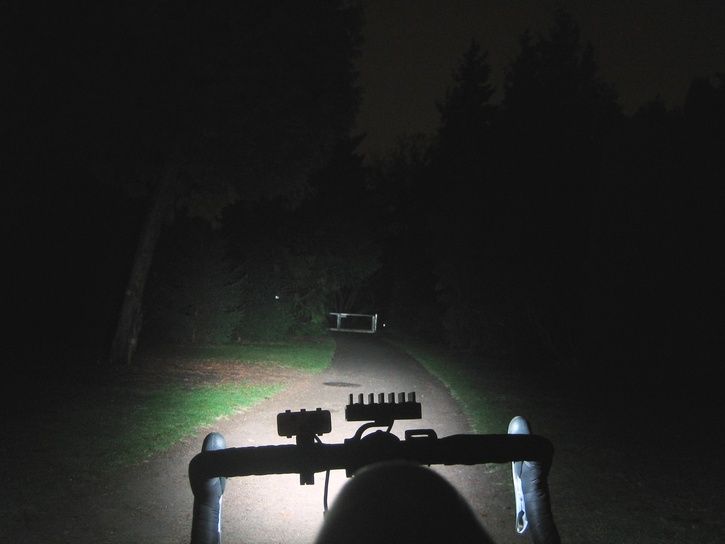

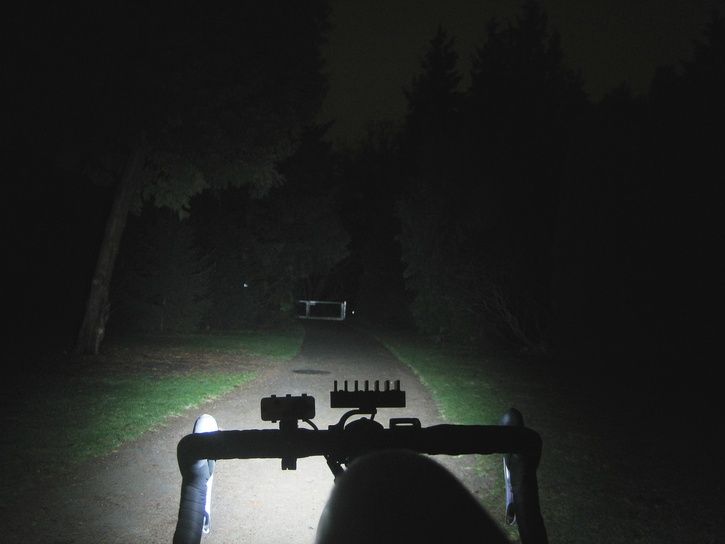

Fler jämförelser, första bilden XPG, andra XPE.
xpg2.jpg ht=544


xpe2.jpg ht=544

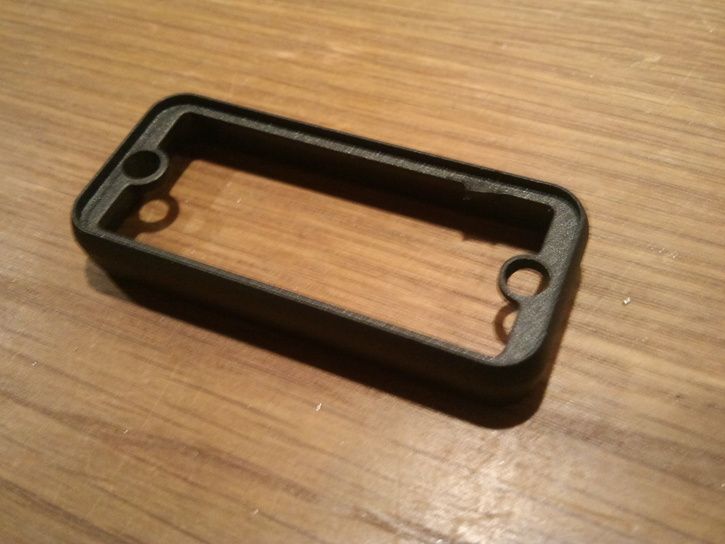

Det var det. Observera att detta inte är nåt vattentätt bygge. Ska det byggas helt tätt så underlättar det att ta hjälp av dom medföljande plastgavlarna + silikon eller packningsmaterial på utsatta ställen. Jag tycker plastbitarna är fula om ni undrar varför jag inte använt dom.
DSC00050.JPG ht=544



Övrigt: Det finns flera olika knappar som passar. kjell o Company har en elfakopia för under halva priset.

I Lumens räknat ger den här lampan ca 1050 eller ca 100 lumens/watt och där är XPG än så länge världsledande.

Drivaren är beroende på vad man har för batteri. Maxflex som jag använt steppar upp spänningen från 7.4V som mitt batteri är på till de ca 10.5V som behövs för att driva LEDarna. Det finns ett stort antal kombinationer på drivare/batterispänning och jag orkar inte gå igenom dom alla. Behöver man ingen avancerad dimfunktion eller temperaturövervakning finns det drivare för under 100-lappen.

Min maxflex har jag programmerat lite. Temperaturövervakningen har jag satt till 50 grader vilket är det lägsta. Inga problem så länge det är hyfsat kallt ute. Har satt strömmen till 1A vilket är max för XPG LEDarna. Har även satt cut-off spänning till 6V för att skydda batteriet...och sen har jag stängt av den där power-on funtionen.

Vad kostar detta då? Tja, ca 700-800 om man har lite prylar hemma. Knappast lönt att bygga själv mao med tanke på vad DX lampan kostar...men, denna tråd var mest för att illustrera byggsättet. Trycker man in 6-8 LEDar i en sån där hammondbox börjar man konkurrera med VÄLDIGT dyra lampor och då är det lite mer attraktivt att bygga själv.

....har en värsting på gång som kommer senare under våren...

(Långt blev det och jag har säkert skrivit fel nånstans, ni får fråga om det är något.)

/Ola

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
10507 ger samma ljusbild som 10417, dvs samma som min lampa fast det är trippellins istället för 3 separata.

Vad gäller batteri så funkar taskled drivarna så att batterispänningen ska vara över eller under totala spänningen över LEDarna med minst 1 och helst ett par volts marginal.

11.1 funkar dåligt till trippel, lampans spänning ca 10.5v vilket är för nära 11.1v. Däremot funkar 11.1 utmärkt för ett bygge med 5 LEDar.

14.8 funkar till 3 LED bygge med en step down drivare som ex bflex.

Så, enkelt sammanfattat, räkna 3.5v/LED o sikta på batterispänning som är 3-4 volt under eller över totala LEDspänningen.

Teoretisk lystid
batterispänning*batterikapacitetAh/LEDström * LEDspänning

Gånga sen med 0.9 för att räkna bort förluster i drivaren

DIY LED bygge på Hammondbox
Utomordentlig byggbeskrivning.

Fick lite lust att bygga bara för att det verkar bli en väldigt bra lampa.

Ser ut på bilderna att lampan skulle göra sig väldigt bra i skogen.

DIY LED bygge på Hammondbox
Glömde ett par möjliga förenklingar..

1. Det går bra med L-vinkel i aluminum, inte alla som har 20mm u-profil hemma. L-vinkel kan man fixa genom att slakta ett 29:- vattenpass från biltema eller nåt.
Fördelen är att L-vinkeln kan fästas med termiskt adhesiv, om man filar ner den så den bara blir ex 19 hög. Med u-profilen är det för tight att få in adhesiv fast man får dubbelt upp med skruvinfästningar.

2. Det funkar såklart med "plexi" istället för glas, fast glas är billigare, har bättre reptålighet och bättre ljusgenomsläpp.

DIY LED bygge på Hammondbox
Det blev två såna här för mig.
cartrimix.gif ht=115

I övrigt blir det enligt InlineOlas upplägg

Vet inte om jag svarvar två cylindriska hus på 25-30mm
eller gör en rektangulär variant med standardlåda.


Kul med lite knåp och pyssel

Den passar ju i lådan på den här sidan 20,3 i optikdiameter men det filar jag

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
Vinterbo skrev:
-------------------------------------------------------
> Är detta det nya "herrejösses" paketet du
> bygger:
>
>
> Cree 7up XPG on 40mm MCPCB. Series Wired
>
> Från
> http://www.cutter.com.au/proddetail.php?prod=cut93
> 7

Nä. Värstingbygget kommer antagligen bli ett 8+4 bygge där +4 betyder att den delen är vertikalt vinklingsbar gentemot den andra, 2 hus som sitter ledade ihop alltså.

Ser ingen jättepoäng med att kräma på 2500 lumens i samma riktning..så jag ska istället försöka få till nåt som lyser upp jämnt i området 0-25m.

Kan bli 6+3 också, har inte riktigt bestämt..

DIY LED bygge på Hammondbox
Beeblebronx skrev:
-------------------------------------------------------
> Det blev två såna här för mig.
>
> I övrigt blir det enligt InlineOlas upplägg
>
> Vet inte om jag svarvar två cylindriska hus på
> 25-30mm
> eller gör en rektangulär variant med
> standardlåda.
>
>
> Kul med lite knåp och pyssel
>
> Den passar ju i lådan på den här sidan 20,3 i
> optikdiameter men det filar jag

Jag har klämt i 2 tripplar i en sån låda, kolla den andra xpg tråden. Borrade 6*10mm hål istället för 2*20, blev mer alu kvar i fronten genom att göra så.

..men..har du svarv så kör på 2 hus. Blir ju skitbra om du kan vinkla dom individuellt, se vad jag skrev i förra inlägget:-

DIY LED bygge på Hammondbox
Klart du har rätt!

Jag har just fått tillträde till svarv (ostyrd men ändå), det ger ju vissa möjligheter till kylflänsar och O-ringslägen. Drivarens 23mm diameter blir dimensionerande så det blir smidigt och smutt :-)

Två hus ger också placeringsfrihet mellan hjälm och styre, tur att jag har beställt två drivare.

Klarar en drivare 6st dioder?

DIY LED bygge på Hammondbox
Ja 6 LEDar går bra, maxflexen kan driva upp till 24v. Finns andra taskled-drivare som klarar mer än så men dom är större, runt 35 i diameter om jag minns rätt.

Ska du driva 6 LEDar med samma drivare så ska du helst upp med batterispänningen till 11.1 eller ännu hellre 14.8v. Du kommer få svårt att kyla bort effekten från drivaren annars.

DIY LED bygge på Hammondbox
Uppskattar att du tog dig tiden att fota och lägga upp. Rolig läsning. Byggde just själv en lampa med maxflex. Det är små dimensioner. Jag tycker kablarna ser så klena ut, hur mycket ström tål de innan plasten och/eller lödningen smälter. Jag tänker att man får vara lite försiktig att mata med för låg spänning, som du skriver.

Det är imponerande att så små saker kan lysa så mycket.

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
Bra fråga om kablar kontra strömmar. Det är inga stora diametrar man får ner i hålen i drivaren och blev själv lite konfunderad när jag byggde första lampan för nåt år sen.

Jag är ingen elektriker..men att kablar blir varma beror väl till största del på resistansen i kabeln som är direkt beronde på längd och 1/arean..(?). Det är ju väldigt korta avstånd inuti lampan o således ytterst liten kabelresistans även med liten kabelarea.

Jag kör grövre kabel till batteriet men där är det helt andra längder.

..Har bestämt för mig att jag letat upp nån faktasida på elfa o räknat på det här nångång...

Edit. Snabbkolla elfa. 10A/mm2 för korta ledare. 2.5A i en 0.25mm2 kabel mao..och med "kort" ledare menar dom nog inte <10cm som det är inuti lampan.

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox

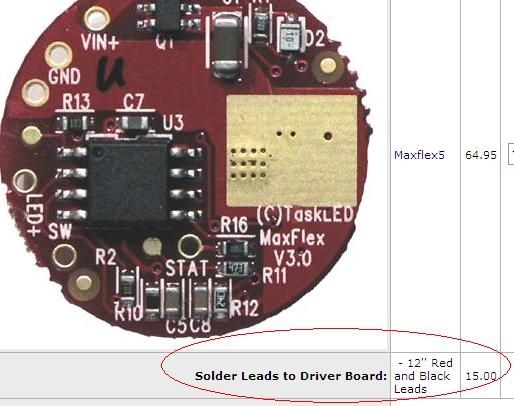

var bekymrad att löda på MaxFlex kortet (6 lödningar var enligt min gissning garanterad en katastrof med min icke erfarenhet), så onödigt svårt ut; men så hittade jag denna optionen vid beställning hos Cutter. Bingo! Beställt och på väg från andra sidan jorden.

solder.JPG ht=406

DIY LED bygge på Hammondbox
Jag håller på att samla på mig lite kunskap inför ett led-bygge. Det skall bl.a. bli en 3x XPG fast med Ledil Regina-reflektorer.

Nu till frågan jag har. Hur fungerar drivaren? Behöver jag ställa in hur många volt xpg:erna skall ha eller sköter drivaren det själv? XPG klara 1,5A och behöver då ~3,55V

Jag önskar tips på prisvärda drivare som klarar att leverera 1,5A till bygge med både två och tre XPG. Gärna från LED-TECH. Är Maxflex det bästa alternativet?

/Staffan

DIY LED bygge på Hammondbox
Oj en gammal tråd har vaknat till liv:-)

Vad gäller drivare funkar de så att de ger en konstant ström. Spänningen reglerar sig själv alltså.

Det finns 2 sorters drivare: step up och step down. Step up stegar upp spänningen och step down stegar ner.

Ex. Dina 3 lampor i serie kommer att ha totalt ca 10.5V när de är kopplade i serie. Om du har ett batteri på 7.2V krävs en step-up drivare som ökar spänningen från 7.2 till 10.5V. Har du istället ett 14.4V batteri krävs en step-down drivare.

Generellt gäller att drivaren kräver ca 1V diff mellan in och utspänning. Ex 2 LEDar i serie behöver ca 7V och går inte att driva med 7V batteri eftersom in- och utspänning är nästan lika stora. Jag brukar sikta på 2-3V diff mellan batteri och LED spänning för att vara på säkra sidan.

Har dåliga surfmöjligheter men vad jag kommer ihåg har led-tech enbart step-down (buck) drivare....(?).

Har du minst 12V batteri borde en av led-techs 1400mA konstansströmsdrivare funka ganska bra.

Led-tech drivarna är dock inte dimbara eller har andra fancy funktioner som taskled drivarna har.

DIY LED bygge på Hammondbox
Jag ska bygga ihop något även om jag är rätt nöjd med min Cat Eye single shot plus till lvg. Jag läser igenom vad du gjort senare ikväll Ola och så kanske det är läge att se vad grabbarna på http://www.candlepowerforums.com hittar på innan man beställer. Kul med folk som kan cykla OCH löda! :)

DIY LED bygge på Hammondbox
[EDIT] läste inte svaren tillräckligt ordentligt...

Hur vet hur många led:ar en drivkrets klarar? Jag vill ha en bra men enkel krets där jag kan reglera ljuset i flera steg men jag har inget behov av att programera den.

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
Till att börja med...vad har du för batteri?

Hur mycket drivkretsen klarar att leverera står oftast i specifikationen. Ex maxflex fixar upp till 24V om jag inte minns fel. Bflexen som är motsvarande step downdrivare klarar inspänning på 30V.

Det krävs dock högre batterispänning ju fler dioder du tänkt ha i serie om du kör step-up drivare. Ex 6 dioder drivna från ett 7.2V batteri skulle gör att drivaren fick jobba hårt o bli överhettad ganska fort.

Det finns billiga drivare som har 3-5 steg dimning men inga andra funktioner. Sitter väl en sådan drivare i DX P7 lamporna. Både Dealextreme och Khaidomain säljer väl sådana drivare.,tror jag.

DIY LED bygge på Hammondbox
jag har både 7,2V-accar och 18650-celler.

Jag kan alltså ha 3,7V 7,2V, 14,4V mm

Tyvärr är Maxflex-drivaren slut och kommer inte att levereras förrän tidigast i slutet av augusti.
Finns det någon annan som skulle göra bygget rättvisa?

DIY LED bygge på Hammondbox
Ja Bflexen. Det är egentligen bättre med stepdown drivare ur värmesynpunkt.

14.4V och en Bflex skulle funka kalas till 3 Xpg lampa. Detta är förutsatt att Bflexen kan leverera ström så det räcker. Tror bara den gav 1.2A max i de tidiga versionerna.

Edit. Bflexen ger max 1A. Hipflexen däremot (som också är en step down drivare) kan du ställa in på 1.4A vilket borde passa xpg'erna bra.

Edit2. Det va väldans vad jag blandade V och A..ändrat nu

Senast redigerad av en moderator:
DIY LED bygge på Hammondbox
Du hann svara innan jag redigerade mitt inlägg. Hipflexen passar bra och verkar finnas i lager...ett par stycken iaf. Komma måtten också jag har för mig att hipflexen är större än maxflex och bflex.

DIY LED bygge på Hammondbox
InlineOla skrev:
-------------------------------------------------------
> Ja Bflexen. Det är egentligen bättre med
> stepdown drivare ur värmesynpunkt.

Inte enbart pga värmen.
Med en stepup-drivare (typ MaxFlex) belastas även batteriet hårdare ju mer urladdat det blir.
Dvs när spänningen i batteriet sjunker så ökar strömmen som dras ur det.
Vilket naturligtvis inte är bra vare sig för den praktiskt användbara kapaciteten eller batteriets livslängd.



/Håkan

DIY LED bygge på Hammondbox
...men åter igen. Finns det verkligen ingen billigare drivare som har:
low - mid - hi
klarar att leverera ~11V
max 1,4-1,5A
