Få igång gammal belysning via dynamo

[davidabe]

Hej.
Försöker få igång belysning på gammal cykel via dynamo. Bifogar lite bilder.

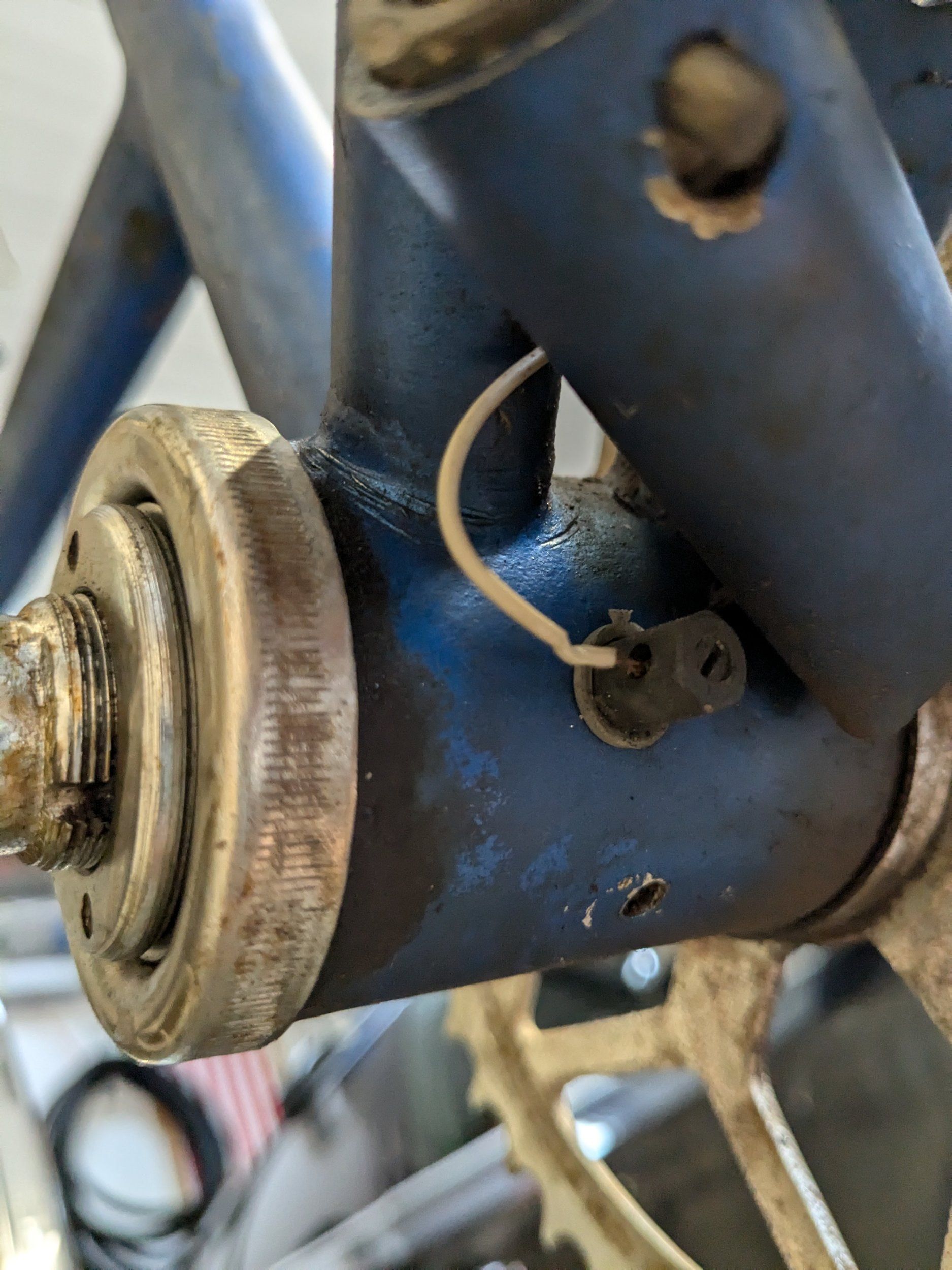

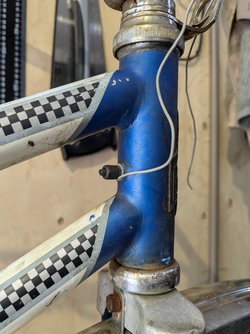

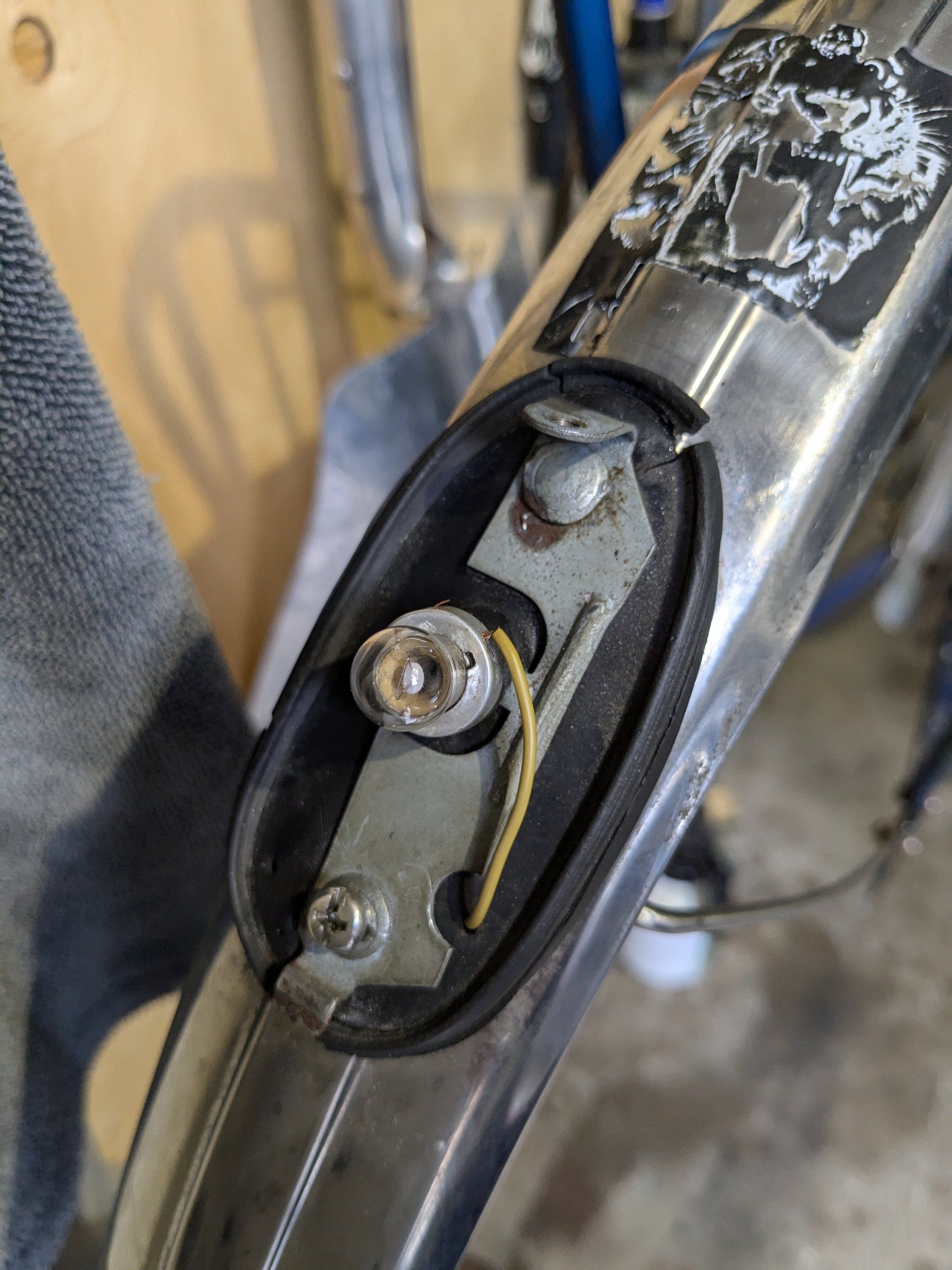

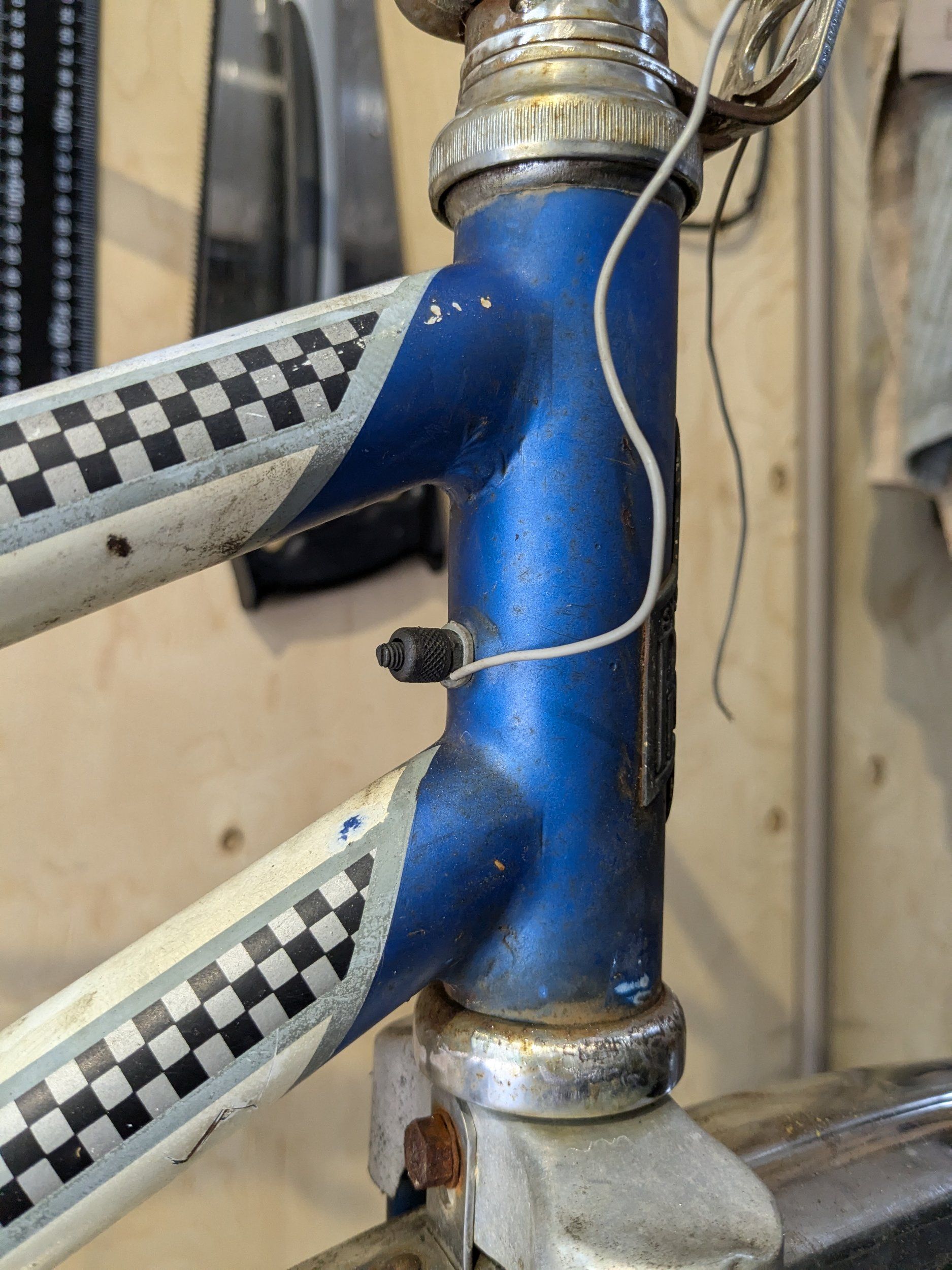

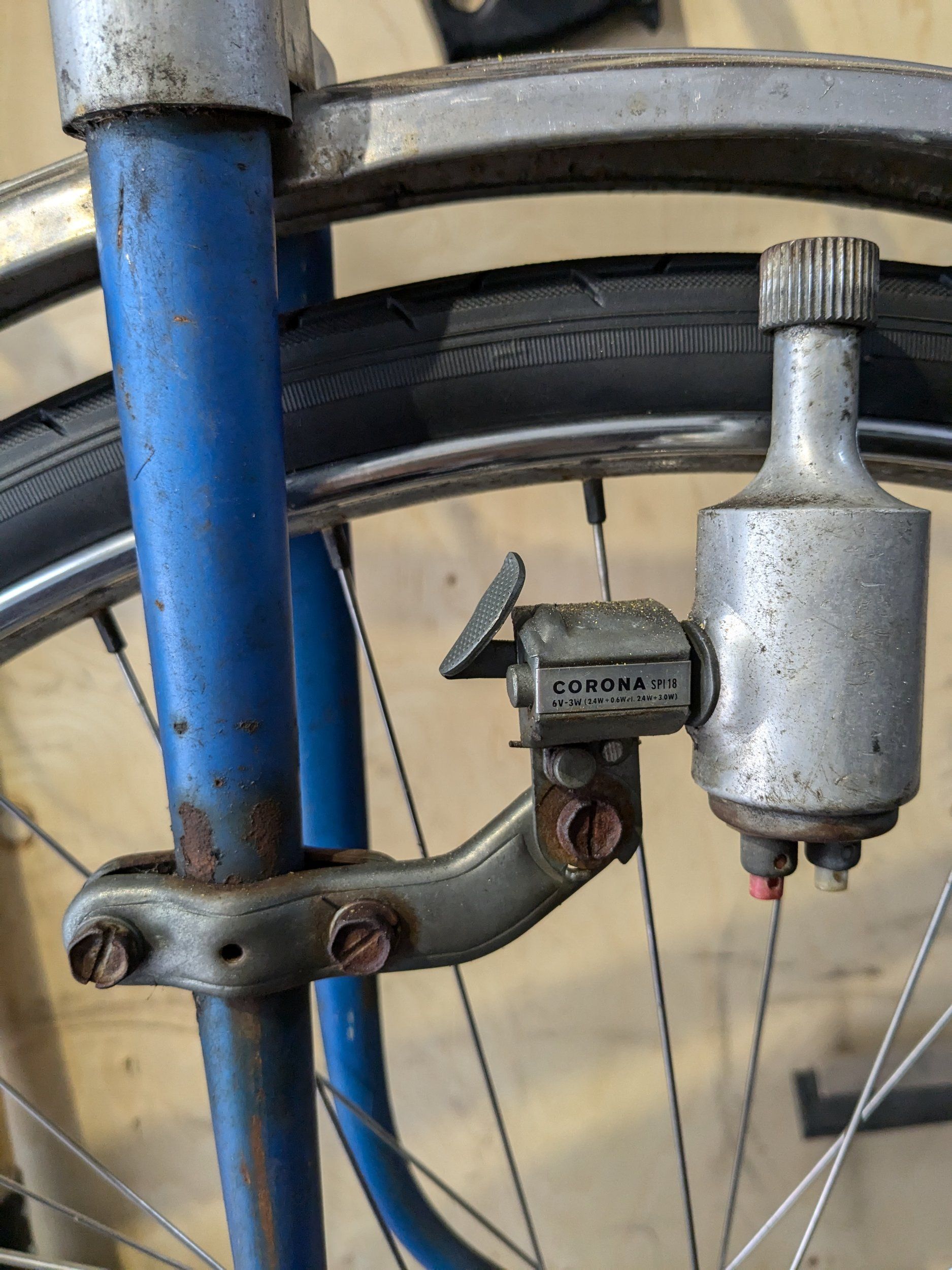

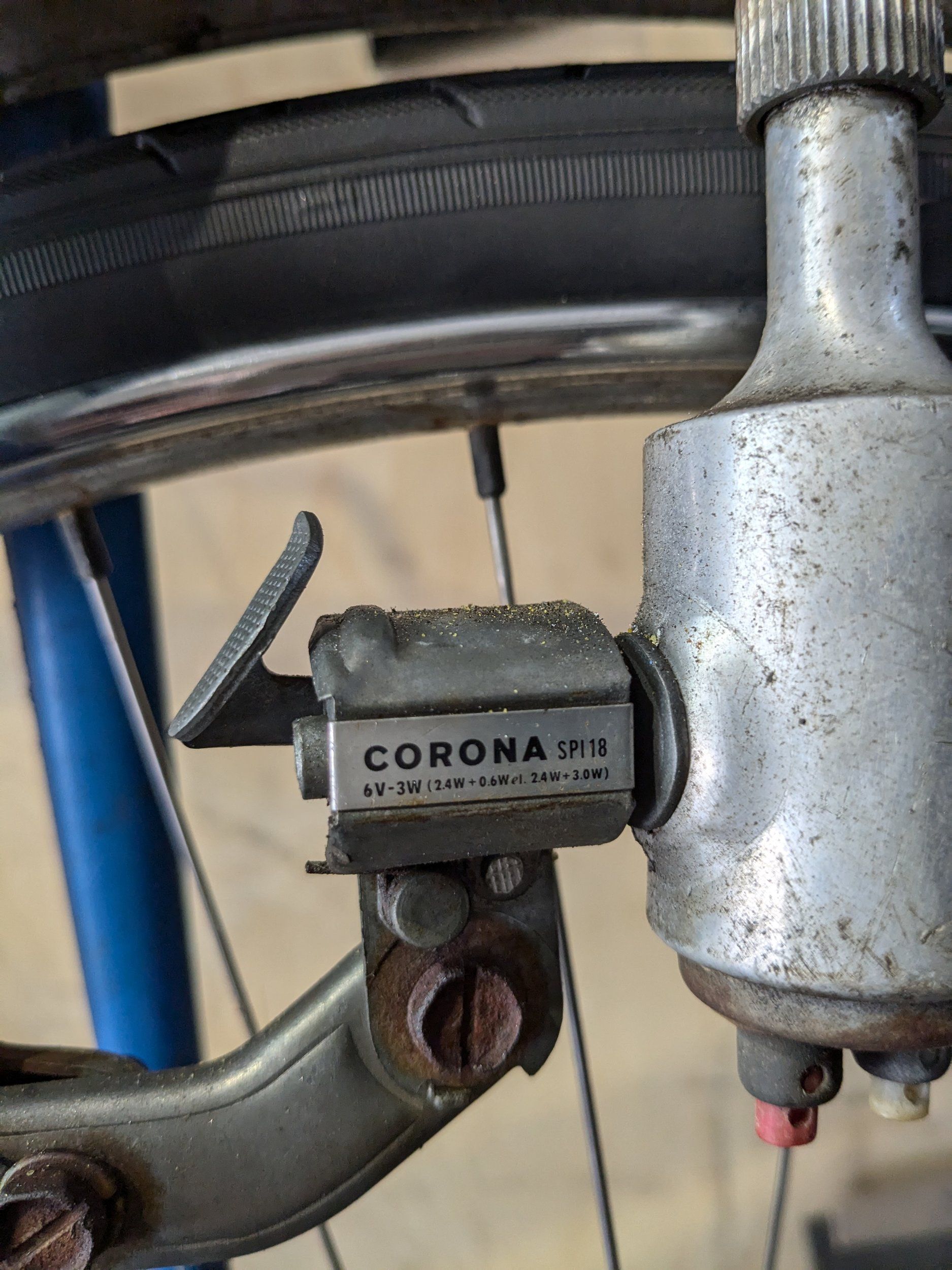

Så dynamon verkar funka. Jag har mätt och den ger ström. Har även mätt på lampan bak och det finns ström. Saknar belysning fram just nu men tänkte börja med att få igång lampan bak. Lampan ser hel ut. Skulle behöva lite vägledning hur jag ska koppla sladdar. Från baklampan går en sladd via bakskärmen till en jordpunkt. Sen finns en jordpunkt under styret. Så vad ska jag koppla in i det röda respektive vita under dynamon och till vart? ?
Tack för all hjälp!



[ADD]

Kalle Kula hör snart av sig, han hade en lång tråd i ämnet för några månader sedan.



[me.I.am]

EDIT: I stand corrected



[jonte987]

Det var en massa sånt men kalle har det uppmätt med diagram



[BJS]

Efterlyser bra information om cykelbelysning, generatorer, kabeldragning etc.

Jag har problem med cykelbelysning. Någon som känner till någon bra översikt/beskrivning av vilka olika system som finns till cyklar, olika sätt att dra kablar etc? Park Tools sidor och videos, som i vanliga fall är vad folk brukar hänvisa till v.g. cykelmek, verkar gå bet på just...

happyride.se



[Dan C]

Tänk såhär:
Ena polen är ramen.
Andra polen är sladden, med skruvanslutning på styrröret.
Röda polen på dynamon till baklampan (skruvanslutning på styrröret) vita polen på dynamon till framlampan.
Tror jag minns rätt?



[me.I.am]

EDIT: I stand corrected

Jag rörde visst till det, @ADD verkar ha koll:
#41 i den andra tråden

Vita sladden från styrstammen är nog plus till baklyset, och jordningen går via ramen och jordskruven på dynamons fäste. Men det verkar finnas alternativa lösningar.

Oavsett vilket ger det ganska klent lyse.
