Fredagsnöten: Gissa gängan

[Helkama raisu]

Tänkte göra ett par adaptrar till mina pumpar och skulle nu behöva lite hjälp med att få reda på vad det är för gängor. Alla mått angivna efter Biltemas utmärkta skjutmått :)

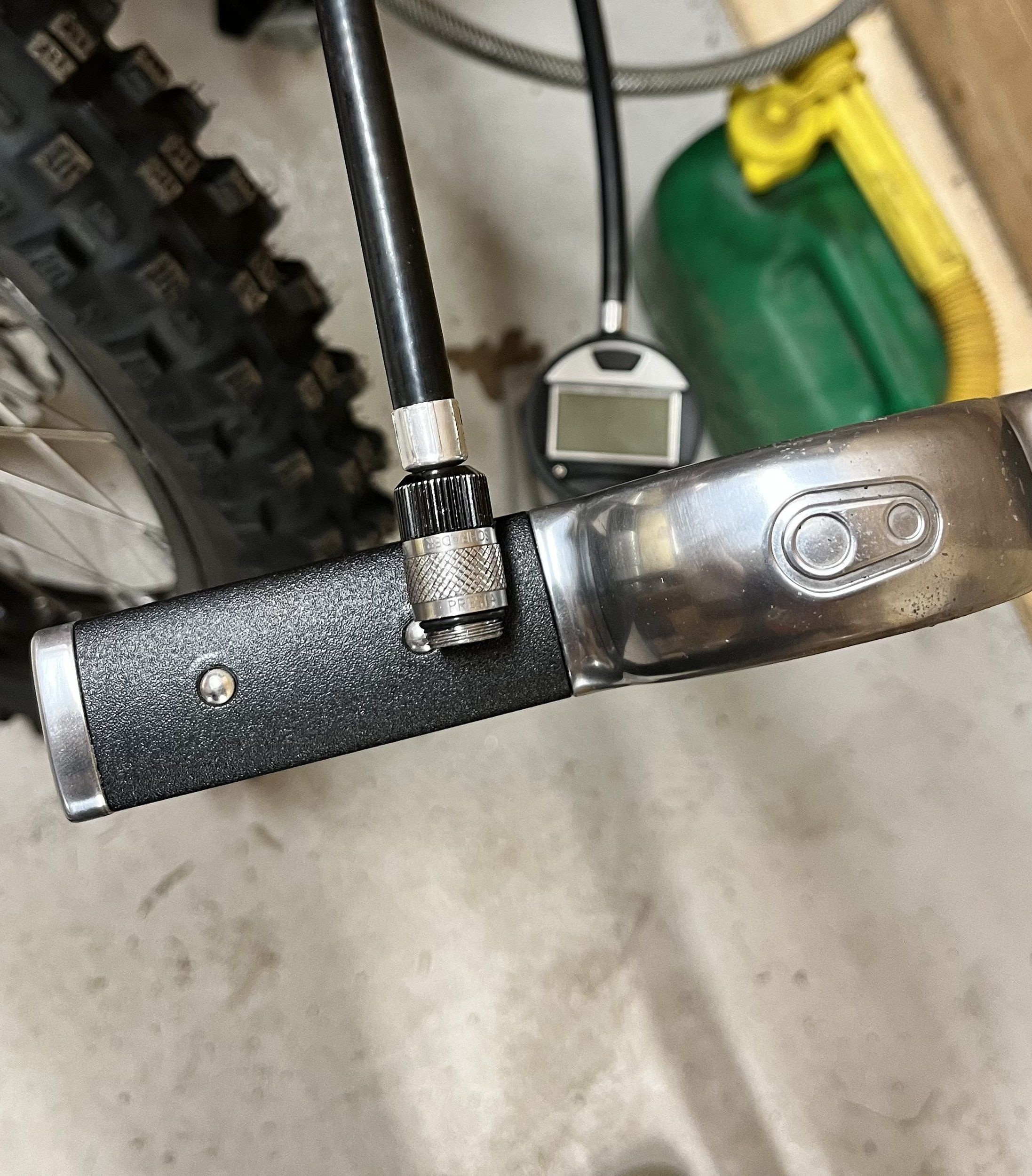

Crankbrothers: har mätt ytterdiametern på gängan till 12,9 mm och går att skruva i en M13x1 gängring. Kan det vara 1/2 UNF?

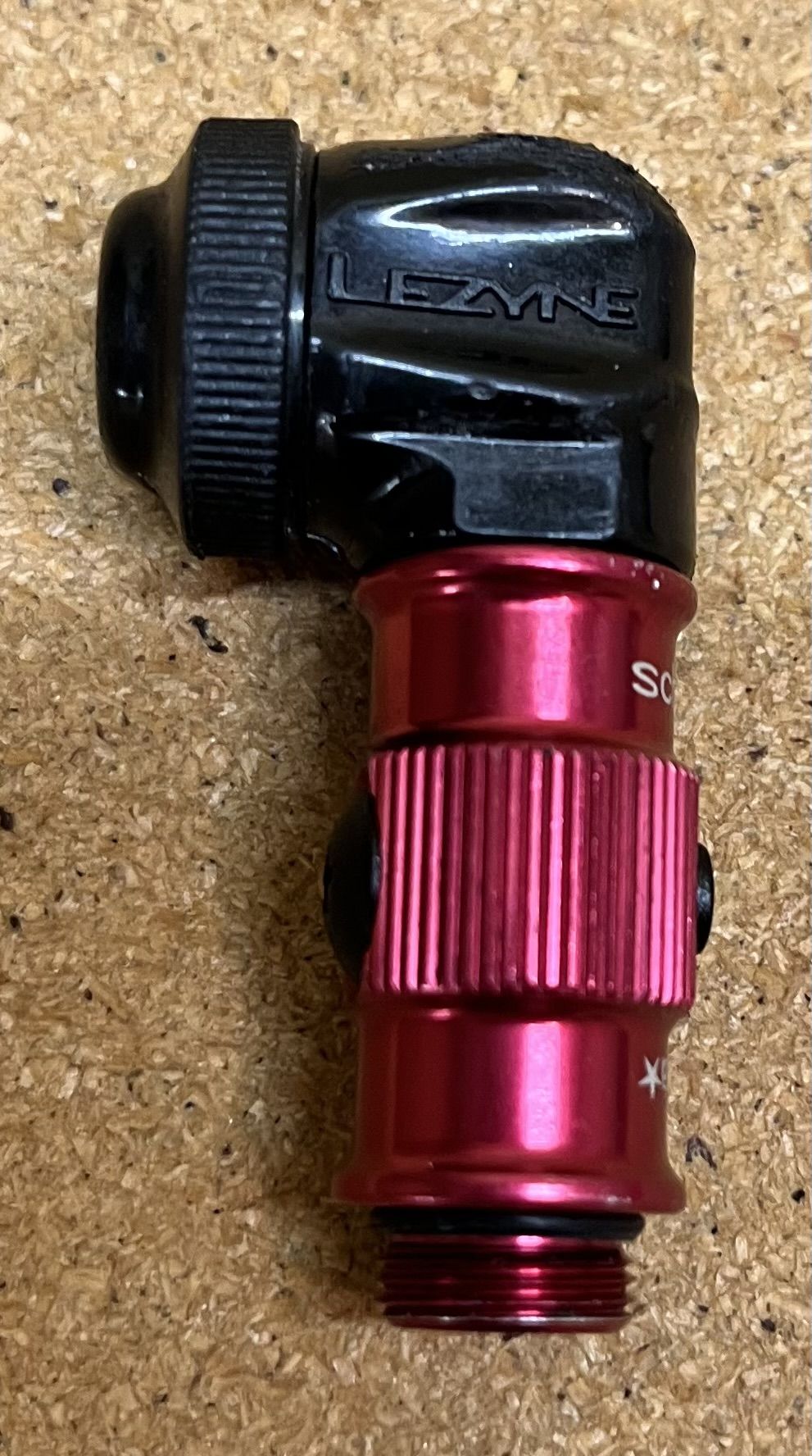

Lezyne: mätt den till 10,9 mm och stigningen verkar vara 0,8 med metrisk gängtolk. Kan det vara 7/16-20 UNF?

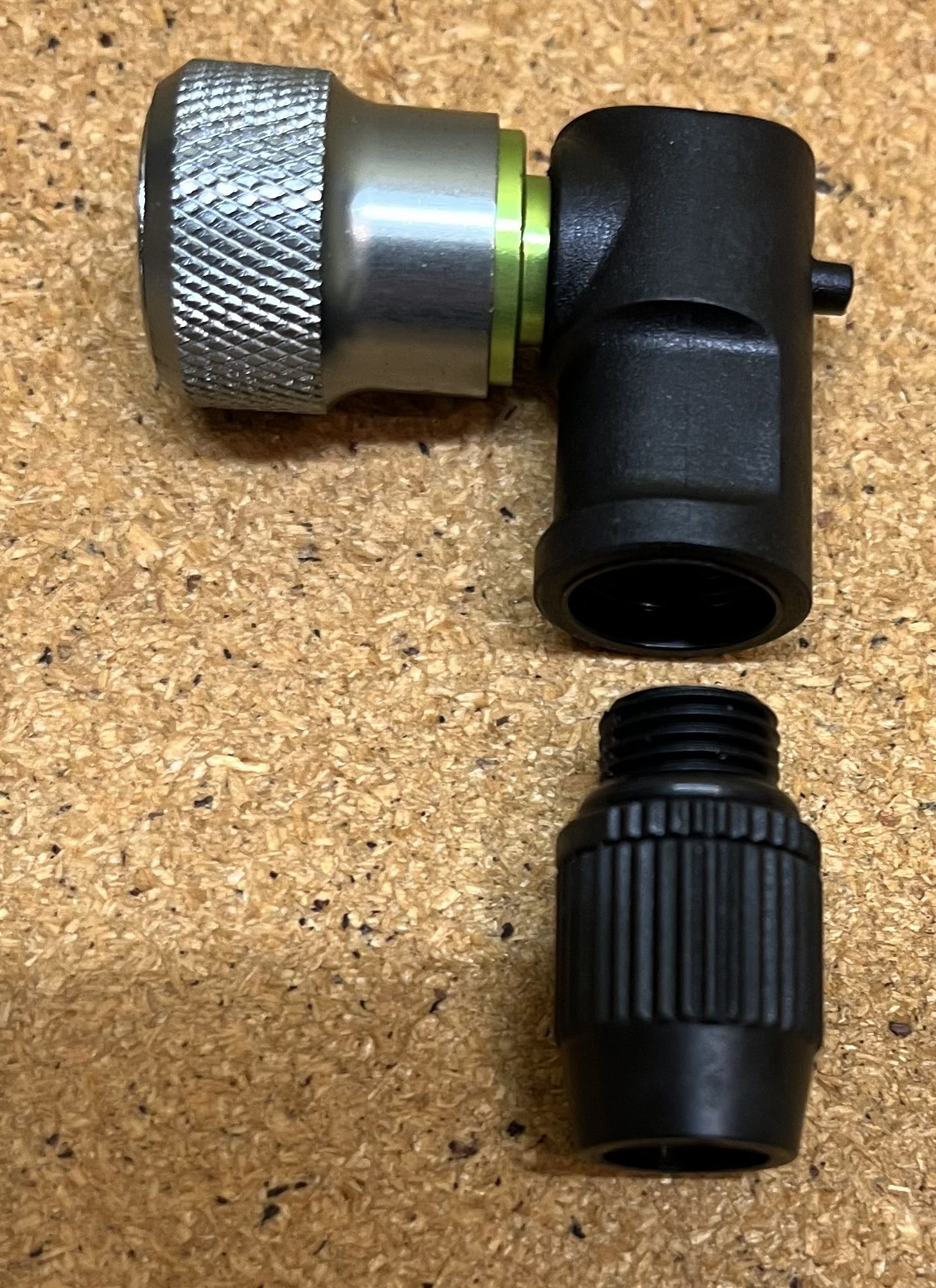

Birzman: mätt till 9,8 mm osäker på stigningen men verkar vara samma som på crankbrotherpumpen. Kan det vara 3/8 UNF?



[Eveningstar]

Kan det vara 1/4 UNF?

Förmodar du menar 1/2 UNF, men ytterdiametern är normalt lite mindre än "nominal" diameter, så då hade det varit <12.7? ?



[Helkama raisu]

Förmodar du menar 1/2 UNF, men ytterdiametern är normalt lite mindre än "nominal" diameter, så då hade det varit <12.7? ?

Jo har såklart rört till det lite, editerar min originalpost



[Eveningstar]

Om det är ett område där "The good thing about standards is that there are so many to choose from" verkligen stämmer så är det gängor.
Ju längre ifrån vanliga skruvar man kommer, desto troligare är det med BSP, NPT och gud vad allt heter. =)



[Eveningstar]

Lezyne: mätt den till 10,9 mm och stigningen verkar vara 0,8 med metrisk gängtolk. Kan det vara 7/16-20 UNF?

"20" i "7/16-20" är "threads per inch", så "7/16-20" har en stigning på 1.27 mm.

Om det är en "tumgänga" så borde det stå "-32" på slutet eftersom 25.4/32=0.79375 mm



[Eveningstar]

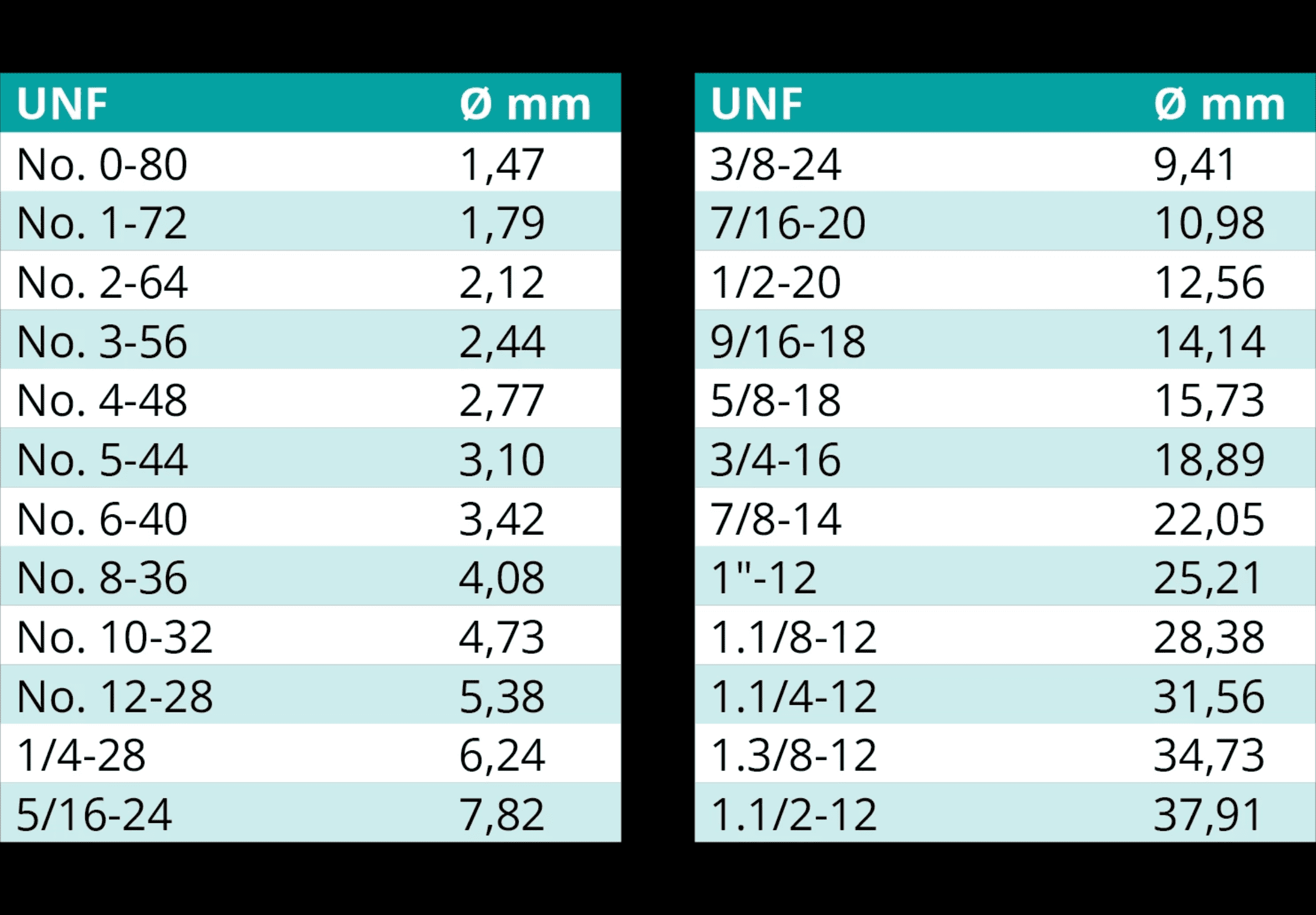

Den där tabellen du editerade in, om du plockat den från smaskin.se så avser "⌀ mm" rekommenderade borrdimensioner för gängtappar eller axeldimensioner för gängsnitt, just fyi. =)
