Hjälp, jag sågade av min ändhylsa!

[bekväm grop hejdå]

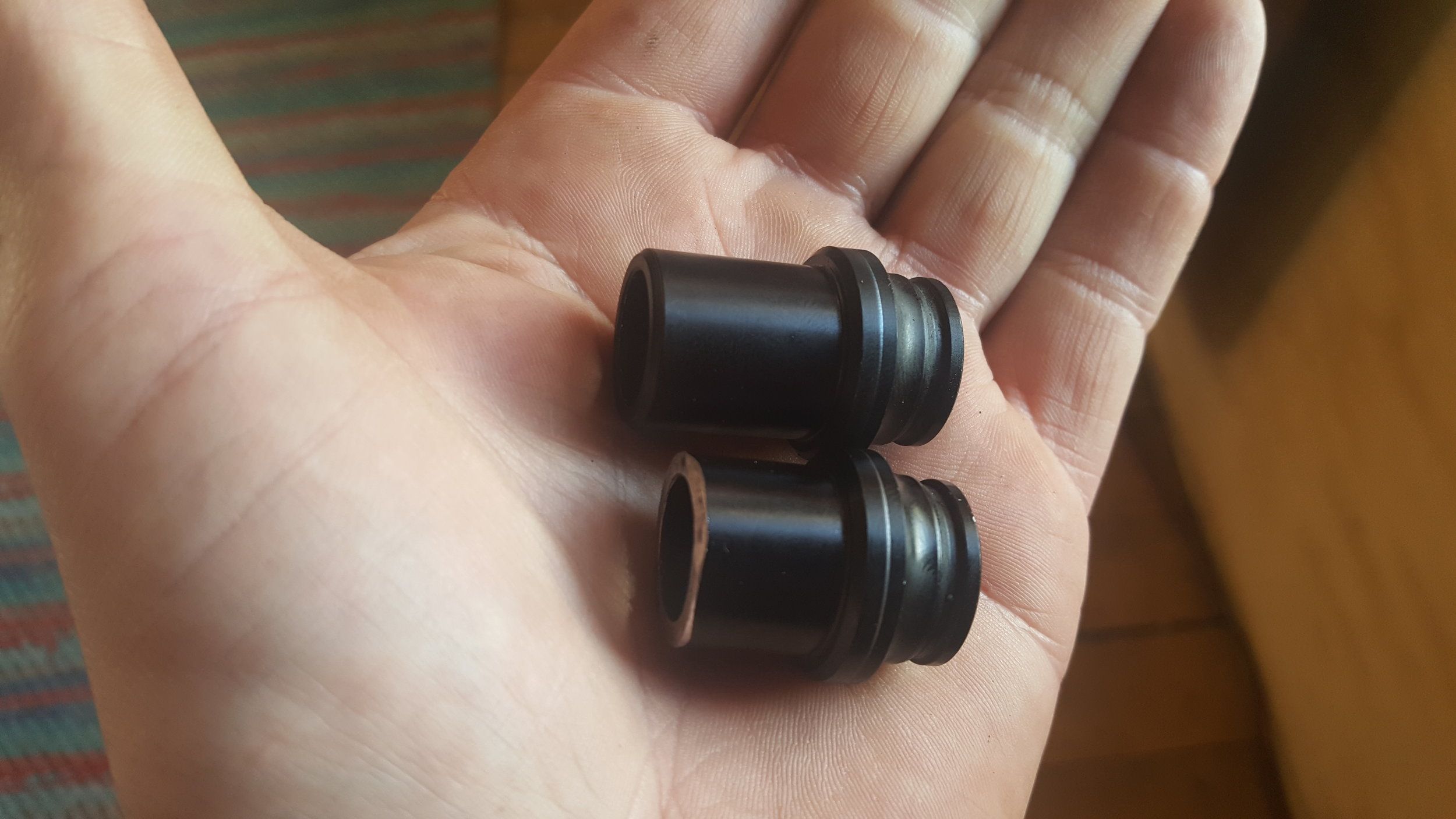

Någon gång var jag i desperat behov av en bricka med innerdiameter 15 mm och snodde en bit av av en ändhylsa till mitt Fuel-framnav från tillverkaren Superstar components. "Så här långa behöver de ju inte vara," tänkte jag.

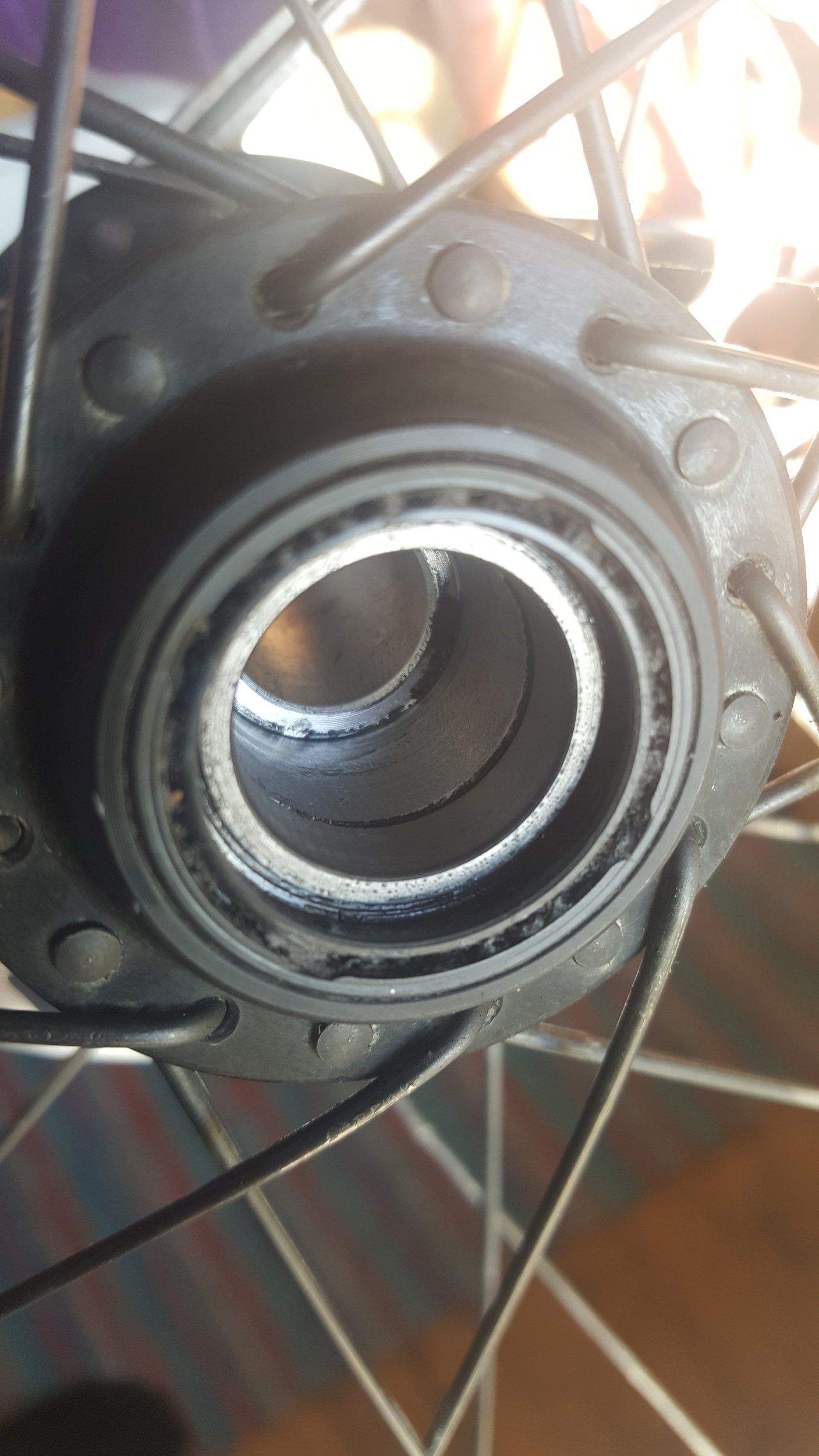

Nu vill jag använda ändhylsorna och drabbades av ånger. De kanske måste vara precis exakt sådär långa för att inte förspänningen av lagret ska sabbas? Så här ser det ut inne i navet:

Nu har jag mätt på navet och ändhylsorna, och jag får det till att inte ens den okapade hylsan når ända in till stoppet i navets innerhylsa. Hylsan är 0,3 mm kortare än vad hålet är djupt. Nu söker jag bekräftelse på att jag tänkte rätt från början, nämligen: "Så här långa behöver de ju inte vara!"

Navet har en innerhylsa (blå) som sitter helt oglappt och tajt mot lagren (röda) på båda sidor. Det är definitivt inte 0,6 mm glappt här, så det borde vara omöjligt för två okapade ändhylsor (gröna) att tryckas ihop så pass att de får stöd mot det inre steget inne i navets innerhylsa.

Tänker jag rätt? Det är bara köra och lagren kommer inte haverera?

Det som gnager är lite är att jag inte förstår varför de, om jag tänker rätt, bemödade sig att göra en innerhylsa med två olika diametrar och inte bara nöjde sig med ett rör. Hypotes: De vill inte att axeln ska haka sig på ändhylsan när axeln ska tryckas igenom.



[aben]

Någon gång var jag i desperat behov av en bricka med innerdiameter 15 mm och snodde en bit av av en ändhylsa till mitt Fuel-framnav från tillverkaren Superstar components. "Så här långa behöver de ju inte vara," tänkte jag.

Visa bilaga 522060

Nu vill jag använda ändhylsorna och drabbades av ånger. De kanske måste vara precis exakt sådär långa för att inte förspänningen av lagret ska sabbas? Så här ser det ut inne i navet:
Visa bilaga 522061

Nu har jag mätt på navet och ändhylsorna, och jag får det till att inte ens den okapade hylsan når ända in till stoppet i navets innerhylsa. Hylsan är 0,3 mm kortare än vad hålet är djupt. Nu söker jag bekräftelse på att jag tänkte rätt från början, nämligen: "Så här långa behöver de ju inte vara!"

Navet har en innerhylsa (blå) som sitter helt oglappt och tajt mot lagren (röda) på båda sidor. Det är definitivt inte 0,6 mm glappt här, så det borde vara omöjligt för två okapade ändhylsor (gröna) att tryckas ihop så pass att de får stöd mot det inre steget inne i navets innerhylsa.

Visa bilaga 522064

Tänker jag rätt? Det är bara köra och lagren kommer inte haverera?

Det som gnager är lite är att jag inte förstår varför de, om jag tänker rätt, bemödade sig att göra en innerhylsa med två olika diametrar och inte bara nöjde sig med ett rör. Hypotes: De vill inte att axeln ska haka sig på ändhylsan när axeln ska tryckas igenom.

Enligt din ritning i nedersta bilden kommer innerhylsan göra den genomgående axeln styvare, jag kan tänka mig att det kan ha en viss betydelse faktiskt för att hindra att lagren snedställs. Men även det du är inne på att det fungerar som styrning till den genomgående axeln kan säkert också vara ett skäl. Tror inte din avkapning påverkar, längden som är kvar borde vara tillräcklig. Att den okapade inte bottnar är ett måste för att kunna spänna mot inre lagerbanan och fixera den mot hylsan..



[bekväm grop hejdå]

Enligt din ritning i nedersta bilden kommer innerhylsan göra den genomgående axeln styvare, jag kan tänka mig att det kan ha en viss betydelse faktiskt för att hindra att lagren snedställs. Men även det du är inne på att det fungerar som styrning till den genomgående axeln kan säkert också vara ett skäl. Tror inte din avkapning påverkar, längden som är kvar borde vara tillräcklig. Att den okapade inte bottnar är ett måste för att kunna spänna mot inre lagerbanan och fixera den mot hylsan..

tack för svar! då tänker vi lika. jag tycker godstjocklekarna verkar lite biffigare än andra nav jag har att jämföra med, så jag har hopp om att det ändå är tillräckligt styvt.



[aben]

Det här med att såga av en navhylsa för att man behöver en bricka låter som något man gör sent på natten när man borde slutat meka för länge sedan, turligt nog inte lika allvarligt som att dra sönder gängor vilket nog är det vanligaste :)



[ething]

Detta är en väldigt vanlig konstruktion på MC. Där skall hylsorna INTE ligga emot varandra. Så länge det sticker in så att de når innanför lagret på varje sida borde det vara lugnt. Den inre hylsan är för att lagren inte belastas inåt, den bör ha något större innerdiameter än axeln så att de inte ligger emot varandra.
