[OT] Relä till frånluftsvärmepump Nibe 310

[Luzen]

Det relä som berättar för shuntmotorn att öppna har gett upp.
Röris vill förstås byta hela reläkortet men det känns onödigt dyrt.
Jag har sökt men inte hittat rätt relä och nu ställer jag hoppet till Happy.
(Jag är inte tillräckligt kunnig på området för att kunna titta i någon konverteringstabell etc)

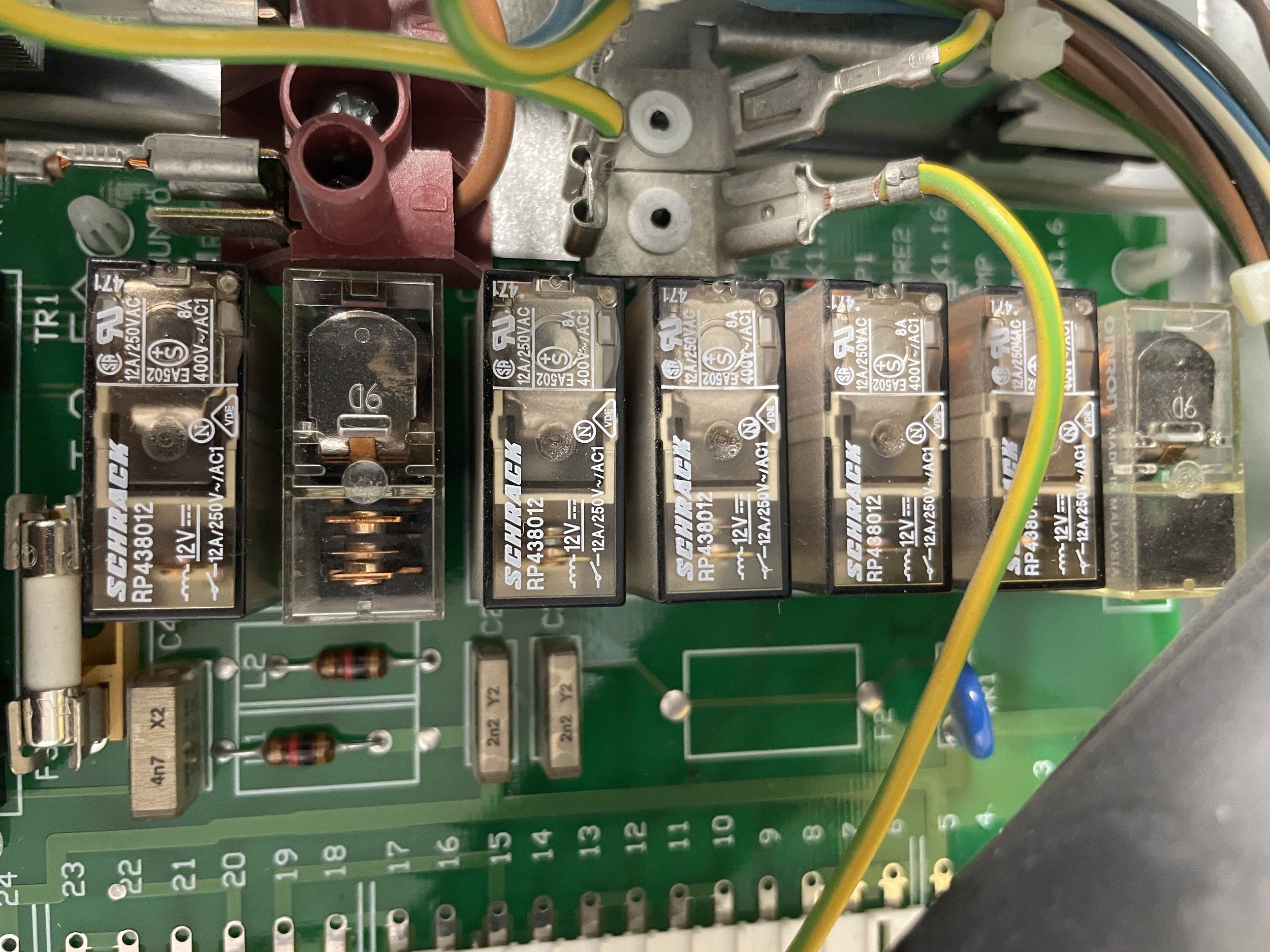

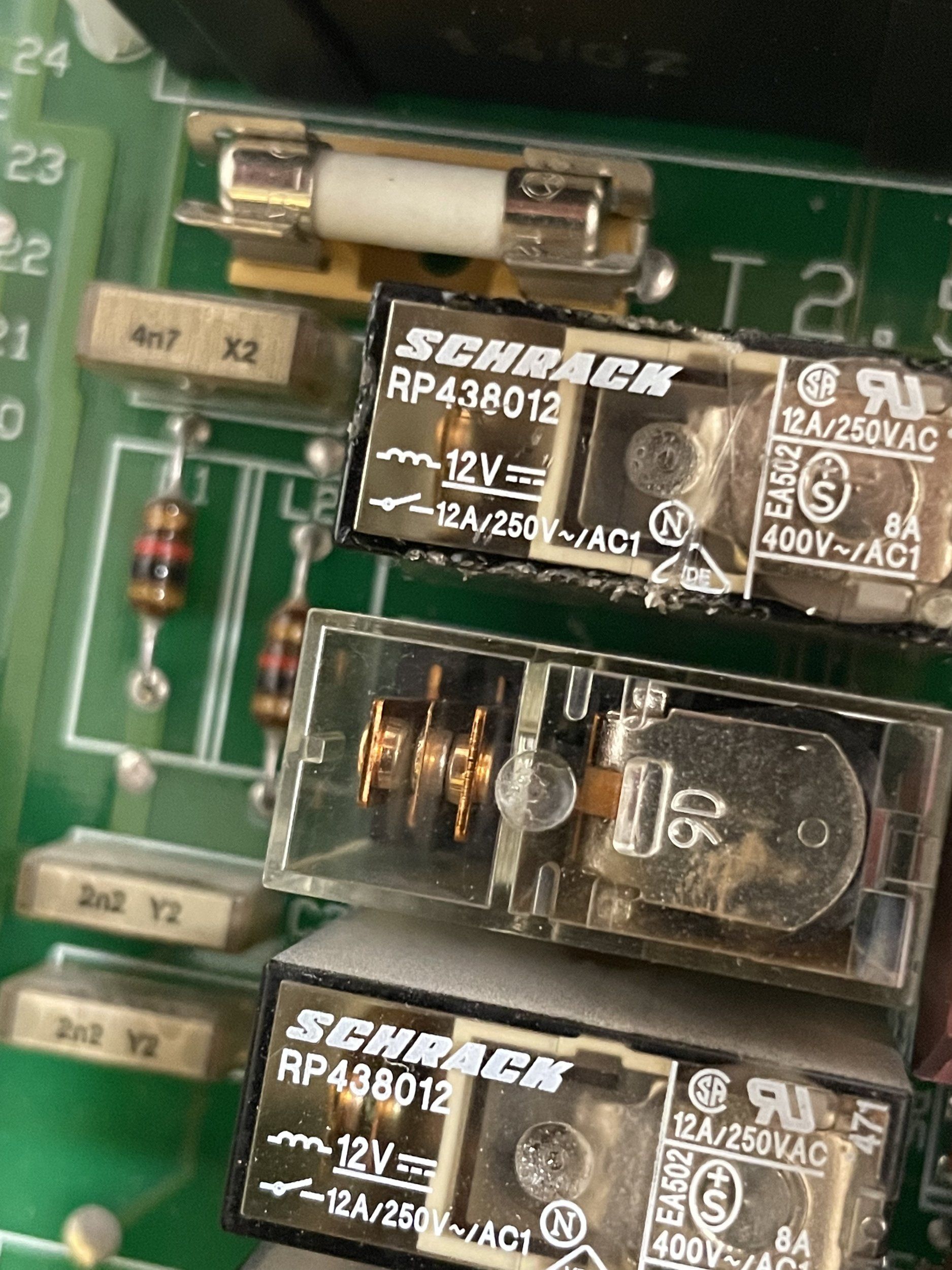

Det är det översta relät i bilden och är lödat i kortet.



[HejaSverige!]

Kanske?

https://www.mouser.se/ProductDetail/TE-Connectivity-Schrack/RP438012?qs=8wHch9UpSva6Zt7X07nR4Q%3D%3D



[Luzen]

Kanske?

https://www.mouser.se/ProductDetail/TE-Connectivity-Schrack/RP438012?qs=8wHch9UpSva6Zt7X07nR4Q%3D%3D

Det ser ut att kunna stämma med min bristande kunskap.
Lite surt med 20 EUR i frakt bara.



[Stumpy]

Det ser ut att kunna stämma med min bristande kunskap.
Lite surt med 20 EUR i frakt bara.

Malmökontoret har nog inget lokalt lager.
(Har också lite svårt att se hur de kan sitta på våning 9 i det huset.)



[Hasse#7]

Jag gissar att relät som gett upp används mycket mer än det på plats 3 uppifrån som är likadant. Överväg möjligheten att hitta ett till trasigt kort och ta relä därifrån. Kanske svårt men kanske inte.....



[Hasse#7]

Såg i ett VP-forum på fb att en kille skulle ta hem en Nibe 310 den 25/9 för att plocka reservdelar. Går kanske att få något därifrån. Såg dock inte plats.



[Luzen]

Såg i ett VP-forum på fb att en kille skulle ta hem en Nibe 310 den 25/9 för att plocka reservdelar. Går kanske att få något därifrån. Såg dock inte plats.

Hm. Hittar inte, kan du länka Hasse?



[Hasse#7]

Snart...



[Hasse#7]

https://m.facebook.com/groups/197533724263357/permalink/1039917970024924/



[Luzen]

https://m.facebook.com/groups/197533724263357/permalink/1039917970024924/

Tack Hasse! Letade på varmepumpsforum.se…



[Hasse#7]

Tack Hasse! Letade på varmepumpsforum.se…

Ingen orsak. Hoppas det löser sig.



[Fredrik S]

Finns det någon bild från baksidan?
Finns det någon chans att ett relä avsett för montering i sockel skulle kunna passa? Alltså att det är samma hålbild i kretskortet som i sockeln?



[Luzen]

”Finns det någon bild från baksidan?
Finns det någon chans att ett relä avsett för montering i sockel skulle kunna passa? Alltså att det är samma hålbild i kretskortet som i sockeln?””•••
Menar du från baksidan reläkortet så har jag inte det.



[Fredrik S]

”Finns det någon bild från baksidan?
Finns det någon chans att ett relä avsett för montering i sockel skulle kunna passa? Alltså att det är samma hålbild i kretskortet som i sockeln?””•••
Menar du från baksidan reläkortet så har jag inte det.

Ja, det var det jag menade. Vi har relän på jobbet, men dom är för montering I sockel, inte för lödning.



[Luzen]

Ja, det var det jag menade. Vi har relän på jobbet, men dom är för montering I sockel, inte för lödning.

Aha. Det övergår min kunskap dock. Det är inte plats bakom kortet att varken ta en bild eller montera något.

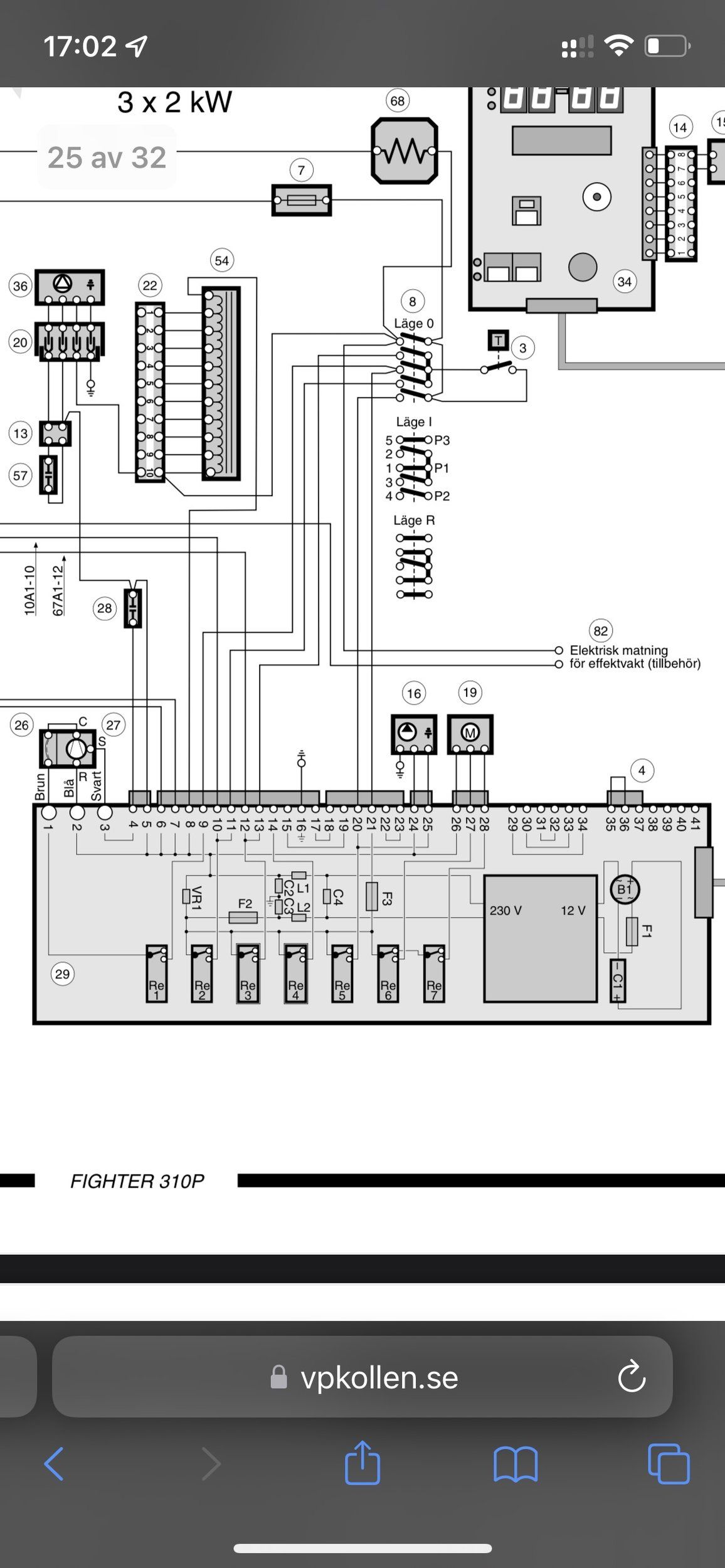

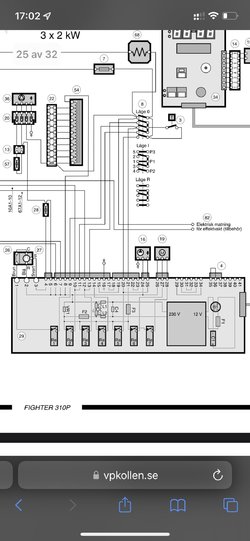

Det är relä 7 på bilden. Ev är även relä 6 lite segt då jag upplever att inte shunten stänger ibland som den skall heller.



[Pfaff]

Reläsockel för lödmontage: https://www.conrad.se/p/relaesockel-1-st-panasonic-jw2ps-serie-panasonic-serie-jw-505131
Sen får du klämma dit ett relä med rätt funktion. Finns säkert på samma ställe.
