Torpedo Duomatic 102 låser sig

[johannesvartaget]

Hej!

Jag har haft återkommande problem med mitt nav i titeln. Det är tredje gången nu på kort tid som navet har låst sig och jag undrar om någon har haft samma eller liknande problem och kanske har en lösning.

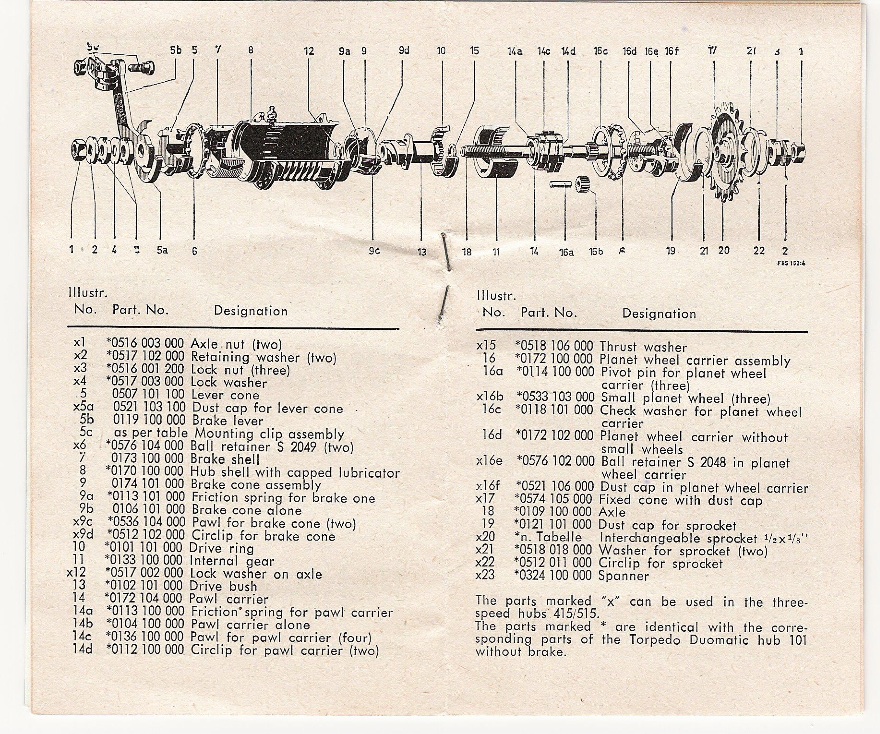

Första gången var det låsningsfjädern för klackarna till bromskonan som nöp fast. (9a på bilden nedan)
Andra gången hade ena bromsklacken fått en smäll och fått "grader" i spåret där samma låsfjädern löper som ovan.

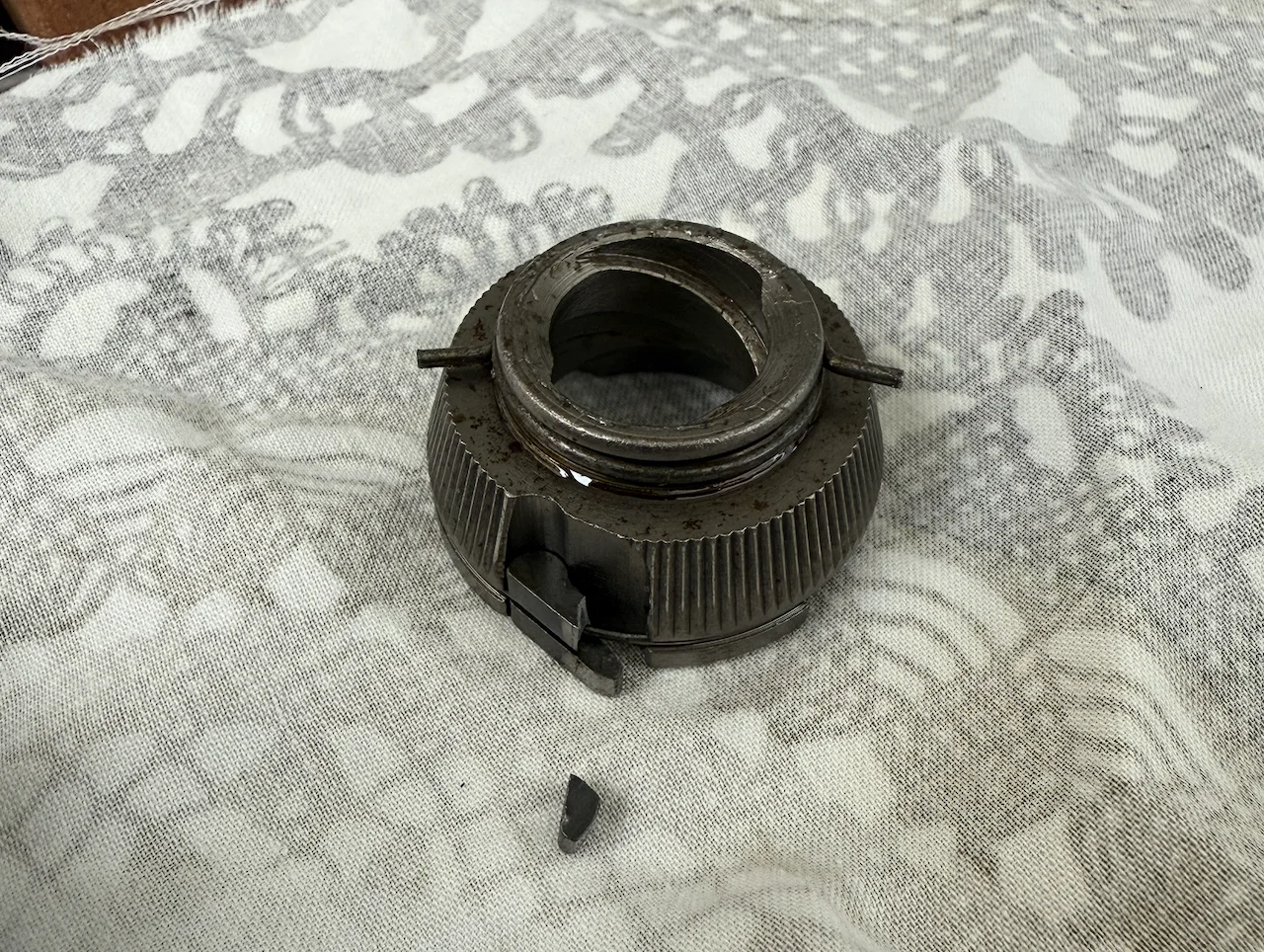

Och nu tredje gången gick ena bromsklacken sönder.

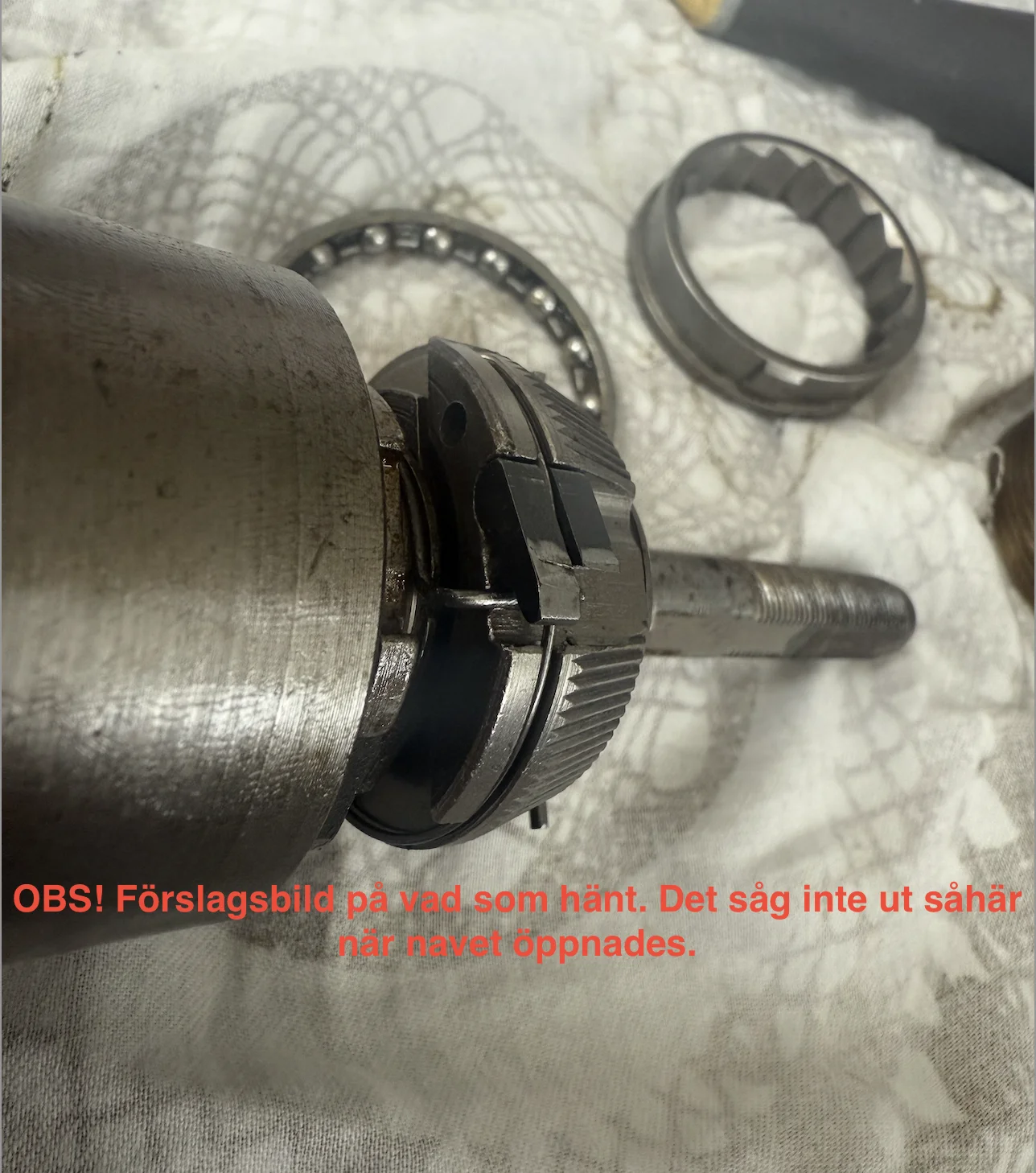

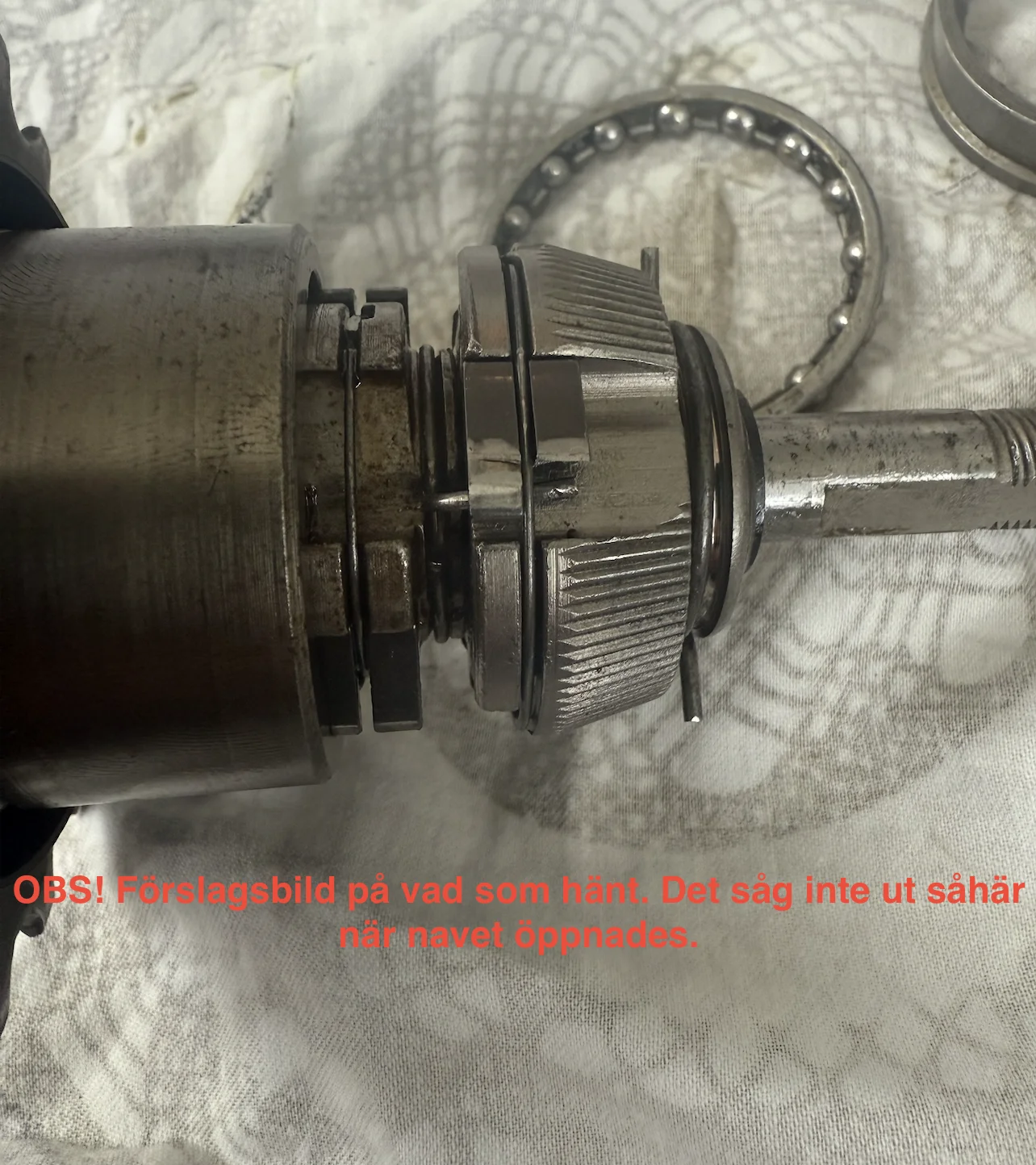

Jag funderar på om styr fjädern (14a) åker ur hålet den sitter i bromskonan och orsakar problem, den var nämligen lite böjd ena gången jag tog isär navet.

Om någon känner igen problemet så tar jag gärna emot förslag och rekommendationer på vad man kan göra eller kontrollera.



[Batavus]

Hej! Jag har inte sånt, och har aldrig sett något så coolt, men vill fråga om hjulaxeln är rak.



[johannesvartaget]

Hej! Jag har inte sånt, och har aldrig sett något så coolt, men vill fråga om hjulaxeln är rak.

Tack! Ja det är verkligen ett märkligt fenomen detta.
Axeln är kontrollerad och den är rak.



[Batavus]

"Here’s a response I rec’d from Marco for a different problem – my duomatic seized and stopped turning after a few miles. This advice completely fixed it. He is referring to the diagram he sent me which I’ve posted, along with his explanation here: http://newbiewrench.blogspot.com/

“Hi Harold,

please check the right mounting of the parts:
25 – 13. It´s important that the part Nr.19 reaches with the wire into a hole on part 14. Also the wires of part 13 (14) must be reach into the little spaces of part 11.”

Gruß,
Marco” "

F&S / Torpedo DUOMATIC

Links: Pictures and Explosion Drawings (German): Andree Schote is the reference concerning Fichtel & Sachs Torpedo Duomatic gear hubs. Spareparts and used hubs (German): Jens Hansen is another …

hubstripping.wordpress.com

Addut: https://www.700c.dk/?duomatic-rebuild



[johannesvartaget]

"Here’s a response I rec’d from Marco for a different problem – my duomatic seized and stopped turning after a few miles. This advice completely fixed it. He is referring to the diagram he sent me which I’ve posted, along with his explanation here: http://newbiewrench.blogspot.com/

“Hi Harold,

please check the right mounting of the parts:
25 – 13. It´s important that the part Nr.19 reaches with the wire into a hole on part 14. Also the wires of part 13 (14) must be reach into the little spaces of part 11.”

Gruß,
Marco” "

F&S / Torpedo DUOMATIC

Links: Pictures and Explosion Drawings (German): Andree Schote is the reference concerning Fichtel & Sachs Torpedo Duomatic gear hubs. Spareparts and used hubs (German): Jens Hansen is another …

hubstripping.wordpress.com

Addut: https://www.700c.dk/?duomatic-rebuild

Tack, ska ge det ett försök imorgon.



[Batavus]

Hoppas det var det! Intressant system. Baktrampsväxel hade jag på min första egna, men om det har med saken att göra vet jag inte, och ingen annan heller.
