Bakväxel tar i ekrarna. med bilder.

Luzen

Luzen

Aktiv medlem
Bakväxel tar i ekrarna. med bilder.
Jag har fått problem med att bakväxeln nuddar ekrarna. Det är cagen vid övre rulltrissan som snuddar vid ekrarna när jag tar i och hjulet flexar lite. Noterar att växeln ligger mycket nära ekrarna, bara ett par millimeter ifrån. Kedjelinjen ser bra ut, när kedjan ligger på största klingan ikassetten och minsta fram går kedjan rakt ner genom cagen.

Navet är ett enklare Shimano, kassetten Shimano105 5700, bakväxel Shimano105 5700, reglage Shimano 105 5700.

Jag har inte gjort några justeringr i år jag kan härleda till felet.

Senast ändrad:
Bakväxel tar i ekrarna. med bilder.
Luzen sa:
Jag har fått problem med att bakväxeln nuddar ekrarna. Det är cagen vid övre rulltrissan som snuddar vid ekrarna när jag tar i och hjulet flexar lite. Noterar att växeln ligger mycket nära ekrarna, bara ett par millimeter ifrån. Kedjelinjen ser bra ut, när kedjan ligger på största klingan ikassetten och minsta fram går kedjan rakt ner genom cagen.

Navet är ett enklare Shimano, kassetten Shimano105 5700, bakväxel Shimano105 5700, reglage Shimano 105 5700.

Jag har inte gjort några justeringr i år jag kan härleda till felet.
Klicka för att se resterande...

Krökt växelöra ?

Bakväxel tar i ekrarna. med bilder.
Hasse#7 sa:
Luzen sa:
Jag har fått problem med att bakväxeln nuddar ekrarna. Det är cagen vid övre rulltrissan som snuddar vid ekrarna när jag tar i och hjulet flexar lite. Noterar att växeln ligger mycket nära ekrarna, bara ett par millimeter ifrån. Kedjelinjen ser bra ut, när kedjan ligger på största klingan ikassetten och minsta fram går kedjan rakt ner genom cagen.

Navet är ett enklare Shimano, kassetten Shimano105 5700, bakväxel Shimano105 5700, reglage Shimano 105 5700.

Jag har inte gjort några justeringr i år jag kan härleda till felet.
Klicka för att se resterande...

Krökt växelöra ?
Klicka för att se resterande...

Nej, det ser helt rakt ut. Kedjan hänger verkligen riktigt fint rakt ner och den växlar bra genom hela kassetten.

Bakväxel tar i ekrarna. med bilder.
Cykla inte mer innan du löst det. Har fått in bakväxeln i hjulet några gånger, och det blir i bästa fallet dyrt. I värsta fallet slutet för ramen.

Sitter öra och växel fast ordentligt? Om växel och kasett är ok annars, återstår hjulet. Lösa ekrarar? Sitter hjulet rakt i dropouts osv (borde påverka växling iofs).

Bakväxel tar i ekrarna. med bilder.
Freddie L sa:
Cykla inte mer innan du löst det. Har fått in bakväxeln i hjulet några gånger, och det blir i bästa fallet dyrt. I värsta fallet slutet för ramen.

Sitter öra och växel fast ordentligt? Om växel och kasett är ok annars, återstår hjulet. Lösa ekrarar? Sitter hjulet rakt i dropouts osv (borde påverka växling iofs).
Klicka för att se resterande...
Nej, det blir inte mer cyklat tills jag löst dt. Tänkte köra ett lopp i Danmark nästa vecka så börjar bli orolig.
Alld det du listar finns på plats och är åtdraget.

Bakväxel tar i ekrarna. med bilder.
Skruva på limit-skruven? Vad som ser bra ut, och vad som faktiskt kan funka är inte alltid samma. Kanske kan du ta in ytterläget någon mm med bibehållen funktion?

Bakväxel tar i ekrarna. med bilder.
Freddie L sa:
Skruva på limit-skruven? Vad som ser bra ut, och vad som faktiskt kan funka är inte alltid samma. Kanske kan du ta in ytterläget någon mm med bibehållen funktion?
Klicka för att se resterande...

Om ändlägesskruven är lite för tillåtande kanske man drar in cagen lite extra vid belastning.

Bakväxel tar i ekrarna. med bilder.
Bakväxel tar i ekrarna. med bilder.
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.

Bakväxel tar i ekrarna. med bilder.
andrewmtb sa:
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.
Klicka för att se resterande...

Allt ser helt perfekt rakt ut.
Skulle man kunna sätta någon distans innanför kassetten för att få ut det någon mm?

Bakväxel tar i ekrarna. med bilder.
Luzen sa:
andrewmtb sa:
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.
Klicka för att se resterande...

Allt ser helt perfekt rakt ut.
Skulle man kunna sätta någon distans innanför kassetten för att få ut det någon mm?
Klicka för att se resterande...

Du får sansa dig och inte släppa ut 1500W direkt.

Bakväxel tar i ekrarna. med bilder.
Hasse#7 sa:
Luzen sa:
andrewmtb sa:
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.
Klicka för att se resterande...

Allt ser helt perfekt rakt ut.
Skulle man kunna sätta någon distans innanför kassetten för att få ut det någon mm?
Klicka för att se resterande...

Du får sansa dig och inte släppa ut 1500W direkt.
Klicka för att se resterande...
Det är tur att en mikrosekund är kort :-)

Bakväxel tar i ekrarna. med bilder.
Luzen sa:
andrewmtb sa:
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.
Klicka för att se resterande...

Allt ser helt perfekt rakt ut.
Skulle man kunna sätta någon distans innanför kassetten för att få ut det någon mm?
Klicka för att se resterande...

Du menar utöver den distans som redan bör sitta där (beroende på hjulen kanske) ?
Jag har den där distansen som följer med hjulen som är typ 1.5-1.8mm bakom kassetten iaf :)

Senast ändrad:
Bakväxel tar i ekrarna. med bilder.
andrewmtb sa:
Luzen sa:
andrewmtb sa:
Har samma setup på min andra cykel. 105 5700.
11-25 kassett och RS80 hjul, jag kollade precis och har 4mm mellan eker och växelöra som worst case.
Så kolla ändlägesskruven samt att inget är böjt som skrivet ovanför.
Klicka för att se resterande...

Allt ser helt perfekt rakt ut.
Skulle man kunna sätta någon distans innanför kassetten för att få ut det någon mm?
Klicka för att se resterande...

Du menar utöver den distans som redan bör sitta där (beroende på hjulen kanske) ?
Jag har den där distansen som följer med hjulen som är typ 1.5-1.8mm bakom kassetten iaf :)
Klicka för att se resterande...

Jag har inte haft av kassetten i år och felet har uppkommit senaste veckan.

Bakväxel tar i ekrarna. med bilder.

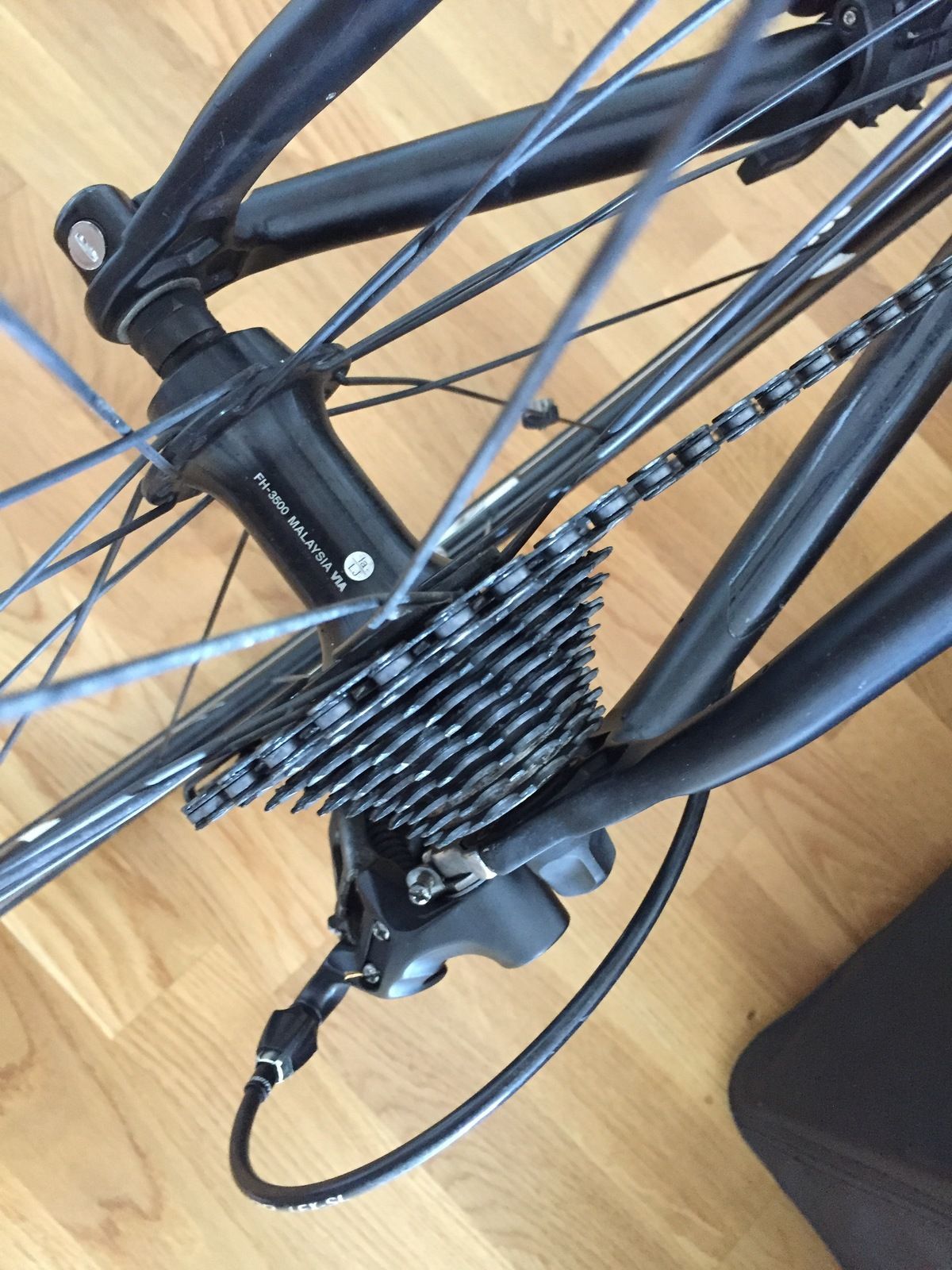

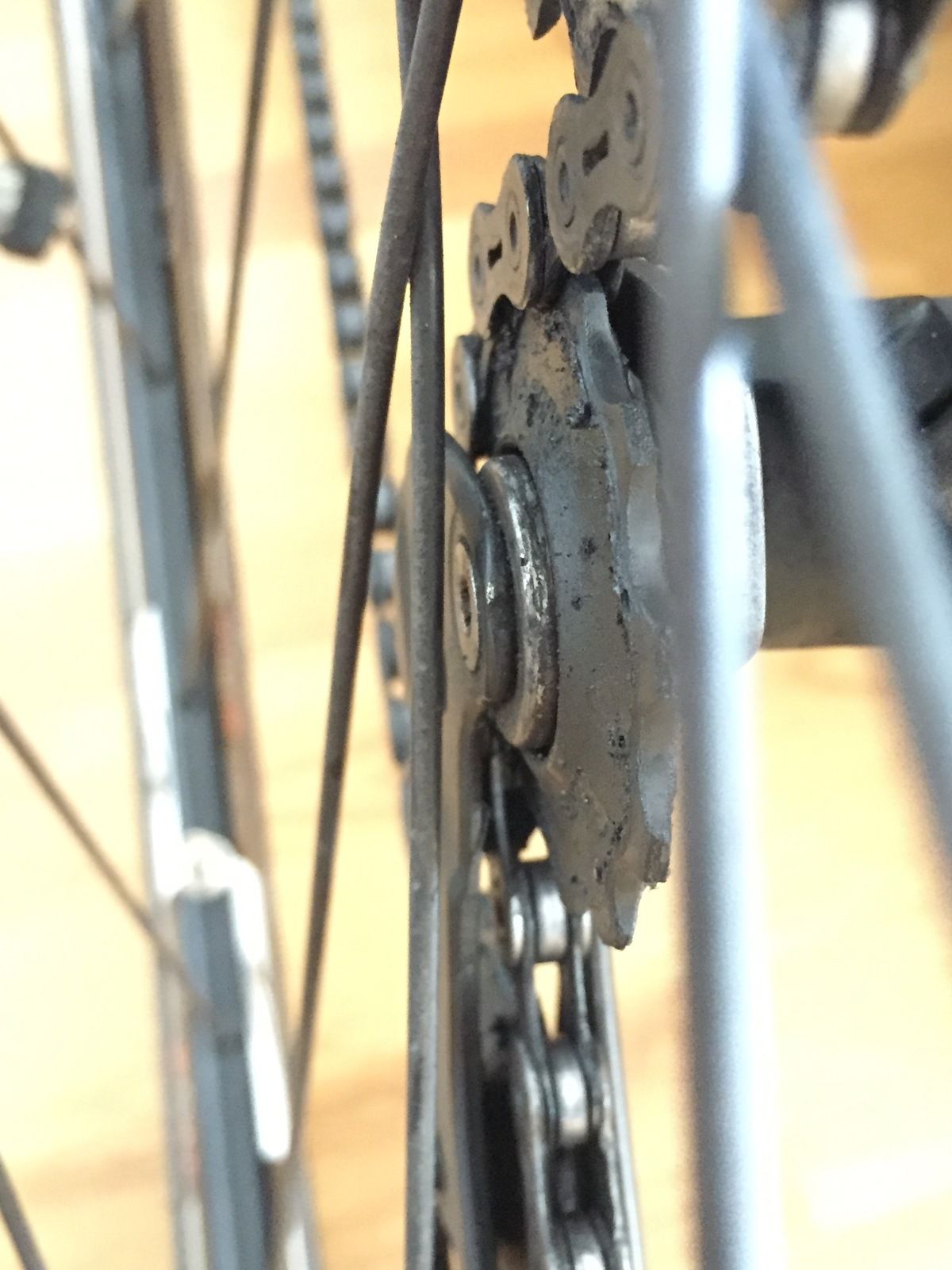

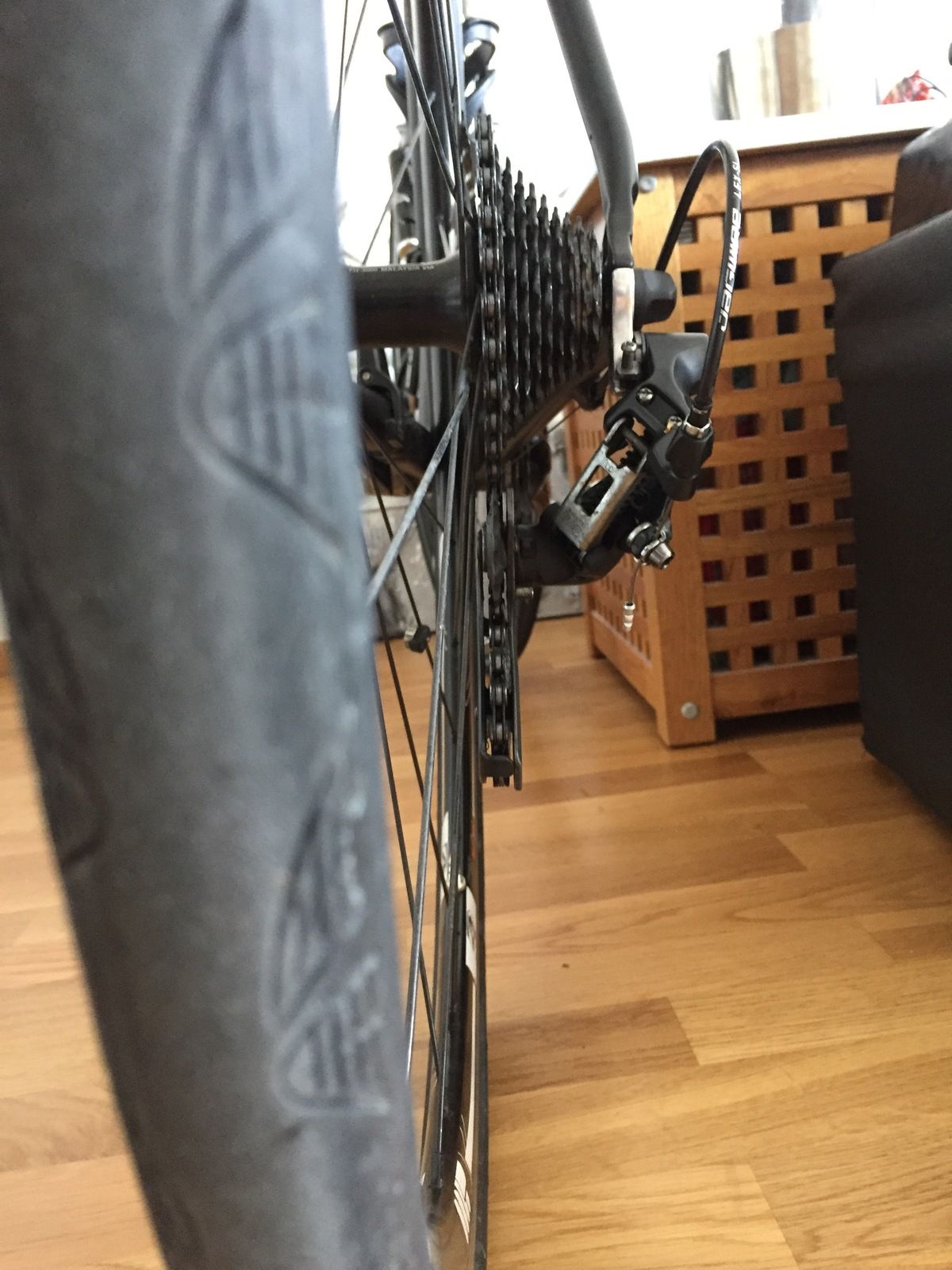

Så här ser det ut, med skitig drivlina.


Bilagor

  • 1.jpg
    162.2 KB · Besök: 210
  • 2.jpg
    274.6 KB · Besök: 252
  • 3.jpg
    199.6 KB · Besök: 248
Bakväxel tar i ekrarna. med bilder.

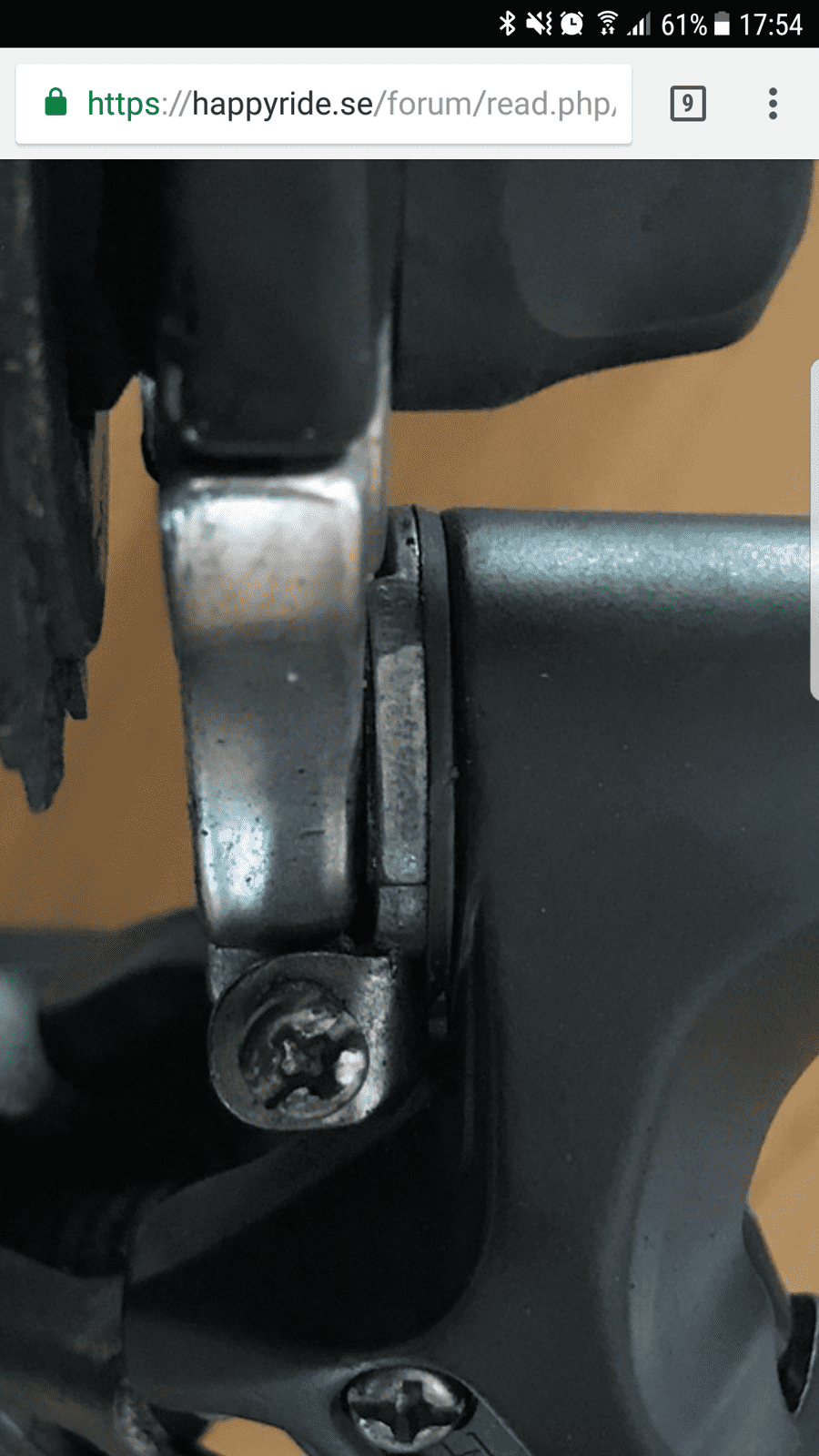

Kanske bara är bilden, men jag tycker växelörat ser ut att vara böjt inåt. Skruva ut det och lägg det på en platt yta, t ex spishällen. Den skall inte vicka då.

Bakväxel tar i ekrarna. med bilder.
105 5700 är väl ett 10-delat system? På bilden ser det ut som du har 10 drev på kassetten
a) är bakväxeln t ex 5701 för 10-delat eller en för 11 delat som varit inskruvad? Vet galen fråga men ...
b) är bodyn för 11-delat och du har glömt att sätta dit distansbrickan för 10-drev igen?
c) Växeln är för långt inskruvad i ändläget (borde iofs inte gå rent då)
d) kolla örat igen

Pröva allt.

Bakväxel tar i ekrarna. med bilder.
En pysslig åtgärd som behandlar symptomen - bygg om hjulets drivsida. Den här gången så att de dragande ekrarna hamnar på utsidan i korset. Då blir glappet större när du trampar.
Nån här har ekrat hela drivsidan med skalle-ut för att få mer plats.

Bakväxel tar i ekrarna. med bilder.

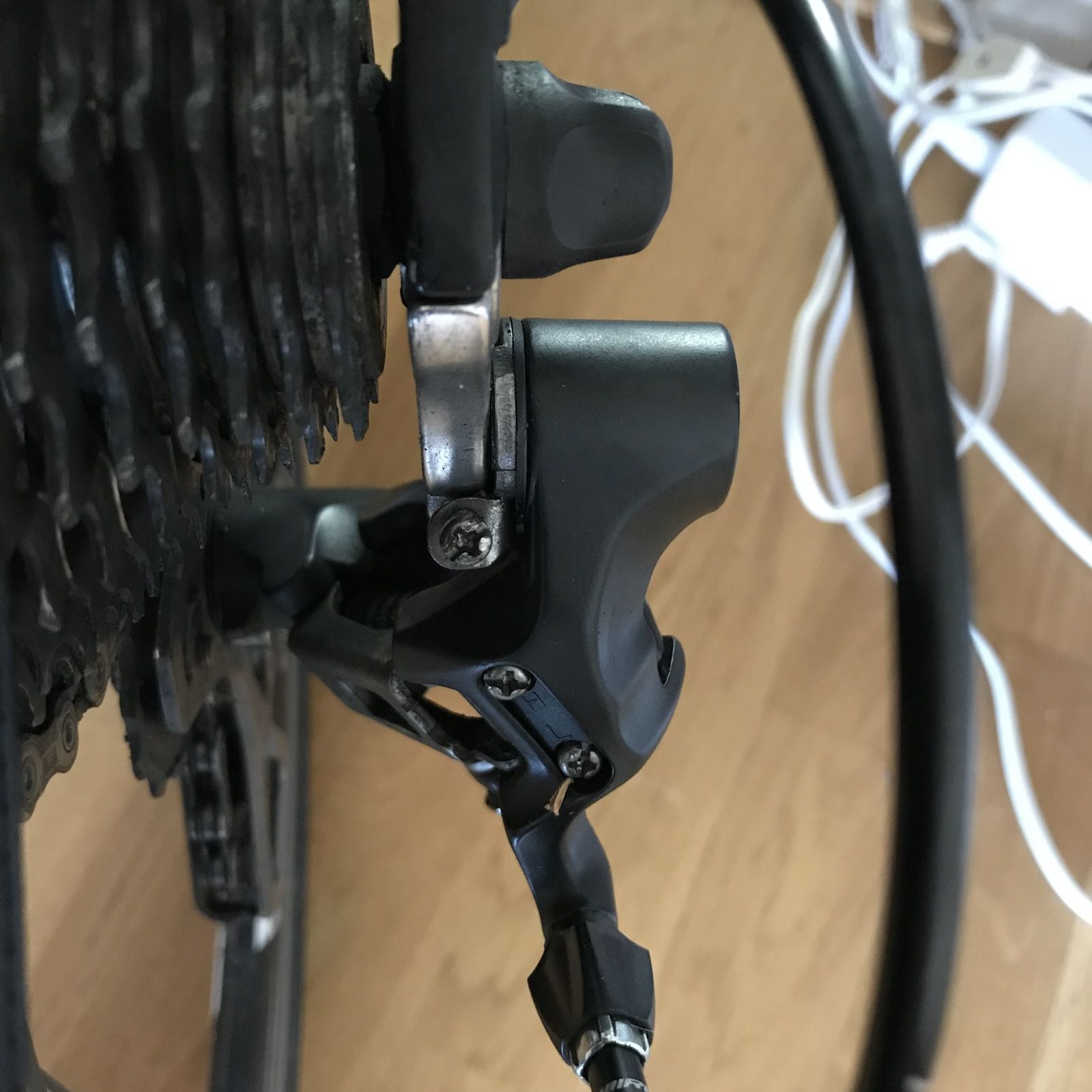

Här är (en inte så bra) bild på växelörat. Följer ramen väldigt bra och är inte snett.


Bilagor

  • 6E9E87BA-EABB-446B-9FD9-CE331525586E.jpeg
    204.8 KB · Besök: 147
Bakväxel tar i ekrarna. med bilder.
Fjärdebrunn sa:
105 5700 är väl ett 10-delat system? På bilden ser det ut som du har 10 drev på kassetten
a) är bakväxeln t ex 5701 för 10-delat eller en för 11 delat som varit inskruvad? Vet galen fråga men ...
b) är bodyn för 11-delat och du har glömt att sätta dit distansbrickan för 10-drev igen?
c) Växeln är för långt inskruvad i ändläget (borde iofs inte gå rent då)
d) kolla örat igen

Pröva allt.
Klicka för att se resterande...

A ja för 10-delat
B för 10-delat
C provat att skruva så långt att det inte går att få upp kedjan på största
D örat ser fortfarande rakt ut.

Men tack ändå!

Bakväxel tar i ekrarna. med bilder.
Luzen sa:
Fjärdebrunn sa:
105 5700 är väl ett 10-delat system? På bilden ser det ut som du har 10 drev på kassetten
a) är bakväxeln t ex 5701 för 10-delat eller en för 11 delat som varit inskruvad? Vet galen fråga men ...
b) är bodyn för 11-delat och du har glömt att sätta dit distansbrickan för 10-drev igen?
c) Växeln är för långt inskruvad i ändläget (borde iofs inte gå rent då)
d) kolla örat igen

Pröva allt.
Klicka för att se resterande...


D örat ser fortfarande rakt ut.

Men tack ändå!
Klicka för att se resterande...

Skulle vilja säga att om det ser rakt ut är en klen tröst.
Sen kan det väl vara själva växeln som är sned också.

Bakväxel tar i ekrarna. med bilder.
F.ö.kan jag säga att jag sett och berättat för förvånande många gruppmedcyklister att deras växelöron är krökta (jag har nog någon diagnos/fetisch att kolla sånt när jag ligger på rulle?). Har man inte kvar plastskivan vid navet så kan det bli jättetråkigt. Att aldrig ställa/lägga hojjen mot något med växelsidan inåt/nedåt kanske är en bra vana...

Bakväxel tar i ekrarna. med bilder.
Menar ni att det borde sitta en distans innanför bodyn om jag har 10delad kassett?
Eller på bodyn?
På dessa hjulen har jag aldrig haft av bodyn men väl kassetten.
Enda distans jag hittar är den mellan 14 och 15 på kassetten.?

Senast ändrad:
Bakväxel tar i ekrarna. med bilder.
Det ska vara en 1mm innanför en 5700-kassett.
Men har du inte gjort något i år som du ju säger så kan det ju givetvis inte vara det...

Bakväxel tar i ekrarna. med bilder.
Luzen sa:
Menar ni att det borde sitta en distans innanför bodyn om jag har 10delad kassett?
Eller på bodyn?
På dessa hjulen har jag aldrig haft av bodyn men väl kassetten.
Enda distans jag hittar är den mellan 14 och 15 på kassetten.?
Klicka för att se resterande...


Bilagor

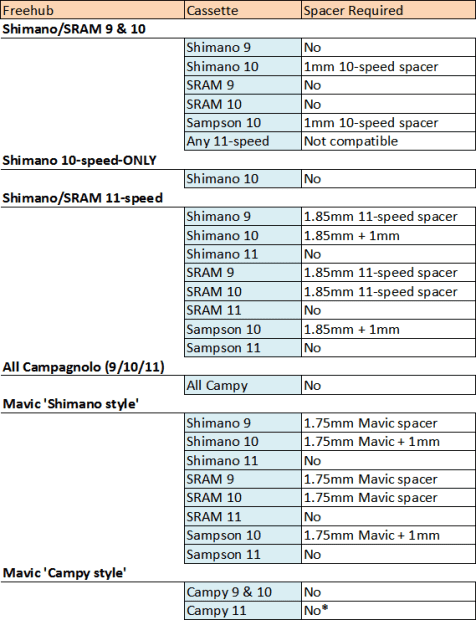

  • 59848-largest_Cassette_Chart_2013_Rev3.png
    27.7 KB · Besök: 139
Bakväxel tar i ekrarna. med bilder.
Den där tabellen ljuger lite för det är bara ultegra / duraace på äldre kassetter och 105/ultegra/duraace på nyare (10d).
(Shimano 10-speed only funkar ju bara med äldre ultegra / duraace och nyare 105/ultegra/duraace (10d))

Bakväxel tar i ekrarna. med bilder.

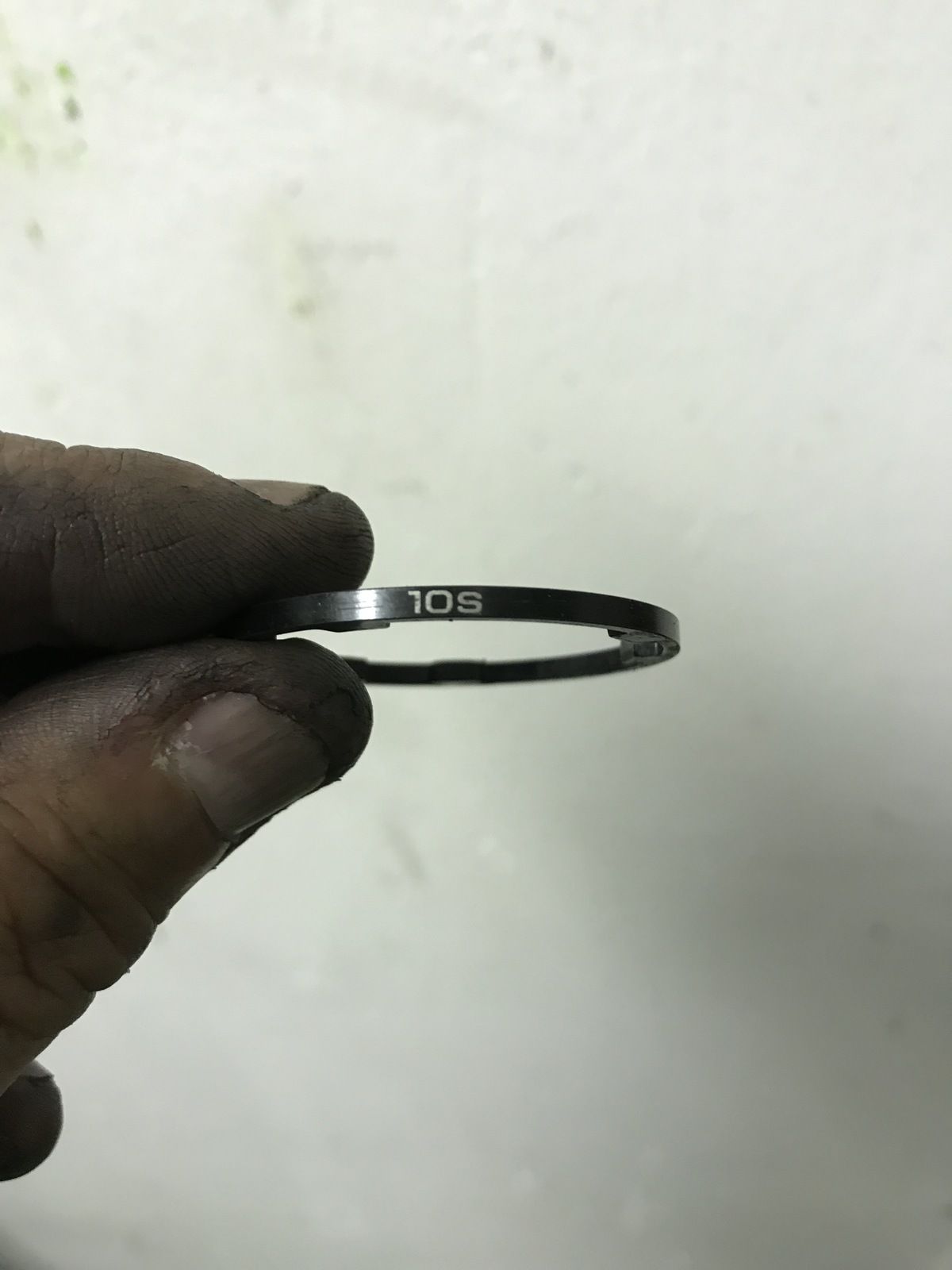

Det är alltså en sån här det skall vara.
Just denna kommer från min MTb med Sun Ringle nav och verkar vara lite bredare är 1 mm.


Bilagor

  • A56E4A4D-E6BD-4222-87E0-1D026E99AD8D.jpeg
    72.8 KB · Besök: 106
Bakväxel tar i ekrarna. med bilder.
Ja, det var visst 2 såna liknande i min mtbkassett.
Jaja. Birde vara en enkel match att få hos lbs imorgon.
Men 1 mm ger ändå inte mycket space.tog av örat igen och la på helt platt underlag och det verka rakt.

Bakväxel tar i ekrarna. med bilder.
Tack alla för hjälpen!
Spacer får jag i morgon och med ett tajtare ändläge och monterat om bakväxeln så kommer det funka.

Bakväxel tar i ekrarna. med bilder.
Skönt du löste det. Hur misstänker/vet man att växel tar emot ekrarna? Jag har ett ljud i cykeln som låter som att något tar emot ekrarna, men jag tänker att det var skivbromsarna som rasslar.

Finns det något test eller liknande för att definitivt säkerställa att det inte är ditt problem?

Bakväxel tar i ekrarna. med bilder.
Det är lätt att missa ett skevt växelfäste,behövs inte mycket för att de ska bli fel längst ut på växelföraren. Att ta av örat och lägga det plant är inte ett säkert sätt att utesluta felet.
Tänk på att du behöver marginal så att hjul och ram kan flexa när du ställer dig upp och bräcker i en backe.

Bakväxel tar i ekrarna. med bilder.
Meistro sa:
Skönt du löste det. Hur misstänker/vet man att växel tar emot ekrarna? Jag har ett ljud i cykeln som låter som att något tar emot ekrarna, men jag tänker att det var skivbromsarna som rasslar.

Finns det något test eller liknande för att definitivt säkerställa att det inte är ditt problem?
Klicka för att se resterande...

JAg förstår inte riktigt frågan men manser på bilderna att växeln ligger för nära och den tar i så fort hjulet flexar lite.
