batteri till lampbygge

M

masen1

Ny medlem
batteri till lampbygge
Tänkt bygga en pannlampa kring 12v osram IRC 20w.
någon som sitter inne med info om ett bra batteri? (ej bly)
hade tänkt seriekoppla 2st racingackar från kjell&co 3000mAh 199kr/st:
ack.jpg ht=259

blir dock lite mkt fräs (14.4v)....livslängd på lampan??

tips mottages tacksamt

Senast redigerad av en moderator:
batteri till lampbygge
Prova med de batterierna, och ge sedan rapport. Är lite sugen efter ett prisvärt alternativ till den blyklump jag idag har.
Tror lampan pallar det, om inte får du väl ta en av Osrams Longlife istället, de pallar det ännu bättre (i teorin iaf).
// Oskar

batteri till lampbygge
masen skrev:
-------------------------------------------------------
> Tänkt bygga en pannlampa kring 12v osram IRC
> 20w.
> någon som sitter inne med info om ett bra
> batteri? (ej bly)
> hade tänkt seriekoppla 2st racingackar från
> kjell&co 3000mAh 199kr/st:
>
> blir dock lite mkt fräs (14.4v)....livslängd på
> lampan??

Livslängden borde bli c:a 10-12% av den ursprungliga, kolla i figuren:


Men om jag kommer ihåg rätt skall Osram IRC ha en livslängd på 4000h.
400 timmar borde väl räcka till många träningstillfällen?

Du kommer däremot att få ganska kort drifttid med 14,4V/3Ah-batteriet;
14,4 x 3 = 43Wh
Lampans förbrukning: 26W (ur figuren ovan)

Tid: 43/20= MAX 1 timme 40min

Räcker det?

Annars är väl enklaste sättet att köpa två batterier till, seriekoppla dem och sedan parallellkoppla båda 14,4V/3Ah-packarna. Det står lite mer, och finns en figur på en sådan koppling, här:
http://happymtb.org/forum/read.php/1/475152/493625#msg-493625



/Håkan

batteri till lampbygge
En sak till om RC-packet från Kjell:
4 st 7,2V/3000mAh-packar kommer att väga en hel del.

Enl Kjells-hemsida så väger en NiMH-cell på 3000mAh 55g.
Det gör att 4 st 7,2V/3000mAh-packar kommer att väga över 1300g.

Personligen skulle jag dessutom koplla in en säkring mellan batteriet och kontakten på var och en av de 4 RC-packarna.
Men det är jag det....


/Håkan

batteri till lampbygge
om man tittar på vanliga blyackumaltorer på samma antal volt o antal mAh, så ligger dom runt 2,8kg..så då tycker jag det är rätt ok med ca 1400g. :D

mm en säkring borde man nog ha om något mot all förmodan hända.
är det någon som vet bra vattensäkra kontkater, typ som dom har på Niteriders lampor?

batteri till lampbygge
Visst är vikt ett problem och Batteryspace.com har en del av lösningen för det....

4 7,2V/3Ah-packar från Kjell.com => 86Wh men med en vikt på över 1,3kg

hos Batteryspace.com finns det en del intressanta LiIon-packar, tex den här:
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2218
14,8V/7,2Ah 106Wh 600g inkl vattenflaskan(?) och laddare för 165 USD
klarar men sig med lägre kapacitet blir det både lättare och billigare
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2889
14,8V/4,8Ah (71Wh) 380g inkl laddare för 98 USD

Kanske kan vara intressant för ngn, eller?


/Håkan

batteri till lampbygge
Det kan helt klart vara intressant för någon, tack för länkarna.
Blir ett halogenbygge till att börja med, men jag kommer att
hålla utkik efter roliga dioder på Electronica mässan. Är sugen
på att bygga något kompakt med allt i samma kapsel.

//j

batteri till lampbygge
Mitt lilla bygge:

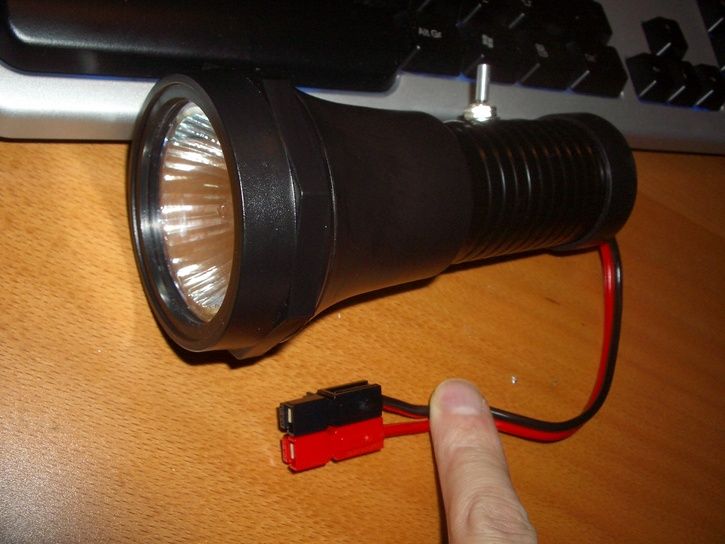

Osram IRC 20w / 35w. (testar lite olika drifttid nu). Inbyggd säkring bak på lampan
IMGP4314.JPG ht=544

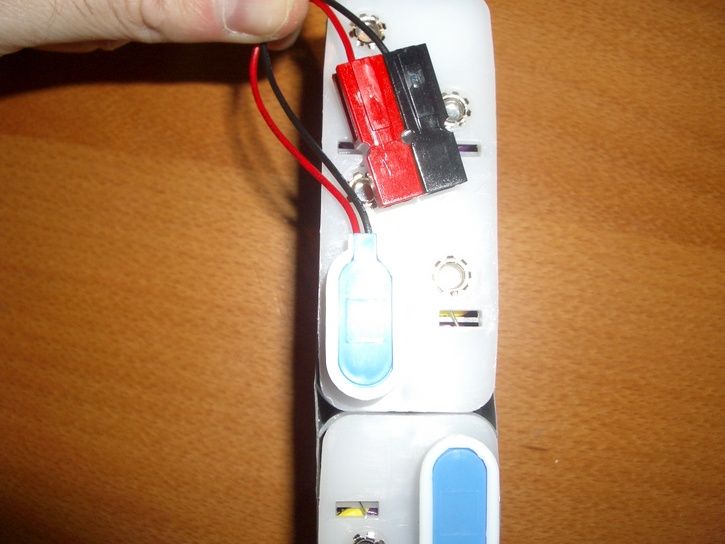

Batteripack (till varje lampa): 2*10 12v, 2500 mah = 12v 5000mah. Vikt ca 650g. Kör ca 2-2.5h på detta. (20w)
IMGP4312.JPG ht=544

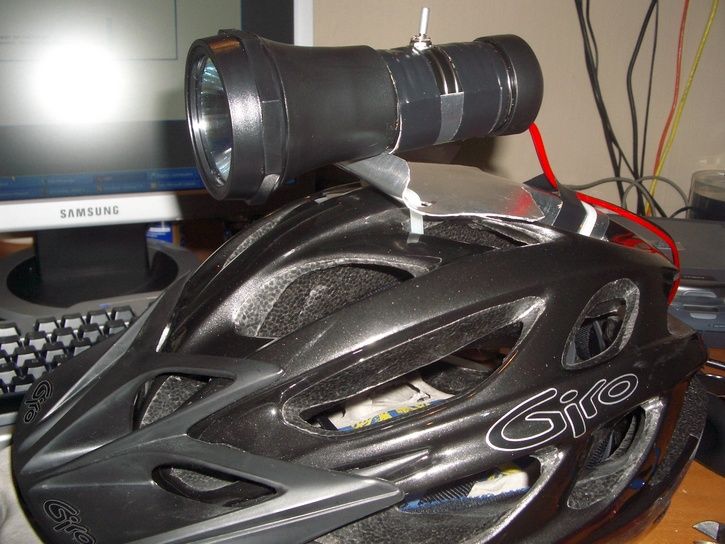

En flood på styret & en spot på hjälmen.
bygge.jpg ht=544


Har även testat att överspänna till 13.8v på både 20w / 35w. Jädrar vilket ljus, dock kortare drift.

/CJ

batteri till lampbygge
Dirty_rider skrev:
-------------------------------------------------------
> är det någon som vet bra vattensäkra kontkater,

Du behöver inte ha vattensäkra kontakter, originalkontakten på RC-packen från Kjell är en variant av den som sitter på orienteringslampor.
De klarar sig ju i regn utan problem.
Kjell säljer motsvarande kontakter som du kan montera själv, de finns dock i flera storlekar så kolla att du får rätt.
En likn kontakt sitter det på Biltemas 139:- laddare (om dimensionerna är exakt likadan vet jag tyvärr inte)
http://www.biltema.se/products/product.asp?iSecId=1396&iItemId=92200

Du behöver helst oxå en speciell tång att klämma fast dem med, typ den här:

http://www.biltema.se/products/product.asp?iItemId=78039
Om du vill vara xtra försiktig löder du dessutom fast sladdarna i kontakten och avslutar med att fylla kontakten(åtminstone baksidan!) med tex silikon.



/Håkan

batteri till lampbygge
Sitter och funderar på batteri och laddning för mitt kommande lampbygge...

CyberJunkie, din batteri lösning såg ut som en mycket intressant lösning, skulle vara tacksam om du har lust att specificera lite på ditt batterierpack!

/Patrik

batteri till lampbygge
Patrik S skrev:
-------------------------------------------------------
> Sitter och funderar på batteri och laddning för
> mitt kommande lampbygge...
>
> CyberJunkie, din batteri lösning såg ut som en
> mycket intressant lösning, skulle vara tacksam om
> du har lust att specificera lite på ditt
> batterierpack!
>
> /Patrik

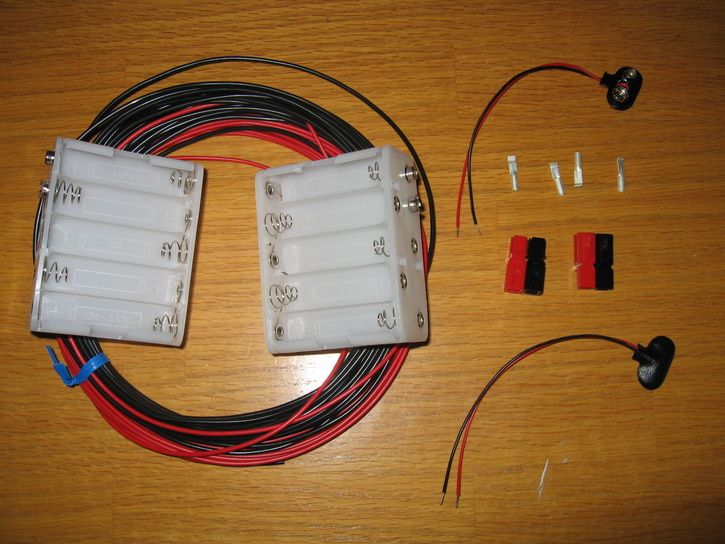

IMG_0964.JPG ht=544

Komponenter:
http://www.elfa.se/elfa-bin/dyndok.pl?lang=se&dok=2011176.htm?_42_114_05
http://www.elfa.se/elfa-bin/dyndok.pl?lang=se&vat=0&dok=206875.htm
http://www.elfa.se/elfa-bin/dyndok.pl?dok=2007166.htm
Till detta kommer sen kabel 0.75-1 mm i valfri läng beroende på setup

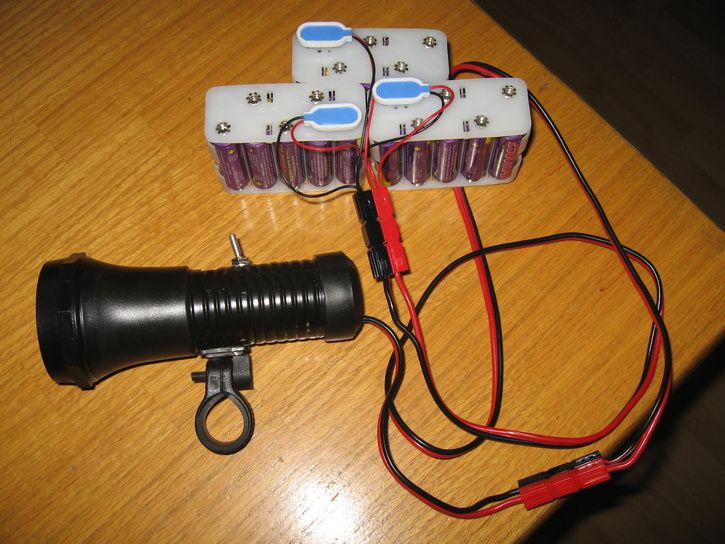

IMG_0967.JPG ht=544

Det färdiga bygget med ett extra battripack på.

Denna setup:
3*10 batteripack (varje pack 10 st 1,2V 2500mah AA NiMH) Vikt ca 950gram totalt

Detta ger:
20W IRC Decostar ca 4.5 timmar drift
35W IRC Decostar ca 2,5 timmar drift.
Detta är ju till batterierna är tomma å då kanske det är jobbigt att vara mitt i en mörk skog. Så räkna av 30-40 min så har du effektiv körtid & lite "safe-tid"

Jag kör med 2 * 20W (38 grader flood på styret & 24 grader spot på hjälmen) och detta är alldeles tillräckligt. Men visst, byter man till 35 wattare så blir det lite extra skööj.

Mera bilder hittar du här.
http://www.cyberjunkie.se/bike/lampbygge/

Hoppas detta skall hjälpa till lite.

/CJ

batteri till lampbygge
Wn fråga om Li-ion batterier. De blir ju normalt på 14.8V. kan man köra en halogenlampa på detta verkligen? Enlgt de grafer som visats här blir då livslängden ca 5% av ordinarie tid och rent spontant känns det som om att risken att lampan ger upp ännu tidigare p.g.a vibrationer och fukt är ganska stor. Kan man enkelt "transformera" ner detta till 12V utan nämnbara förluster? Batteryspace har detta pack http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2808 där det verkar vara möjligt. Är det eneklt att bygga en sådan lösning?

batteri till lampbygge
ething skrev:
-------------------------------------------------------
> Wn fråga om Li-ion batterier. De blir ju normalt
> på 14.8V. kan man köra en halogenlampa på detta
> verkligen? Enlgt de grafer som visats här blir
> då livslängden ca 5% av ordinarie tid och rent
> spontant känns det som om att risken att lampan
> ger upp ännu tidigare p.g.a vibrationer och fukt
> är ganska stor. Kan man enkelt "transformera" ner
> detta till 12V utan nämnbara förluster?
> Batteryspace har detta pack
> http://www.batteryspace.com/index.asp?PageAction=V
> IEWPROD&ProdID=2808 där det verkar vara möjligt.
> Är det eneklt att bygga en sådan lösning?

Hmm.. visst går det. Den verkar ju ställbar till 12v. Kollar man dock på vikten: 23.9 Oz = 677g så blir det ju rätt tungt om du tänkt vara ute mer än 30 min.

Bygger du själv enlig den spec jag har så kommer du upp i drygt 1.9 kg per om du köper den du angett. Min budget-variant dryga 1 kg. Sen kostnaden 3*$84= $252= ca 2000kr. Min kostar väl ca 500 kr.

(är inte superkunning gällande elektronik så om den expert tycker annat så förklara gärna)

/CJ

batteri till lampbygge
Cyberjunkie: vad använder du för celler (batterier)?

Håkan C och övriga. Cykelflaskemodellen på 14,8V, 7,2A ser mycket intressant ut. Frågan är fortfarande hur en OSarma Decostar mår av 14,8V i fuktig skakig terräng? Håller det eller exploderar den? Jag skall till USA om 2v och tänkte beställa innan dess för att slippa frakt, tull etc. Måste dock veta vad jag skall ha...

batteri till lampbygge
Ething:
Hur länge en Osram Decostar håller i verkligheten med 14,8V har jag ingen aning om.
Jag vet dock om åtminstone en cyklist som har använt en överspänd Sigma-lampa med 7,2V istf 6V (+20%).
Hans lampa har fungerat i flera år.
Dessutom har jag för mig att det tidigare år i lampbyggartrådarna har stått om att just Osram Decostar är väldigt poppis att överspänna bla bland dykare.

Jag tror alltså att det i praktiken inte blir så extremt kort livslängd med 14,8V
men om du är osäker så är väl den regulerade batteripacken från batteryspace.com ett bra köp.

Hur lång lystid behöver du?
Vid 12V får du, med en 20W lampa, en maxtid på över 3,5 timme
med 14,8 V stiger lampans effekt till c:a 26-27W och då får du en maxtid på c:a 2,5 timme.

OBS
Om du skall köpa både batteri och lampa i USA se till att du får en laddare som fungerar med 230V.
I en tidigare tråde stod det dessutom att man få rabbatt(typ 5%) om du söker efter kuponger på nätet.


CyberJunkie:
Snyggt bygge och bra lösning med batterierna.
Men din kommentar om vikten förstås jag inte?
Det regulerade batteriet från Batteryspace väger ju c:a 300g mindre än din lösning, eller hur?
Jag förstår inte heller var du har fått priserna i din jämförelse ifrån.
Ett reglerat LiIon-pack + laddare kostar USD 98.95 enl:
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2650


/Håkan

batteri till lampbygge
HåkanC skrev:
-------------------------------------------------------

> CyberJunkie:
> Snyggt bygge och bra lösning med batterierna.
> Men din kommentar om vikten förstås jag inte?
> Det regulerade batteriet från Batteryspace väger
> ju c:a 300g mindre än din lösning, eller hur?
> Jag förstår inte heller var du har fått
> priserna i din jämförelse ifrån.
> Ett reglerat LiIon-pack + laddare kostar USD 98.95
> enl:
> http://www.batteryspace.com/index.asp?PageAction=V
> IEWPROD&ProdID=2650
>
>
> /Håkan

Men det paketet är ju "bara" på 2400mAh och mitt ligger på 7500 mah.
Då gjorde jag uträkningen att man behöver ca 3ggr så mycket från Batteryspace, 3ggr vikt, 3ggr pris osv !

Eller har jag missat nåt elementärt?? Upplys mig ;)

/CJ

batteri till lampbygge
ett riktigt bra batteri är milas 4,5 ah ( finns ochså i 9 ah).4,5 räcker i ca 2 timmar med 10 w lampa och 9,0 i ca 5 timmar med 10 w.

batteri till lampbygge
här kommer lite frågor

hur räknar man ut effekten om man överspänner en lampa?

om man har två lampor på samtidigt, t.ec en 20w o en 35w är det bara att plussa ihop dom o räkna ut effekten som dom drar?

batteri till lampbygge
CyberJunkie skrev:
-------------------------------------------------------
>
> Men det paketet är ju "bara" på 2400mAh och mitt
> ligger på 7500 mah.
> Då gjorde jag uträkningen att man behöver ca
> 3ggr så mycket från Batteryspace, 3ggr vikt,
> 3ggr pris osv !

Nja, batteripacken är byggd av 8st 2400mAh-celler.
Men varje LiIon-celler är på 3,7V, det gör att hela batteripacket är på:
4x3,7V = 14,8V ggr 2 => 14,8V/4800mAh

En bättre jämförelse är kanske att jämföra energin i de olika batteripacken:
12V x 7,5 = 90Wh
14,8 x 4,8 = 71Wh

Visst innehåller ditt batteripack nästan 20Wh mer men inte 3ggr mer.

OK?

/Håkan

batteri till lampbygge
Dirty_rider skrev:
-------------------------------------------------------
> hur räknar man ut effekten om man överspänner
> en lampa?

För att veta EXAKT måste du mäta på lampan när den är överspänd, men du kan uppskatta effektförbrukningen mha figuren jag visade i ett tidigare inlägg:
http://happymtb.org/forum/read.php/1/494966/495409#msg-495409

> om man har två lampor på samtidigt, t.ec en 20w
> o en 35w är det bara att plussa ihop dom o räkna
> ut effekten som dom drar?

Ja, det är så du gör.


/Håkan

batteri till lampbygge
page skrev:
-------------------------------------------------------
> ett riktigt bra batteri är milas 4,5 ah ( finns
> ochså i 9 ah).

Milas batteri är väl på 6V? De batterier vi diskuterar här är på (minst) 12V.
Osram Decostar behöver (minst) 12V
Dirty_riders 12V/7,5 Ah motsvarar 6V/15Ah.


/Håkan

batteri till lampbygge
HåkanC skrev:

> Nja, batteripacken är byggd av 8st
> 2400mAh-celler.
> Men varje LiIon-celler är på 3,7V, det gör att
> hela batteripacket är på:
> 4x3,7V = 14,8V ggr 2 => 14,8V/4800mAh
>
> En bättre jämförelse är kanske att jämföra
> energin i de olika batteripacken:
> 12V x 7,5 = 90Wh
> 14,8 x 4,8 = 71Wh
>
> Visst innehåller ditt batteripack nästan 20Wh
> mer men inte 3ggr mer.
>
> OK?
>
> /Håkan

Jawohl. nu e jag med lite bättre. Men hur blir det om man drar ner från 14.8V till 12V. Är det nåt motstånd som sköter det då? Blir effektuttaget ändå lika som för 14.8V? *konfys*

Hur skulle då din spänningslista ovan se ut. Fortfarande 71Wh?

/CJ

batteri till lampbygge
Dirty_rider skrev:
-------------------------------------------------------
> hmm okej tack, men förstår inte riktigt din graf
> där :S


Vad är det du undrar över?

Exempel:
Om du kopplar 2 xtra celler till ditt batteripack får du 14,4V, det är +20% (totalt 120%)
Då hamnar du längst till höger på X-axeln.
Den röda kurvan visar livslängden (c:a 10-12% = c:a 400timmar för Osram Decostar)
den blå kurvan effekten (c:a 130% => 20 x 1,3 = 26W)
den gröna kurvan ljuset (c:a 185%)

Ok nu?

Härifrån kommer grafen och det står lite mer om den:
http://www.myra-simon.com/myra/bike/lights.html


/Håkan

batteri till lampbygge
Har før mig att jag læst att så kallad "Soft start" skall vara bra før att skona lampan om man har øverspænning. Hur fungerar det. Ær det en typ av motstånd som fungerar automatiskt?

/Gunnar

batteri till lampbygge
jag har en fråga, om man ska ha två lampor, vilken spridning skulle nu rek.? finns 10,24,38,60

hittade orsam decostar för ca 40 /st..
t.ex 20 w, 10grader , 5000 candela

Senast redigerad av en moderator:
batteri till lampbygge
Dirty_rider skrev:
-------------------------------------------------------
> jag har en fråga, om man ska ha två lampor,
> vilken spridning skulle nu rek.? finns
> 10,24,38,60
>
> hittade orsam decostar för ca 40 /st..
> t.ex 20 w, 10grader , 5000 candela

Jag har 2st 20W Decostar IRC på 24gr spridning. Har provat 38gr, men det var onødigt mycke, speciellt med 2st. Kan tænka mig att en 12gr på hjælmen, och en 24gr på styret kan vara bra om du har vældigt snabba stigar, eller grusvæg. Men før "vanliga" stigar ær det 2x24gr som gæller.
Jag bestællde mina IRC lampor hær: http://www.fractronics.com/
Har inte sett något bættre pris. Kant tænka mig att han kanske sæljer dom så billigt pga eget mtb intresse. IRC skall lysa en del mer æn dom vanliga Decostar.

batteri till lampbygge
Fjärdebrunn skrev:
-------------------------------------------------------
> Enda nackdelen med ELFA-hållarna är att de
> gärna glappar. Både vid laddning och
> användning.

Japp, det kan man inte säga emot. Det gäller att kolla innan man laddar & hojjer.
Har du några andra att rekommdera?

/CJ

batteri till lampbygge
hur e det med dessa halogenare? är dom stötåliga? ??,
Gunnar du har ju två st irc lampor, hur gåller dina? hade för mej att du överladdade din oxå? eller?

batteri till lampbygge
CyberJunkie skrev:
-------------------------------------------------------
> Fjärdebrunn skrev:
> --------------------------------------------------
> -----
> > Enda nackdelen med ELFA-hållarna är att de
> > gärna glappar. Både vid laddning och
> > användning.
>
> Japp, det kan man inte säga emot. Det gäller att
> kolla innan man laddar & hojjer.
> Har du några andra att rekommdera?
>
> /CJ

Har kollat både här och hos bema, co, elfa, Kjell o co mfl och det enda jag kommer upp med är att löda. Mina hållare funkar ok för tillfället

batteri till lampbygge
Dirty_rider skrev:
-------------------------------------------------------
> hur e det med dessa halogenare? är dom
> stötåliga? ??,
> Gunnar du har ju två st irc lampor, hur gåller
> dina? hade för mej att du överladdade din oxå?
> eller?

Har ej tappad dom i backen ænnu. Jag har 14,4V skruvdragar batterier. Skulle jag vælja så skulle jag ha 12V. Med 2x20W så tycker jag det ær onødigt med øverladdning. Viktigare att lamporna inte ær kænsliga før støtar vid ev mark kontakt, æn att dom lyser några % mer.

batteri till lampbygge
Nån som har tips på riktigt billig skruvdragare, gärna med dubbla 12V NiMH-batterier. Borde ju kunna vara en prisvärd batterikälla så slipper man mecka med att löda och greja. Hur många Ah är ett sånt batteri typiskt på?

/Johan (lite trött på 2,4 kg blybatteri)

batteri till lampbygge
JojjeM skrev:
-------------------------------------------------------
> Nån som har tips på riktigt billig skruvdragare,
> gärna med dubbla 12V NiMH-batterier. Borde ju
> kunna vara en prisvärd batterikälla så slipper
> man mecka med att löda och greja. Hur många Ah
> är ett sånt batteri typiskt på?
>
> /Johan (lite trött på 2,4 kg blybatteri)


Kolla på Bema eller Rusta. De brukar ha maskiner för runt 250kr. Tror det blir billigare än en maskin m dubbla batterier då de brukar vara lite finare

batteri till lampbygge
JojjeM skrev:
-------------------------------------------------------
> Nån som har tips på riktigt billig skruvdragare,
> gärna med dubbla 12V NiMH-batterier. Borde ju
> kunna vara en prisvärd batterikälla så slipper
> man mecka med att löda och greja. Hur många Ah
> är ett sånt batteri typiskt på?
>
> /Johan (lite trött på 2,4 kg blybatteri)

Jag har en DeWalt 18V. Den har 2Ah.
Dom två 14,4V skruvdragar batterierna jag har till IRC lamporna ær på 2 eller 2,5Ah. Jag vet ej om det finns skruvdragar batterier med mer Ah æn det?

Ær det ingen som har peiling på softstart?

batteri till lampbygge
Får man olika drifttid om man kopplar enligt följande ex:

Model 1:
Batteri [12V, 3Ah] Lampa [12V, 10W]
borde ge: (12x3)/10=3,6h

Model 2:
Batteri [6V, 6Ah] Lampa [6V, 10W]
borde ge: (6X6)/10=3,6h

Jag har problem att hitta lampor på 6V, alltså borde jag kunna koppla om batterierna och köra på 12V istället. Eller? Är det skillnad på teori och praktik? ...om min teori nu stämmer... :)

batteri till lampbygge

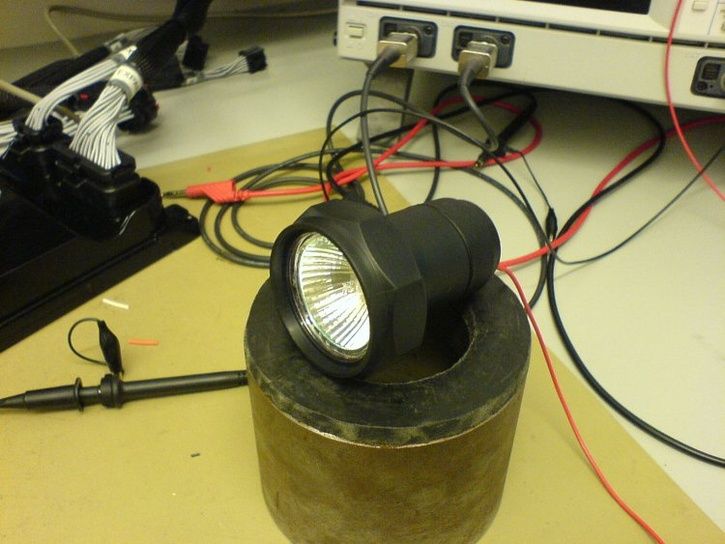

Snickrat lite på jobbet idag...
DSC00243.JPG ht=544

...ett stycke Osram Decostar (51S tror jag) 20watt och ficklampan från Biltema.
Testkört den på 14.8V (drar ~1.9Amp) och den ger ett jäkla ljus.

Den blir dock grymt varm, kommer förmodligen bli lite bättre utomhus med lite vinddrag men det ska bli intressant att se hur länge den håller.

//j

Edit: Mätte temperaturen efter att den stått på en kvart i rumstemperatur, 117° på sidan av höljet :-)
Får nog ta och tänka om lite då jag vill behålla det lilla hår jag har kvar på huvudet.

Senast redigerad av en moderator:
batteri till lampbygge
velman skrev:
-------------------------------------------------------
> Får man olika drifttid om man kopplar enligt
> följande ex:
>
> Model 1:
> Batteri [12V, 3Ah] Lampa [12V, 10W]
> borde ge: (12x3)/10=3,6h
>
> Model 2:
> Batteri [6V, 6Ah] Lampa [6V, 10W]
> borde ge: (6X6)/10=3,6h

Eftersom lampans effekt är likadan i båda fallen så får du troligen liiite längre drifttid i med Model 1.
Det beror ffa på att du bara drar hälften så mycket ström ur batteriet.
(Om ditt 6V/6Ah batteri = 2 st 6V/3Ah parallellkoplade så blir det ingen skillnad för det enskilda bateriet.)

Men med Metod 1 får du oxå halva strömmen i ledningar och kontakter, då sparar du liiite effekt där också.


/Håkan

batteri till lampbygge
jag köpte 20packet AA från Dustin...
ska försöka löda ihop dem imorgon till 2x12v och försegla med krympslang.
hur mkt värme tål de eg.? de hade inga med lödöron så jag får löda direkt på polerna

batteri till lampbygge
HåkanC skrev:
-------------------------------------------------------
> Eftersom lampans effekt är likadan i båda fallen
> så får du troligen liiite längre drifttid i med
> Model 1.
> Det beror ffa på att du bara drar hälften så
> mycket ström ur batteriet.
> (Om ditt 6V/6Ah batteri = 2 st 6V/3Ah
> parallellkoplade så blir det ingen skillnad för
> det enskilda bateriet.)
>
> Men med Metod 1 får du oxå halva strömmen i
> ledningar och kontakter, då sparar du liiite
> effekt där också.

Du menar alltså, mindre värmeförluster? Borde vara rätt så rimligt, men förmodligen inget man märker.


Senaste inläggen

Köp & Sälj

Ny annons

Artiklar

Tillbaka
Topp
