Byggde mig en liten ram

[Peter E]

För nån vecka sedan tog jag mig i kragen och avslutade ett projekt som legat i dvala i över tre år. Jag hade börjat bygga en ram för dryga fem år sedan, då var målet att vara klar till SSWC som gick i Stockholm det året. Missade grovt. Två ganska små barn gjorde det svårt att hitta byggtid. När ett tredje dök upp blev det inget byggande alls på flera år. Hursom, nu är den i alla fall klar.

Har inte gått nån kurs så det blev till att leta info på nätet å prova sig fram. Så här gjorde jag.

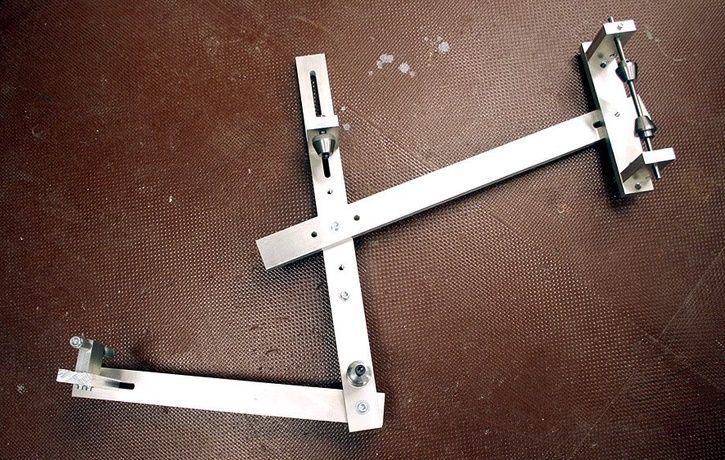

Började med att bygga en fixtur. Den har funkat OK men är rätt jobbig att ställa in.

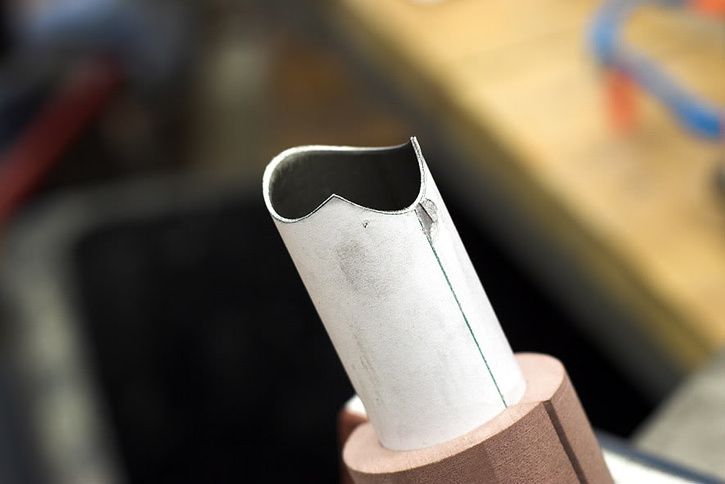

Sen kapade jag rören prydligt. Köpte 4130 rör med 0.9mm gods hos Arigo. De är oreducerade men hyggligt billiga. Så här i efterhand hade det nog varit bättre att köpa något av de billigare rörkiten från nån nätbutik. Hade inte kostat mycket mer och hade blivit några 100g lättare.

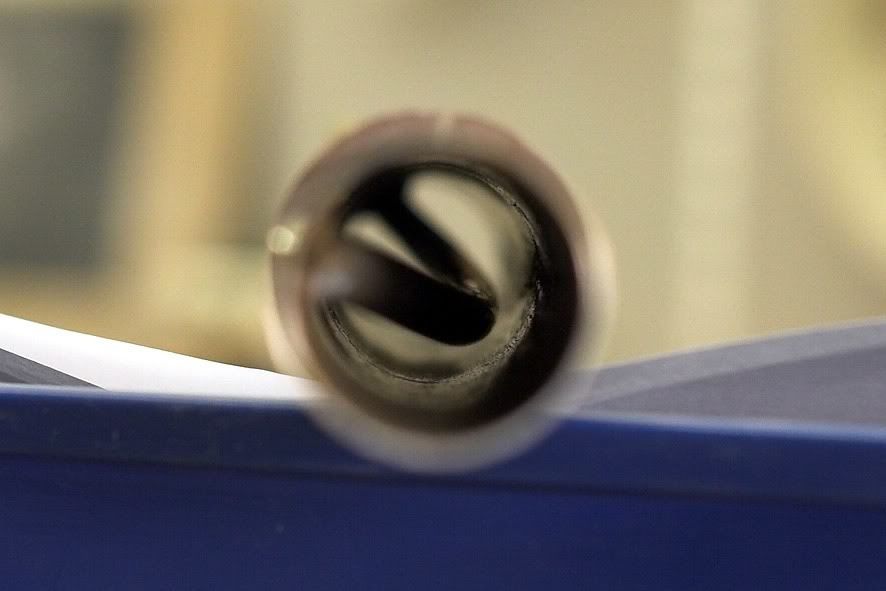

Då ett av målen med det här bygget var att lära sig så passade jag på att prova så många olika moment som möjligt. Här det invändiga röret för kabeldragning i toppröret

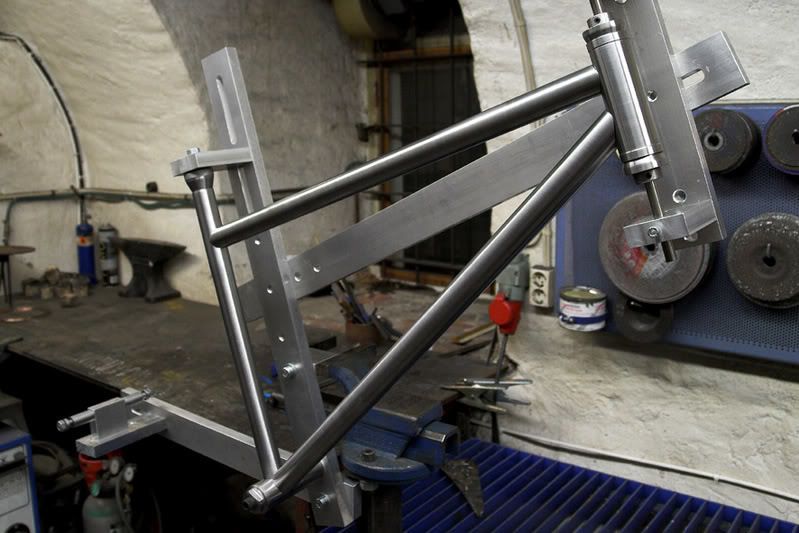

Rören till framtriangeln monterade i fixturen

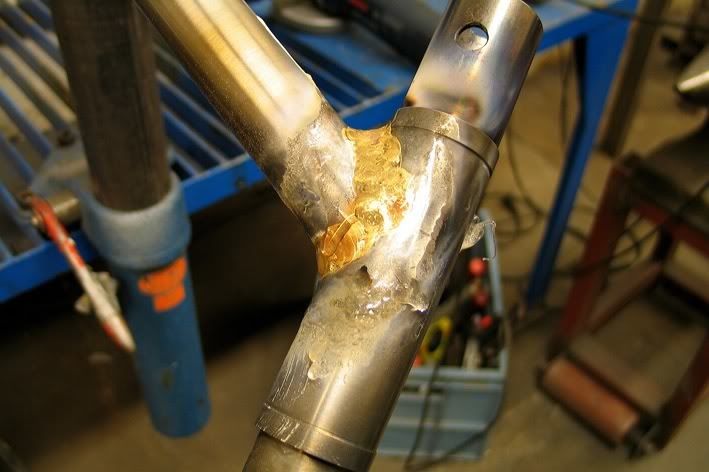

Första lödningen, flussmedel kvar

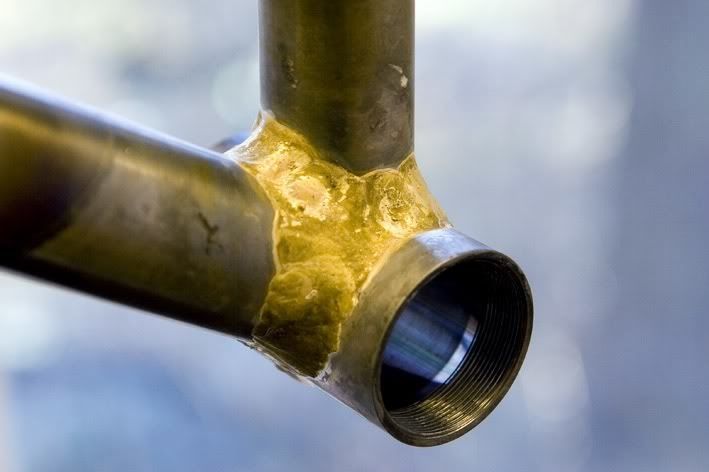

Området kring vevlagret efter lödning, utan flussmedel

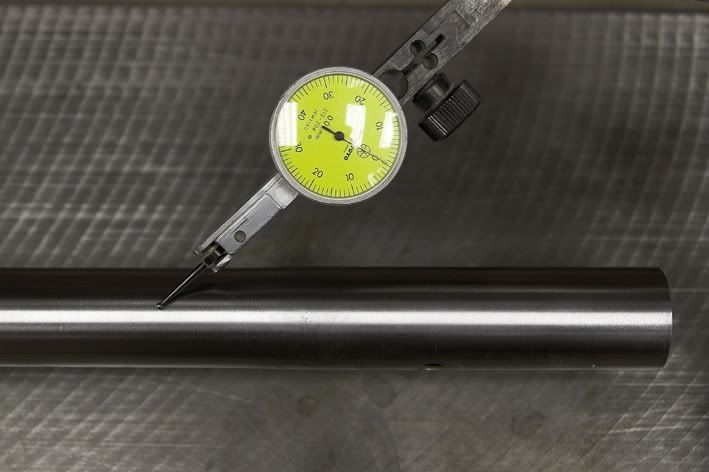

Emellanåt får man kolla att det blir rakt och ev rikta

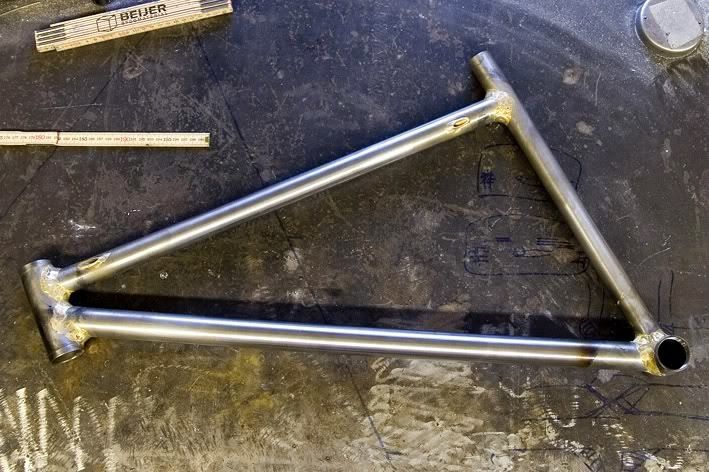

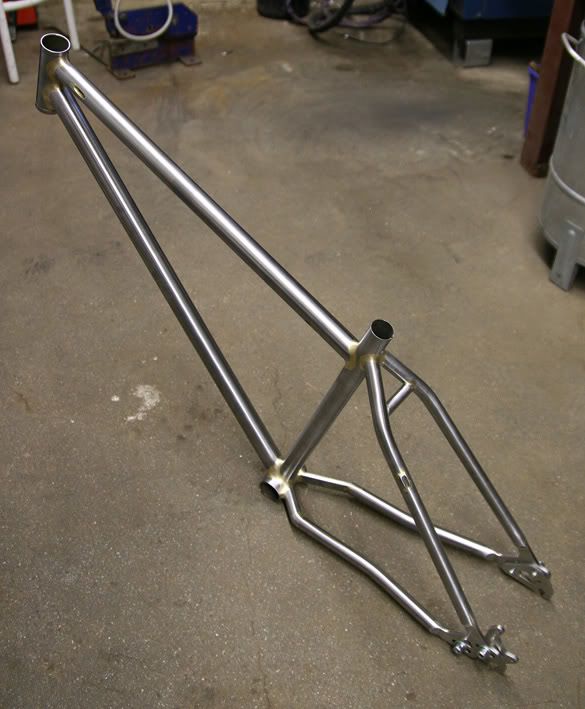

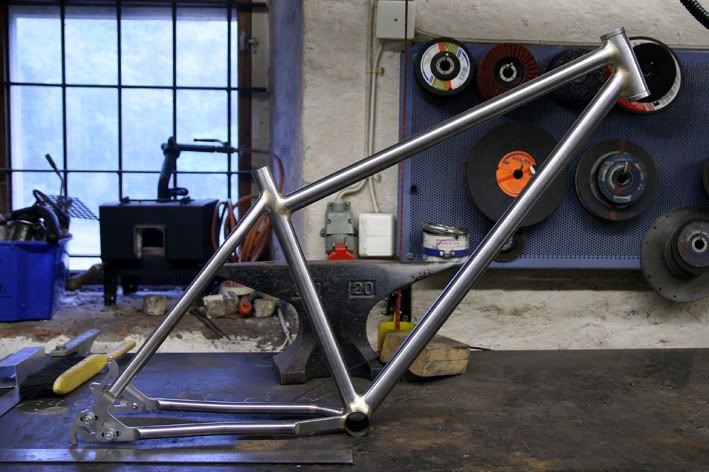

Framtriangeln ihoplödd

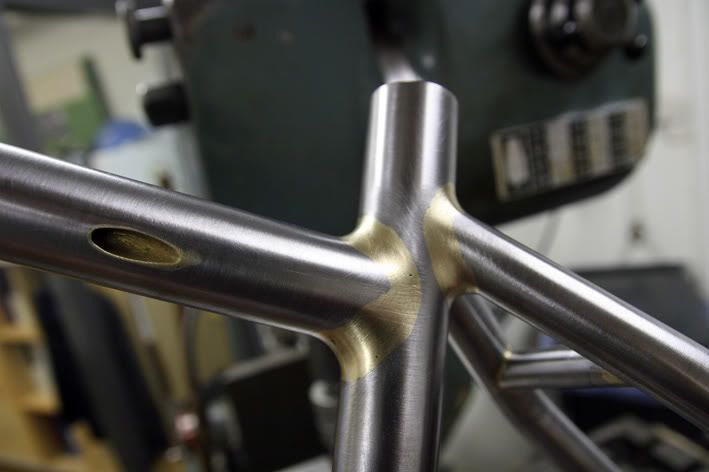

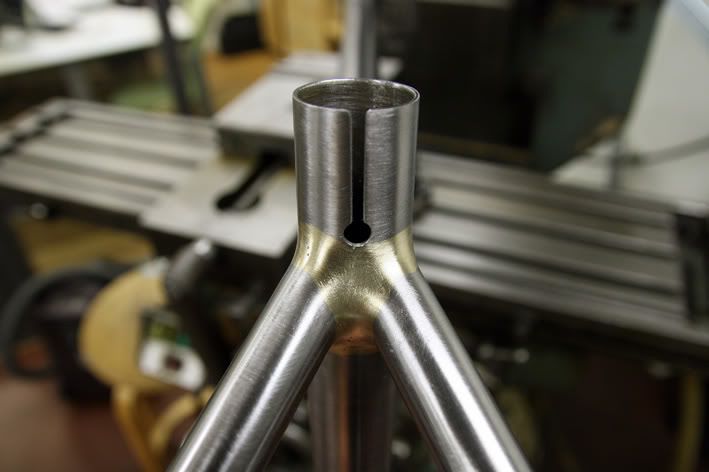

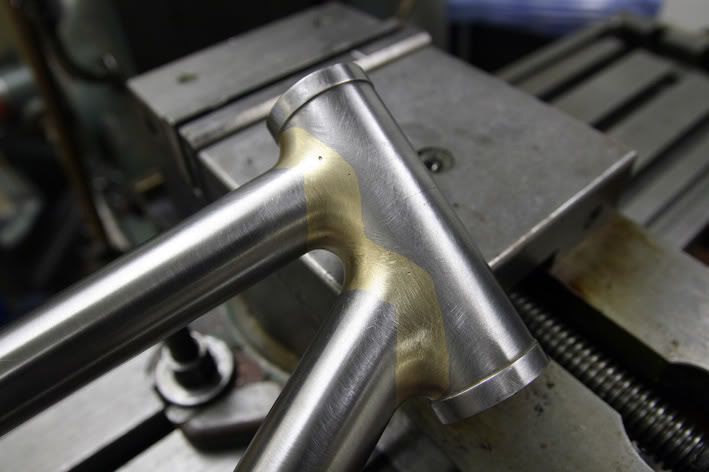

Efter en massa slipande



[underscore]

Fuck off ;)



[Boe]

Du är helt makalöst duktig Peter, det är så väldigt många genomtänkta lösningar på det där bygget, och jag slutar inte imponeras av hur du kunnat hålla precisionen och tålamodet i schack under så lång tid!

Onekligen ett minutiöst bygge, grattis!

Vad blir det nu, pulverlack?



[Jilster]

Instämmer i kören! ÄNTLIGEN! gad damit ;-)



[swenzzon86]

imponerande!



[oxr]

Mållös



[Totteman]

Imponerande...minst sagt!



[sjodell]

Kommenterade bilden i Stål! tråden igår. Kul att få läsa en byggbeskrivning också, återigen imponerande!

/Sebastian



[HaraldN]

Det här måste vara en av de snyggaste stålramar jag sett. Ofattbart bra förstabygge...

Redan fixturen är riktigt imponerande.



[Scorpionen]

Vackert!!!



[Hasse#7]

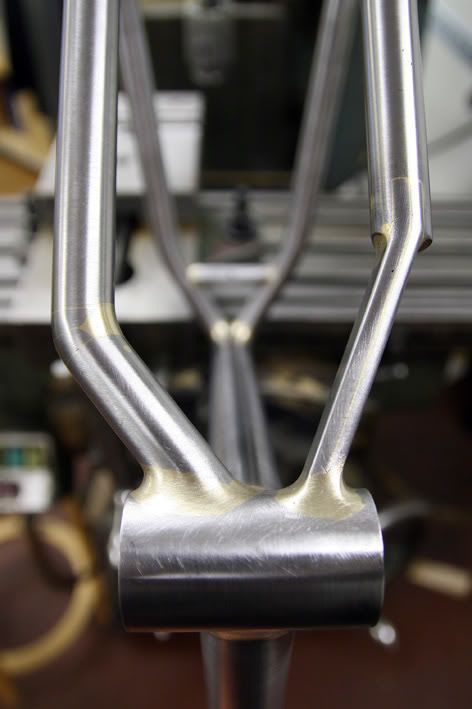

Redan passningen mellan rören på andra bilden måste vara sjukt svår att få till om man inte vet hur man gör och har rätt grejer. På bilden underifrån vid vevpartiet ser det ut som du valt att göra första delen i kedjestaget av solitt material för att få plats med drev osv. Stämmer det?
Otroligt fint bygge som kombinerar hantverk, materialkunskap och ritningar/planering på ett fantastiskt sätt! Man blir lite ledsen i ögat att allt nu för tiden måste tillverkas utomlands när det finns sån fin lokal förmåga. Ser fram emot fortsättningen!



[geologen]

Guld (mässing) och silver (stål) är fantastiskt snyggt ihop. Klarlack räcker väl? Skitsnyggt! Imponerande!



[Spindelbenen]

Satan i gatan....



[fredrikw]

Oj, imponerande...



[PeterA]

Wow, ser ut att kunna ha 2.5" däck oxså, eller?
/Peter



[andematt]

Så jäkla snyggt utfört!
Stort Plus för bilderna som gör bygget rättvisa, tänk så ofta man ser halvkassa bilder som förstör helhetsintrycket.

Två tummar upp!



[Knuppe]

Hur fint som helst, sjuka byggskills!

Uundrar bara hur mkt håller en sån där lödning för? Varför inte svetsa?



[Skogling]

Instämmer ! Fint som attan.



[klippan]

Oh snap!



[skrotfot]

Inte helt oporrigt..!



[MoeJoe]

Jaha var det så där enkelt att bygga en stålram? Kanske ska ta och svänga ihop en efter AW'n ikväll.



[Anders H]

Skarvarna blir ju ruskigt snygga men hur pass bra håller de jämfört med muffade?



[JojjeM]

+1 på allt :)
Grymt imponerande. Hur ser geometrin ut? Är det eget tänk där eller har du gått efter någon ram du gillar?

Hoppas på en fortsättning :)

/Johan



[erik h]

Otroligt fint, nu även polerad! Branschen har ju facit på hur man gör BB/kedjestagövergången där.

Vilka inner- och yttermått blev det för kedjestagen första biten (från däcket)? Att få plats för breda däck, runda rör, normala vevpartier och hälar på fötterna har jag insett är en balansgång.

Även om färg är fint så skulle jag ha svårt att måla över det där, och bara lägga lite klarlack som rostskydd.

Grymt fina dropouter också. Trodde slidersarna var frästa i alu men nu ser jag att de nog också var stål.



[rback]

Underbart!



[Singular]

Jag är helt förstummad. Och sjukt sugen på att lära mig något mer hands-on än Excel...

/M



[72]

Men för i helvete. Patetiskt att skapa en byggartråd med lite bilder stulna från Rouleur och med lite sweet talk;)

Ärligt, sjukt snyggt arbete.



[Ulkan]

Avis...

Vill ju se den med kläder på också : )



[Lövis]

Snyggt jobbat där!!
Synd att måla över ett så vackert arbete.

Justerbar längd på kedjestagen/dropouts, eller?



[Peter E]

Tack, tack, tack….
Det var ganska kul att titta igenom alla byggbilder. När den väl var klar kändes det inte som det var så svårt eller jobbigt. Det VAR ganska pyssligt faktiskt. Bara att tillverka alla olika fixturer och andra specialverktyg som behövdes tog sin tid. Känns som att nästa ram kommer blir sjukt mycket lättare att bygga

Lack, hade det funnits nån motsvarighet till spectum i Sverige så hade pulverlack varit givet. Våtlacka kan jag göra själv. Hade tänkt mig någon ljus lack så att jag upptäcker om det börjar spricka någonstans men nu överväger jag klarlack åxå. Kanske transparent pulverlack… Måste spika namn å logga först

När det gäller passning mellan rören så var det ett av de lättare momenten. Finns ett litet gratisprogram där man knappar in rördimensioner och vinkel så får man en mall man kan skriva ut å fila efter.

Kedjestagen. Höger består av två plåtbitar som lötts ihop och sedan fast på röret. Vänstra staget är väl det enda som killarna på framebuilding forumet ojat sig över. Det består av två rör där jag lött i pluggar i ändarna. Pluggarna kar slipats till rätt vinkel och sedan lötts ihop. Det är ger en stor lödarea men de andra byggarna är tror inte det kommer hålla i längden. Vi får se…

Ramen har/ska plats för åtminstone 2.5:or i 395mm läget

Håller lödningarna. Ja om de är rätt gjorda, finns massa tester mellan fillet brazed, muffar å tig. Lika bra allihop. Ska bli spännande å se om jag gjort rätt, får ta det lite lugnt i början…

Varför inte svetsa? Det är assvårt, riktigt, riktigt svårt att tiga tunnväggigt. Vore sjukt tråkigt att blåsa hål på ett rör när man är nästan klar

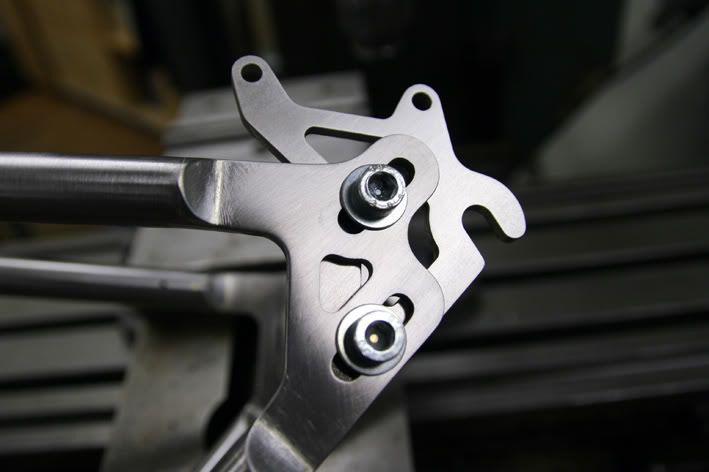

Dropoutsen är egen design och vattenskurna i RF. Kedjestagslängd 395-415mm

Erik, du kan få en CAD-fil. Hoppas verkligen jag mätt rätt, ska bli spännande å se om det stämmer. Nu har jag i alla fall en referensram till mina CAD ritningar.



[StinkySupreme]

Snyggt, vilket jobb!



[Mange.]

riktigt fint, återigen blir man påmind om stålets suveränitet och utseende, klart du bara ska klarlacka! hur som helst så är jag grymt imponerad



[Hasse#7]

Peter E skrev:
-------------------------------------------------------

>
> När det gäller passning mellan rören så var
> det ett av de lättare momenten. Finns ett litet
> gratisprogram där man knappar in rördimensioner
> och vinkel så får man en mall man kan skriva ut
> å fila efter.
>

Åhh fan!!! Du har slipat till den passningen? Grymt tålamod! Jag stod vid något tillfälle och kollade när en störtbur byggdes till en dragster. De hade en kraftig jigg där man fixerade röret, ställde vinkeln och sedan använde fixerad borrmaskin med en lång hålsåg och sågade bort en del av rörets sida för att få perfekt passning mot nästa rör. Borrmaskinen gick alltså att föra framåt/bakåt men ingen annan riktning.



[Aron]

Så imponerad att jag glömde bort att andas en liten stund.



[mytomspunnen]

Tårögd!



[Peter_K]

Nu har jag plockat upp hakan från golvet. Jäklar vad schysst det ser ut!

Har du tänkt behålla fixturen inför bygge #2?



[Tobe]

Riktigt imponerade! Jag vill också kunna göra mig en egen ram!



[andematt]

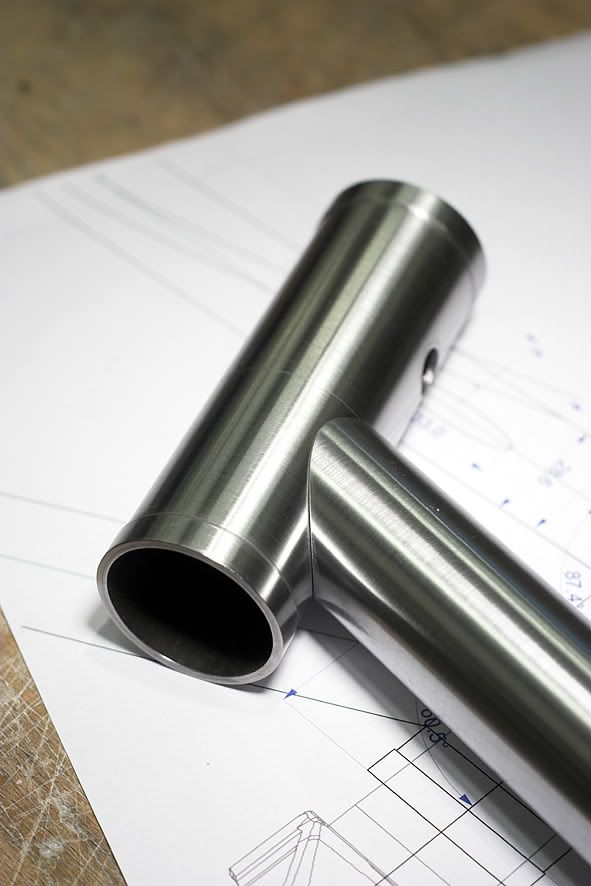

Bild 2 är så jäkla vacker! Får sån lust att plocka fram en svets så ni anar inte, det var ett tag sedan jag TIGade men med ett sånt förarbete.. Mums. http://i3.photobucket.com/albums/y53/motolite/dt-under.jpg



[underscore]

Tycker inte du skall sätta något namn eller logga på den. Möjligtvis din signatur.



[Uppenbarligen var man inte intresserad av det]

Snyggt! Känns inte som att man slänger på vad som helst på den ramen. Har du några idéer om vilka komponenter du kommer att använda?



[Niko/Frost]

Helt vansinnig! Släpp ditt dagjobb och gör detta på heltid!



[Peter E]

Första ramen var mest ett experiment för att prova om jag kunde. Därav de oreducerade rören. Passade på att testa så mycket som möjligt, egna dropouts, korta kedjestag, mycket däckutrymme, invändig kabeldragning mm. Spårade ur lite med nivån på detaljerna.

Geon är gjord för 5 år sedan och för mycket teknisk stigkörning, lite åt trialhållet. En cykel att leka på och inte köra fort. Hade jag startat bygget några månader senare hade det blivit en 29:a. En pytteliten 26:a känns lite sådär nu.

Visst borde första bygget föräras med deluxkomponenter men det mesta kommer nog komma från skrotlådan. Låter kanske konstigt. Tror den var roligare att bygga än vad den kommer att bli att köra. Fast det kommer förstås vara magiskt att hoja på en egenbyggd ram…

Nästa ram finns sedan länge på ritningsbordet å den får större hjul

Peter, jag kommer givetvis inte bygga en ny fixtur till nästa ram, nån måtta får det vara. Däremot modifiera den lite

Niko/Frost, mitt jobb skiljer sig inte jättemycket från det här



[Hasse#7]

Peter E skrev:
-------------------------------------------------------

>
> Niko/Frost, mitt jobb skiljer sig inte
> jättemycket från det här

Nu vill alla på Happy ha ditt jobb.....

Har du någon åsikt om det jag skrev med maskinbearbetade rörvinklar/avslut? Funkar det eller blir det inte samma finish som du får för hand?



[Kung Stalle]

Grymt snyggt! Inte för att jag tror att vikten var central när du byggde men vad landade ramvikten på?

Klarlack! Klarlack! Klarlack! Klarlack!

Stalle



[Peter E]

Hasse, det var så pass lätt att fila till rören efter pappersmallen så jag övervägde inte ens att bygga en jig för att borra med hålborrar. De är tunnväggiga och mycket hårda så man måste göra det med rätt matning å kylning åxå. Blir säkert bättre men jag var tillräckligt nöjd med mitt resultat.
