[Byggtråd] Cargobike V2

[Byggtråd] Cargobike V2
Naugas sa:
Det kommer nog att hålla som det är, men det kommer att flexa lite vid inbromsning. Jag hade inte varit direkt orolig för att något går sönder, men jag hade själv gjort lite annorlunda från början, och det skadar väl inte med någon slags förstärkning/förstyvning. Pröva cykla med den innan du svetsar på något, och se hur det känns.

Men jag tänkte på stödet - är det inte bättre att du gör funktionen precis tvärt om? Att stödet fäller upp sig själv och håller sig uppe när du bara gungar cykeln framåt vid start, och att du får trycka ner det med foten för att sedan få upp cykeln på det? Och gör stödet med "pinnar" på båda sidor så den står riktigt stadigt när man lastar...!

+1
Jag tänker likadant, hellre automagisk och ljudlös uppfällning!

Säkerhetsmoster (som dock redan tuppat av vid fixie och elmotor) tänker också på att det är tråkigt med nedfällt stöd i random gupp... Speciellt om gasfjädern är så kraftig att den ska ställa hojjen "av sig själv".

Kul att det knallar framåt!

[Byggtråd] Cargobike V2
Nää..
Häftigare att det fälls ner själv, vilket köpestöd som helst fälls ju upp automatiskt.

Filar dock på en annan låsmeksnism som är mer undangömd!

Det kommer bli en förstärkning till huvudet, hatar flexande som känns och dessutom vill jag inte chansa när det lastas både matlådor och barn på cykeln.

[Byggtråd] Cargobike V2
Den andra lösningen blev inte heller särskilt bra.
Nu blir det såhär:


Stödet kommer att hållas uppe och nere av dämparen den bryter mitt på ungefär, enkelt och smärtfritt! :)

[Byggtråd] Cargobike V2
Två dåliga bilder, cargodelen är nu svetsad med bikedelen.




Det som är kvar nu är:
-Svetsa öron till flakplattorna
-Svetsa ett stag från styrhuvudet till ramen
-Helsvetsa det som är halvsvetsat
-Snygga till några svetsar

Är det nått mer jag bör göra innan lack? Något fäste? Stag? Annat?
NU vill jag ha tips om det i så fall!

Funderar också på om jag svetsa två rör från bakre yttre flakdelen till övre delen av ramen för mer stabilitet i styret. Men det gör cykeln lite tyngre/klumpigare.
Vad tror ni??

[Byggtråd] Cargobike V2
Jag tycker att du bör ha stag mellan flak och ram, både i fram och bakkant av flaket.
Kommer göra stor skillnad med (och utan) last på flaket.

[Byggtråd] Cargobike V2
RideOn sa:
Jag tycker att du bör ha stag mellan flak och ram, både i fram och bakkant av flaket.
Kommer göra stor skillnad med (och utan) last på flaket.

+1

Som det ser ut nu är det inte mycket som hindrar flaket att bryta i sidled runt nedre mittröret. Tänk fullastat flak och försöka luta cykeln. Stagen kanske inte behöver sitta allra längst ut i kanten på flaket, om det ser bättre ut.

[Byggtråd] Cargobike V2
Jag tror det kan vara en bra idé med några tunnare rör/snedsträvor från yttre bakre flakdelen, men även här tycker jag verkligen att du ska sätta ihop den och åtminstone provcykla med lite olika last innan du börjar svetsa på en massa saker kanske i onödan. Sedan tycker jag inte heller du ska lacka den ordentligt innan du verkligen använt den ett tag, prima den bara isåfall.

[Byggtråd] Cargobike V2
Känner en ganska fet stress över att inte bli klar tills snön är borta och jag vill börja cykla till jobbet igen, vilket är tanken med cykeln.

Jag kommer nog svetsa dit rören som saknas sen lacka den ordentligt och göra klart den.
Skulle det vara något som jag måste lägga till så får det bli nästa vinter.

Är det något fäste eller liknande som kan vara bra att ha? Skärmfästen finns, lastfästen finns, något mer?

[Byggtråd] Cargobike V2
Som de redan sagt, stag från flakets hörn upp mot styrhuvud/övre ramrör, framförallt när du har last på flaket. Se på dina förebilder på förstasidan, de har alla såna stag. Vill du inte göra dem permanenta kan du ju göra öglor och sen sätta vajer spänna med vantstag när du behöver. Ställ dig på flakramen som den är nu och dra/tryck på övre ramrören och se om det flexar.
Sen vet jag inte hur stabil den är i sidled, kanske skulle den vinna på nåt stag från flakramen mot vevpartiet om det får plats för tramporna.
Fundera på om du ska bygga in några listiga positionsljus eller blinkers rent av i ändarna på flakrören (både framåt och bakåt), kunde nog vara coolt om det görs rätt och bra för att synas i vintermörkret!

[Byggtråd] Cargobike V2
fredrikforsberg sa:
Känner en ganska fet stress över att inte bli klar tills snön är borta och jag vill börja cykla till jobbet igen, vilket är tanken med cykeln.

Jag kommer nog svetsa dit rören som saknas sen lacka den ordentligt och göra klart den.
Skulle det vara något som jag måste lägga till så får det bli nästa vinter.

Är det något fäste eller liknande som kan vara bra att ha? Skärmfästen finns, lastfästen finns, något mer?

Du kan antagligen använda öglor och ram för att ta bort visst flex om du har mycket last. Lastremmar.

Edit: Så här tydligt blir det skrivet när en färja lägger till och man skall åka av mitt i en mening.

Senast ändrad:
[Byggtråd] Cargobike V2
Det ät möjligt, ska lura mer på det!

Höll för övrigt på att göra bort mig big time med bromsoksfästet, någon som ser varför?

Det är inte att ramen skulle vara för klen för att ta upp krafter osv..

Senast ändrad:
[Byggtråd] Cargobike V2
Hmm, förstår inte vad det där fästet ska göra överhuvudtaget...? Är det tänkt att bara ligga runt bakaxeln med röret som en distans på axeln måste du tänka om, men det kanske är något annat än vad jag tycker det ser ut som?

Vill du förhindra att axeln rör sig i gaffeländarna, måste du ha ett stöd bakom axeln _i_ramen_, hyggligt vinkelrätt mot en linje dragen mellan hjulets kontaktpunkt mot marken och bromsbeläggen. Kanske en semi-kraftig justerskruv (M6 typ) som håller mot axeln bakifrån gaffeländen, på insidan? Då blir det lätt att justera in bakhjulet i sidled också. Om det är någon rund distans där då alltså, är det en mutter funkar det inte riktigt. Du kan ju också vända på de där kedjespännarna som är på bilden.

Ska du svetsa fast den där saken i ramen och köra med genomgående axel eller något är det bara fortsätta...! :)

Hursomhelst kan väl inte det där tunna sadelstaget hålla för en skivbroms? Paketcyklar förr i tiden (framförallt franska) hade ofta ett litet snedstag från bromsarmens infästning i kedjestaget upp till sadelstaget, och då är ändå kedjestag kraftigare än sadelstag, plus att de bromsarna var mycket svagare än en skivbroms. Många nya cyklar med skivbroms har samma typ av förstärkning mellan sadel- och kedjestag:






Senast ändrad:
[Byggtråd] Cargobike V2
Det håller. Fixed gear och elmotor. Slår man av den går det tungt.

Edit. Såklart. Det där blir bra. Vad gör 10 cm extra bromsslang. :)

Senast ändrad:
[Byggtråd] Cargobike V2
Naugas:
Det är inte färdigt ännu, det kommer funka! Var inte orolig.
Tillverkade en distans på bromsskivan tidigare och nu byter jag ut den mot distansen som är svetsad i hållaren. Den kommer sitta runt axeln och kommer klämmas fast när hjulet skruvas fast.
Axeln är 14mm så det är ingen vanlig axel.
Sen blir det ett lämpligt stag får att stå emot krafterna som är justerbart efter mina dropouts!

[Byggtråd] Cargobike V2
Ah, _nu_ fattar jag huvudsyftet med axelmonteringen... oket måste ju följa med hjulet. Tror Kikon menar att man inte kommer behöva använda bromsen så mycket, mest bara motorbromsa. Men det måste ju hålla för maxbelastning hursomhelst, oavsett om det blir en gång i veckan eller hundra gånger per dag.

[Byggtråd] Cargobike V2
fredrikforsberg sa:
Det ät möjligt, ska lura mer på det!

Höll för övrigt på att göra bort mig big time med bromsoksfästet, någon som ser varför?

Det är inte att ramen skulle vara för klen för att ta upp krafter osv..
Fast om du sätter oket i linje med dropoutsen får du flytta hjulet långt innan du mistar bromsen

[Byggtråd] Cargobike V2
fredrik168 sa:
fredrikforsberg sa:
Det ät möjligt, ska lura mer på det!

Höll för övrigt på att göra bort mig big time med bromsoksfästet, någon som ser varför?

Det är inte att ramen skulle vara för klen för att ta upp krafter osv..
Fast om du sätter oket i linje med dropoutsen får du flytta hjulet långt innan du mistar bromsen

Det går inte, sadelstaget är ivägen.

[Byggtråd] Cargobike V2
Borde vara lättare att göra om dropoutsen (horisontella) än att få till nån bromsoksinfästning som ska följa med hjulet med stag och allt det innebär,

[Byggtråd] Cargobike V2
Jo om jag inte behövde spänna remmen..

Lösningen på bromsoksfästet är ganska vanligt på cyklar med singelspeed och skivbroms samt att det flesta motorcyklar har så.

[Byggtråd] Cargobike V2
fredrikforsberg sa:
Jo om jag inte behövde spänna remmen..

Lösningen på bromsoksfästet är ganska vanligt på cyklar med singelspeed och skivbroms samt att det flesta motorcyklar har så.

Teoretiskt sett hade du kunnat bygga ett fäste där bromsoket "glider" parallellt med dropouts och justeras mot skiva när hjulet sitter rätt och remmen är spänd. Se det halvt som en fråga.

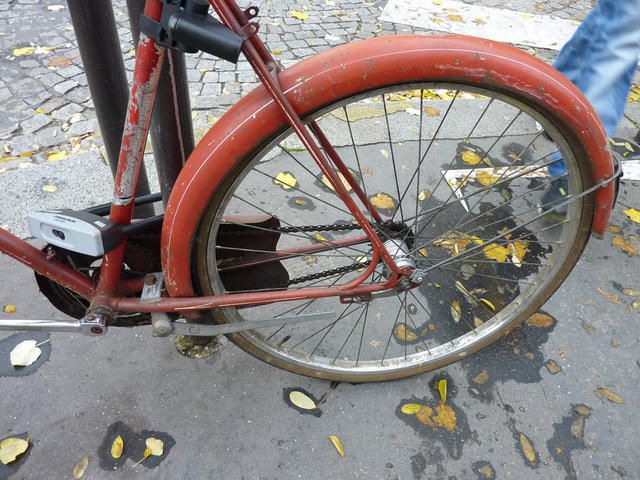

Jag måste säga att jag tycker att den blekröda bakskärmen på en av bilderna är tilltalande i design och skulle kunna passa ditt framhjul.

[Byggtråd] Cargobike V2
Jo det skulle kunna funka!
Det blir som ett IS fäste med PM adapter, och det ser inte särskilt snyggt ut tycker jag.
Ska göra klart detta fäste, gillar jag det så får det stanna annars ser jag mig om efter en annan lösning :)

Edit:
Skärmen hade jag inte lagt märke till! Mycket snygg, skulle passa perfekt! Men vart hittar jag en sån för 24" resp 28"??

Senast ändrad:
[Byggtråd] Cargobike V2
fredrikforsberg sa:
Jo det skulle kunna funka!
Det blir som ett IS fäste med PM adapter, och det ser inte särskilt snyggt ut tycker jag.
Ska göra klart detta fäste, gillar jag det så får det stanna annars ser jag mig om efter en annan lösning :)

Edit:
Skärmen hade jag inte lagt märke till! Mycket snygg, skulle passa perfekt! Men vart hittar jag en sån för 24" resp 28"??

Som sagt i teorin....

Jag vet inte heller var man hittar skärmen. Men nu när ett exempel finns kanske förslagen haglar in. :-)

[Byggtråd] Cargobike V2
Så fina skärmar går inte att få tag på nuförtiden. :( Har man tur kan man kanske hitta typ gamla barncyklar, lastvagnar eller kärror som har skärmar som liknar det man vill ha. Det gäller att hålla ögonen öppna. Själv har jag länge velat pröva handknacka skärmar, men jag misstänker att det är förbaskat svårt.

[Byggtråd] Cargobike V2
Naugas sa:
Så fina skärmar går inte att få tag på nuförtiden. :( Har man tur kan man kanske hitta typ gamla barncyklar, lastvagnar eller kärror som har skärmar som liknar det man vill ha. Det gäller att hålla ögonen öppna. Själv har jag länge velat pröva handknacka skärmar, men jag misstänker att det är förbaskat svårt.

Du behöver ett engelskt hjul (verktyg) och en hel del tålamod.


Senast ändrad:
[Byggtråd] Cargobike V2
fredrikforsberg sa:
Det ät möjligt, ska lura mer på det!

Höll för övrigt på att göra bort mig big time med bromsoksfästet, någon som ser varför?

Det är inte att ramen skulle vara för klen för att ta upp krafter osv..
Men om du ändrar till horisontella dropouts och centrerar oket när hjulet är mitt i dropouten då kan du flytta hjulet ca 1 cm åt båda hållen och ändå ha 80-85% kontakt med skivan vilket borde räcka i bak.
Dessutom slipper du mecka och hålla på plats när du får punka/ska byta däck och rem.

[Byggtråd] Cargobike V2
Hasse#7 sa:
Naugas sa:
Så fina skärmar går inte att få tag på nuförtiden. :( Har man tur kan man kanske hitta typ gamla barncyklar, lastvagnar eller kärror som har skärmar som liknar det man vill ha. Det gäller att hålla ögonen öppna. Själv har jag länge velat pröva handknacka skärmar, men jag misstänker att det är förbaskat svårt.

Du behöver ett engelskt hjul (verktyg) och en hel del tålamod.

ett engelskt hjul formar man och slätar till större ytor av plåt med, och med förhållandevis stora radier. Så små böjningar som det handlar om för cykelskärmar knackar man i första hand, eller så använder man ett system med valsar, som man då i sin tur måste tillverka själv... För småskalig tillverkning är det enkla handverktyg som gäller - hammare, dorn och sandsäck, det kan man göra hela arbetet med. Man skulle kunna använda ett engelskt hjul för att släta ut skärmens mittrand på ett snabbt vis, men man skulle aldrig kunna börja med det eller använda det för att göra merparten av arbetet. Den mest användbara maskinen hade varit en krympmaskin för skärmens sidor.

[Byggtråd] Cargobike V2
h.g.j sa:

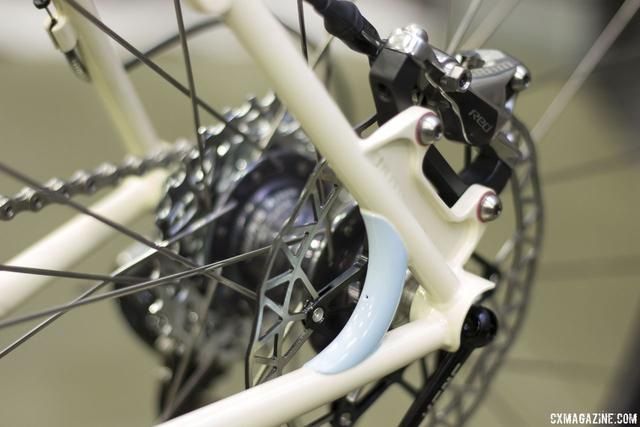

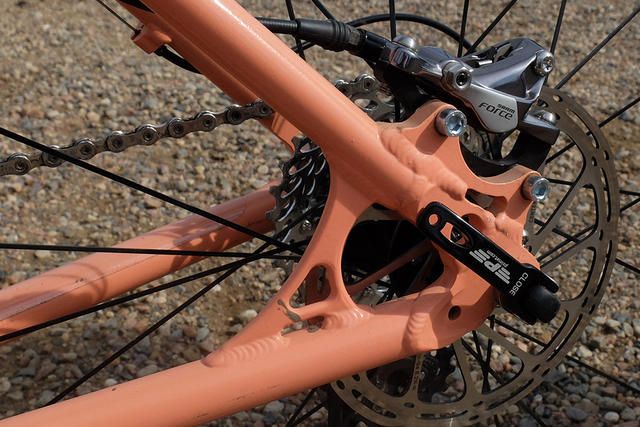

Den här lösningen verkar ju vara att man gör hela bromsoksfästet till en adapter som axeln sedan sitter fast i.

Det är nåt sånt som är på väg att byggas tror jag.

Angående engelskt hjul eller inte så finns det filmsnuttar där de gör motorcykelskärmar. Men det kan hända att just cykelskärmar är för litet, det låter jag vara osagt då jag inte provat, det är dåligt med engelska hjul i mitt hushåll.

[Byggtråd] Cargobike V2
Nää inte alls..
Jag kommer ha kvar original dropouts för att kunna justera remmen.
Fästet till bromsoket kommer sitta runt hjulaxeln (inte svetsas i ramen)
Sen kommer en justerbar arm fästas i ramen som tar upp krafterna från bromsoket.
Svårt att förklara men det blir tydligare när fästet är klart.

[Byggtråd] Cargobike V2
Behöver hjälp att räkna på ekerlängd, har försökt med olika räknare men det går inte.
3kors är väl det vanligaste? Eller ska jag ha 2kors?
Jag har dessa mått:

Fram, med skivbroms 24" fälg

Fälg
36 ekrar
Innermått fälgbana 23mm
Ytter fälgbana 31mm
Fälghöjd 21mm
Hål för nipplar 4,5mm

Nav
Ekerhål 2,5mm
H+V Hål cc 58mm
H+V Flänshöjd 67mm
V sida fläns 21mm från centrum
H sida fläns 37mm från centrum

V = vänster = bromssida.

Behövs fler mått?

Hjälp mig snälla!

[Byggtråd] Cargobike V2
fredrikforsberg sa:
Behöver hjälp att räkna på ekerlängd, har försökt med olika räknare men det går inte.
3kors är väl det vanligaste? Eller ska jag ha 2kors?
Jag har dessa mått:

Fram, med skivbroms 24" fälg

Fälg
36 ekrar
Innermått fälgbana 23mm
Ytter fälgbana 31mm
Fälghöjd 21mm
Hål för nipplar 4,5mm

Nav
Ekerhål 2,5mm
H+V Hål cc 58mm
H+V Flänshöjd 67mm
V sida fläns 21mm från centrum
H sida fläns 37mm från centrum

V = vänster = bromssida.

Behövs fler mått?

Hjälp mig snälla!
Erd är väl måttet på fälg som du måste ha
https://spokes-calculator.dtswiss.com/assets/images/infoboxes/erd.png
Sen är det ju bara att mata in resten av måtten här
https://spokes-calculator.dtswiss.com/en/calculator

[Byggtråd] Cargobike V2
fredrikforsberg sa:
Testade dtspokcalc men jag är kanske trög.
Tänkte att någon som användt dessa program med framgång kan knappa in mina siffror.

Kommer inte ihåg exakt, men det KAN ha varit dtspokecalc som ger tydliga skillnader om man skriver in värden med decimalkomma i stället för decimalpunkt ...

/s-o
