DIY Cykellampor
HåkanC sa:
Har du ngn källa till det påståendet?
För efter vad jag har fått lära mig, liksom den uppmätta laddströmmen hos snabbladdare, fungerar det i verkligheten tvärtom.
Dvs det är när batteriet närmar sig fulladdat som strömmen behöver regleras ned och så gör åtminstone bra snabbladdare även i praktiken.
Klicka för att se resterande...
vet bara att jag läst detta någonstans när jag letade mig fram till en vettig laddare.

köpte först en gyrfalcon, rekommenderad av lygteinfo, men den kokar batterier som råkat ha laddats ur för mycket, kanske ner till under 1 volt i fallet li-ion. man kan ställa ner strömmen manuellt för att hindra detta, men den bromsar inte på egen hand när batteriet blir varmt. annars är den rätt bra.

miboxer c8 har inte det problemet, och räddar dessa batterier på ett till synes bättre sätt. mer förtroende för den laddaren.

att det behöver bromsas sedan när batteriet börjar bli fullt är en annan funktion.

Senast ändrad:
DIY Cykellampor
kais01 sa:
köpte först en gyrfalcon, rekommenderad av lygteinfo, men den kokar batterier som råkat ha laddats ur för mycket, kanske ner till under 1 volt i fallet li-ion.
Klicka för att se resterande...
Då verkar du endera ha köpt en felaktig laddare, eller provat med ngt konstigt batteri
För så här står det hos https://lygte-info.dk/ om den ena
och för den andra
GyrFalcon-laddaren han har testat. Den senare fick även omdömet
"I will rated this charger as a very good charger"
Så det troliga är alltså att du fick en felaktig laddare eller provade med en väldigt konstig LiION-cell.

kais01 sa:
miboxer c8 har inte det problemet
Klicka för att se resterande...
Så här står det hos https://lygte-info.dk/ om Miboxer C8
Det där om "Up to 1.9V the charger assumes NiMH" verkar om inte direkt dåligt så åtminstone lite tveksamt i mina ögon.
Men den fick ändå omdöme: "I will rate it as a good charger."
Men bättre omdöme för åtminstone den ena GyrFalcon-laddaren jmf med det för Miboxer C8

Är din laddare samma version som den testade?

DIY Cykellampor
ja, gick på danskens råd och skaffade gyrfalcon. två stycken. var uppmärksam på olika iterationer av den laddaren, och köpte den senaste som då fanns, häromåret. men samma resultat på båda. och den sköter sig absolut på ett bra sätt med friska celler.

men med inställningen 50mA är klarar den inte att 'väcka' ett mer urladdat batteri, det blir kvar nere i källaren, det kan tugga på något dygn eller mer utan att något händer. och för att komma ur detta får man manuellt dra på en högre inställning, vilket iofs funkar, men då behöver varje cell vaktas noga, för snart blir det varmt. inget av detta problem med miboxer, den sköter sig själv, klarar problemceller bättre, och har temperaturkontroll.

det stämmer att miboxer förmodar och anger nimh upp till 1,9 volt när cellen stoppas i. men när den laddat en stund fattar den galloppen och går vidare. den stannar också med jämna mellanrum upp och anger inre motståndet, däremellan visas laddströmmen den för tillfället väljer. när den är klar anges hur mycket mAh den sammanlagt stoppat i vid den aktuella laddningen.

föredrar alltså till mitt ändamål miboxer, dels för att den är att lita på när det gäller att undvika överhettning, och dels får den ordning på celler som drabbats av urladdning på ett bättre sätt.

har inte testat den på nimh, där har jag en fullständigt utmärkt laddare från lidl av alla ställen.

Senast ändrad:
DIY Cykellampor
HåkanC sa:
Ok
Vi får hoppas att din lampa i verkligheten slutar att lysa närmare ~6V batterispänning (istf 7 V), annars utnyttjas kapaciteten i ett 7,4V batteri dåligt.
Klicka för att se resterande...
Japp...gjorde ju bara ett snabbtest för att se om jag kunde driva lamporna med mitt labbaggregat.
Tog första bästa testkablarna jag kunde hitta.....små,klena kablar.
Blev ett rejält spänningsfall,tillverkade nya testkablar med grövre kabelarea,och vips slocknade dom neråt 5,5v vid ett första test.
Och fick helt annat amperetal,tyckte dom drog ovanligt lite....

Så första provet var med duktigt missvisande spänningsfall i kablarna! (y)

DIY Cykellampor
AndersJB sa:
När man nu är inne och nördar med ampere,watt och batterikapacitet....går det att TEORETISKT bestämma en lampas lumen när man vet t.ex hur många watt/ampere den drar?

Oviktigt och bara ren teori,men är ju en nyfiken och vetgirig jäkel....
Klicka för att se resterande...
ja det går ju utmärkt. man får om det inte finns några oväntade energitjuvar kring 100 lumen per watt. ganska vanligt på seriösa lampor att man uppnår det, det krävs en del klantighet för att misslyckas. mer finns knappast.

det går alltså om du mäter strömmen och känner till spänningen lätt räkna ut effekten och konstatera om din superduperlumenmonsterlampa vid mättillfället ger sina 8000 lumen eller snarare troligare efter en stund 3500. vill man inte offra en kabel för ändamålet, är en tångamperemeter ett hjälpsamt tillbehör.

har man känd batterikapacitet (det rör sig i bästa fall om 3Ah per 18650-cell, sällan under 2,4) är det även möjligt att den bakvägen konstatera om lampan ger sina lumen utifrån användbar tid per laddning. är den dubbelt mot förväntat innebär det hälften så många lumen.

det går inte att trolla med knäna där heller.

DIY Cykellampor
kais01 sa:
ja det går ju utmärkt. man får om det inte finns några oväntade energitjuvar kring 100 lumen per watt. ganska vanligt på seriösa lampor att man uppnår det, det krävs en del klantighet för att misslyckas. mer finns knappast.

det går alltså om du mäter strömmen och känner till spänningen lätt räkna ut effekten och konstatera om din superduperlumenmonsterlampa vid mättillfället ger sina 8000 lumen eller snarare troligare efter en stund 3500. vill man inte offra en kabel för ändamålet, är en tångamperemeter ett hjälpsamt tillbehör.

har man känd batterikapacitet (det rör sig i bästa fall om 3Ah per 18650-cell, sällan under 2,4) är det även möjligt att den bakvägen konstatera om lampan ger sina lumen utifrån användbar tid per laddning. är den dubbelt mot förväntat innebär det hälften så många lumen.

det går inte att trolla med knäna där heller.
Klicka för att se resterande...
Låter intressant!
Som sagt,mer för intresse och lära sej nått nytt än för verklig nytta.
Men ju mer man kan mäta och verifiera,ju mer vet man säkert mot att gissa sej fram!
Och ska testa hur strömmen beter sej när lampan blir varm och reglerar ner.

Gjorde en kabel till mitt labbagreggat från ett skrotat Kjell & Co batteripack,lödde dit 2,5mm/2 kablar på kontakten,och kör på 30A uttaget för att eliminera allt tänkbart spänningsfall.

Tack för svaret!!

DIY Cykellampor
MagerValp sa:
Random led-modul jag klickade på verkar ge runt 150 lm/W: https://www.mouser.se/datasheet/2/810/NewEnergy_XHP70_2_Modules_DataSheet-2326258.pdf
Klicka för att se resterande...
intressant. det sker väl en utveckling fortfarande men känslan är att det kommit att gå långsammare än för säg tio år sedan.

för uppstyrda cykellampor har ändå 100 lumen per instoppad watt stämt ganska bra rätt länge. vissa förluster åtgår också i spänningsomvandlare och driver. och vissa långa kablar;)

DIY Cykellampor
HåkanC sa:
Nej
Inte sedan XM-L började användas sedan över 10 år sedan och ännu mindre sedan den mer temperaturtåligare XM-L2 ett par år senare
Klicka för att se resterande...
så bra. synd att de inte tycks nå marknaden. eller finns det andra problem att runda för att i praktiken nå förbi 100 lumen per watt under några timmar med de ljusstyrkor vi önskar här?

hemmalamporna har länge stampat kring 80 lumen per watt.

DIY Cykellampor
Var nere i verkstan och förzinkade lite grejor,passade på att göra ett snabbtest på 2 lampor,MOH55 och den tidigare varianten av MJ906 medans det kokade i badet...

Om man nu kör 100 lumen/watt ger Moh 39,7 watt,4000 lumen är spec och upmätt i tester.
Och MJ906 ger ganska exakt 30 watt,vilket verkar rimligt.Finns inga mätningar vad jag vet,bara teoretiska lumen...

För att få mer exakt bör självklart 3500:an och 6500:an provas,där finns det säkra tester med garanterat uppmätta lumen.

Men MS verkar hittills stämma med 100 lumen/watt ungefär.

DIY Cykellampor
mät gärna om igen när de stått på ett tag...

det där är förstås strömmen de drar, inte vad de ger. så håkans påpekande att själva dioden kan ge mer per watt som den faktiskt tar emot stämmer förstås. men summan av kardemumman på vad som går i sladden från batteriet brukar röra sig om 100 lumen per watt. typ.

Senast ändrad:
DIY Cykellampor
kais01 sa:
mät gärna om igen när de stått på ett tag...

det där är förstås strömmen de drar, inte vad de ger. så håkans påpekande att själva dioden kan ge mer per watt som den faktiskt tar emot stämmer förstås. men summan av kardemumman på vad som går i sladden från batteriet brukar röra sig om 100 lumen per watt. typ.
Klicka för att se resterande...
Japp,det blir självklart effektförluster "på vägen",hade man mätt direkt på dioden kanske det blivit annat.
Hade inte igång dom länge,gjorde det medans jag väntade på annat skulle bli klart,så hann inte se när dom reglerade ner.
Men egentligen oviktigt personligen hur mycket och när dom reglerar ner,(vilket dom gör),är ju nöjd med lamporna och dom lyser så jag ser vart jag ska!?

Handlar mer om att testa saker,hitta ett samband och dra en slutsats av det. (y)

DIY Cykellampor
om man nu tänker sig byta från lampa x till förmodat starkare lampa y kan det ju vara bra att veta om den senare vid verklig användning egentligen presterar mer.

även om man skulle vara 'nöjd' med endera:)

ser fram emot fler av dina mätningar!

DIY Cykellampor
AndersJB sa:
Handlar mer om att testa saker,hitta ett samband och dra en slutsats av det. (y)
Klicka för att se resterande...

Ngt jag tycker skulle vara intressant är att mäta belysningsstyrkan istf att uppskatta ljusflödet
Det är skillnad på ljusflöde och belysningsstyrka, ljusflöde är det som lämnar LEDen (ljuskällan)
medan belysningsstyrkan mer är det upplysta man ser.
Ljusflöde mäts i lumen(lm)
Belysningsstyrka mäts i lux(lx) och 1 lx = 1lm/m²
Det finns ljusmätare, luxmätare, att köpa, från ~100 SEK hos kinahandlare för att mäta belysningsstyrkan. Billigast, men kanske inte enklast, borde
Arbetsmiljöverkets ljusmätarapp vara.
Men oavsett om man mäter med apparat eller app tror jag det blir svårt få mätvärden som går att jmf med andras mätningar. Men är man noggrann borde det gå att jmf de lampor man själv har. Men det gäller att få till en bra mätmetodik och ett bra mätställe. Kanske ett tomt garage el ngt likn kan funka? Sen gäller det, som alltid, att mäta på rätt sätt så att det går att jmf de olika lamporna, att inte mät i endast en punkt utan i olika vinklar höger + vänster och även upp och ned borde krävas för att få ett tillräckligt bra och användbart resultat.

DIY Cykellampor
HåkanC sa:
Ngt jag tycker skulle vara intressant är att mäta belysningsstyrkan istf att uppskatta ljusflödet
Det är skillnad på ljusflöde och belysningsstyrka, ljusflöde är det som lämnar LEDen (ljuskällan)
medan belysningsstyrkan mer är det upplysta man ser.
Ljusflöde mäts i lumen(lm)
Belysningsstyrka mäts i lux(lx) och 1 lx = 1lm/m²
Det finns ljusmätare, luxmätare, att köpa, från ~100 SEK hos kinahandlare för att mäta belysningsstyrkan. Billigast, men kanske inte enklast, borde
Arbetsmiljöverkets ljusmätarapp vara.
Men oavsett om man mäter med apparat eller app tror jag det blir svårt få mätvärden som går att jmf med andras mätningar. Men är man noggrann borde det gå att jmf de lampor man själv har. Men det gäller att få till en bra mätmetodik och ett bra mätställe. Kanske ett tomt garage el ngt likn kan funka? Sen gäller det, som alltid, att mäta på rätt sätt så att det går att jmf de olika lamporna, att inte mät i endast en punkt utan i olika vinklar höger + vänster och även upp och ned borde krävas för att få ett tillräckligt bra och användbart resultat.
Klicka för att se resterande...

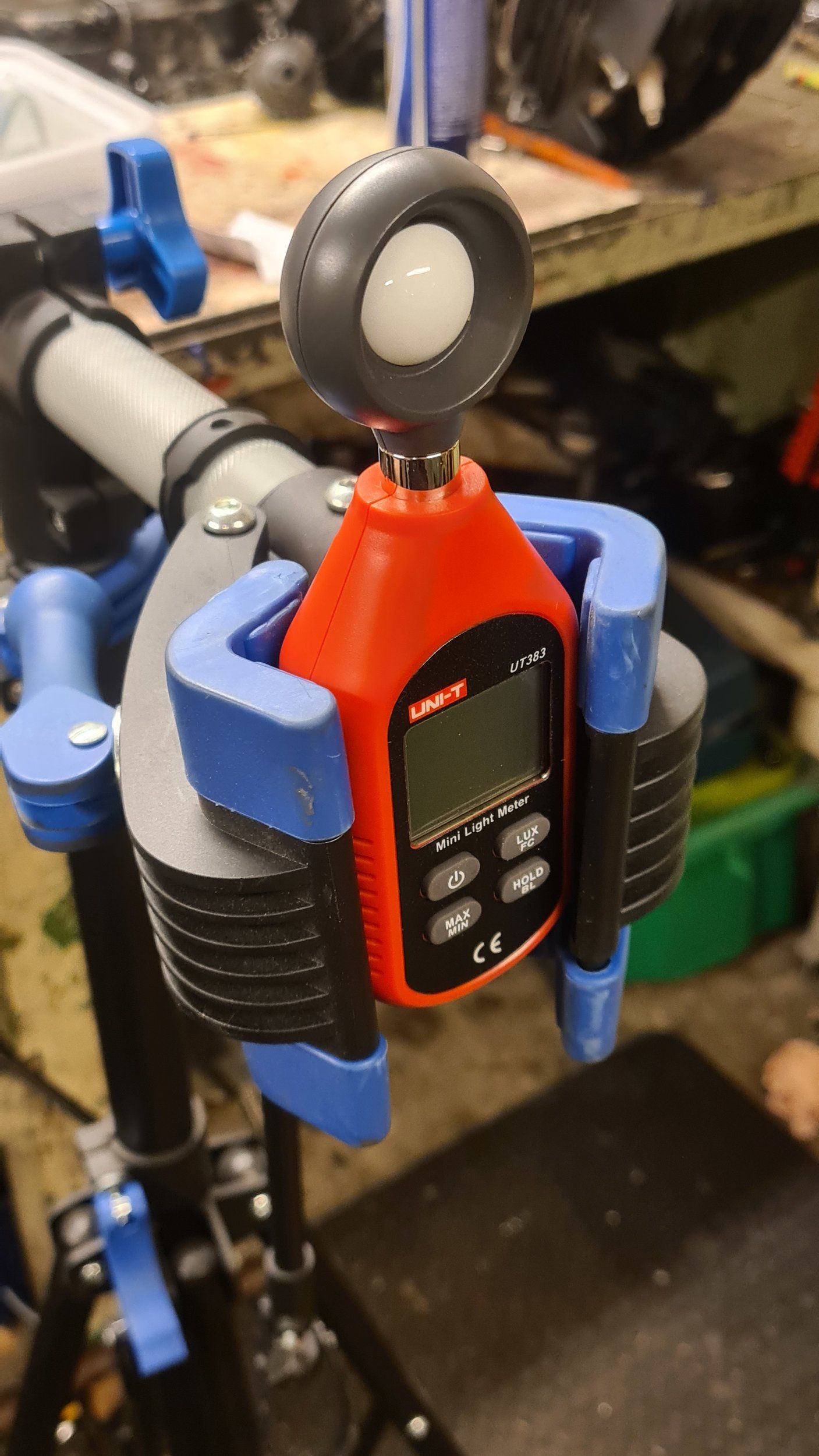

Köpte en enkel luxmätare på Kjell & co för att testa lite,men som du säger...kräver exakt samma procedur för att kunna jämföra med säkerhet.

Lekte bara som hastigast med den,går säkert att jämföra lampor,se när lampan reglerar ner osv.
Går säkert även att se om typ en "hotspot" mildras genom tejp o.d om man mäter på exakt samma positioner.

Har bara lekt lite med den för att se om man kan ha den till något.
Enda negativa är att eländet stänger ner efter 5 min....måste trycka igång den igen...irriterande,men you get what you pay for...


DIY Cykellampor
Nu har kretsen och motstånden dykt upp!

Testar att dra ur ett batteri med 2,4A just nu. Motståndet på 3ohm blir riktigt varmt. Det fräser när jag tar med ett blött finger på det. Jag har snällare motstånd med, får kanske köra dem framöver.

Jag har några moduler extra så de hamnar nog här till högstbjudande (ca 30-40kr tror jag ?) framöver. Vill dock testa i lugn och ro först. ?


DIY Cykellampor
HåkanC sa:

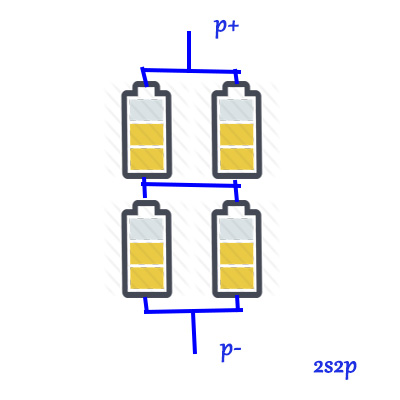

Har du 4st 3 Ω motstånd kan du koppla dem 2S2P, typ så här

(fast med motstånd istf batterier)

Då sjunker effekten till 1/4 i varje motstånd.
Klicka för att se resterande...
Tack men jag har inte så många likadana (eller någorlunda lika) motstånd. Fast det på 3ohm skall klara 100w och jag ligger på ca 20w nu så det är ingen fara. Jag tänkte variera med ett 5-7 ohm motstånd med för att se om det blir någon skillnad när man laddar ur lite långsammare.

Första testade batteriet är uppmätt till 3,8Ah. Tror att det är märkt med 4,5Ah. Urladdat med 2A. Helt ok för ett gammalt batteri ändå. BAK-celler.

DIY Cykellampor
om man mäter strömmen när den aktuella lampan är inkopplad är ju det också en last som kan användas.

vissa svårigheter med det inomhus dock, då så många lampor reglerar ned pga värme. den sjunkande strömåtgången i det läget är vore ju också en intressant parameter att följa.
