Ser detta rätt ut? från cyklingssugen nybörjare (-:

[Jörgen G]

Hej!
Kanske skall börja med en snabb presentation. Jörgen heter jag och hör hemma i Helsingborg. Jag började för en tid sen att fräscha upp min cykel inför våren och sommaren, men annat kom i mellan.
Nu till min fråga:

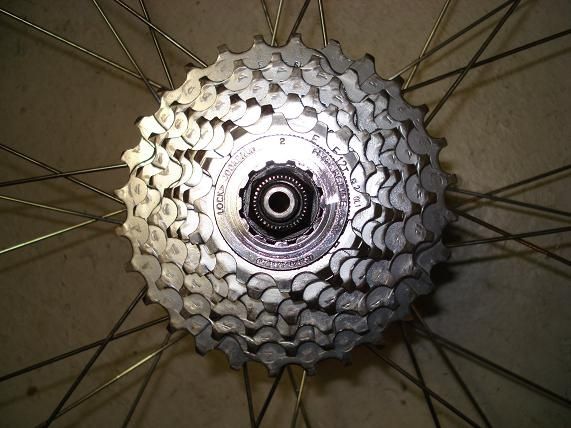

Jag har haft av frikransen och rengjort kransarna, men när jag nu skall sätta ihop det blev jag osäker på hur det såg ut innan jag delade på grejerna (:

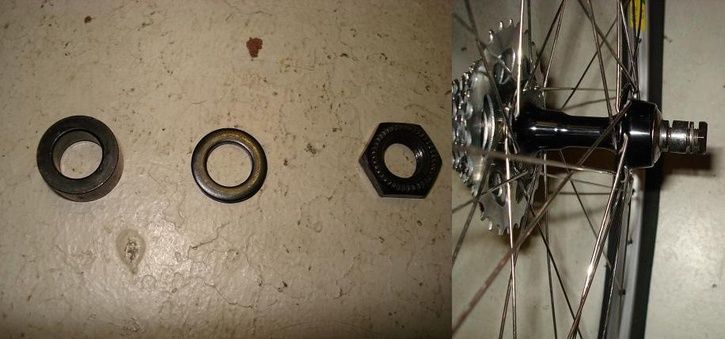

Tänkte om någon som vet kan kolla på bilderna och se om det ser ut som det skall. Problemet är att jag fick de 2 "ringarna" över. En tjock, en smalare (och så muttern som spänns mot gafflen.)
Minns inte var de skulle sitta. Är de på rätt plats på bilden, och sitter de isf i rätt ordning?

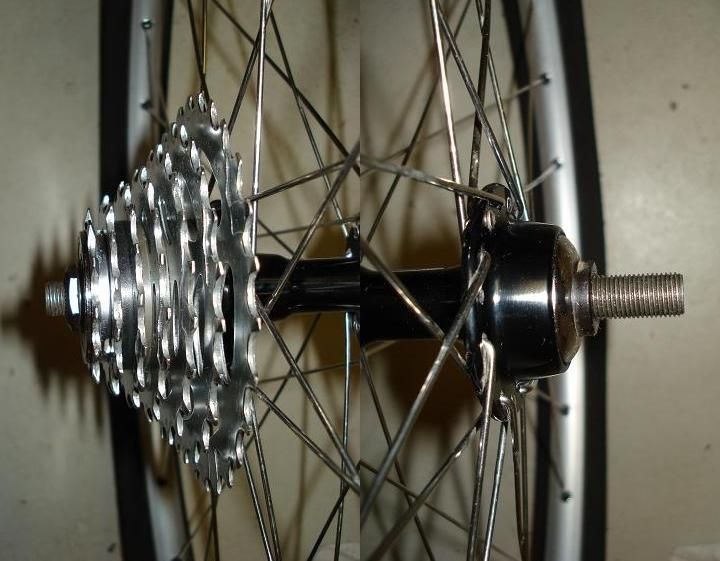

Är inte helt säker på om jag satt i hjulaxeln (osäker på termerna) på rätt håll. Om den i stället skall sticka långt ut på vänster sida istället?

Cykel=Marin Rocky Ridge
Nav=Shimano Deore LX FH-M560

Tacksam för hjälp. Det är för fint väder för att stå i garaget! (-:
/Jörgen



[HaraldN]

Denna sprängskiss gäller efterföljaren till ditt nav, men jag gissar att axeln och lagren har ungefär samma utseende: http://techdocs.shimano.com/media/t...FH/EV-FH-M570-1790B_v1_m56577569830611901.pdf

Utifrån den sprängskissen verkar de lösa delarna sitta rätt på din bild.



[Jörgen G]

Tack så mycket Harald. Sprängskissen gjorde susen!
/Jörgen



[Little Stereo]

Ett enkelt tips är att ta ett par bilder innan och medans du demonterar okända cykelprylar, sen är det bara titta vid återmonteringen samtidigt som du lär dig till nästa service :-) T



[Jörgen G]

Tack. Jag har precis börjat med det. Kanon med digitalkamera. Jag delade på hojen innan jag ägde kameran (:

/Jörgen
