Vilken typ av länkage?

[Ophiophagus]

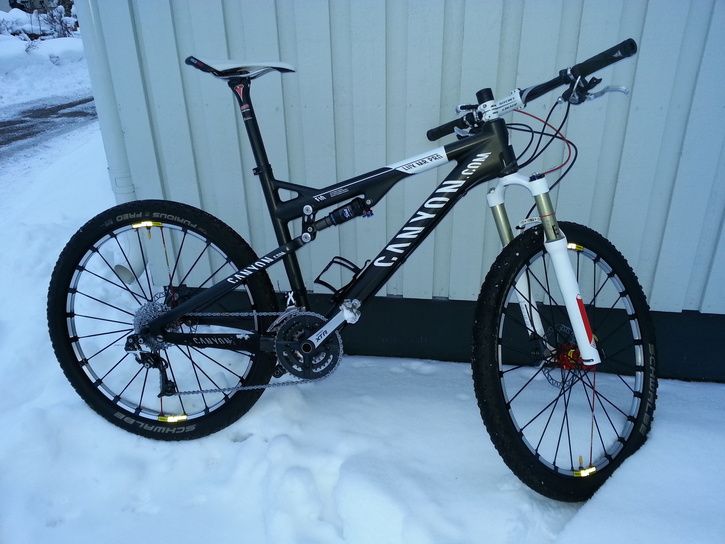

Vad kalas den typ av länkage som sitter på Canyon Lux MR?



[42Hz]

four-bar?



[theBrand]

Horstlänk, eller Horst-link. Specialized äger patenten, de kallar det FSR.



[theBrand]

42Hz skrev:
-------------------------------------------------------
> four-bar?
>
> http://upload.wikimedia.org/wikipedia/commons/4/45
> /MtbFrameGeometry_FourBarLinkage.png


Nja, det där är väl en faux-bar, eller länkagedriven SP som det också kallas?



[s]

theBrand skrev:
-------------------------------------------------------
> 42Hz skrev:
> --------------------------------------------------
> > four-bar?
> >
> > http://upload.wikimedia.org/wikipedia/commons/4/45/MtbFrameGeometry_FourBarLinkage.png
>
> Nja, det där är väl en faux-bar, eller länkagedriven SP som det också kallas?

Ja, vad tusan sitter du och dricker Harri?

=D



[StinkySupreme]

Fyrlänk, det har jag från säker källa:
http://happymtb.org/2008/08/21/canyon-lux-mr-90-sl/



[Aron]

Länkaget sitter på kedjestaget och det är en Horst-link, four-bar, FSR + en massa andra benämningar.

Specialized äger "bara" det amerikanska patentet. I Europa används principen av många tillverkare.



[Ophiophagus]

Kul att fler undrar vad deras länkage heter. Ingen som vet vad länkaget på Lux MR heter?

Hälsningar
Rickard



[theBrand]

Ophiophagus skrev:
-------------------------------------------------------
> Kul att fler undrar vad deras länkage heter.
> Ingen som vet vad länkaget på Lux MR heter?
>
> Hälsningar
> Rickard


Som både jag och Aron svarat är det en horst-länk, vilket är en typ av fyrlänk. Fyrlänk kan man dock kalla så gott som alla länkage som inte är någon typ av SP(singel pivot).

Bilden som 42Hz la in visar en länkagedriven SP, d.v.s bakhjulet har samma rörelsekurva som en SP men bakhjulets förbindelse med dämparen sker genom en länk. Det kallas också faux-bar eftersom det ser ut som en fyrlänk, fast det är en SP.

(Begreppet fyrlänk syftar till hur många länkar som är inblandade i att hålla hjulet på sin plats)



[Ophiophagus]

theBrand skrev:
-------------------------------------------------------
> Ophiophagus skrev:
> --------------------------------------------------
> -----
> > Kul att fler undrar vad deras länkage heter.
> > Ingen som vet vad länkaget på Lux MR heter?
> >
> > Hälsningar
> > Rickard
>
>
> Som både jag och Aron svarat är det en
> horst-länk, vilket är en typ av fyrlänk.
> Fyrlänk kan man dock kalla så gott som alla
> länkage som inte är någon typ av SP(singel
> pivot).
>
> Bilden som 42Hz la in visar en länkagedriven SP,
> d.v.s bakhjulet har samma rörelsekurva som en SP
> men bakhjulets förbindelse med dämparen sker
> genom en länk. Det kallas också faux-bar
> eftersom det ser ut som en fyrlänk, fast det är
> en SP.
>
> (Begreppet fyrlänk syftar till hur många länkar
> som är inblandade i att hålla hjulet på sin
> plats)


Ahh, tack! Trodde ni pratade om den andra cykeln!
