Bygga mountainbike
Bygga mountainbike
- Trådstartare Björn Tidbeck
- Start datum
-
- Taggar
- mtb träcykel wood wooden bikes
Björn Tidbeck
Medlem
Bygga mountainbike
Www.woodenmountainbikes.com
Kolla min hemsida och kom med ideer
Kolla min hemsida och kom med ideer
Hcsokim
Aktiv medlem
Bygga mountainbike
Hur har du löst "kontaktpunkterna" med vevlager, baknav (inklusive thruaxle?) och styrlager?
Skoj bygge!
Björn Tidbeck
Medlem
Bygga mountainbike
Kolla hemsidan, där skriver jag lite mer om byggena
Björn Tidbeck
Medlem
Bygga mountainbike
Aluminium inserts och epoxi
Hcsokim
Aktiv medlem
Bygga mountainbike
Har du slaktat en gammal hoj eller köpt delarna någonstans?
42Hz
Aktiv medlem
Bygga mountainbike
42Hz
Aktiv medlem
Bygga mountainbike
Kejderöta
n3wton
Aktiv medlem
Bygga mountainbike
Kul projekt! Jag hade också gärna sett mer från själva produktionen! Gillar både träarbete och cykel, så det här är ju en optimal kombination (att följa i en byggtråd åtminstone)!?
Ett litet tips är att mtb-cyklar har blivit riktigt jäkla bra senaste åren. Studera geometriförändringarna som skett senaste åren och införliva dem i nästa bygge. Gissar att korta kedjestag men ändå plats för ganska breda däck samt flack gaffelvinkel är svåra att få till och ger större belastningar på redan utsatta områden än längre kedjestag och brantare gaffel.
Ett litet tips är att mtb-cyklar har blivit riktigt jäkla bra senaste åren. Studera geometriförändringarna som skett senaste åren och införliva dem i nästa bygge. Gissar att korta kedjestag men ändå plats för ganska breda däck samt flack gaffelvinkel är svåra att få till och ger större belastningar på redan utsatta områden än längre kedjestag och brantare gaffel.
Björn Tidbeck
Medlem
Bygga mountainbike
Denna har ungefär samma geometri som en Scott spark, 2021 tror jag. möjligtvis något flackare stack, lite längre reach pga något mer baklutad sadelstolpe och ca 8-10mm längre chainstay
Björn Tidbeck
Medlem
Björn Tidbeck
Medlem
Bygga mountainbike
Jag gillar R2-bike från Tyskland, lite därifrån och lite från gamla cyklar.
Björn Tidbeck
Medlem
Bygga mountainbike
De två första prototyperna är "handgjorda" hyvel, bandsåg, rasp, borr, fräs och givetvis en del slipning. Den jag håller på med nu är så gott som helt gjord med CNC-fräs.
Björn Tidbeck
Medlem
Björn Tidbeck
Medlem
Björn Tidbeck
Medlem
Björn Tidbeck
Medlem
Björn Tidbeck
Medlem
Bygga mountainbike

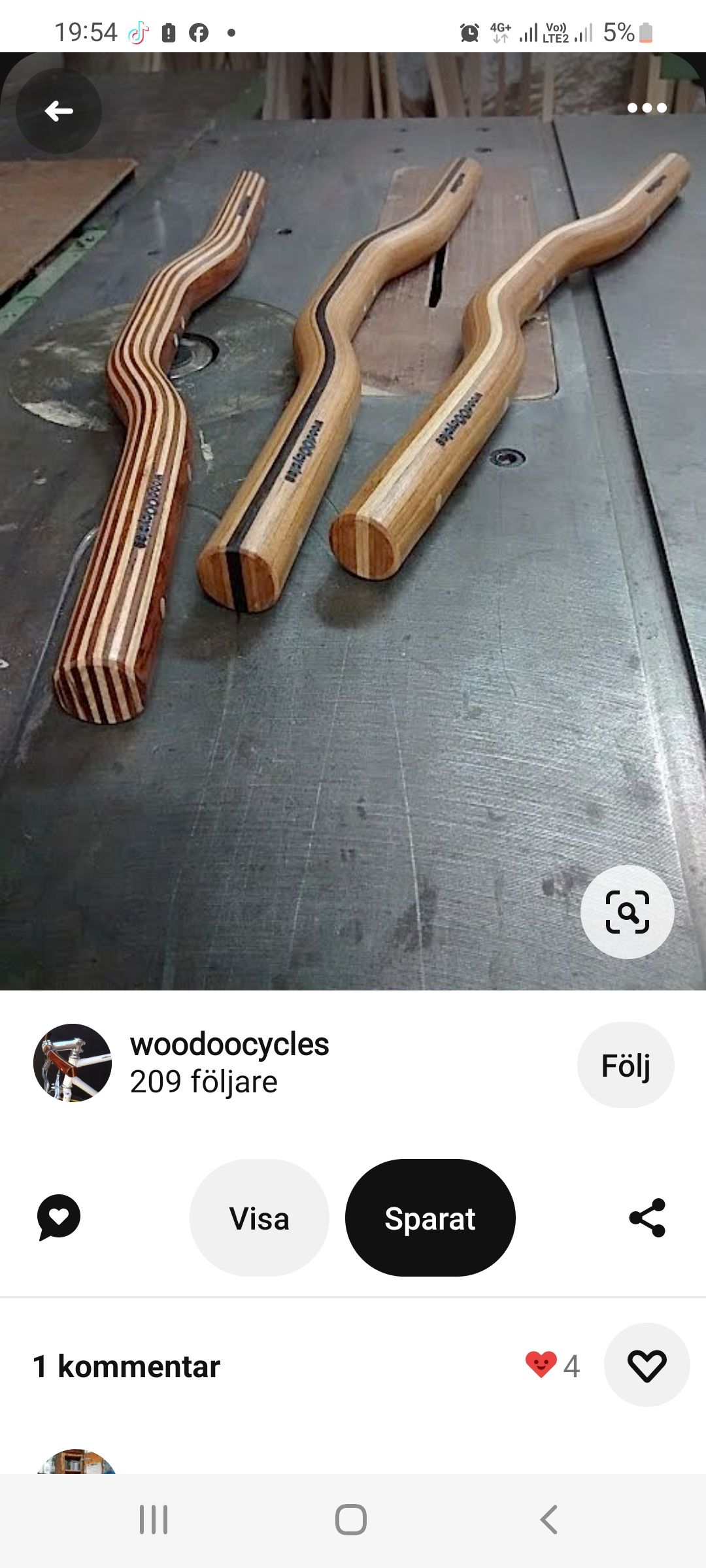

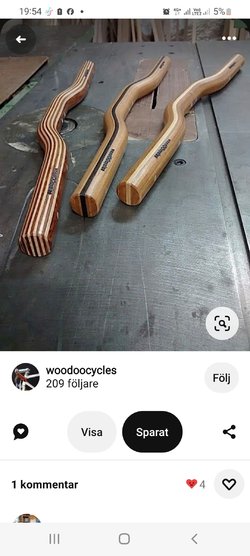

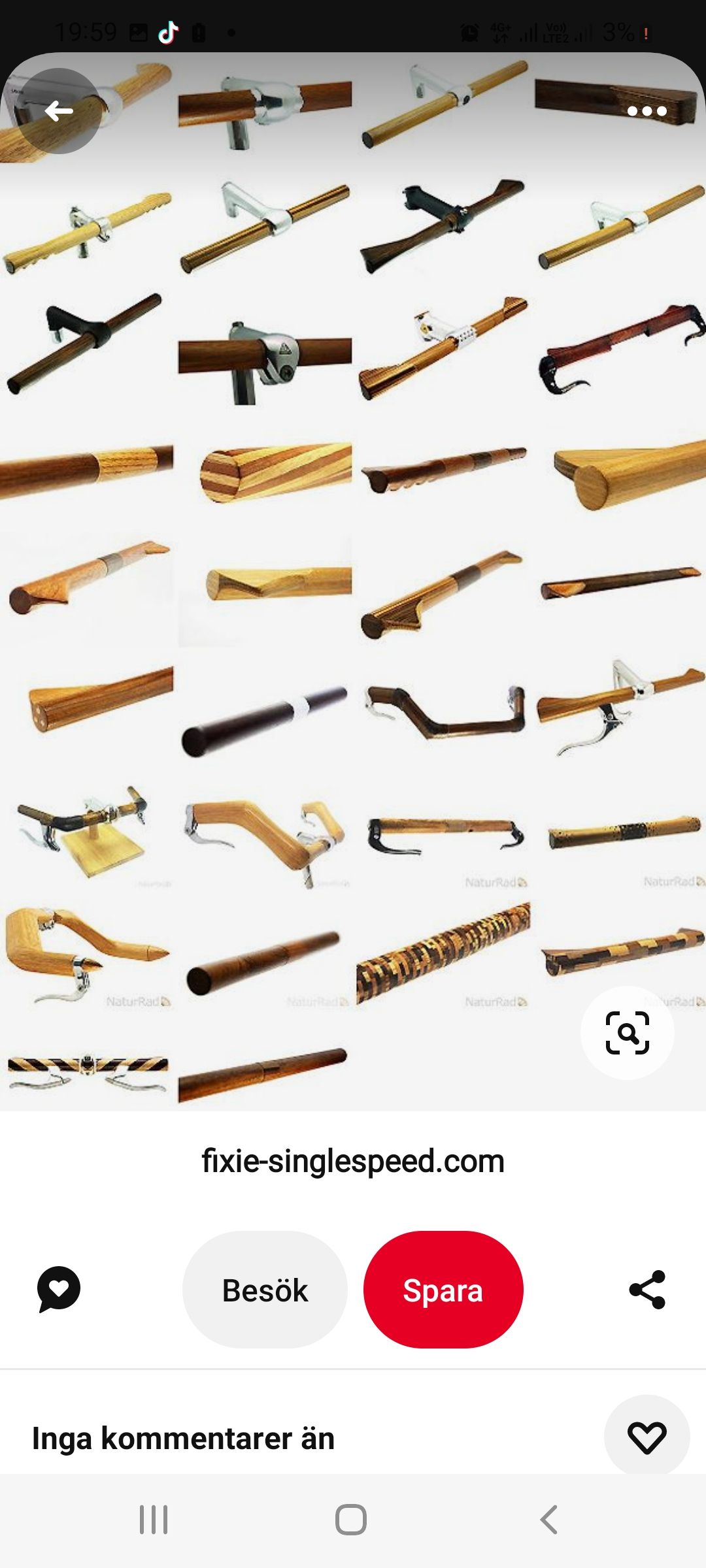

Pintrest ska det vara såklart
42Hz
Aktiv medlem
Bygga mountainbike
Dags att regga Pineterest? ;)
Björn Tidbeck
Medlem
Bygga mountainbike

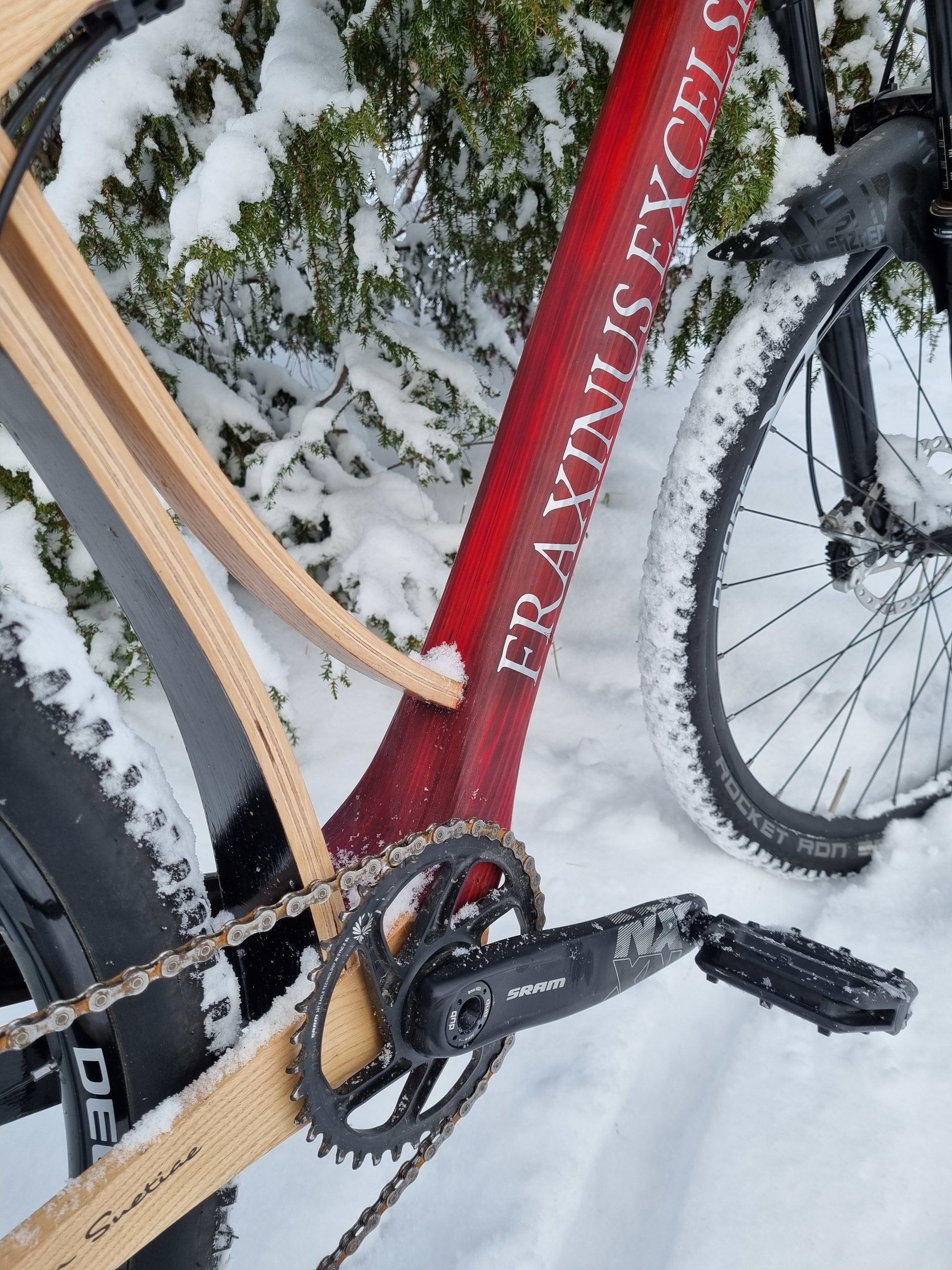

Den andra prototypen, Fraxinus Excelsior som jag kallar den (eftersom det är det huvudsakliga träslaget) känns som ett mellanting mellan aluminium och kolfiber, -ish. Fast då jämför jag med scott aspect 910, och cube reaction. Och de har ju helt annorlunda geometri. Den stora skillnaden är nog att trä är bra på att släcka ut vibrationer. Jämför ishockeyklubbor av trä, aluminium och kolfiber om du har det som referens.
Froste
Aktiv medlem
Bygga mountainbike
Så fruktansvärt fin! Otroligt smäcker konstruktion med de basade delarna.
Hur hade set ut om du skulle få in en dropper post ramen. Antar att det hade krävt en helt annan konstruktion av "sadelröret"? Eller hade det gått att spänna in den mellan de båda delarna på något vis?
Larix decidua verkar riktigt spännande den med har du byggt en sådan än?
Hur hade set ut om du skulle få in en dropper post ramen. Antar att det hade krävt en helt annan konstruktion av "sadelröret"? Eller hade det gått att spänna in den mellan de båda delarna på något vis?
Larix decidua verkar riktigt spännande den med har du byggt en sådan än?
Björn Tidbeck
Medlem
Bygga mountainbike
Tack, det stämmer att det blir svårt att få in dropperpost och få det snyggt. Man tappar dessutom nog det mesta av fjädringen i sadeln. Då får man nog gå över till traditionell sadelstolpe. Det är väl iofs inget fel med det, tvärt om, men jag vill inte släppa "double post iden" än. Nu håller jag på med FE 2.0 samt ritar på en gravel variant av LD.
Froste
Aktiv medlem
Bygga mountainbike
En grushoj i liknande konstruktion låter mycket trevligt. Inbillar mig att man kan hitta en bra balans mellan styvhet och flex för det ändamålet med din konstruktion. Dela gärna när du har något att visa!
Björn Tidbeck
Medlem
Bygga mountainbike
Hej Froste,

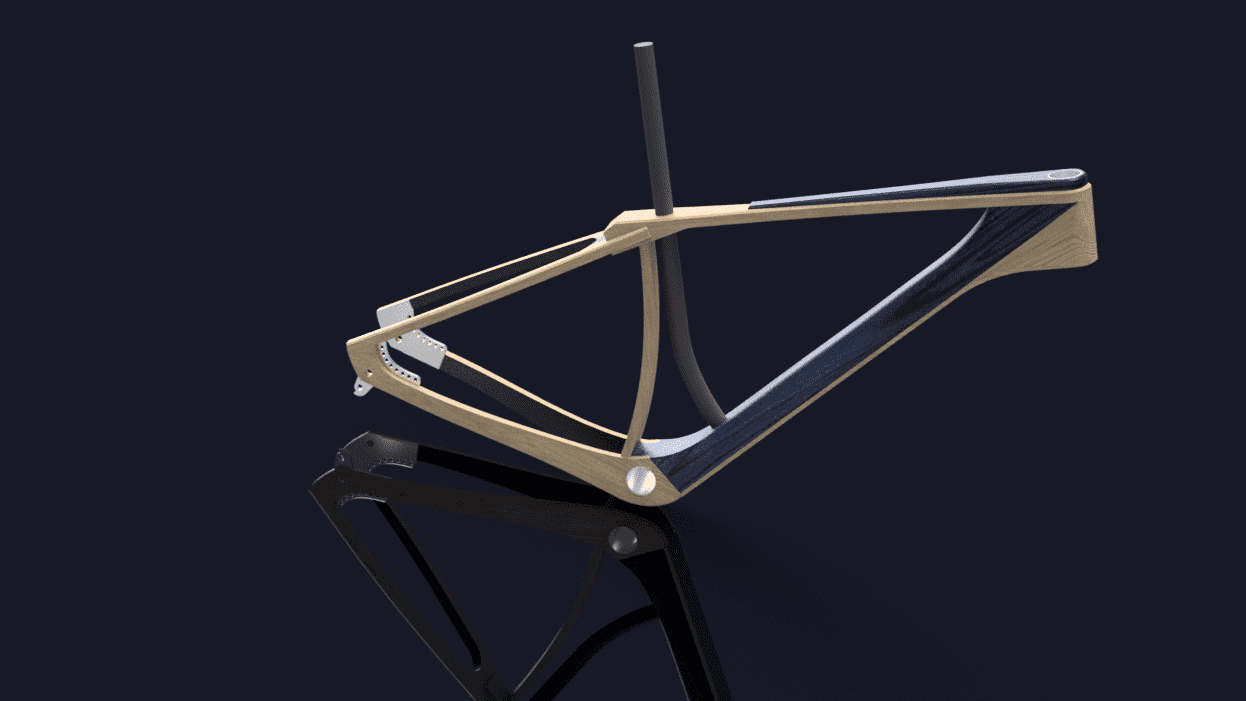

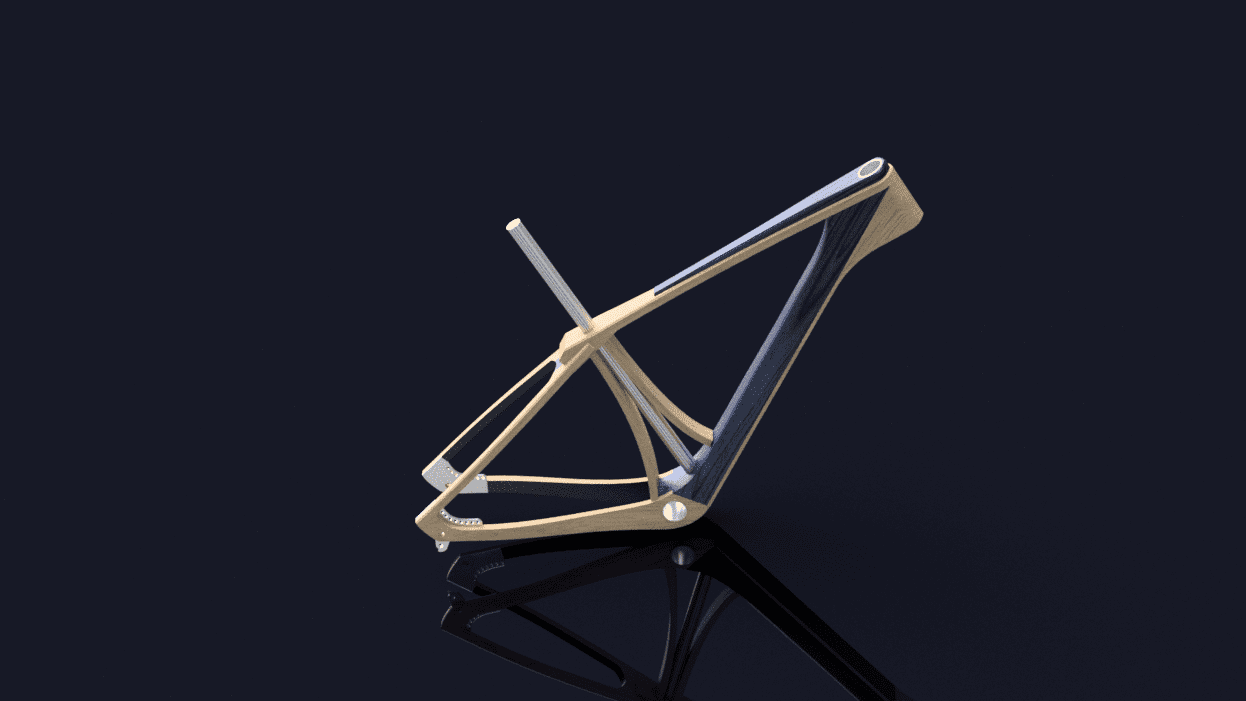

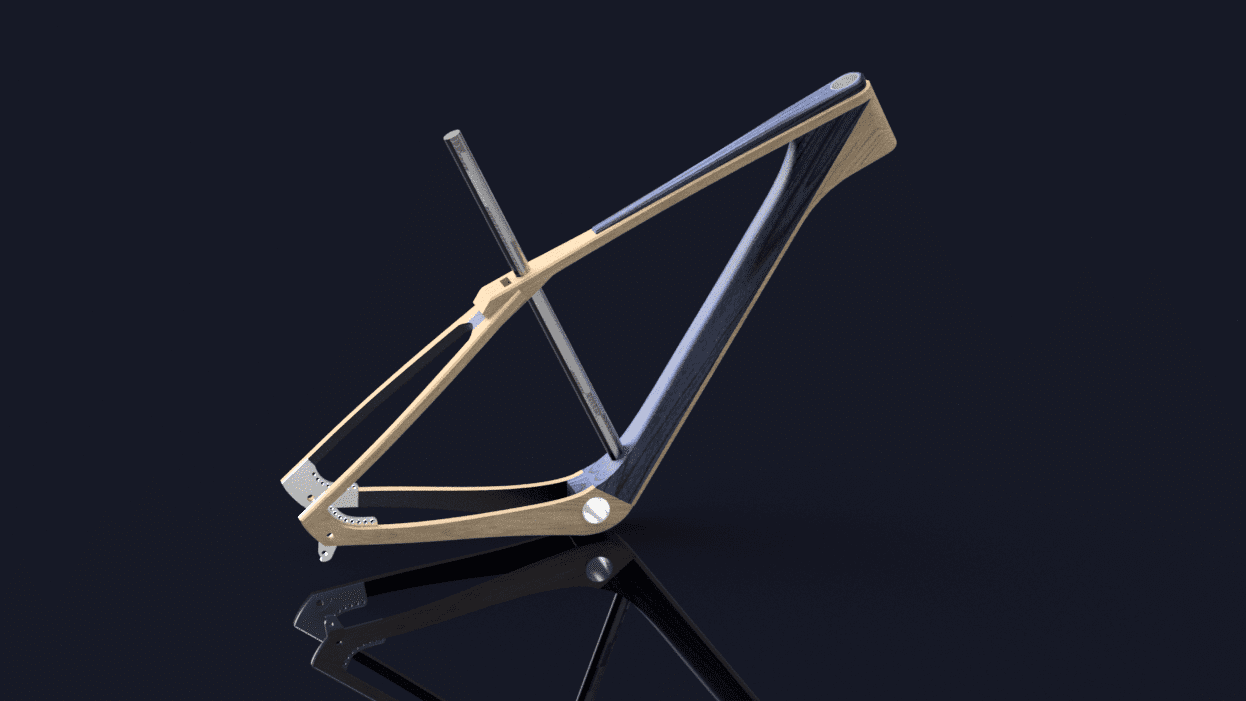

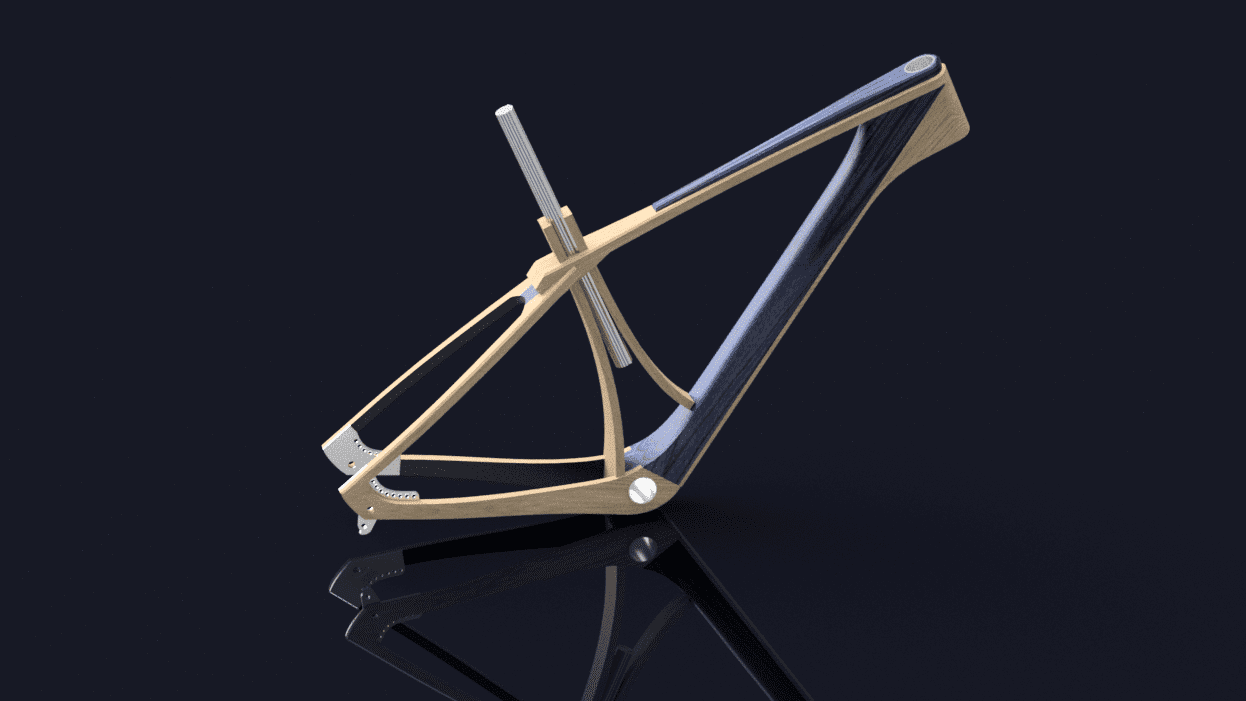

Jag funderade på din undran, och ja, det hade ju vart nice med en dropper, jag modifierade ritningen lite grann. Blir inte lika intressant med bara ett runt rör, alternativet med fullängdsrör och två träbågar känns för klumpigt och ger onödiga många delar. de två sista ser väl snyggast ut, vad tycker du?
mvhb
Froste
Aktiv medlem
Bygga mountainbike
Ah kul!
Det var någonstans bild 2 eller 3 som jag såg framför mig. Det fina i din byggda ram är de genomgående böjda linjerna från vevlager till sadeln. Det försvinner då helt och blir dessutom en tredje linje att förhålla sig till mittemellan. Känner kanske att den första är mest intuitiv, jag förstår formen och dess funktion. Kanske sadelröret i kolfiber och resten i trä om en dropper ska inkluderas?
Björn Tidbeck
Medlem
Bygga mountainbike
Ja, jag är väl inne på att det blir ett rör, kolfiber eller alu likt första bilden om man ska få till dropper post. Säkert bättre ur praktisk synpunkt men tråkigare estetiskt.
Mvhb
Mvhb
