[Byggtråd] ”Path Racer”

HåkanC

Aktiv medlem
[Byggtråd] ”Path Racer”
Den blir så läcker!
+1
Får mej att tänka på morfars ”räser” som han framförde på grusvägarna här i fryksdalen på sent tjugotal. Vill bara se och läsa mer om detta projektet, tack för att du låter oss följa Stigs resa. Nu blev man själv sugen på att släpa ut någon gammal Nordstjernan och återuppväcka från dvalan.
Du är medveten om att jag nu förväntar mig en Nordstjernan-byggtråd?
+1
Och sedan ett bildbevis från provcyklingen i Fryksdalens mest berömda backe

Utsikten är fin från toppen


Kashmirsocialist

Aktiv medlem
[Byggtråd] ”Path Racer”
Vad hände med torpedonavet och vad är det nu för nav?

bc7e9caa-36cd-458e-b4ff-83fd2c27cde1-jpeg.599108

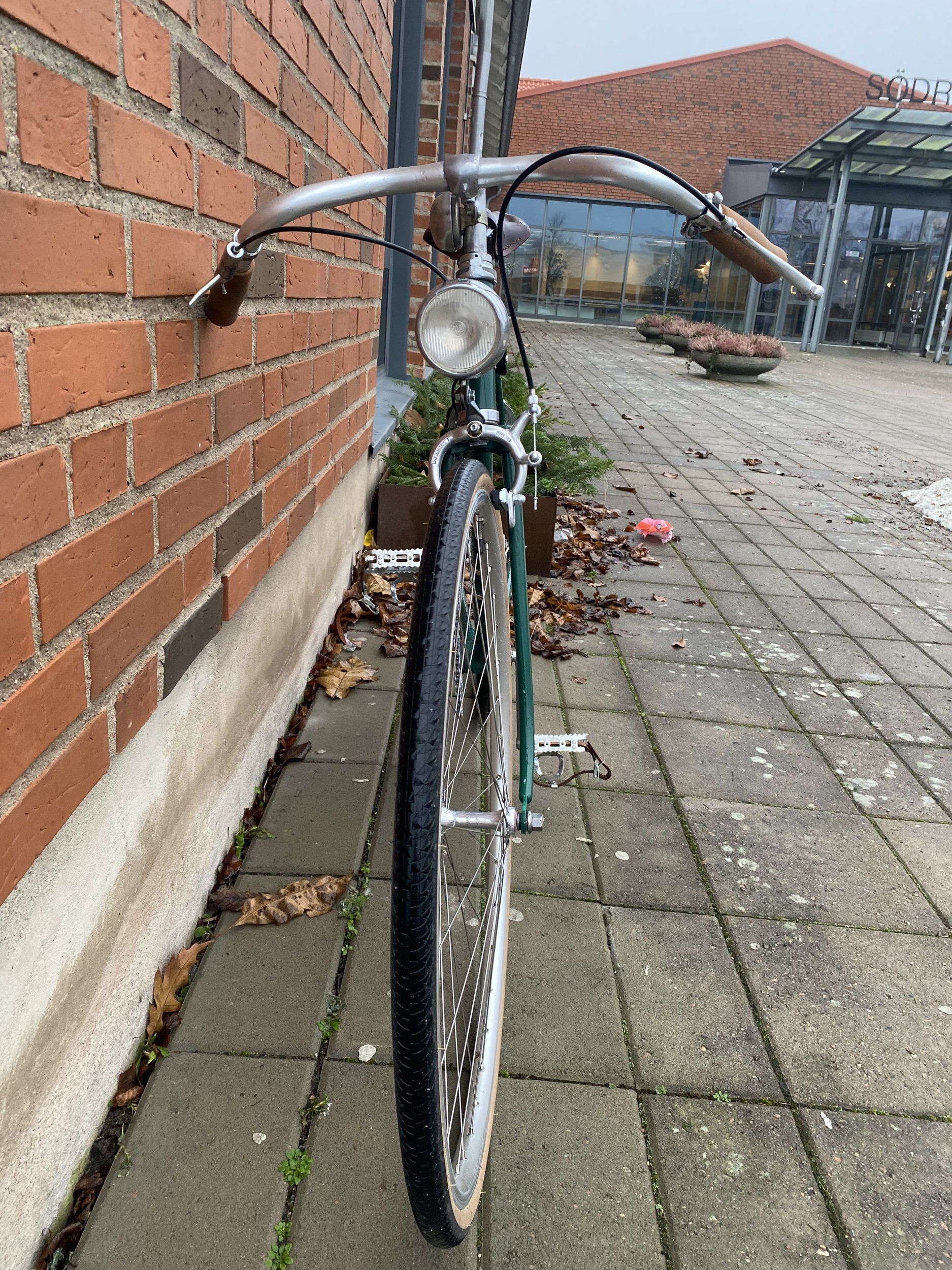

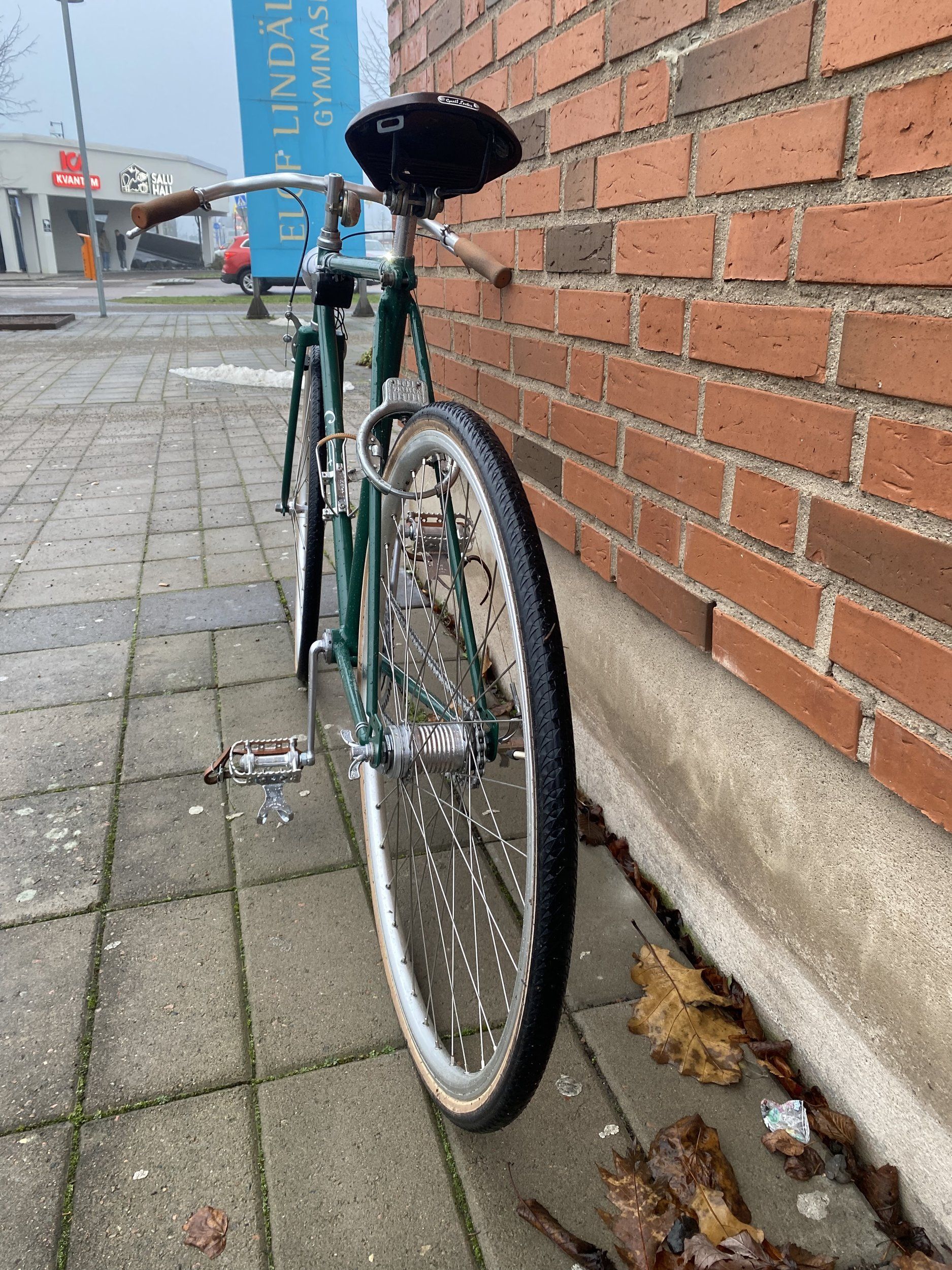

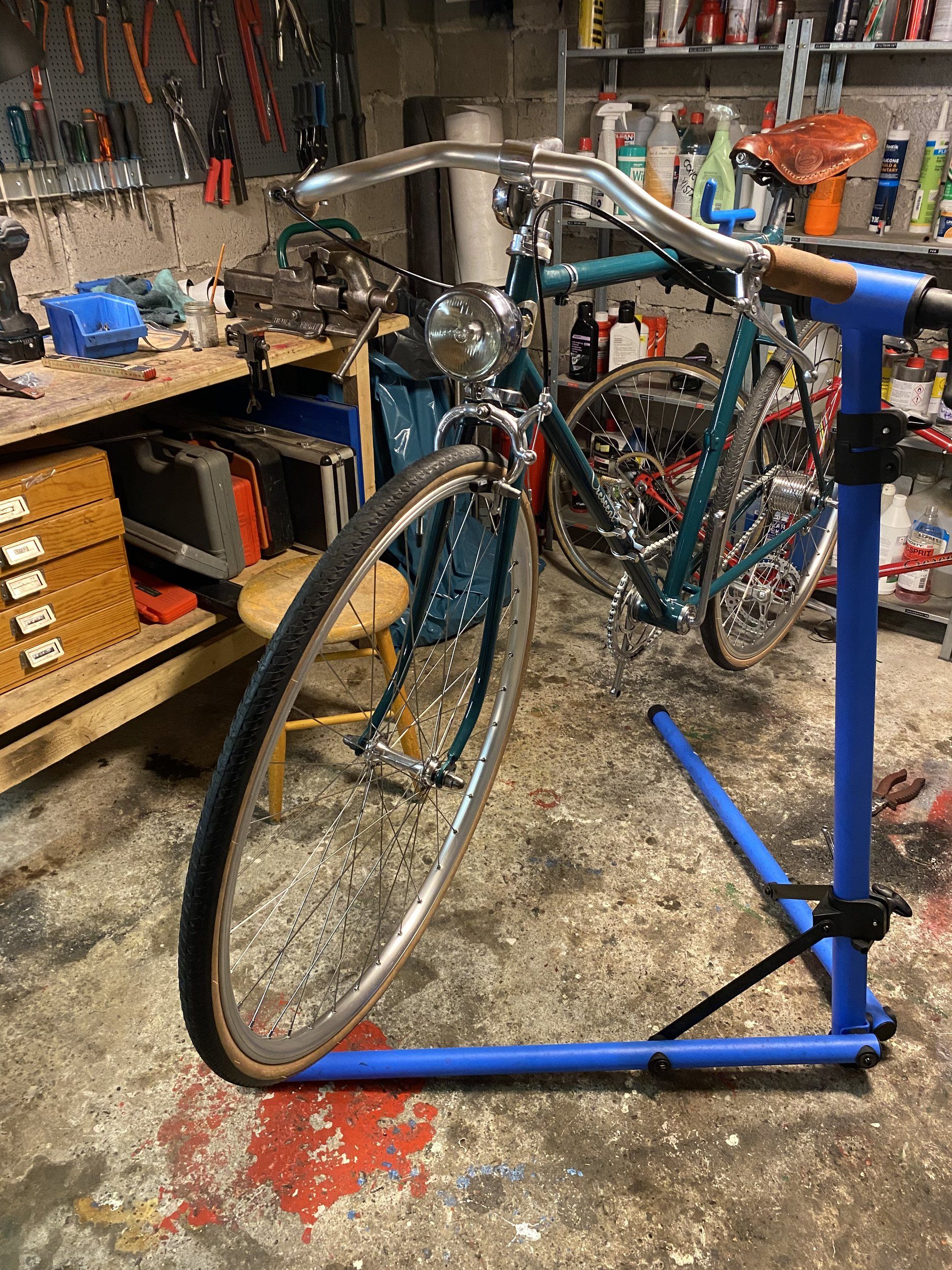

Ur den här vinkeln ser det ut som du har fått till det utseende du var ute efter

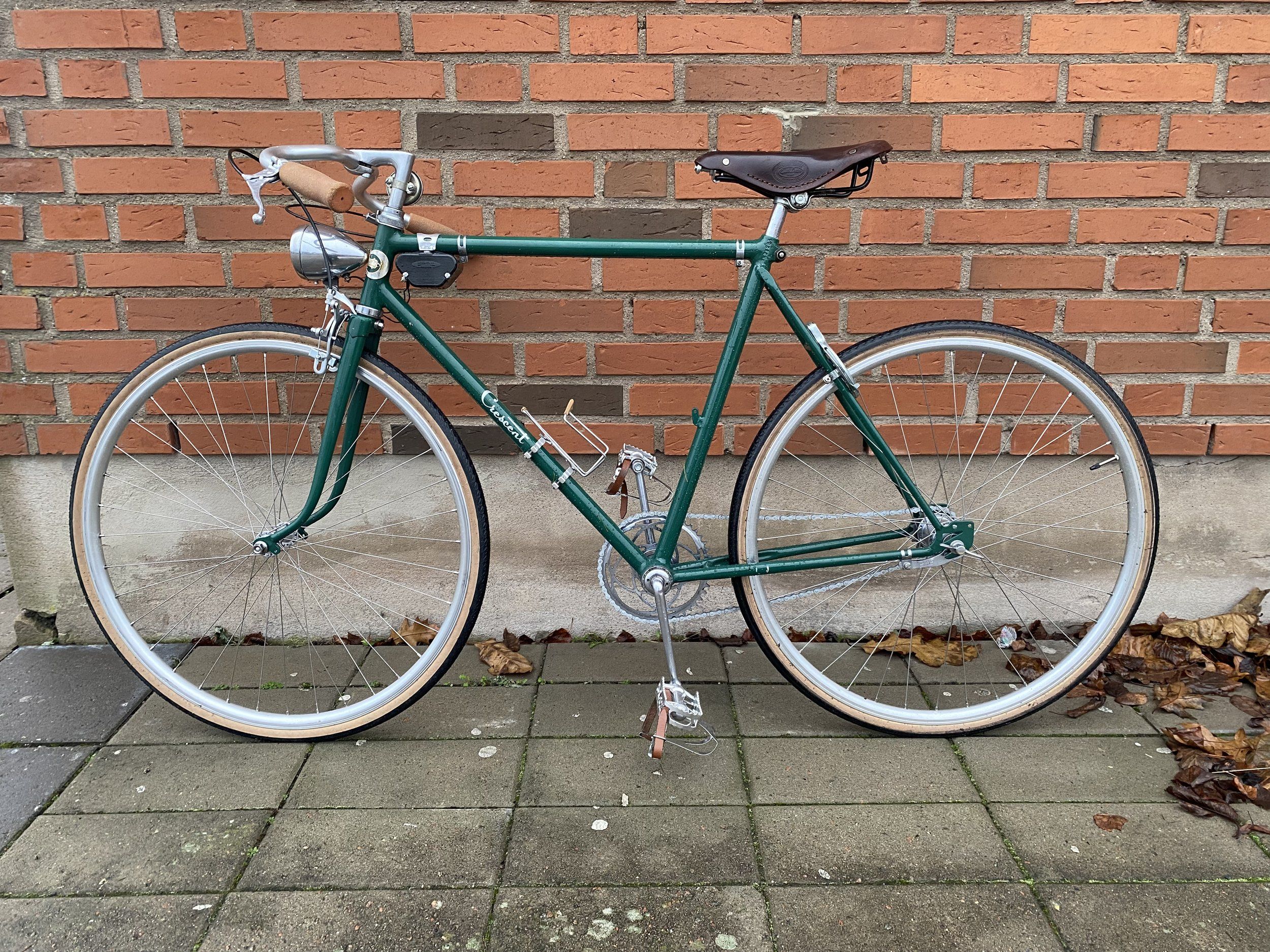

d53a41af-bfbe-42e8-9201-f4ba658bd489-jpeg.591494

(Bild från #1)
Hoppas du blir nöjd med den

Ja, det blev riktigt hyggligt.

Jag körde ett Torpedo Dreigang mod. 53 från början, men det rasade på provturen. Nu sitter det ett pålitligt 515 istället.

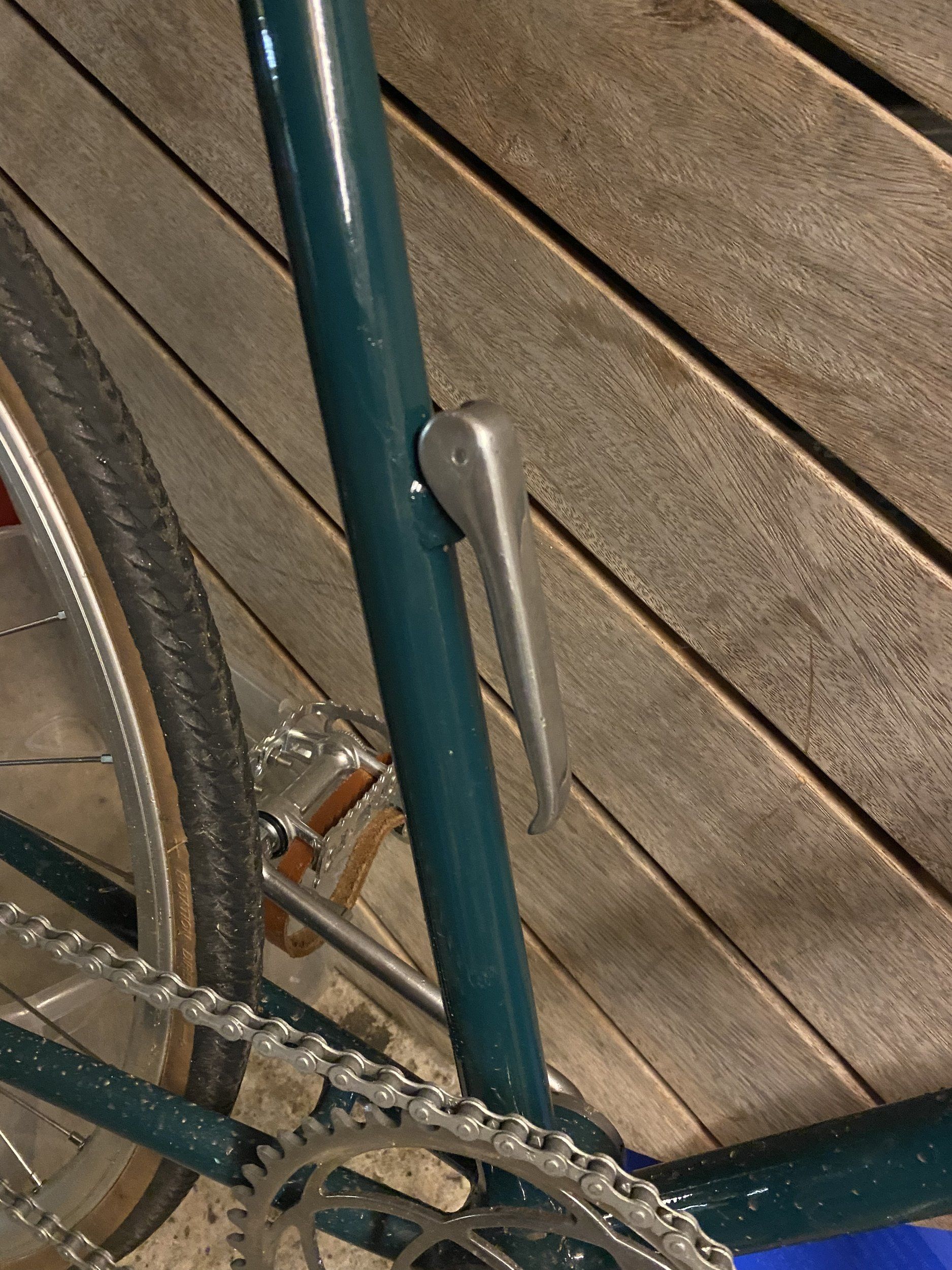

Enda pinsamheten är att jag fortfarande inte förstår hur fjädern till bärhandtaget ska monteras…

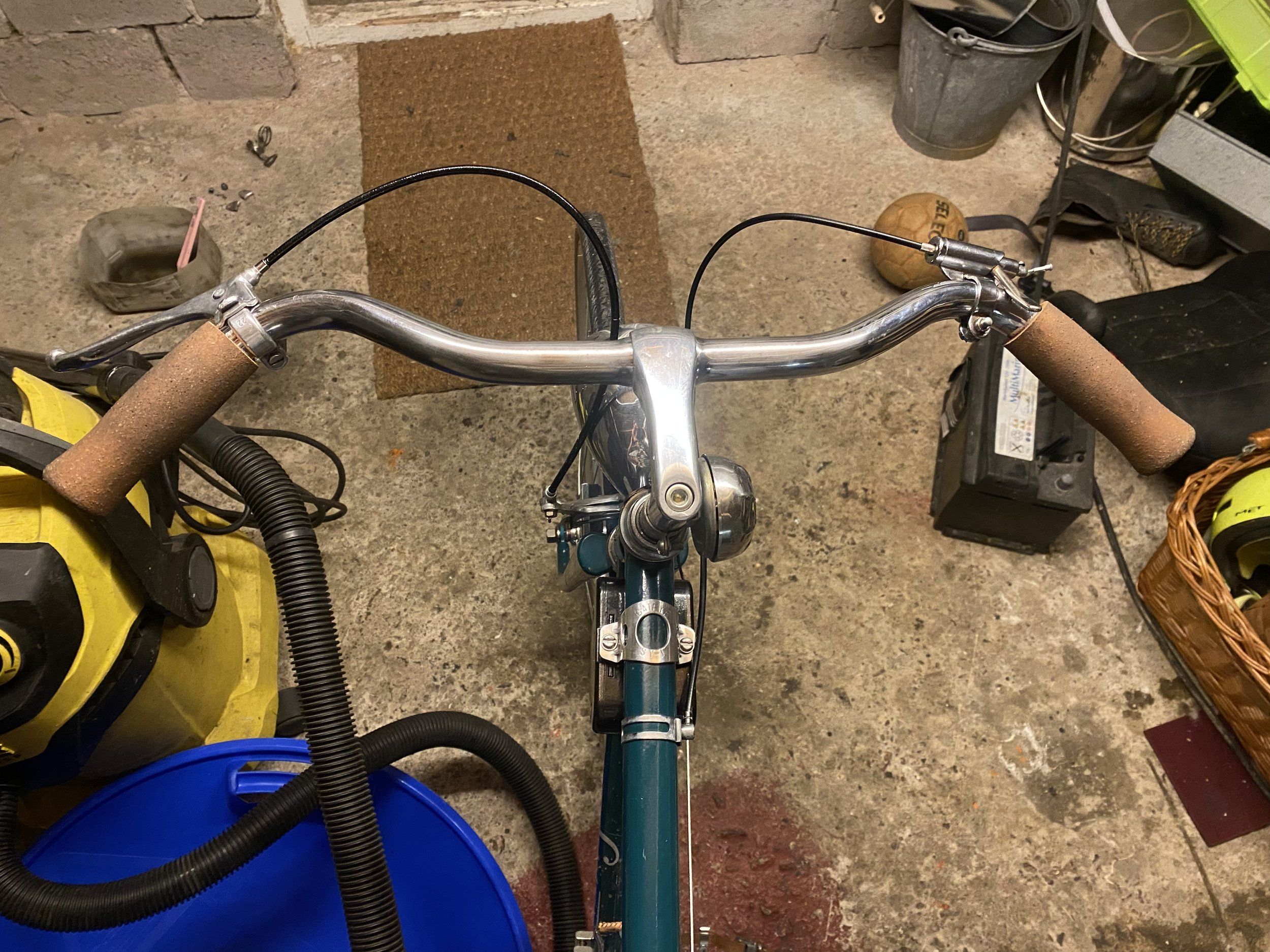

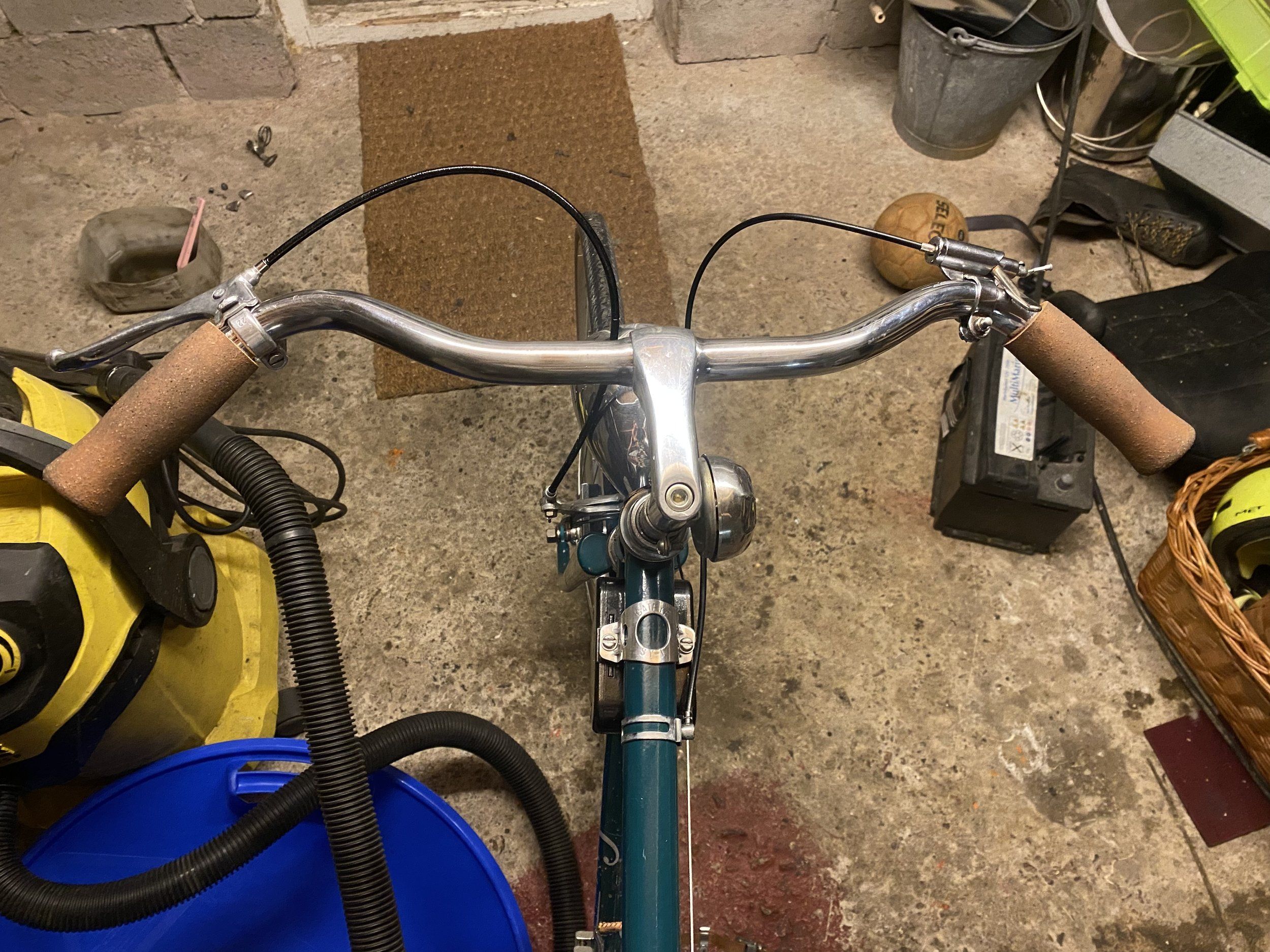

Jag kommer nog att byta styre till en stålvariant - det som sitter nu är i aluminium och det flexar nåt så in i h-vete.

Senast ändrad:

ADD

Aktiv medlem
[Byggtråd] ”Path Racer”
Ja, det blev riktigt hyggligt.

Jag körde ett Torpedo Dreigang mod. 53 från början, men det rasade på provturen. Nu sitter det ett pålitligt 515 istället.

Enda pinsamheten är att jag fortfarande inte förstår hur fjädern till bärhandtaget ska monteras…

Jag kommer nog att byta styre till en stålvariant - det som sitter nu är i aluminium och det flexar nåt så in i h-vete.
Det är bara gubbcyklar som har bärhandtag. Inte racers. (Gratis bortförklaring)
Vingmuttrar även till framhjulet vore inte fel.


ADD

Aktiv medlem
[Byggtråd] ”Path Racer”

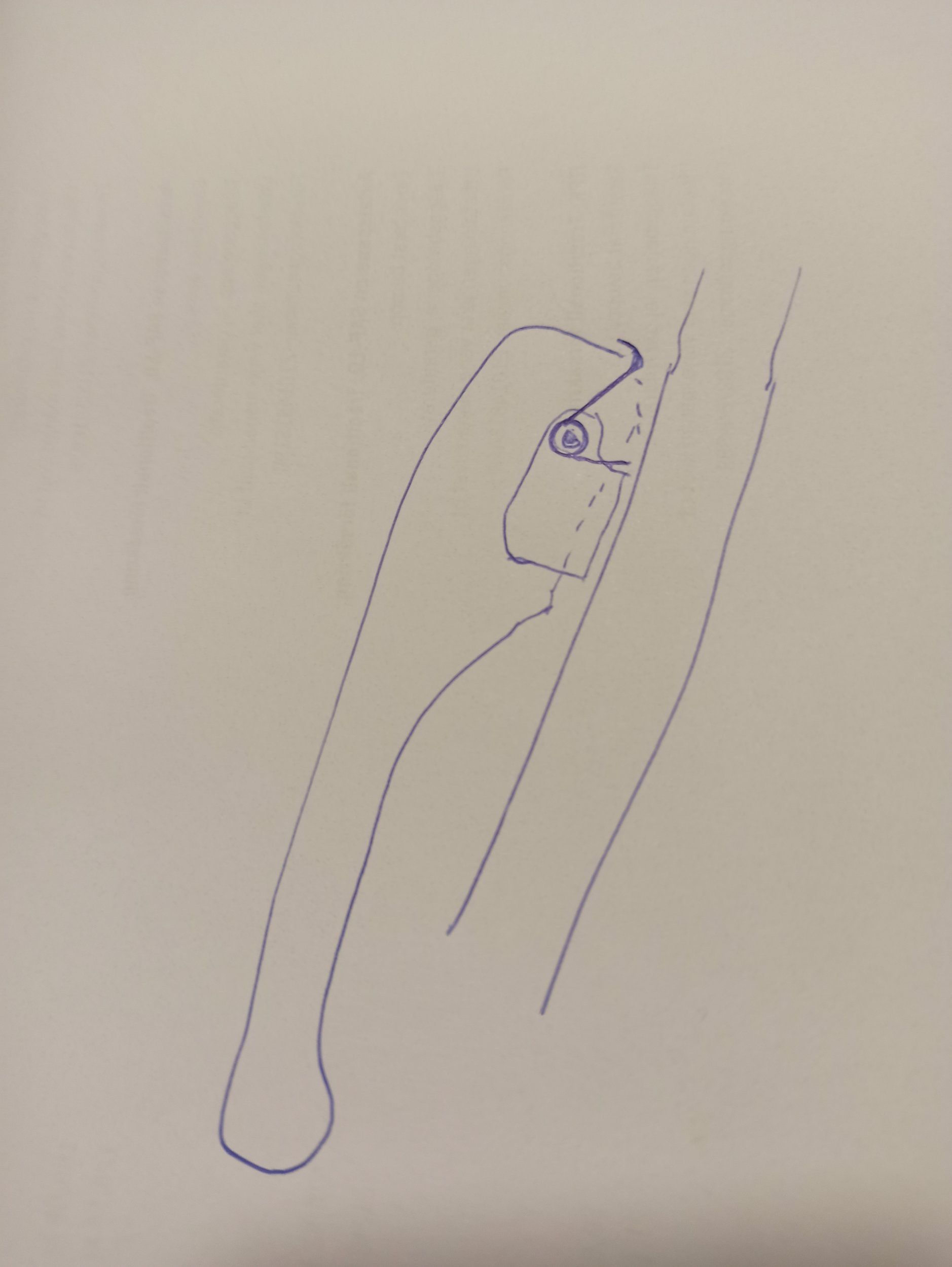

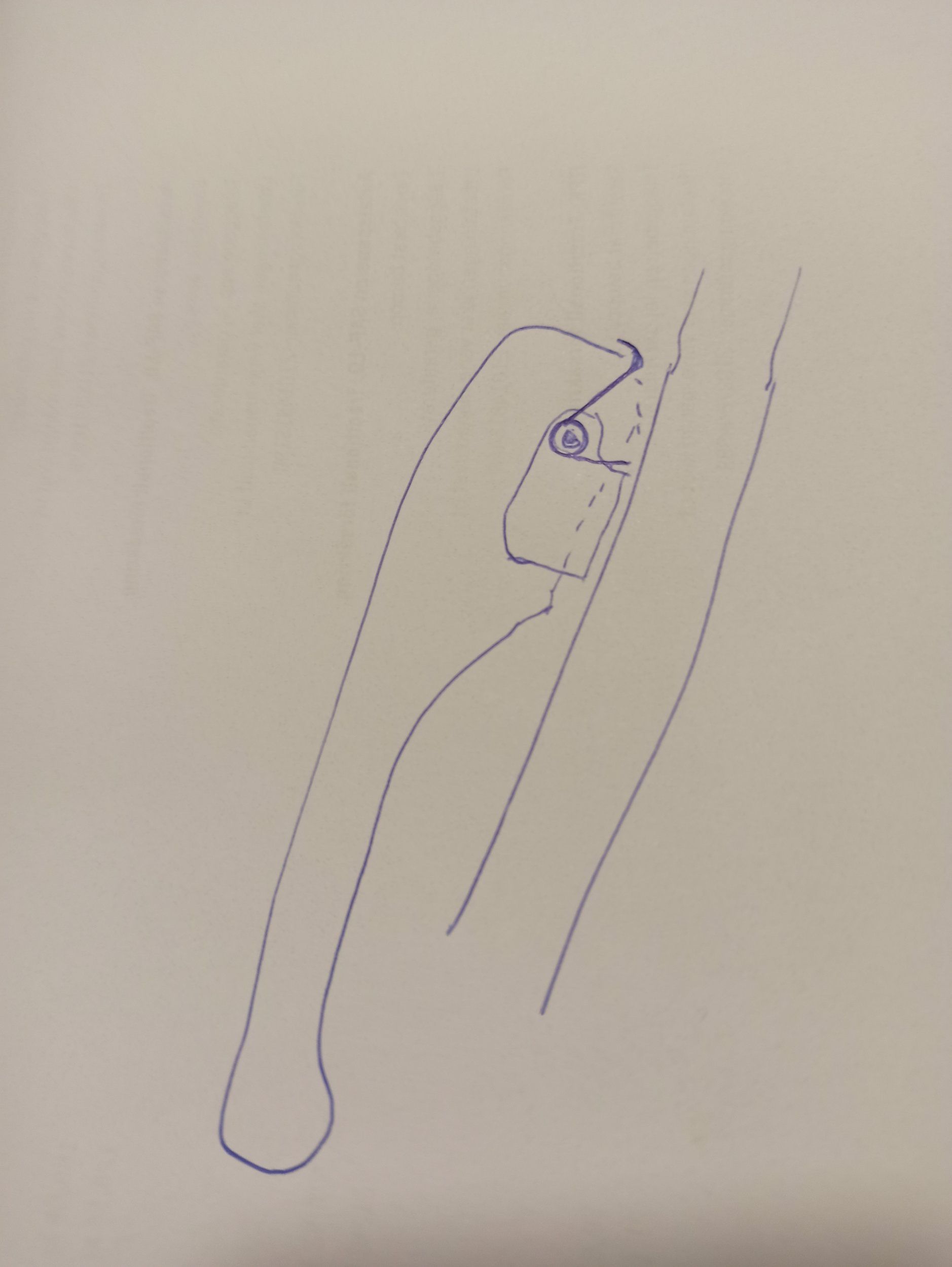

Inte Da Vinci klass på tecknandet. Principen är att fjädern håller mot i fästet vid ramen. Nedre ändan. Den övre delen ligger an mot handtaget. Då har vi en kraft som vill föra handtaget nedåt. Men, om inte vinkeln mellan fjäderändarna är tillräckligt stor blir kraften för liten. Handtaget hänger löst och fladdrar. Tricket för att lösa det är att vrida den lösa delen av fjädern (den övre mot handtaget) ett varv eller flera innan montering. På så sätt spänns fjädern upp. Och vi får en kraft som tvingar handtaget nedåt och håller det stadigt mot ramen.

År alla med på det?


Kashmirsocialist

Aktiv medlem
[Byggtråd] ”Path Racer”
Inte Da Vinci klass på tecknandet. Principen är att fjädern håller mot i fästet vid ramen. Nedre ändan. Den övre delen ligger an mot handtaget. Då har vi en kraft som vill föra handtaget nedåt. Men, om inte vinkeln mellan fjäderändarna är tillräckligt stor blir kraften för liten. Handtaget hänger löst och fladdrar. Tricket för att lösa det är att vrida den lösa delen av fjädern (den övre mot handtaget) ett varv eller flera innan montering. På så sätt spänns fjädern upp. Och vi får en kraft som tvingar handtaget nedåt och håller det stadigt mot ramen.

År alla med på det?

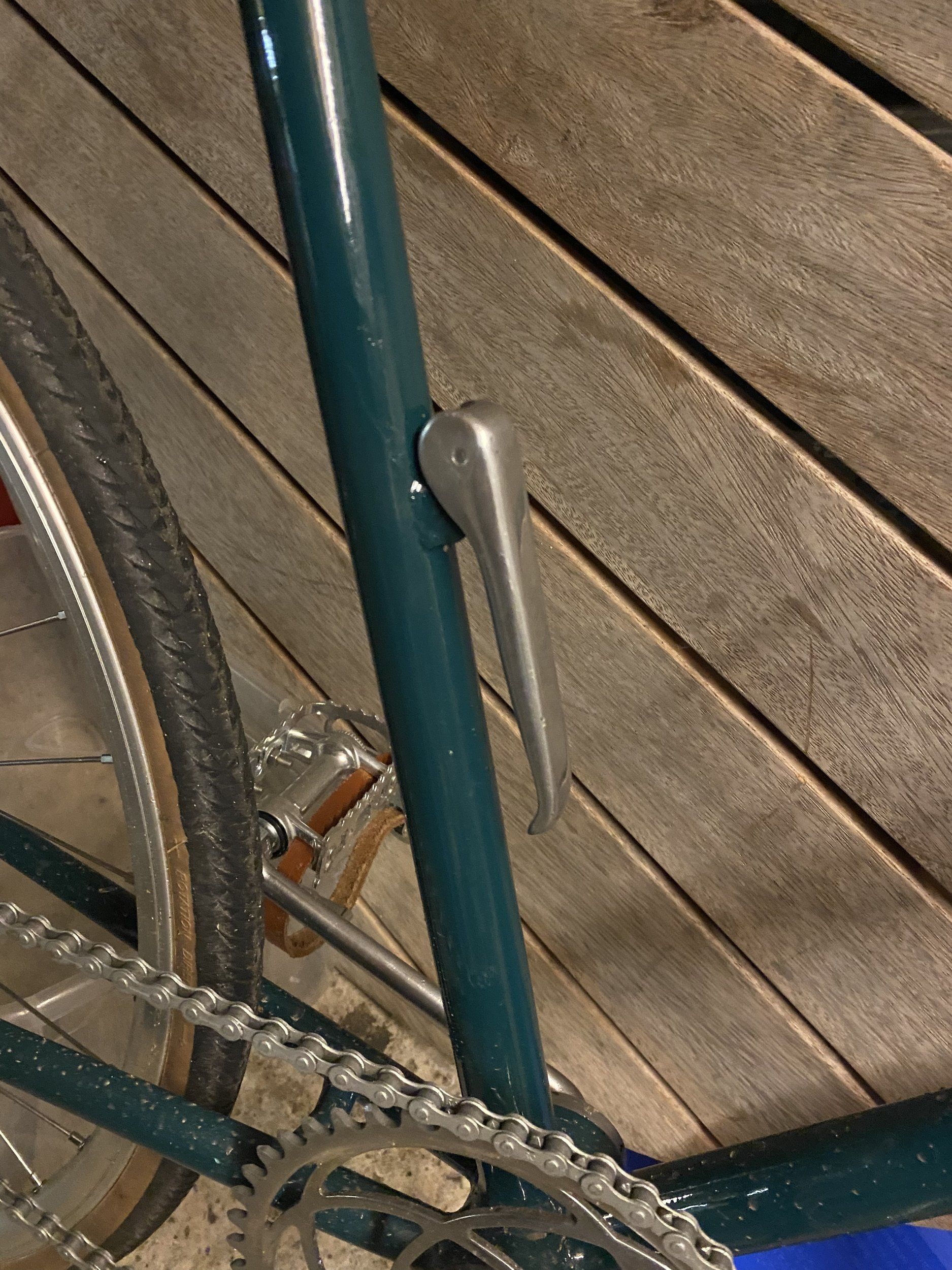

Visa bilaga 599292

Och skruven ska gå igenom fjädern?

Och fjäderns nedre ände ska in i det lilla hålet i sadelröret?

Senast ändrad:

ADD

Aktiv medlem
[Byggtråd] ”Path Racer”
Svar ja. Fast oftast är det en sprint eller låspinne. Med reservation för att mitt exempel härör sig från en gammal DBS ram som inte kommit iväg till skroten än.

Trä fjädern på en smal stjärnmejsel eller liknande och känn på krafterna och deras riktningar. Obelastad och uppspänd ett varv.


Kashmirsocialist

Aktiv medlem
[Byggtråd] ”Path Racer”
Svar ja. Fast oftast är det en sprint eller låspinne. Med reservation för att mitt exempel härör sig från en gammal DBS ram som inte kommit iväg till skroten än.

Trä fjädern på en smal stjärnmejsel eller liknande och känn på krafterna och deras riktningar. Obelastad och uppspänd ett varv.

Här är det en skruv, härligt stukad efter många lyft genom åren.

Stort tack för hjälpen!


ADD

Aktiv medlem
[Byggtråd] ”Path Racer”
Missade den. Om det inte finns någon kant så är det med stor sannolikhet hålet i sadelröret som nedre fjäderändan använder som mothåll. Jag väntar med firandet tills jag ser bildbevis här. Ett polerat handtag med alla skarpa kanter och gjutskarvar bortslipade. även de som inte syns utifrån.


Kashmirsocialist

Aktiv medlem
[Byggtråd] ”Path Racer”
Missade den. Om det inte finns någon kant så är det med stor sannolikhet hålet i sadelröret som nedre fjäderändan använder som mothåll. Jag väntar med firandet tills jag ser bildbevis här. Ett polerat handtag med alla skarpa kanter och gjutskarvar bortslipade. även de som inte syns utifrån.

Gjutskarvar? Inte på en Crescent.


ADD

Aktiv medlem
[Byggtråd] ”Path Racer”

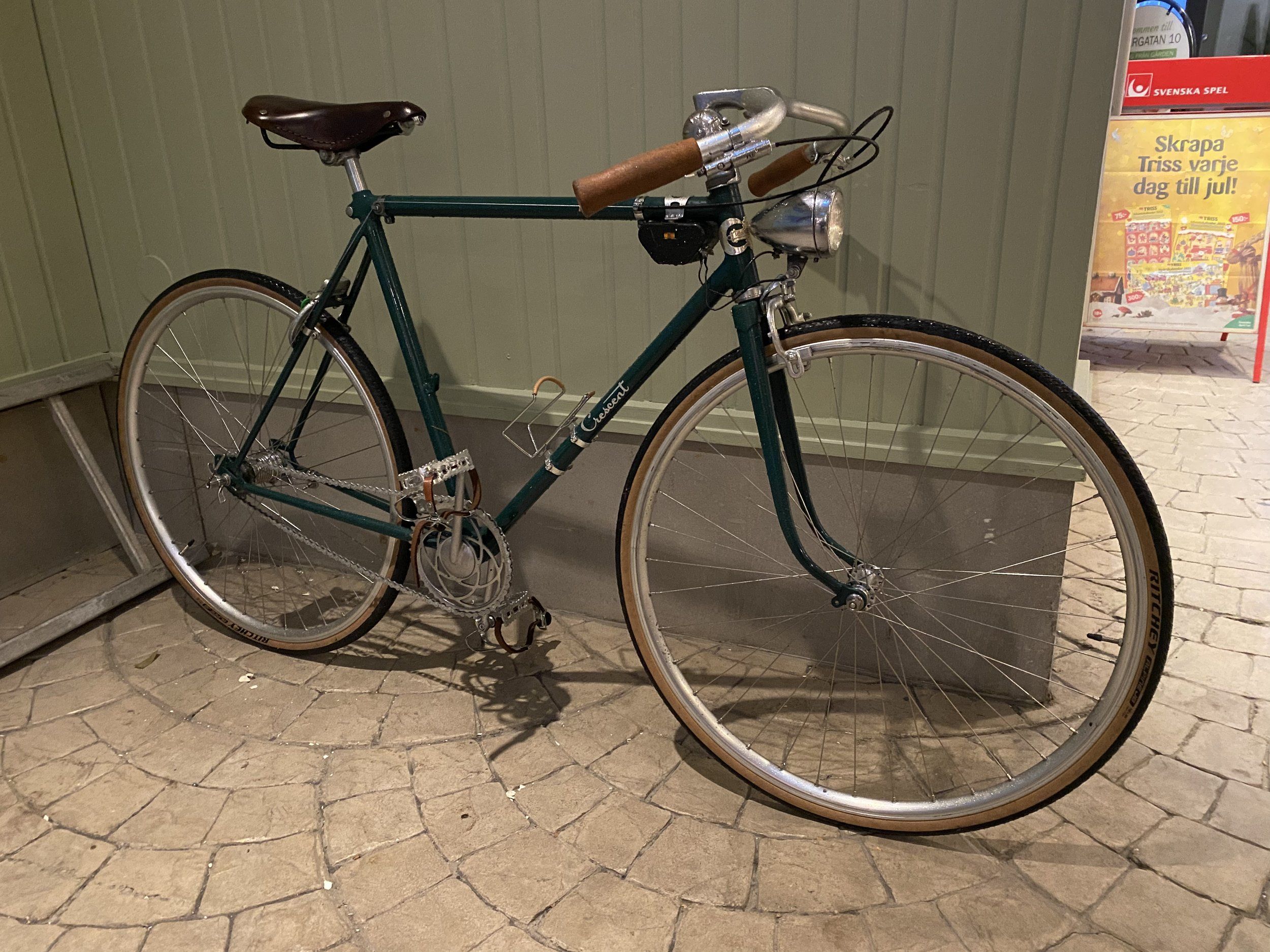

Sådär ja. Tack till @ADD - när jag väl visste hur Crescent ville ha det var monteringen en barnlek.
Visa bilaga 599406

#noflex
Visa bilaga 599407

Var ute en sväng med min Miyata Blackie i dag - nästa gång tar jag Stig. Han är ju ändå en racer, om än en lite ålderstigen variant.
Skoj att instruktionen var användbar. Nu återstår det bara för dig att överföra det till personalen på Veloform. Finns tydligen en kunskapslucka att fylla där.
