Byta gaffel på HT MTB.

J

Jenny W

Aktiv medlem
Byta gaffel på HT MTB.
FOX-gaffeln på min TREK gick sönder i våras (eller var det i vintras?) Nåja. Nu har jag fått tummen ur och ska väl göra nått åt det. Vill ju kunna cykla ute även om vintern.

Jag gör en tråd för att samla lite info och så att alla kan lägga in tips och hejarop :D Som plus i kanten så sätter det lite press på mig att faktiskt byta.

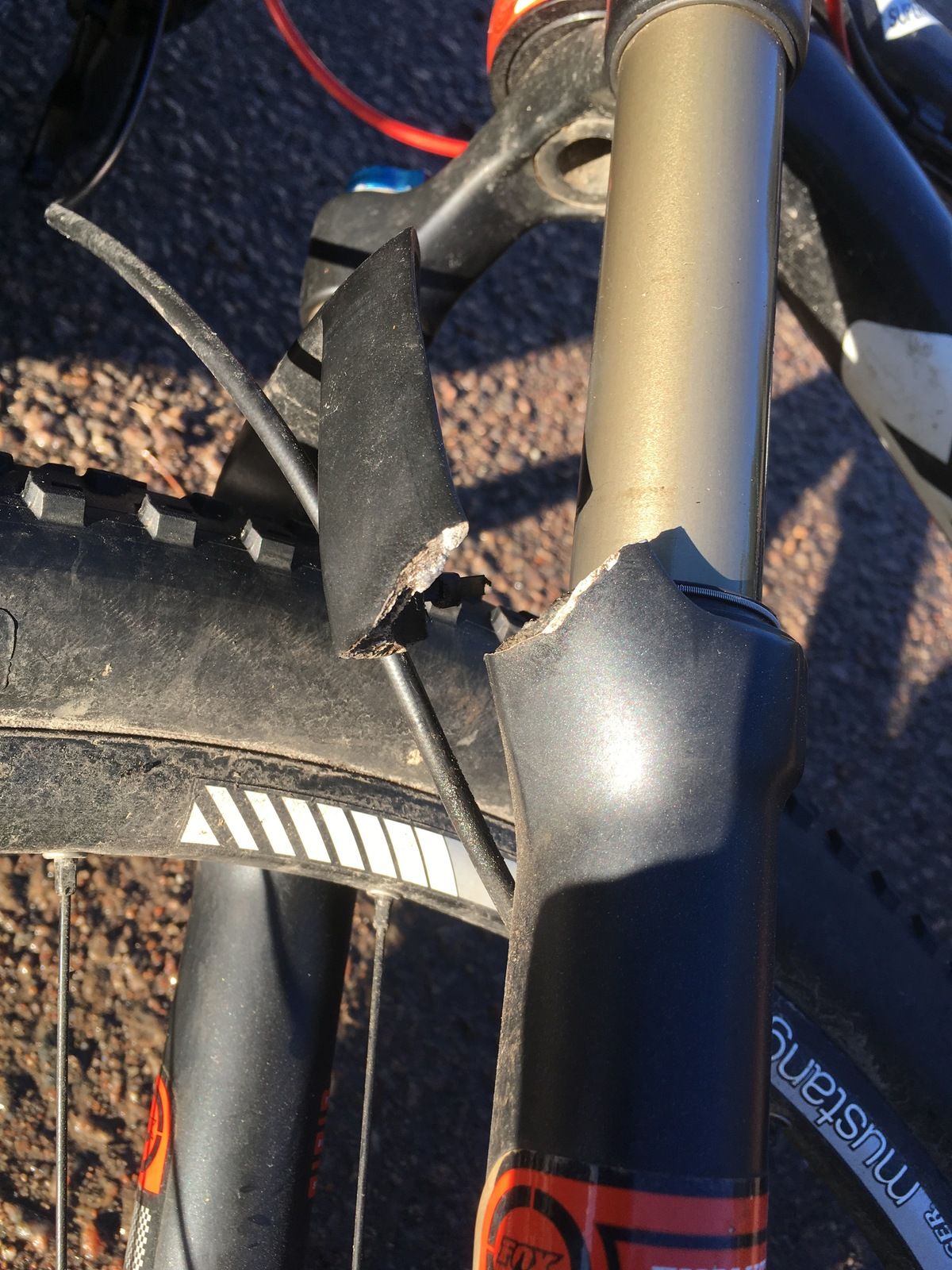

Så här ser gaffelbrottet ut.



Cykeln är köpt 2012 så garantin har gått ut (har hört med handlare) och jag har dessutom köpt cykeln begagnad och papperna har kommit bort i någon flytt.

Men shit happens. Saker går sönder. Dags att byta gaffel således.

Vad behöver jag tänka på?

Den ska ju vara oljedämpad och jag tror 100 mm (får kolla hemma).
29" hjul iaf och för diskbroms.

Funkar denna tex? (första bästa träff vid googling) https://www.bikester.se/rockshox-30...7_pla&ef_id=WNUtlwAAANnTCKBC:20170919104937:s

Kan även tänka mig en beggad (cykeln är ju ändå några år gammal. MTBn används bara till träning och rekreaktion så det måste inte vara nån superdupertopoftheline-dämpare.

Eller är det bättre att bara skita i det och köpa ny hoj?

Byta gaffel på HT MTB.
Det ser väll ok ut, kanske lite tung jämfört med en reba tex. Har du koniskt på befintliga gaffeln får du köpa ett annat crownrace för att kompensera att det är rakt styrrör på rs gaffeln du länkar.

Byta gaffel på HT MTB.
Du bör ha koll på vilken hjulaxel du har.
Jag hade kikat efter något lite lättare med luftfjäder. Tex en Reba (enl ovan) eller SID kan du hitta för samma pengar begagnad.

Byta gaffel på HT MTB.
mikipedia_ sa:
Det ser väll ok ut, kanske lite tung jämfört med en reba tex. Har du koniskt på befintliga gaffeln får du köpa ett annat crownrace för att kompensera att det är rakt styrrör på rs gaffeln du länkar.
Klicka för att se resterande...

Ok.... Länk till någon bra reba? Hur ser man skillnad på konisk (Och ickekonisk). Vad är ett crownrace?

Byta gaffel på HT MTB.
David_J sa:
Du bör ha koll på vilken hjulaxel du har.
Jag hade kikat efter något lite lättare med luftfjäder. Tex en Reba (enl ovan) eller SID kan du hitta för samma pengar begagnad.
Klicka för att se resterande...

Det är bredden på hjulaxeln du menar?

Tänkte på att jag behöver veta diametern på gaffelröret oxå, så klart.

Kan det vara olika längd (höjd?) på gafflar?

Byta gaffel på HT MTB.
Jenny W sa:
mikipedia_ sa:
Det ser väll ok ut, kanske lite tung jämfört med en reba tex. Har du koniskt på befintliga gaffeln får du köpa ett annat crownrace för att kompensera att det är rakt styrrör på rs gaffeln du länkar.
Klicka för att se resterande...

Ok.... Länk till någon bra reba? Hur ser man skillnad på konisk (Och ickekonisk). Vad är ett crownrace?
Klicka för att se resterande...

Crownrace är den biten som ligger mellan styrlagret och gaffeln, en lagerbana typ.

Om du kollar på bilden på länkade gaffeln så är det övre röret rakt, alltså det som går genom din ram och som styrstammen späns fast i. Hade det varit koniskt hade det varit vidare nertill.

Byta gaffel på HT MTB.
Bredden är nog enkel då det är en gammal cykel, dvs högst troligt 100mm bred. Dia på styrröret är 31,8, standard.
Jag tror han ovan syftar på vad för hjulinfästning du har tex 9mm qr, 15mm thrue axel lr 20mm thrue axel.

Byta gaffel på HT MTB.
mikipedia_ sa:
Bredden är nog enkel då det är en gammal cykel, dvs högst troligt 100mm bred. Dia på styrröret är 31,8, standard.
Jag tror han ovan syftar på vad för hjulinfästning du har tex 9mm qr, 15mm thrue axel lr 20mm thrue axel.
Klicka för att se resterande...

Japp, stämmer bra! :)
Denna kanske? https://www.bike-discount.de/en/buy...ml15-matt-neongreen-with-remote-option-416861
Om 120mm fjädringsväg skulle passa, hjulaxeln stämma och koniskt rör funka. Och sist men inte minst färgen... :)

EDIT, ser nu att den inte längre finns.... sorry

Senast ändrad:
Byta gaffel på HT MTB.
mikipedia_ sa:
Jenny W sa:
mikipedia_ sa:
Det ser väll ok ut, kanske lite tung jämfört med en reba tex. Har du koniskt på befintliga gaffeln får du köpa ett annat crownrace för att kompensera att det är rakt styrrör på rs gaffeln du länkar.
Klicka för att se resterande...

Ok.... Länk till någon bra reba? Hur ser man skillnad på konisk (Och ickekonisk). Vad är ett crownrace?
Klicka för att se resterande...

Crownrace är den biten som ligger mellan styrlagret och gaffeln, en lagerbana typ.

Om du kollar på bilden på länkade gaffeln så är det övre röret rakt, alltså det som går genom din ram och som styrstammen späns fast i. Hade det varit koniskt hade det varit vidare nertill.
Klicka för att se resterande...

Aha. Enligt minnesbild så ska det isf vara ett rakt rör men minnet kan svikta. Jag får kolla när jag kommer hem.

Byta gaffel på HT MTB.
Checklista.

Typ: Konisk eller rakt gaffelrör. Kolla.
Hjulstorlek: 29"
Skivbroms. Finns det för olika diameter på skivor?
Axel: Snabbspänne.
Diameter gaffelrör: 31,8 mm (dubbelkolla men högst troligt)
Diameter axel: Måste kolla
Monteringsbredd axel: 100 mm (Högst troligt. Kolla upp?)
Fjädringväg: 100 mm (Spelar det stor roll?)
Typ: Hydralisk (Brukar det vara det?) Luftdämpad?
Lockout: Bör ha
Justerbar rebound: Bör ha

E: Lager?

Senast ändrad:
Byta gaffel på HT MTB.
Skivans diameter spelar ingen roll, men det finns två sorters fäste för bromsoket i gaffeln. Post Mount (gängade hål i gaffeln) och IS (ogängade hål, gängan sitter i adaptern). Smidigt att ha samma men du löser det med en adapter för ca 200 kr om det skiljer.

Byta gaffel på HT MTB.
Jag fattar inte vilken tur jag har. Jag har fått en FOX-gaffel av en kollega som lagret (eller packningen?) (troligtvis) har skurit på. Han orkar inte serva/laga den så jag fick den :D Det råkar vara en likadan nästan som jag har. Bara att montera av ytterbenen och byta, eller? Kan ju vara lika bra att köpa nya packningar, tänkte jag när jag ändå håller på? Hittar inte i sevicekit-djunglen. Är det likadana packningar på alla Fox-gafflar?

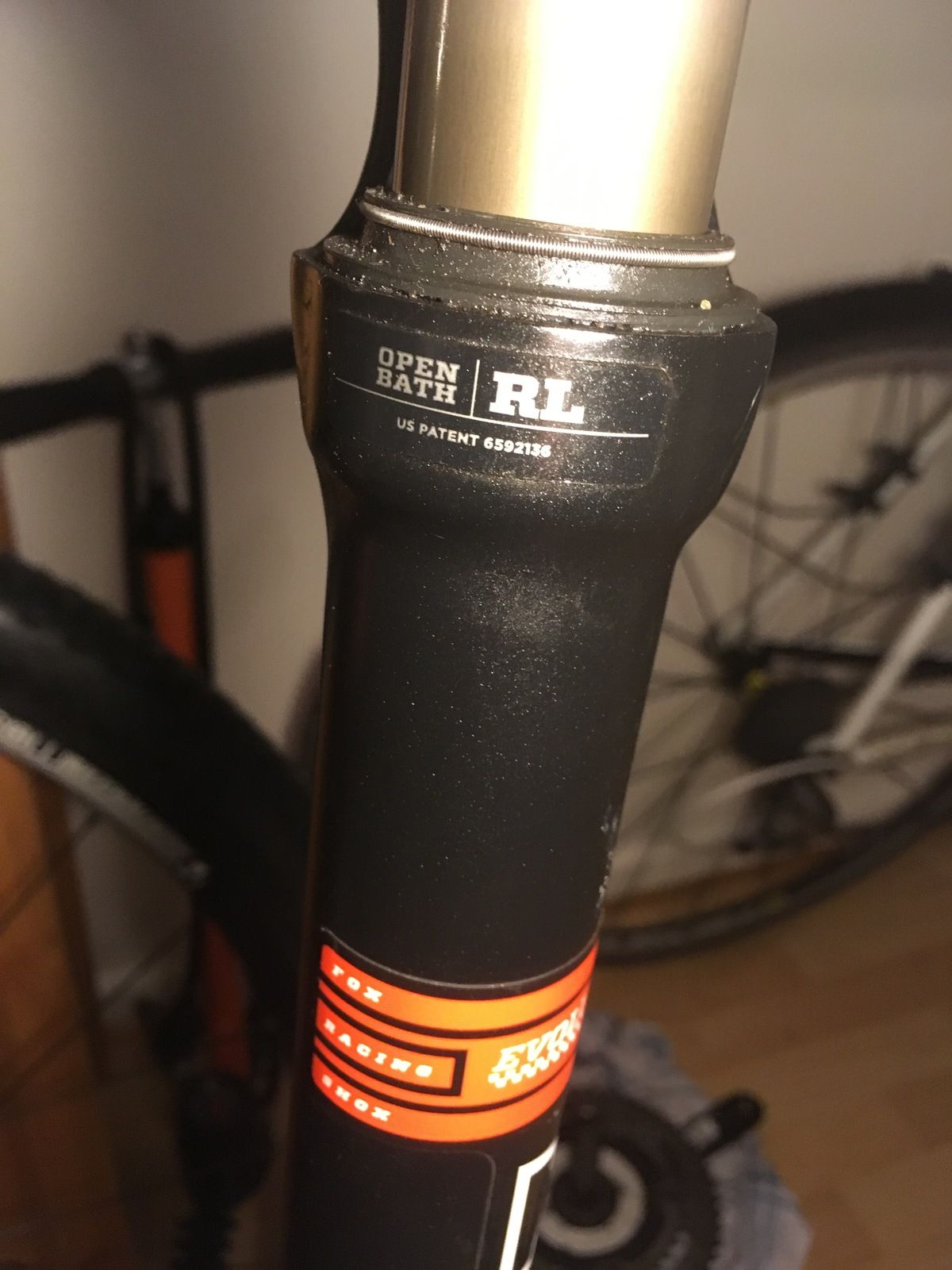

Den jag har står det FOX racing shox 32 evolutoin på.

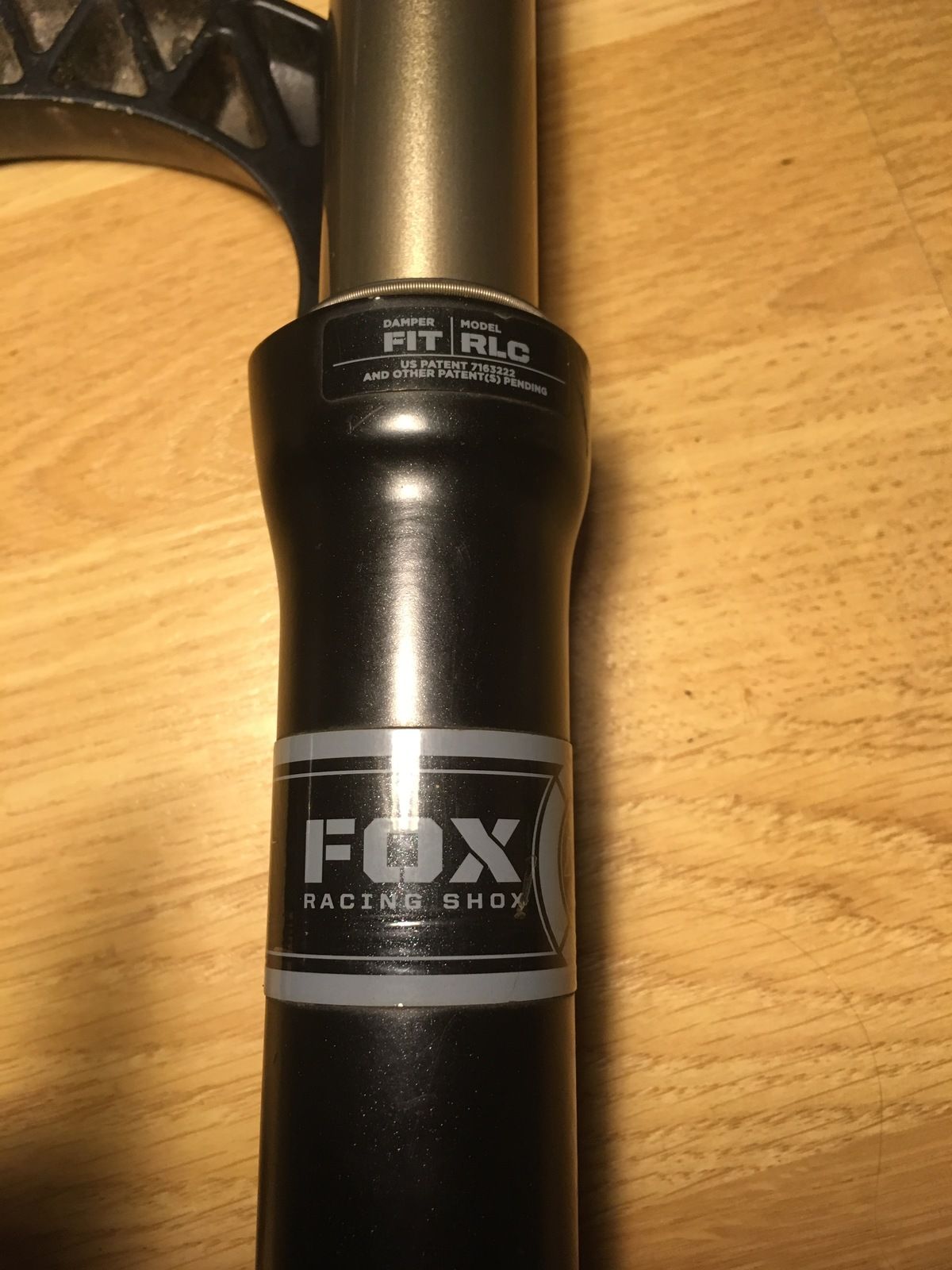

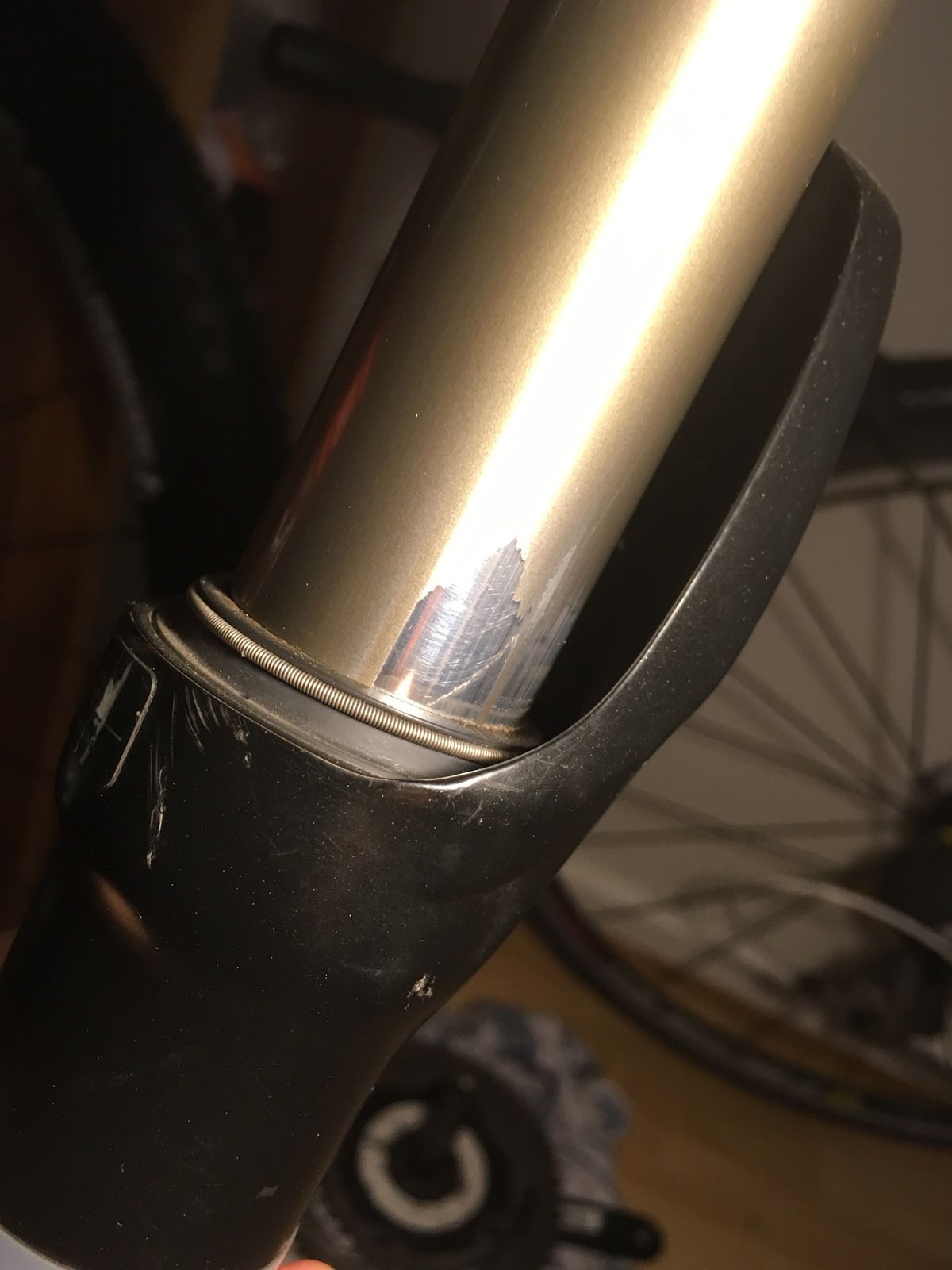

Den jag har fått står det FOX Racing Shox på:



Alla mått på utsidan är samma och de ser väldigt lika ut i övrigt. På gaffeln som jag fått är ett av de inre benen skadat. Troligtvis är denna lite nyare än den jag har.



Vilket servicekit ska jag köpa? Passar detta tex? https://www.bikester.se/fox-racing-shox-wiper-gaffeltillbehoer-32mm-svart-515558.html

Hur vet jag hur mycket olja jag ska fylla på?

Byta gaffel på HT MTB.
Det var ju värst vad ni var svårtflirtade. Jag får väl öppna och se hur det ser ut i gafflarna då...
Det är ju ff det där med hur mycket olja man ska fylla på... Går det bra med magura suspension blood type 5? Det är det jag har hemma.

Byta gaffel på HT MTB.

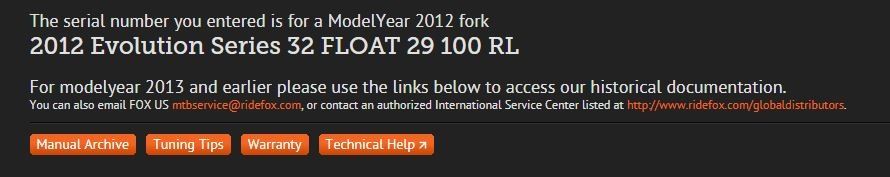

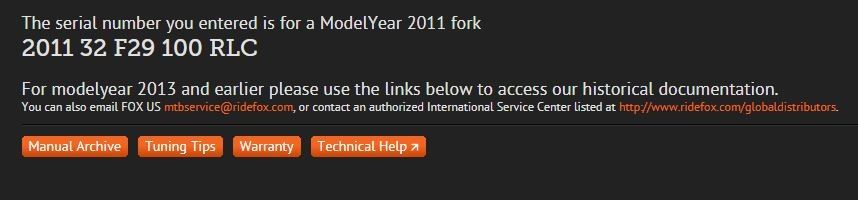

oklart om det passar, enda sättet är att gå in på FOX hemsida och knappa in gafflarnas ID.
Ska stå någonstans, brukar stå typ "C2EB" eller liknande

Byta gaffel på HT MTB.
Ah! Tack!
Har inte kvar Manualen. Den måste ha kommit bort i någon flytt eller nått. Serienumret, som man behöver för att söka på hemsidan, står i manualen.

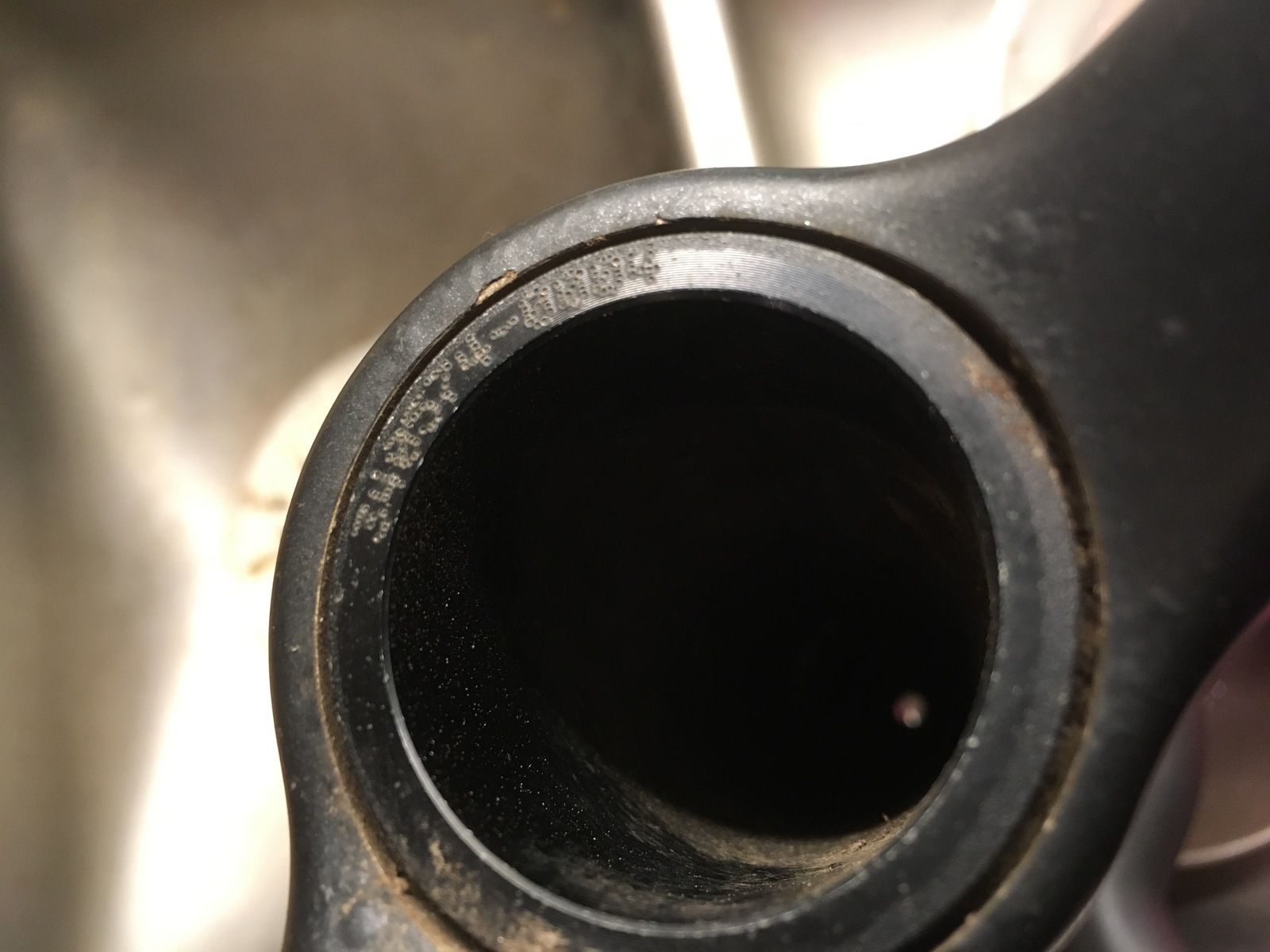

... men jag hittade nummer på undersidan av gaffelrören, på båda gafflarna, vilket tyder på att de är nyare än 2008, men inget 4-siffrigt IDnr på gaffeln, vilket tyder på att de är äldre än 2013

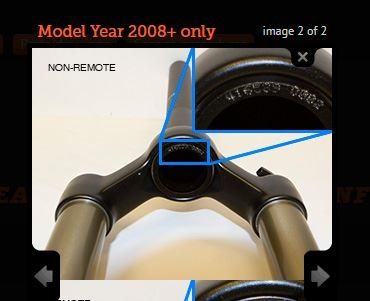

Exempelbild från hemsidan

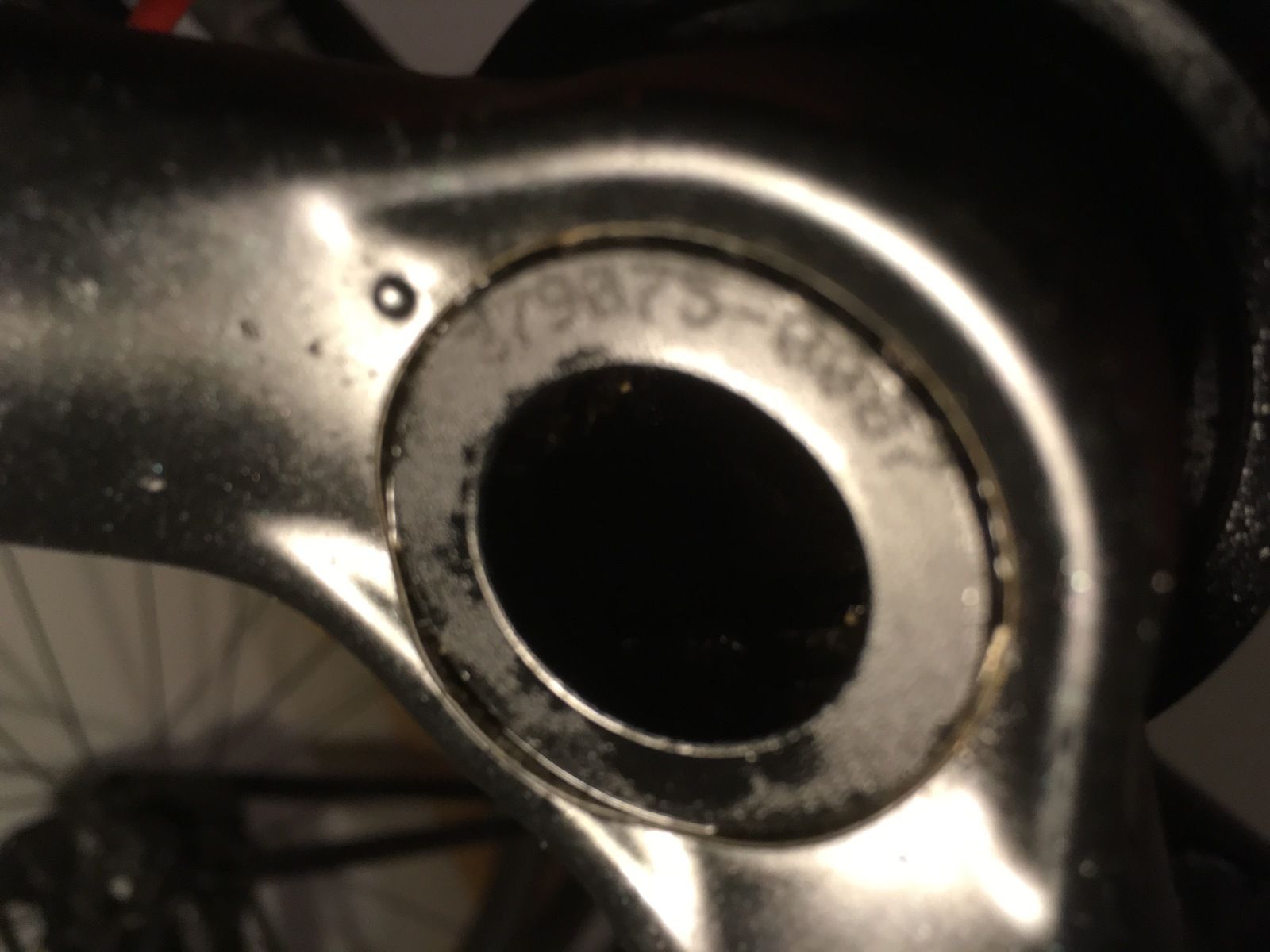

Min gaffel


På den jag fått

Byta gaffel på HT MTB.
Float fluid tror jag inkluderas i service kitet, men Wt10 och 20 måste du köpa. Ja, det är inte billigt att serva dämpare. Du har inte någon kompis med Fox som kan dela inköpet?

Byta gaffel på HT MTB.
ejma sa:
Float fluid tror jag inkluderas i service kitet, men Wt10 och 20 måste du köpa. Ja, det är inte billigt att serva dämpare. Du har inte någon kompis med Fox som kan dela inköpet?
Klicka för att se resterande...

Äh fan oxå. har ju precis tryckt på köpknappen :( Ingen olja med de packningarna som jag köpte.

Byta gaffel på HT MTB.
Gaffelolja kan du köpa på biltema i större förpackning, det går ändå åt när man ska serva var 25e timme eller vad det är.

/T

Byta gaffel på HT MTB.
tmalm sa:
Gaffelolja kan du köpa på biltema i större förpackning, det går ändå åt när man ska serva var 25e timme eller vad det är.

/T
Klicka för att se resterande...

Men kan man köpa det på BT så kan man väl använda nått man har hemma? Duger inte nått av dessa? Vad ska jag fråga efter på BT annars? Kör förbi imorn.

Byta gaffel på HT MTB.
Jenny W sa:
tmalm sa:
Gaffelolja kan du köpa på biltema i större förpackning, det går ändå åt när man ska serva var 25e timme eller vad det är.

/T
Klicka för att se resterande...

Men kan man köpa det på BT så kan man väl använda nått man har hemma? Duger inte nått av dessa? Vad ska jag fråga efter på BT annars? Kör förbi imorn.
Klicka för att se resterande...

Gaffelolja, finns SAE 5 och 10 för 90 kr/l.
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-5-2000022969/
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-10-2000022968/

Byta gaffel på HT MTB.
Sixten Fors sa:
Jenny W sa:
tmalm sa:
Gaffelolja kan du köpa på biltema i större förpackning, det går ändå åt när man ska serva var 25e timme eller vad det är.

/T
Klicka för att se resterande...

Men kan man köpa det på BT så kan man väl använda nått man har hemma? Duger inte nått av dessa? Vad ska jag fråga efter på BT annars? Kör förbi imorn.
Klicka för att se resterande...

Gaffelolja, finns SAE 5 och 10 för 90 kr/l.
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-5-2000022969/
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-10-2000022968/
Klicka för att se resterande...

Tack.

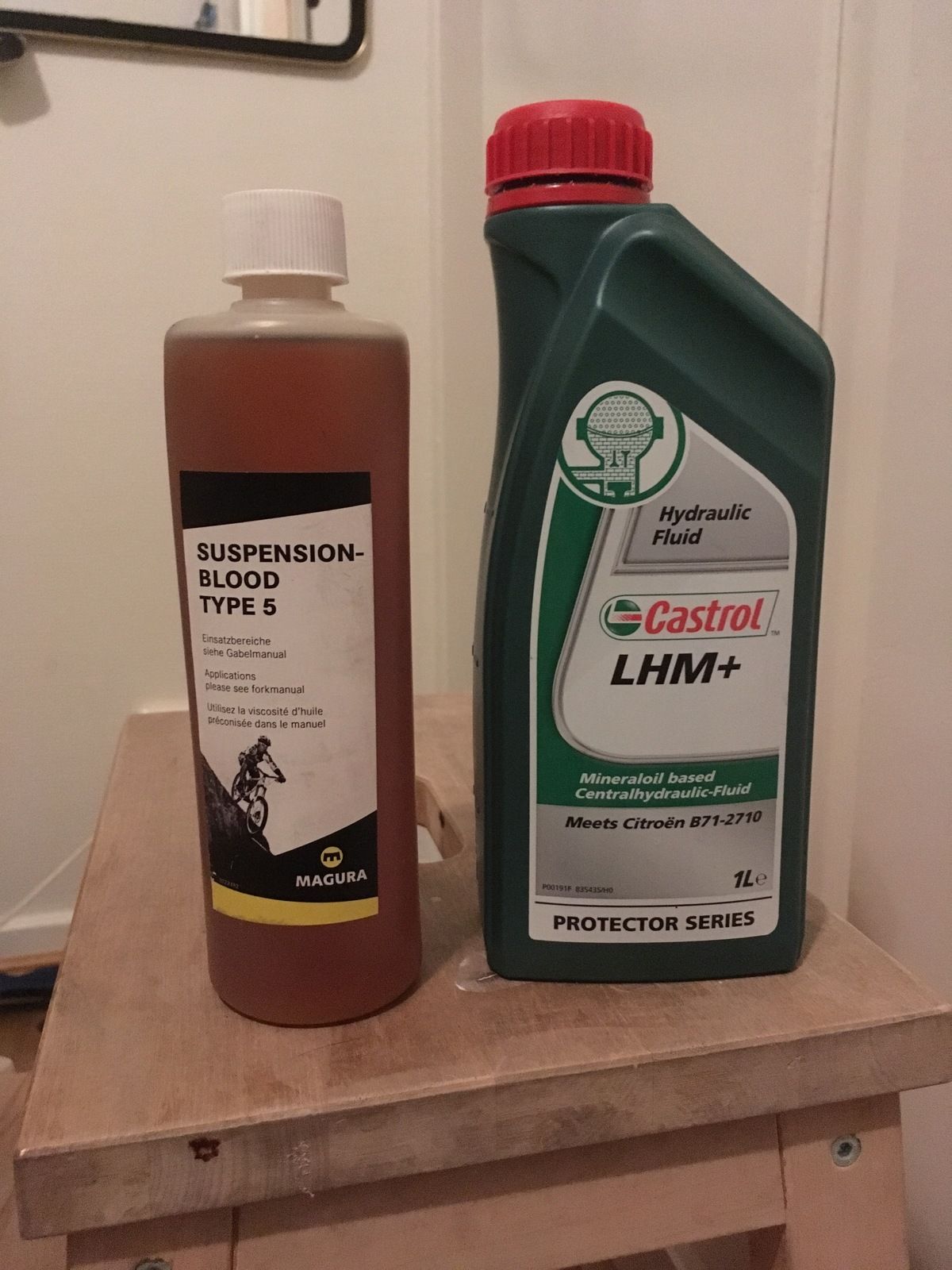

Kan du förklara för mig vad det är för skillnad mellan SAE 5 och Type 5
Olja? Vad händer om det är fel?

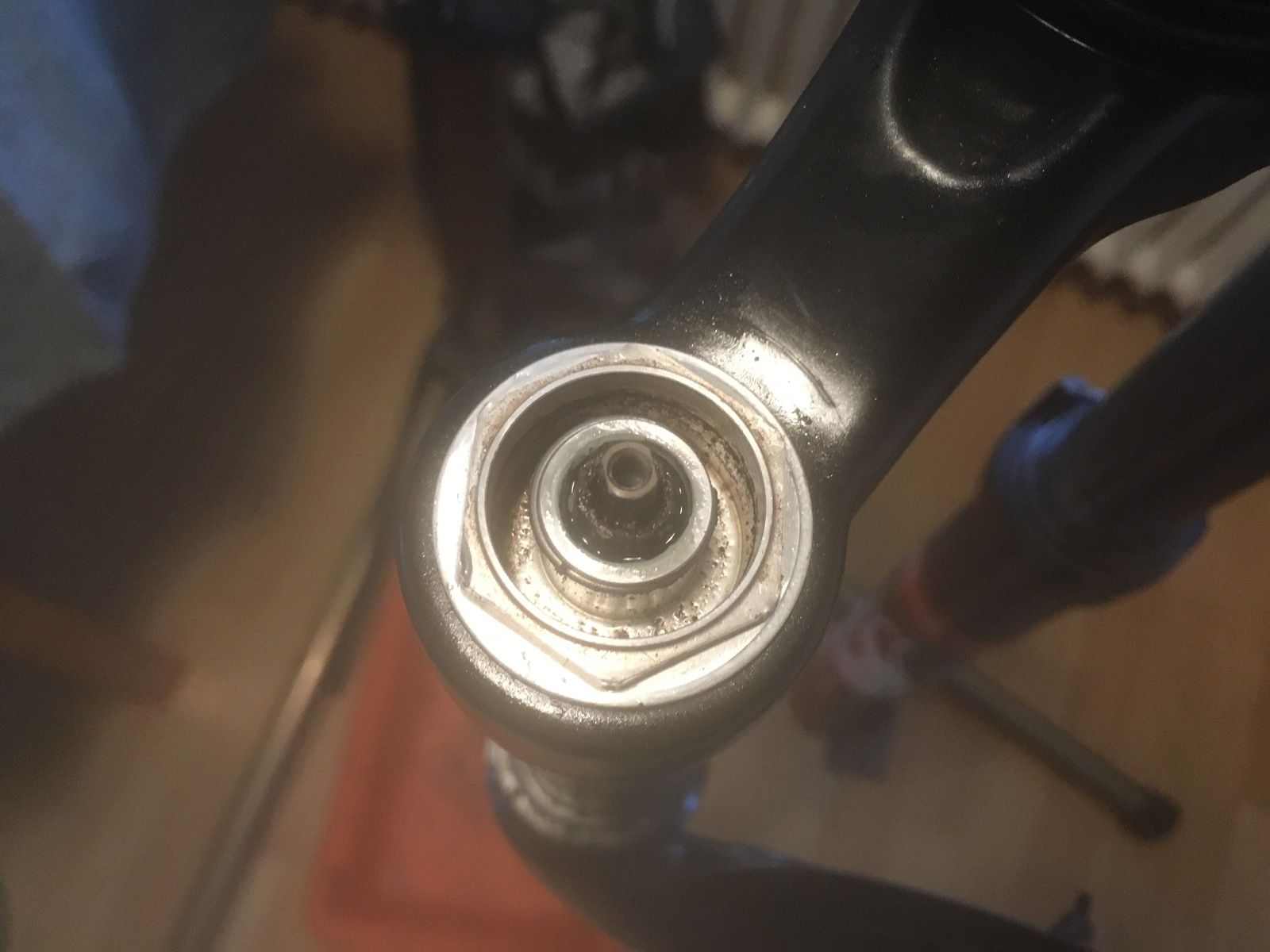

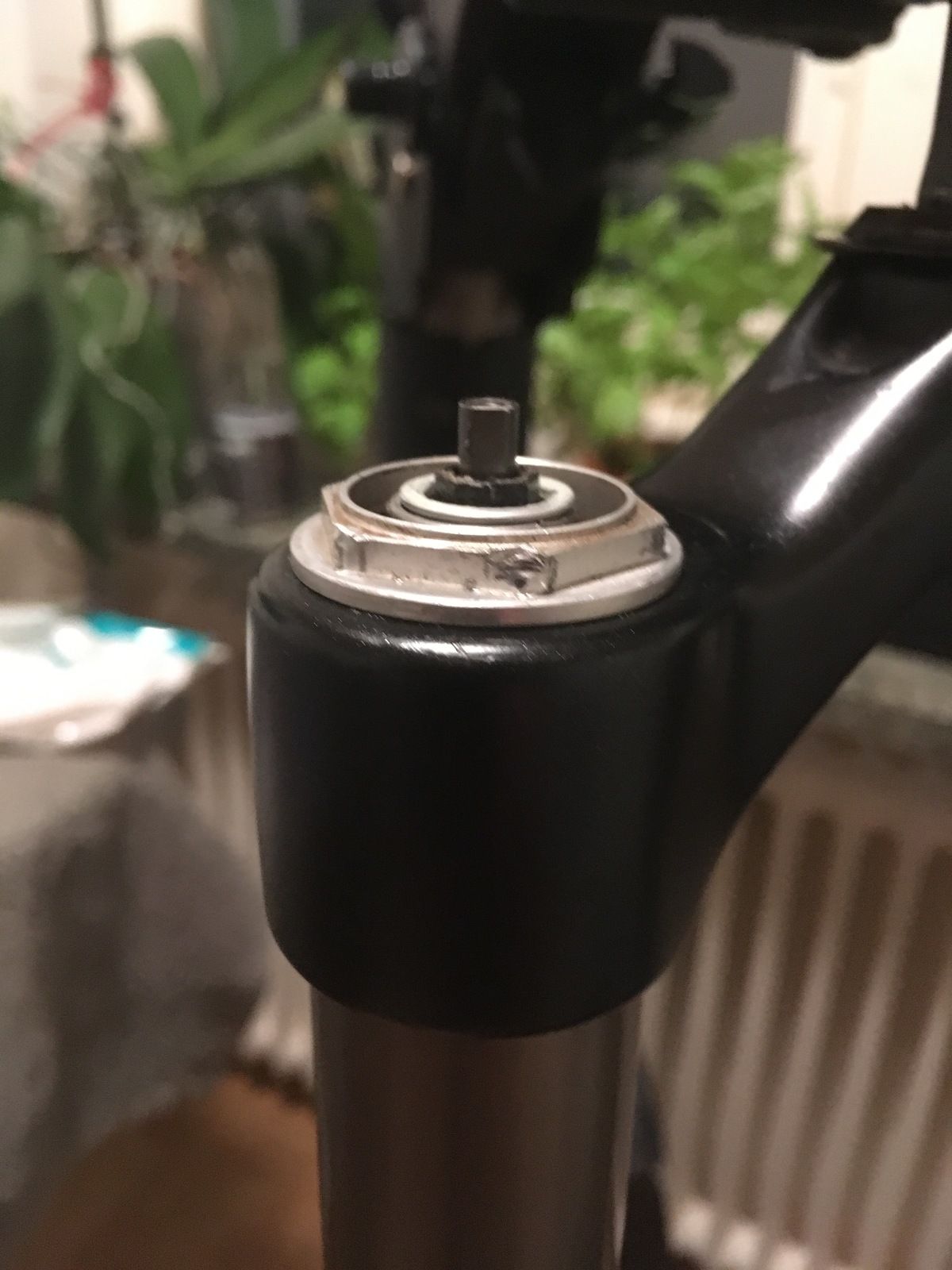

Tog stopp innan jag knappt började här. Saknar hylsnyckel 26 mm och nej det går inte bra med skiftnyckel model stor.


Bilagor

  • image.jpg
    138.1 KB · Besök: 92
Byta gaffel på HT MTB.
Det brukar stå i serviceinstruktionerna vilka verktyg som behövs. Tråkigt om det inte går att ta isär grejerna eller värre, montera dem som tänkt.

Byta gaffel på HT MTB.
En tunnare/lättare olja förflyttar sig lättare genom gaffelns hål/konstruktion/shims för dämpning, alltså mindre dämpning. Man kan alltså laborera med olika viskositet för olika egenskaper för dämpning. Tunnare => mindre dämpning, tjockare => mer dämpning.

En tjockare/trögare olja stannar lättare kvar där man vill ha den, ofta används inte supertunn olja för att smörja gaffelben, lower legs, och komponenterna på fjädersidan. Här kan variera viskositet beroende på temperatur, t.ex. +40°C => tjockare, -15°C => tunnare.

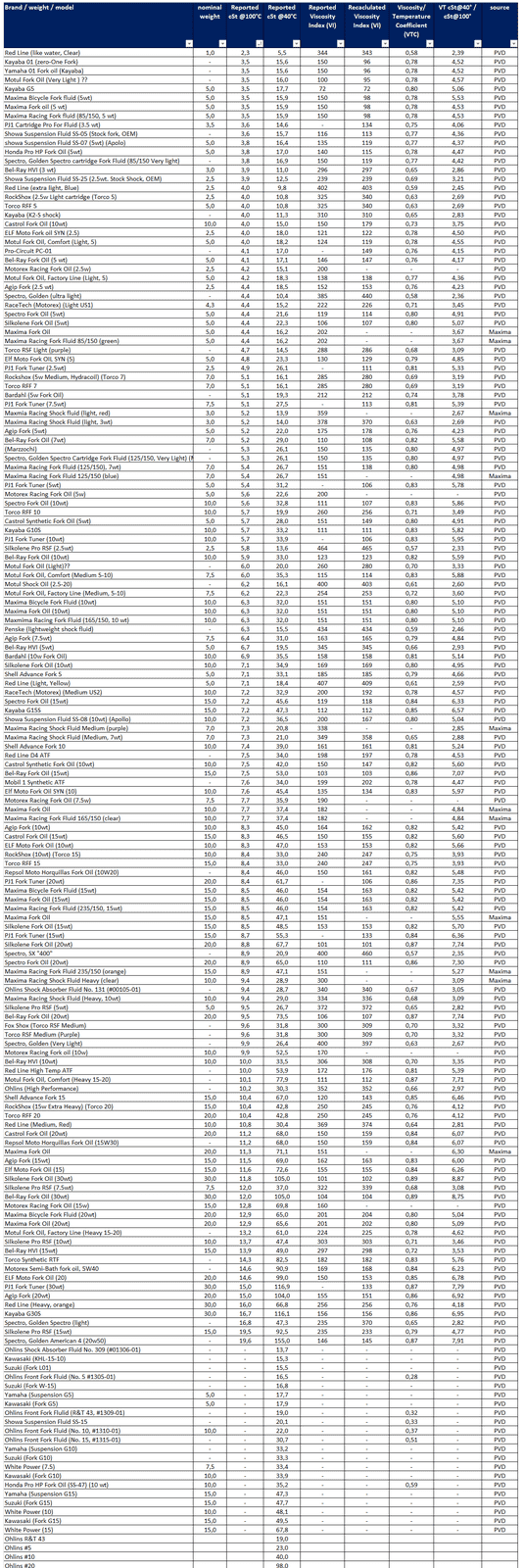

Grovt förenklat. En lista på lite olika oljor nedan:


Bilagor

  • FF.png
    160.2 KB · Besök: 100
Byta gaffel på HT MTB.
Jenny W sa:
Sixten Fors sa:
Jenny W sa:
tmalm sa:
Gaffelolja kan du köpa på biltema i större förpackning, det går ändå åt när man ska serva var 25e timme eller vad det är.

/T
Klicka för att se resterande...

Men kan man köpa det på BT så kan man väl använda nått man har hemma? Duger inte nått av dessa? Vad ska jag fråga efter på BT annars? Kör förbi imorn.
Klicka för att se resterande...

Gaffelolja, finns SAE 5 och 10 för 90 kr/l.
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-5-2000022969/
http://www.biltema.se/sv/Bil---MC/MC/Olja-och-kemikalier/Smorjmedel/Gaffelolja-SAE-10-2000022968/
Klicka för att se resterande...

Tack.
Kan du förklara för mig vad det är för skillnad mellan SAE 5 och Type 5
Olja? Vad händer om det är fel?
Tog stopp innan jag knappt började här. Saknar hylsnyckel 26 mm och nej det går inte bra med skiftnyckel model stor.
Klicka för att se resterande...

Där kan du behöva fila ner hylsnyckeln- den muttern är låg, tunn och gjord av mjukost så bra grepp är superviktigt= fasningen på en hylsa måste slipas bort.
en 26mm ringnyckel av plåt typ pedalnyckel borde funka kanon.

/T

Byta gaffel på HT MTB.
Din välsortade butik bör ha både olja och rätt servicekit på lager (nu var jag lite sent ute). Oljan brukar jag köpa "det som går åt" istället för att lämna in.

Den gaffeln du fick verkar vara vanvårdad :D

Byta gaffel på HT MTB.
Tack för alla goda tips. Har ff inte fått svar på varför jag inte kan använda Type 5 oljan. Är det bara viskositeten siffran anger är märket skit samma alltså, antar jag. Gaffeln kommer inte att explodera om jag använder det jag har. Packningar har jag redan beställt från Tyskland. De kommer väl förhoppningsvis i mitten av nästa vecka. Just nu saknar jag bara en nyckel 26 mm och precis som tmalm skriver är muttern väldigt låg och gjord av mjukost. Provat med skiftnyckel och polygrip men fick lägga ner då jag troligtvis bara hade haft sönder och runddragit muttern om jag tagit i. Ska förbi en vän imorn kväll och låna en hylsa 26 mm. Får se om den passar annars får jag köpa en och slipa ner den på verkstan på jobbet.

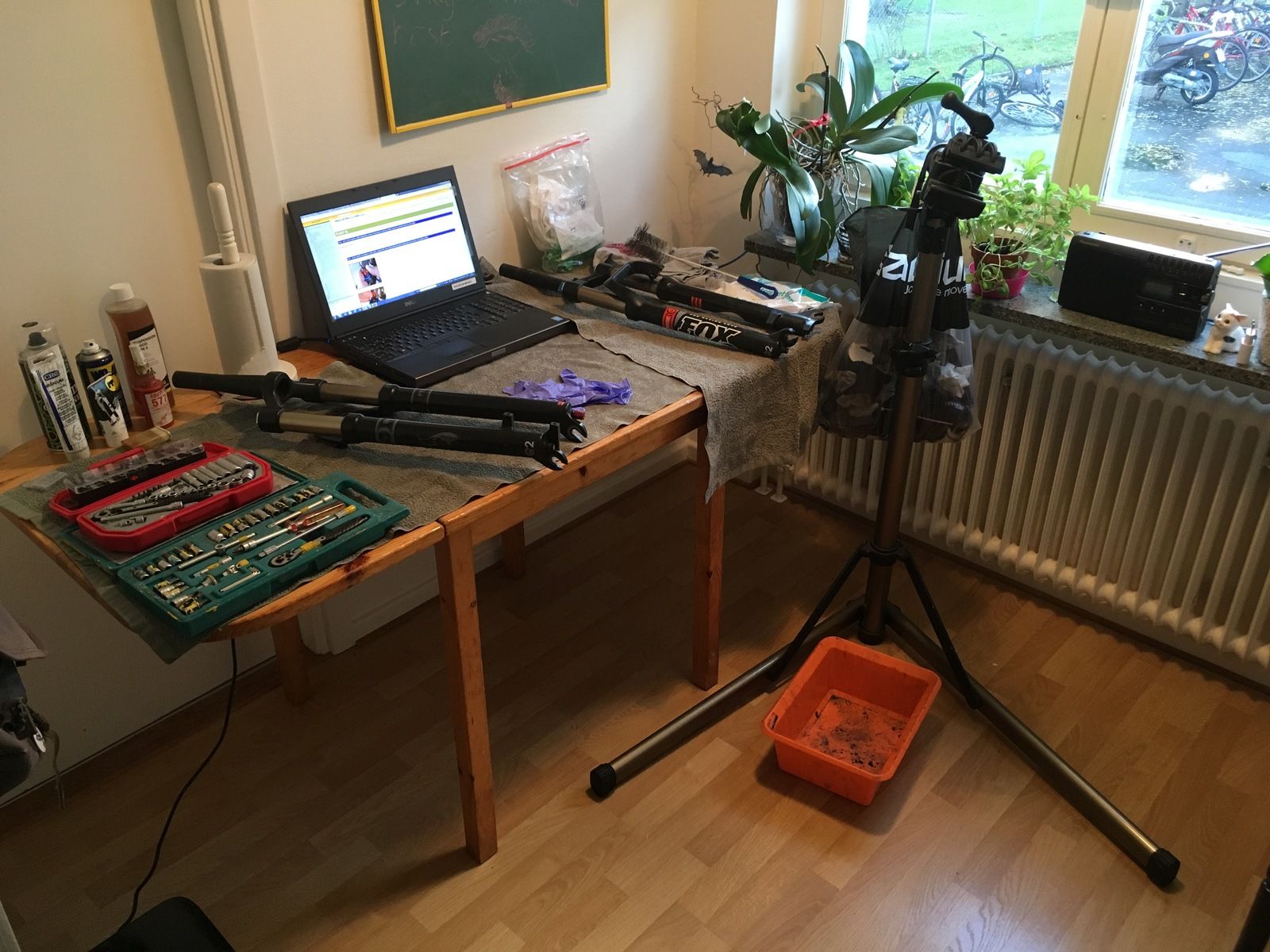

Köket ser ut som en cykelverkstad och jag är rätt pepp på att öppna gafflarna nu.

Byta gaffel på HT MTB.
Jenny W sa:
Har ff inte fått svar på varför jag inte kan använda Type 5 oljan. Är det bara viskositeten siffran anger är märket skit samma alltså, antar jag.
Klicka för att se resterande...
Märket är skit samma. Om "Type 5" betyder viskositet runt 5 mätt i "centistroke" @ 100 C, så kan du välja godtycklig annan olja med liknande egenskaper. Vad som står på flaskan och oljans egenskaper är sällan 100% lika. Kolla min lista.

Testa! Att hälla i runt 1 dl olja i dämparsidan (eller hur mycket din gaffel nu vill ha), skruva på locket, testa om dämpning funkar tillfredsställande eller ej, är inte jättesvårt.

Har för mig att jag använder Biltema 5 för dämpning och en blandning av Biltema 5 och en trögare Öhlinsolja till smörjning av gaffelben, skumringar under dust seals.

Biltemas gaffelolja är en basic mineralolja, alltså billigare än syntetiska oljor från t.ex. Öhlins. Det är rimligt att en syntetiskt gaffelolja är 2-3 ggr dyrare än mineral.

Senast ändrad:
Byta gaffel på HT MTB.
Sixten Fors sa:
Jenny W sa:
Har ff inte fått svar på varför jag inte kan använda Type 5 oljan. Är det bara viskositeten siffran anger är märket skit samma alltså, antar jag.
Klicka för att se resterande...
Märket är skit samma. Om "Type 5" betyder viskositet runt 5 mätt i "centistroke" @ 100 C, så kan du välja godtycklig annan olja med liknande egenskaper. Vad som står på flaskan och oljans egenskaper är sällan 100% lika. Kolla min lista.

Testa! Att hälla i runt 1 dl olja i dämparsidan (eller hur mycket din gaffel nu vill ha), skruva på locket, testa om dämpning funkar tillfredsställande eller ej, är inte jättesvårt.

Har för mig att jag använder Biltema 5 för dämpning och en blandning av Biltema 5 och en trögare Öhlinsolja till smörjning av gaffelben, skumringar under dust seals.
Klicka för att se resterande...

Fantastiskt bra. Tack för svar.

Byta gaffel på HT MTB.
sdx sa:
http://forums.mtbr.com/shocks-suspension/magura-thor-oil-question-716793.html
Klicka för att se resterande...

Tack. Ska läsa mer noga imorn. Verkar som om svaret på minnfrpga om oljan finns där.

Jag har fått låna en 26 mm hylsa och genom att lägga gaffeln på golvet och fixera den med ena knät så fick jag loss muttern rätt så lätt. Fastspänd i mekstället gav allt vika. Ingen bra metod. Nu är iaf muttern lös och med den segern tänkte jag ta kväll. Vilodagen imorn är räddad, hoppas jag.


Senast ändrad:
