Gruppbygge LED är ni med?
- Trådstartare Tot
- Start datum
Gruppbygge LED är ni med?
Hej igen.
Jag var orolig över att ljuset skulle brytas så jag gjorde ett test innan bygget.
med en liten diodlampa i min mixerskål det vart ingen skillnad på den.
& inte på riktiga bygget heller.
Röret är 40x2 (första lamporna fick 40x3)
Nu har jag fått fart på 5 diodersmodellen med maxflexdrivsteg & 14,8 v laptopbatteri.
Grymt bra ljus ca 1200lum drar ca:1,4A ur mitt 4,5Ah batteri så jag tömmer nog det på 2,5-3 tim.
Blir lite mer värme än 3 diodsmodellen så man får se till att trampa.
/Tommy
Jag var orolig över att ljuset skulle brytas så jag gjorde ett test innan bygget.
med en liten diodlampa i min mixerskål det vart ingen skillnad på den.
& inte på riktiga bygget heller.
Röret är 40x2 (första lamporna fick 40x3)
Nu har jag fått fart på 5 diodersmodellen med maxflexdrivsteg & 14,8 v laptopbatteri.
Grymt bra ljus ca 1200lum drar ca:1,4A ur mitt 4,5Ah batteri så jag tömmer nog det på 2,5-3 tim.
Blir lite mer värme än 3 diodsmodellen så man får se till att trampa.
/Tommy
Gruppbygge LED är ni med?
Yps skrev:
-------------------------------------------------------
> Vad har du för brytare ? Skulle vara trevligt om
> det gick att hitta någon flerlägesbrytare så
> att man kunde få hel/halvljus. Du får gärna
> slänga upp lite bilder på 5 LEDs varianten.
>
> /MAgnus
Denna går att använda 36128 från kjell.com.
med detta tillbehör bättre ip klass 36129.
Mvh:Robert
-------------------------------------------------------
> Vad har du för brytare ? Skulle vara trevligt om
> det gick att hitta någon flerlägesbrytare så
> att man kunde få hel/halvljus. Du får gärna
> slänga upp lite bilder på 5 LEDs varianten.
>
> /MAgnus
Denna går att använda 36128 från kjell.com.
med detta tillbehör bättre ip klass 36129.
Mvh:Robert
Mr Cannondale
Ny medlem
Gruppbygge LED är ni med?
Hej!
Ingen som är intresserad av att tjäna några 100ingar och sätta ihop kopletta lampor o sälja? då skulle jag vara intresserad och säkert kunna sälja av en del till...
Ingen som är intresserad av att tjäna några 100ingar och sätta ihop kopletta lampor o sälja? då skulle jag vara intresserad och säkert kunna sälja av en del till...
Gruppbygge LED är ni med?
Hej.
hel/ halv har jag haft på alla modeller.
Jag har kört med elfa´s vippbrytare med 3 lägen.
kolla http://hem.bredband.net/tommyeriksson5/ny_sida_1.htm
Till 5 diodsvarianten har jag en tät tryck knapp från elfa.
& i Maxflex drivsteget sitter dety en liten dator så den kan man köra i alla möjliga lägen.
Varning för låg batterinivå m.m.
Bilder på 5 dioden kommer snart på http://hem.bredband.net/tommyeriksson5/ny_sida_1.htm
/Tommy
hel/ halv har jag haft på alla modeller.
Jag har kört med elfa´s vippbrytare med 3 lägen.
kolla http://hem.bredband.net/tommyeriksson5/ny_sida_1.htm
Till 5 diodsvarianten har jag en tät tryck knapp från elfa.
& i Maxflex drivsteget sitter dety en liten dator så den kan man köra i alla möjliga lägen.
Varning för låg batterinivå m.m.
Bilder på 5 dioden kommer snart på http://hem.bredband.net/tommyeriksson5/ny_sida_1.htm
/Tommy
Goofy
Aktiv medlem
Gruppbygge LED är ni med?
Även jag är intresserad om det är enkla beskrivningar.
Skulle det fungera med batteriackar från Kjell & Co?
RC batteripack 7,2V - 3000mAh Artikelnummer:42509
6xSC / NiMH
Har nämligen två sådana hemma, och vad skulle brinntiden bli? (tror jag
sov på teknik & fysik lektionerna)
/Stefan
Skulle det fungera med batteriackar från Kjell & Co?
RC batteripack 7,2V - 3000mAh Artikelnummer:42509
6xSC / NiMH
Har nämligen två sådana hemma, och vad skulle brinntiden bli? (tror jag
sov på teknik & fysik lektionerna)
/Stefan
Gruppbygge LED är ni med?
Hej.
Måtten på 3/5 dioder är samma 40mm dia på röret.
75mm yttermått på bredden vikt 150g.
7,2v fungerar bra med 3 dioder & fatmandrivsteg med en pack ca 1,5tim.
14,4V fungerar bra på 5 dioder med Maxflex steg 1,5-2 tim
14,4v fungerar bra med 3 dioder & billigt drivsteg se min första lampa ca 3tim
Så kör du dubbla lampor en på styret & en på hjälmen.
/Tommy
Måtten på 3/5 dioder är samma 40mm dia på röret.
75mm yttermått på bredden vikt 150g.
7,2v fungerar bra med 3 dioder & fatmandrivsteg med en pack ca 1,5tim.
14,4V fungerar bra på 5 dioder med Maxflex steg 1,5-2 tim
14,4v fungerar bra med 3 dioder & billigt drivsteg se min första lampa ca 3tim
Så kör du dubbla lampor en på styret & en på hjälmen.
/Tommy
Gruppbygge LED är ni med?
Gruppbygge LED är ni med?
5-diods lampan med 3-läges- eller 4-lägesomkopplare (av/halvljus/helljus/extraljus) är helt klart attraktiv. Funderar fortfarande om gavlarna skymmer sidoloberna. Du kan inte möjligen ta en bild när 3- och 5-dioders lamporna lyser i mörkret och jmf. de mot en 20W Halogen?
Gruppbygge LED är ni med?
Tommy, hur går det med husen du har beställt vattenskärning för? Är alla uppbokade?
Förresten, om man bara vill ha en enkel billig på/av variant, funkar då denna drivern?
http://www.taskled.com/ccxw.html (CC5W, 1000mA)
/Calle
Förresten, om man bara vill ha en enkel billig på/av variant, funkar då denna drivern?
http://www.taskled.com/ccxw.html (CC5W, 1000mA)
/Calle
Senast redigerad av en moderator:
Gruppbygge LED är ni med?
Billig drivare kör denna med 2 motstånd & en vippa för hel/halv kostar ca 25:-
http://www.kjell.com/filarkiv/SUPPORTPDF/81-90/87/87594/87594.pdf
/Tommy
http://www.kjell.com/filarkiv/SUPPORTPDF/81-90/87/87594/87594.pdf
/Tommy
Alfieatkins
Medlem
Gruppbygge LED är ni med?
Hej, jag är intresserad.
Mvh, Alfie
Mvh, Alfie
Gruppbygge LED är ni med?
HåkanC skrev:
-------------------------------------------------------
> Tot skrev:
> --------------------------------------------------
> -----
> > Bilder på 5 dioden kommer snart
>
> Vad är måtten på 5-LED varianten?
> Och vad kommer priset att bli för den?
>
> Kommer det dessutom att ingå gruppköpa av
> MaxFlex-drivare?
>
>
> /Håkan
Jag är intresserad av att köpa maxflex drivare ifall det är någon mer som skall handla från andra sidan pölen.
-------------------------------------------------------
> Tot skrev:
> --------------------------------------------------
> -----
> > Bilder på 5 dioden kommer snart
>
> Vad är måtten på 5-LED varianten?
> Och vad kommer priset att bli för den?
>
> Kommer det dessutom att ingå gruppköpa av
> MaxFlex-drivare?
>
>
> /Håkan
Jag är intresserad av att köpa maxflex drivare ifall det är någon mer som skall handla från andra sidan pölen.
Gruppbygge LED är ni med?
Hej igen.
Nu har jag hårdtestat 5 diodsmodellen.
I morse när jag cyklade till jobbet körde jag 24W totaleffekt.Tror att dioderna fick ca:1200mA lite för mycket jag vet men man måste testa annars vet man inte;)
det vart för varmt efter 15 min gick maxflexen ner i nåt sorts sparläge.
Jag vet inte om den är trasig :(
Nu startar den på fullt i 1/2 sek sen går den ner i effekt skumt.....
3 diodsmodellen har vi kört hela hösten i skogen 1040mA utan att det har blivit för varmt.
/Tommy
Nu har jag hårdtestat 5 diodsmodellen.
I morse när jag cyklade till jobbet körde jag 24W totaleffekt.Tror att dioderna fick ca:1200mA lite för mycket jag vet men man måste testa annars vet man inte;)
det vart för varmt efter 15 min gick maxflexen ner i nåt sorts sparläge.
Jag vet inte om den är trasig :(
Nu startar den på fullt i 1/2 sek sen går den ner i effekt skumt.....
3 diodsmodellen har vi kört hela hösten i skogen 1040mA utan att det har blivit för varmt.
/Tommy
Gruppbygge LED är ni med?
5-diodersmodellen är helt klart intressantaste varianten så det var tråkigt att höra. Kan man inte montera dit en kylfläns el. alt. koppla om de lite el. dyl?
Tänkte jag skulle föröka att ge mig på att ta fram lobformerna för lite olika kombinationer av dioder för 5-diodersmodellen. Är det någon som kan hjälpa mig att förstå hur jag får fram lite avstånd från http://www.elfa.se/pdf/75/07521107.pdf då optik inte är mitt område. Tittar man på loben i diagrammet så kan man se att 3 dB gränsen går vid 6 grader (vidvikeln är ju 6 grader för denna). Men hur ser jag från tabbellen nedanför lobdiagramet vid vilket avstång har jag halverat ljusstyrkan? Självfallet så är det sfärisk effekt utbredning, dvs effekten avtar med avståndet i kvadrat om kan man säga så inom för det optiska fallet? Hur översätter jag Watt till Lux t ex? Många dumma frågor från en okunnig.
Tänkte jag skulle föröka att ge mig på att ta fram lobformerna för lite olika kombinationer av dioder för 5-diodersmodellen. Är det någon som kan hjälpa mig att förstå hur jag får fram lite avstånd från http://www.elfa.se/pdf/75/07521107.pdf då optik inte är mitt område. Tittar man på loben i diagrammet så kan man se att 3 dB gränsen går vid 6 grader (vidvikeln är ju 6 grader för denna). Men hur ser jag från tabbellen nedanför lobdiagramet vid vilket avstång har jag halverat ljusstyrkan? Självfallet så är det sfärisk effekt utbredning, dvs effekten avtar med avståndet i kvadrat om kan man säga så inom för det optiska fallet? Hur översätter jag Watt till Lux t ex? Många dumma frågor från en okunnig.
Senast redigerad av en moderator:
Gruppbygge LED är ni med?
Hej.
Jag tror stenhårt på 5 diodsmodellen.
men man får inte köra dioderna på max.
Kör man 750mA maxflex & 14,8 v batteri.
Har man ca 800-900 lum 12w diodeffekt ca95% effektivitet på drivsteget.
Låter hur bra som helst.

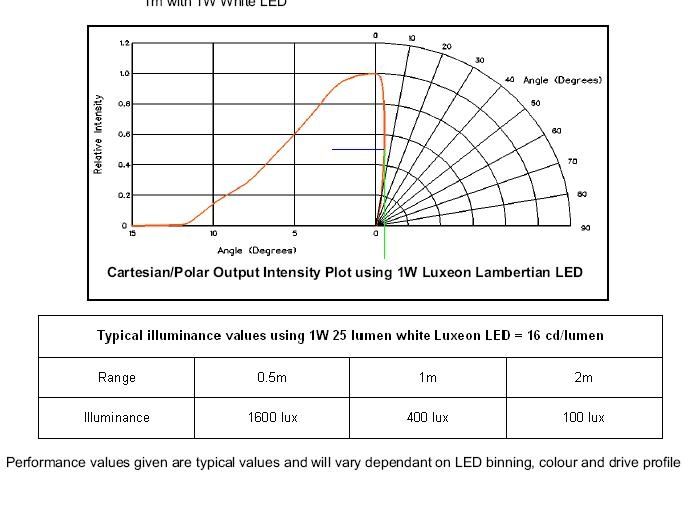

Linser kan man räkna en 6graders = 12 graders reflektor fast med en skönare & mjukare ljusbild.
En klar fördel när man har styrlyse att slippa konstiga ljusringar som man blir åksjuk av.
/Tommy
Jag tror stenhårt på 5 diodsmodellen.
men man får inte köra dioderna på max.
Kör man 750mA maxflex & 14,8 v batteri.
Har man ca 800-900 lum 12w diodeffekt ca95% effektivitet på drivsteget.
Låter hur bra som helst.
Linser kan man räkna en 6graders = 12 graders reflektor fast med en skönare & mjukare ljusbild.
En klar fördel när man har styrlyse att slippa konstiga ljusringar som man blir åksjuk av.
/Tommy
Gruppbygge LED är ni med?
Jag tänkte mest att man kunde skapa en eller flera ljuslober som har lite olika egenskaper. Men hur får jag fram avståndet till den blåa linjen samt avståndet till den gröna linjen från dioden? Se bilden nedan i mitt inlägg. Både grön och blå linje visar en halvering av ljustyrkan!?. Varför måste jag veta detta då det är väl bara att bygga på? Det är mest för att kunna förutse prestandan på en ev. diodkonfiguration. Som sagt, jag kan inget om optik.
Gruppbygge LED är ni med?
Hej igen.
Först måste jag berätta att vattenskärningen av alla plåtdetaljer är klara.
Nu återstår att borra & gänga några hål & skicka iväg på ytbehandling.
Jag känner mig lite mer peppad att kanske bygga 10 st färdiga lampor.
Har räknat lite & jag villa ha 1400 för en 3 dioders med billigt drivsteg.(mest beprövat av oss fungerar bra med 12xAA 1,2V 2500mAh)
1550 3 diod med Fatman ska matas med 7,2-9,6V (fungerar ej så bra på max med 8xAA 1,2V 2500mAh p.g.a batterihållarna klarar inte strömmen som behövs)
1600 3 diod med bflex.ej testat men det ska fungera bra med 14,4-14,8 V batteri
1800 5 diod med maxflex.ska matas med 11,1-14,8 V
Hur är intresset?????
Först måste jag berätta att vattenskärningen av alla plåtdetaljer är klara.
Nu återstår att borra & gänga några hål & skicka iväg på ytbehandling.
Jag känner mig lite mer peppad att kanske bygga 10 st färdiga lampor.
Har räknat lite & jag villa ha 1400 för en 3 dioders med billigt drivsteg.(mest beprövat av oss fungerar bra med 12xAA 1,2V 2500mAh)
1550 3 diod med Fatman ska matas med 7,2-9,6V (fungerar ej så bra på max med 8xAA 1,2V 2500mAh p.g.a batterihållarna klarar inte strömmen som behövs)
1600 3 diod med bflex.ej testat men det ska fungera bra med 14,4-14,8 V batteri
1800 5 diod med maxflex.ska matas med 11,1-14,8 V
Hur är intresset?????
Gruppbygge LED är ni med?
Tyvärr så är jag bara intresserad av delarna och en 5-dioders lösning. Försöker komma fram till en hyffsat optimal lobform som passar min cyklingsstil. Självfallet delar jag med mig av det jag kommer fram till. Känns dock att jag måste prata med lite laserfolk på jobbet först för att förstå vad jag räknar och simulerar :-(
Men kollar du i tråden så verkar det dock finnas ett intresse för att köpa ett komplett ljussystem.
Men kollar du i tråden så verkar det dock finnas ett intresse för att köpa ett komplett ljussystem.
Gruppbygge LED är ni med?
Intressant med olika linser & kanske reflektor.
Elfas fungerar bra jag gillar 6 graders bäst.
Men dom känns onödigt dyra det är ju bara billig plast.
Dom kostar 44:- st bode kosta 10:- tycker jag.
Dioder får man ju för 5USD & dom känns mycket mer avancerade.
Man får hyfsad längd & rätt bra med spillljus åt sidorna.
En idé med olika linser jag har är att det långa ljuset borde stå lite högre än det vida.
& kanske använda en reflektor för bra längd & sen linser för bredden.
En till reflektion på ljus är att det blir mer 3d gropar syns bättre om man har ljus från 2 håll Hjälm /styre.
Så hellre 2 svaga lampor än en stark.
/Tommy
Elfas fungerar bra jag gillar 6 graders bäst.
Men dom känns onödigt dyra det är ju bara billig plast.
Dom kostar 44:- st bode kosta 10:- tycker jag.
Dioder får man ju för 5USD & dom känns mycket mer avancerade.
Man får hyfsad längd & rätt bra med spillljus åt sidorna.
En idé med olika linser jag har är att det långa ljuset borde stå lite högre än det vida.
& kanske använda en reflektor för bra längd & sen linser för bredden.
En till reflektion på ljus är att det blir mer 3d gropar syns bättre om man har ljus från 2 håll Hjälm /styre.
Så hellre 2 svaga lampor än en stark.
/Tommy
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Dom kostar 44:- st bode kosta 10:- tycker jag.
> Dioder får man ju för 5USD & dom känns mycket
> mer avancerade.
>
Ja det är lite väl dyrt, men det är bara att bita i det sura äpplet ;-)
> Man får hyfsad längd & rätt bra med spillljus
> åt sidorna.
> En idé med olika linser jag har är att det
> långa ljuset borde stå lite högre än det
> vida.
> & kanske använda en reflektor för bra längd &
> sen linser för bredden.
>
Preliminärt hade jag tänkt packa ihop dem så att jag får 3 6 graders dioder på den översta raden och 2 26 drader dioder på den nedersta raden. Och om jag har förstått rätt så sumerar man ljusstyrka linjärt. Har även funderat på om man skulle vinkla dioderna på något lämpligt sätt så att man får fram mer detaljer, typ för att få lite "Syntetic Aperture Radar" över det hela, vet dock inte om det är möjligt. Tänkte att jag skulle sitta lite med detta ikväll/natt ;-)
> En till reflektion på ljus är att det blir mer
> 3d gropar syns bättre om man har ljus från 2
> håll Hjälm /styre.
> Så hellre 2 svaga lampor än en stark.
>
Det verkar helt klart intressant att få fram detaljinfo från t ex. 3d gropar. Instämmer med "hellre 2 svaga lampor än en stark".
-------------------------------------------------------
> Dom kostar 44:- st bode kosta 10:- tycker jag.
> Dioder får man ju för 5USD & dom känns mycket
> mer avancerade.
>
Ja det är lite väl dyrt, men det är bara att bita i det sura äpplet ;-)
> Man får hyfsad längd & rätt bra med spillljus
> åt sidorna.
> En idé med olika linser jag har är att det
> långa ljuset borde stå lite högre än det
> vida.
> & kanske använda en reflektor för bra längd &
> sen linser för bredden.
>
Preliminärt hade jag tänkt packa ihop dem så att jag får 3 6 graders dioder på den översta raden och 2 26 drader dioder på den nedersta raden. Och om jag har förstått rätt så sumerar man ljusstyrka linjärt. Har även funderat på om man skulle vinkla dioderna på något lämpligt sätt så att man får fram mer detaljer, typ för att få lite "Syntetic Aperture Radar" över det hela, vet dock inte om det är möjligt. Tänkte att jag skulle sitta lite med detta ikväll/natt ;-)
> En till reflektion på ljus är att det blir mer
> 3d gropar syns bättre om man har ljus från 2
> håll Hjälm /styre.
> Så hellre 2 svaga lampor än en stark.
>
Det verkar helt klart intressant att få fram detaljinfo från t ex. 3d gropar. Instämmer med "hellre 2 svaga lampor än en stark".
Senast redigerad av en moderator:
gunnar.westholm
Aktiv medlem
Gruppbygge LED är ni med?
Miche skrev:
-------------------------------------------------------
> Tot skrev:
> --------------------------------------------------
> -----
> > Dom kostar 44:- st bode kosta 10:- tycker jag.
> > Dioder får man ju för 5USD & dom känns
> mycket
> > mer avancerade.
> >
> Ja det är lite väl dyrt, men det är bara att
> bita i det sura äpplet ;-)
>
> > Man får hyfsad längd & rätt bra med
> spillljus
> > åt sidorna.
> > En idé med olika linser jag har är att det
> > långa ljuset borde stå lite högre än det
> > vida.
> > & kanske använda en reflektor för bra längd
> &
> > sen linser för bredden.
> >
Jag tror oxå på att det vida kan ställas lite lägre. spotkäglorna sprids ju mer på avstånd..
Jag undrar om vidvinkel linserna kan va nått. Kanske på en av Dioderna om man har 3st
> Preliminärt hade jag tänkt packa ihop dem så
> att jag får 3 6 graders dioder på den översta
> raden och 2 26 drader dioder på den nedersta
> raden. Och om jag har förstått rätt så sumerar
> man ljusstyrka linjärt. Har även funderat på om
> man skulle vinkla dioderna på något lämpligt
> sätt så att man får fram mer detaljer, typ för
> att få lite "Syntetic Aperture Radar" över det
> hela, vet dock inte om det är möjligt. Tänkte
> att jag skulle sitta lite med detta ikväll/natt
> ;-)
Va coolt! Blire "head-up display" på hjälmen oxå?? :)
>
> > En till reflektion på ljus är att det blir
> mer
> > 3d gropar syns bättre om man har ljus från 2
> > håll Hjälm /styre.
> > Så hellre 2 svaga lampor än en stark.
> >
> Det verkar helt klart intressant att få fram
> detaljinfo från t ex. 3d gropar. Instämmer med
> "hellre 2 svaga lampor än en stark".
Hjälm + styrlampa är överlägset. Men tror du inte det blir lite overkill med flera än 3+3 LEDs?
På min kommande min-T skall jag löda på ett utag för 3 extra LEDs styret, och omvända Zener dioder mellan LEDarna för att säker kunna koppla till och från styrlampan utan att skada LEDarna.
Då kan upp til 6 st LEDs styras från samma bFlex med en knappa på styret.
Ledningen till hjälmen skall självklart inte gå direkt från styret, utan till en högtalarkontakt med slutande brytare på ryggsäcken. Då skall styrlampan kunna dras ur vid behov eller krash under drift utan att bFlexen eller nacken tar skada, eller att hjälmlampan slocknar.
/Gunnar
-------------------------------------------------------
> Tot skrev:
> --------------------------------------------------
> -----
> > Dom kostar 44:- st bode kosta 10:- tycker jag.
> > Dioder får man ju för 5USD & dom känns
> mycket
> > mer avancerade.
> >
> Ja det är lite väl dyrt, men det är bara att
> bita i det sura äpplet ;-)
>
> > Man får hyfsad längd & rätt bra med
> spillljus
> > åt sidorna.
> > En idé med olika linser jag har är att det
> > långa ljuset borde stå lite högre än det
> > vida.
> > & kanske använda en reflektor för bra längd
> &
> > sen linser för bredden.
> >
Jag tror oxå på att det vida kan ställas lite lägre. spotkäglorna sprids ju mer på avstånd..
Jag undrar om vidvinkel linserna kan va nått. Kanske på en av Dioderna om man har 3st
> Preliminärt hade jag tänkt packa ihop dem så
> att jag får 3 6 graders dioder på den översta
> raden och 2 26 drader dioder på den nedersta
> raden. Och om jag har förstått rätt så sumerar
> man ljusstyrka linjärt. Har även funderat på om
> man skulle vinkla dioderna på något lämpligt
> sätt så att man får fram mer detaljer, typ för
> att få lite "Syntetic Aperture Radar" över det
> hela, vet dock inte om det är möjligt. Tänkte
> att jag skulle sitta lite med detta ikväll/natt
> ;-)
Va coolt! Blire "head-up display" på hjälmen oxå?? :)
>
> > En till reflektion på ljus är att det blir
> mer
> > 3d gropar syns bättre om man har ljus från 2
> > håll Hjälm /styre.
> > Så hellre 2 svaga lampor än en stark.
> >
> Det verkar helt klart intressant att få fram
> detaljinfo från t ex. 3d gropar. Instämmer med
> "hellre 2 svaga lampor än en stark".
Hjälm + styrlampa är överlägset. Men tror du inte det blir lite overkill med flera än 3+3 LEDs?
På min kommande min-T skall jag löda på ett utag för 3 extra LEDs styret, och omvända Zener dioder mellan LEDarna för att säker kunna koppla till och från styrlampan utan att skada LEDarna.
Då kan upp til 6 st LEDs styras från samma bFlex med en knappa på styret.
Ledningen till hjälmen skall självklart inte gå direkt från styret, utan till en högtalarkontakt med slutande brytare på ryggsäcken. Då skall styrlampan kunna dras ur vid behov eller krash under drift utan att bFlexen eller nacken tar skada, eller att hjälmlampan slocknar.
/Gunnar
Gruppbygge LED är ni med?
Vad skulle delarna kosta om man köper dioder och drivare själv?
Kan man köpa delarna vattenskurna och ytbehandlade så känns det inte så farligt att skruva ihop och köpa dioder själv. Dessutom är det lite kul att skruva, men jag har inte tillgång till maskinbearbetnings prylar överhuvudtaget...
Kan man köpa delarna vattenskurna och ytbehandlade så känns det inte så farligt att skruva ihop och köpa dioder själv. Dessutom är det lite kul att skruva, men jag har inte tillgång till maskinbearbetnings prylar överhuvudtaget...
Gruppbygge LED är ni med?
Hej igen.
Lite priser står först i tråden.
Tillbaks till 3+3 dioder eller 5+5 dioder.
Håller med om att ljuset från 3+3 räcker men,ju lägre ström man kör genom dioderna desto effektivare blir dom.
tex 350mA ger 100 lum/W & 3+3 på 350mA blir lite klent.(600 lum - lite förluster går nog oftast bra)
Men 5+5= 1000lum totaleffekt på 11W med maxflex & 14,8V batteri många sköna timmar räcker det då.
(man ligger nog lite över 350mA med fulladdat 14,8V batteri men i närheten).
/Tommy
Lite priser står först i tråden.
Tillbaks till 3+3 dioder eller 5+5 dioder.
Håller med om att ljuset från 3+3 räcker men,ju lägre ström man kör genom dioderna desto effektivare blir dom.
tex 350mA ger 100 lum/W & 3+3 på 350mA blir lite klent.(600 lum - lite förluster går nog oftast bra)
Men 5+5= 1000lum totaleffekt på 11W med maxflex & 14,8V batteri många sköna timmar räcker det då.
(man ligger nog lite över 350mA med fulladdat 14,8V batteri men i närheten).
/Tommy
Mr Cannondale
Ny medlem
Gruppbygge LED är ni med?
Hur bra ljus ger en 3 diodare för 1400kr om man jämför med en silva 478?
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Tillbaks till 3+3 dioder eller 5+5 dioder.
> Håller med om att ljuset från 3+3 räcker men,ju
> lägre ström man kör genom dioderna desto
> effektivare blir dom.
> tex 350mA ger 100 lum/W & 3+3 på 350mA blir lite
> klent.
Jag har valt 5 LED-varianten av just den anledningen, 500lm vid 5,5-6W elförbukning (LED + MaxFlex) kommer att ge mig bra ljus under många timmar med det batteri jag har (450g/71Wh).
För lvg-cykling på torra vägar kommer jag nog dessutom att köra med ännu lägre ström genom LEDarna, 150-250lm ger bra ljus på torra vägar (Den LED-lampa jag har nu ger i teorin MAX 240lm)
Men i skogen med bredare strålning och där det inte är ngn risk att bländas skulle jag nog köra LEDarna med mer ström
Med bredare strålning från LEDarna får man ju färre lux så för att det skall bli lika ljust måste ju LEDarna lämna fler lumen.
http://sv.wikipedia.org/wiki/Lux
http://sv.wikipedia.org/wiki/Lumen
> (man ligger nog lite över 350mA med fulladdat 14,8V batteri men i närheten).
Hur menar du?
Strömmen genom LEDarna är väl inte beroende på batteriets spänning? (Åtminstone inte när man har en MaxFlex)
/Håkan
-------------------------------------------------------
> Tillbaks till 3+3 dioder eller 5+5 dioder.
> Håller med om att ljuset från 3+3 räcker men,ju
> lägre ström man kör genom dioderna desto
> effektivare blir dom.
> tex 350mA ger 100 lum/W & 3+3 på 350mA blir lite
> klent.
Jag har valt 5 LED-varianten av just den anledningen, 500lm vid 5,5-6W elförbukning (LED + MaxFlex) kommer att ge mig bra ljus under många timmar med det batteri jag har (450g/71Wh).
För lvg-cykling på torra vägar kommer jag nog dessutom att köra med ännu lägre ström genom LEDarna, 150-250lm ger bra ljus på torra vägar (Den LED-lampa jag har nu ger i teorin MAX 240lm)
Men i skogen med bredare strålning och där det inte är ngn risk att bländas skulle jag nog köra LEDarna med mer ström
Med bredare strålning från LEDarna får man ju färre lux så för att det skall bli lika ljust måste ju LEDarna lämna fler lumen.
http://sv.wikipedia.org/wiki/Lux
http://sv.wikipedia.org/wiki/Lumen
> (man ligger nog lite över 350mA med fulladdat 14,8V batteri men i närheten).
Hur menar du?
Strömmen genom LEDarna är väl inte beroende på batteriets spänning? (Åtminstone inte när man har en MaxFlex)
/Håkan
Gruppbygge LED är ni med?
Hej igen.
Jag har testat med fulladdat 14,8V 4400mAh laptopbatteri.
Det ligger på 16,8 V fulladdat & maxflexen kan inte sänka spänningen bara höja.
Det gör att min läget blir rätt högt jag mätte 440mA från batteriet.
Fördelen är att effektiviteten på maxflexen ligger på mer än 95% skulle tro att den närmar sig 100% när batteriet är fullt.
Men när batterispänningen har sjunkit lite går det att sänka mer.
Det går även bra att köraa med 11,1v fördelen är att man kan sänka väldigt lågt ca 50mA men då hamnar maxflexeffektiviteten på ca 91%
/Tommy
Jag har testat med fulladdat 14,8V 4400mAh laptopbatteri.
Det ligger på 16,8 V fulladdat & maxflexen kan inte sänka spänningen bara höja.
Det gör att min läget blir rätt högt jag mätte 440mA från batteriet.
Fördelen är att effektiviteten på maxflexen ligger på mer än 95% skulle tro att den närmar sig 100% när batteriet är fullt.
Men när batterispänningen har sjunkit lite går det att sänka mer.
Det går även bra att köraa med 11,1v fördelen är att man kan sänka väldigt lågt ca 50mA men då hamnar maxflexeffektiviteten på ca 91%
/Tommy
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Det ligger på 16,8 V fulladdat & maxflexen kan
> inte sänka spänningen bara höja.
> Det gör att min läget blir rätt högt jag
> mätte 440mA från batteriet.
Ok, då förstår även jag.
Med 14,8V batteri borde man alltså ha en 6 LED-lampa för att MaxFlexen skall kunna reglera ned spänningen tillräckligt.
5 P4-LED och 440mA borde ge c:a 600lm som svagaste ljus, det gäller att välja rätt linser och ställa in lampan ordentligt för att inte blända för mycket.
/Håkan
-------------------------------------------------------
> Det ligger på 16,8 V fulladdat & maxflexen kan
> inte sänka spänningen bara höja.
> Det gör att min läget blir rätt högt jag
> mätte 440mA från batteriet.
Ok, då förstår även jag.
Med 14,8V batteri borde man alltså ha en 6 LED-lampa för att MaxFlexen skall kunna reglera ned spänningen tillräckligt.
5 P4-LED och 440mA borde ge c:a 600lm som svagaste ljus, det gäller att välja rätt linser och ställa in lampan ordentligt för att inte blända för mycket.
/Håkan
Gruppbygge LED är ni med?
Jag gjorde en liten artikelprislista för 5-leds varianten:
Elfa
Linser
3 st 75-211-15 Lins m hållare 6 grader 35.50 Styck = 106.50
2 st 75-211-49 Lins m. hållare 25 grader 35.50 Styck = 71.00
Brytare
1 st Tryckströmställare 1-pol 35-091-22 31.70 kr
1 st Gummihätta 35-756-93 21.10 kr
Drivare - Taskled
Maxflex 32$ + 4$ frakt = 36$
Led:
DealExtreme
5st Seoul P4 u-bin 5,82$ = 29,1$
http://www.dealextreme.com/details.dx/sku.1445
Totalt
276kr + = 66$x6,4 = ca 700kr
Något som behöver ändras ? såg snabbt att det slutar på minst 1200kr i delar för 5-leds varianten. Så jag överväger en färdig modell istället :)
Vilket batteri är att rekommendera isåfall till den? Tänkte både ha lampan till pendling och MTB. Är det smartare att ha ett batteri med lägre spänning för att kunna få den att lysa svagare?
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=3351
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2889
Elfa
Linser
3 st 75-211-15 Lins m hållare 6 grader 35.50 Styck = 106.50
2 st 75-211-49 Lins m. hållare 25 grader 35.50 Styck = 71.00
Brytare
1 st Tryckströmställare 1-pol 35-091-22 31.70 kr
1 st Gummihätta 35-756-93 21.10 kr
Drivare - Taskled
Maxflex 32$ + 4$ frakt = 36$
Led:
DealExtreme
5st Seoul P4 u-bin 5,82$ = 29,1$
http://www.dealextreme.com/details.dx/sku.1445
Totalt
276kr + = 66$x6,4 = ca 700kr
Något som behöver ändras ? såg snabbt att det slutar på minst 1200kr i delar för 5-leds varianten. Så jag överväger en färdig modell istället :)
Vilket batteri är att rekommendera isåfall till den? Tänkte både ha lampan till pendling och MTB. Är det smartare att ha ett batteri med lägre spänning för att kunna få den att lysa svagare?
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=3351
http://www.batteryspace.com/index.asp?PageAction=VIEWPROD&ProdID=2889
Gruppbygge LED är ni med?
Hej Yps
Din uträkning stämmer nästan men ELFA måste du lägga på moms på.
& batterierna du länkade till är hur bra som helst du får ruggig batteritid.
11.1V passar nog bäst.
Vill du komma billigare undan kör 3 dioder 14,4V batteri & billigaste drivsteget 25:-
Hel/halv vippa.
Ditt batteri kommer räcka i 4 tim ändå.
/Tommy
Din uträkning stämmer nästan men ELFA måste du lägga på moms på.
& batterierna du länkade till är hur bra som helst du får ruggig batteritid.
11.1V passar nog bäst.
Vill du komma billigare undan kör 3 dioder 14,4V batteri & billigaste drivsteget 25:-
Hel/halv vippa.
Ditt batteri kommer räcka i 4 tim ändå.
/Tommy
Gruppbygge LED är ni med?
Hej!
Har precis pratat med plåtexperten & Jag kan gå ner till 400:-
På tomma hus.
Det jobb som återstår på huset är att sätta fast fästen för styre eller hjälm.
Det måste kanske sitta i en särskild vinkel p.g.a olika hjälmar & styren.
& sätta fast "kepsen" jag skickar med M3 skruvar.
Så ni måste borra 2,5-2,6mm & gänga M3 i gavlarna 3+3st.
/Tommy
Har precis pratat med plåtexperten & Jag kan gå ner till 400:-
På tomma hus.
Det jobb som återstår på huset är att sätta fast fästen för styre eller hjälm.
Det måste kanske sitta i en särskild vinkel p.g.a olika hjälmar & styren.
& sätta fast "kepsen" jag skickar med M3 skruvar.
Så ni måste borra 2,5-2,6mm & gänga M3 i gavlarna 3+3st.
/Tommy
Gruppbygge LED är ni med?
400 låter ok.
Men, inga hål borrade om man köper byggsattsen alltså?
Det blir lurigt att borra och gänga i plattans högkant utan att ha pelarborr...
Kan man (mot pristillägg, då antar jag) få borrat hålen (gänga är inga problem, men jag har ingen pelarborr!)?
Men, inga hål borrade om man köper byggsattsen alltså?
Det blir lurigt att borra och gänga i plattans högkant utan att ha pelarborr...
Kan man (mot pristillägg, då antar jag) få borrat hålen (gänga är inga problem, men jag har ingen pelarborr!)?
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Jag kanske får överväga att borra & gänga.
> Då får ni bestämma er för styrfäste eller
> hjälm så sätter jag i "lagom" vinkel.
> Fungerar nog oftast....
Borrad och gängad byggsats är det jag är mest intresserad av oxå,
vad kommer det att kosta? (5-LED förstås)
/Håkan
-------------------------------------------------------
> Jag kanske får överväga att borra & gänga.
> Då får ni bestämma er för styrfäste eller
> hjälm så sätter jag i "lagom" vinkel.
> Fungerar nog oftast....
Borrad och gängad byggsats är det jag är mest intresserad av oxå,
vad kommer det att kosta? (5-LED förstås)
/Håkan
Gruppbygge LED är ni med?
Kan man trycka ihop dioderna med linser lika tätt som visas i figuren nedan. 6 grader linser på översta raden och 25 graders linder på nedersta raden. Tänkte att man skulle kunna köra lampan i lägerna Av/Halv/Hel/Full där Av är inget ljus, Halv är bara de nedersta, och Hel är de nedersta + den mittersta på övre raden samt Full är där alla dioder är inkopplade.
Jag är också intresserad av borrning och gängning då min pelarborrmasking är 40 mil hemmifrån :-(
Jag är också intresserad av borrning och gängning då min pelarborrmasking är 40 mil hemmifrån :-(
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Billig drivare kör denna med 2 motstånd & en
> vippa för hel/halv kostar ca 25:-
> http://www.kjell.com/filarkiv/SUPPORTPDF/81-90/87/
> 87594/87594.pdf
>
> /Tommy
Någon som har testat denhär och vet att den funkar?!
Behöver man bara den ledarna och en strömbrytare då?
-------------------------------------------------------
> Billig drivare kör denna med 2 motstånd & en
> vippa för hel/halv kostar ca 25:-
> http://www.kjell.com/filarkiv/SUPPORTPDF/81-90/87/
> 87594/87594.pdf
>
> /Tommy
Någon som har testat denhär och vet att den funkar?!
Behöver man bara den ledarna och en strömbrytare då?
Köp & Sälj
-
Säljes i Göteborg -
Säljes i Stockholm -
Köpes i Östergötland -
Säljes i Västerbotten -
Säljes i Göteborg
