Gruppbygge LED är ni med?

  • Trådstartare Trådstartare Tot
  • Start datum Start datum
Gruppbygge LED är ni med?
Hej igen.
Nu har mina delar kommit.

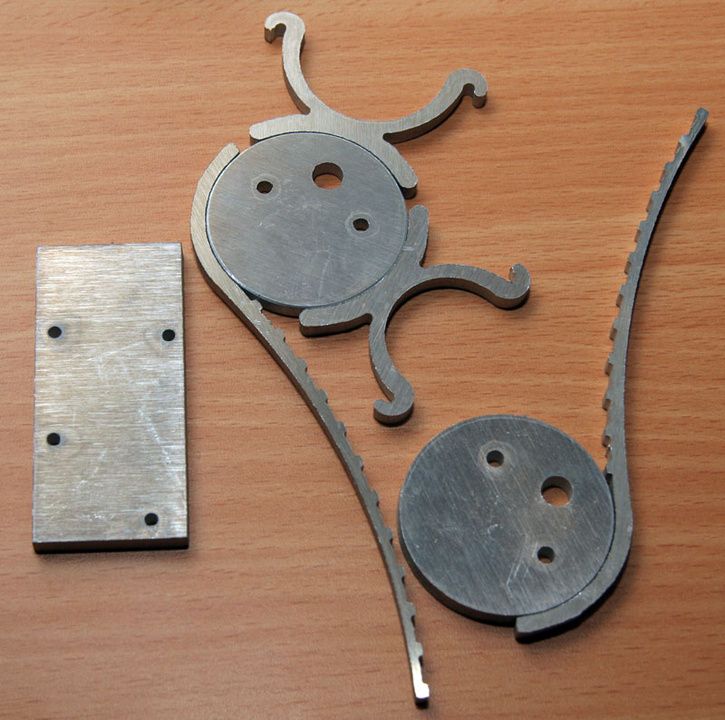

Dax att borra & gänga.
Har lite dåligt med tid men innom 1 vecka borde jag få iväg några lampor till ytbehandling.

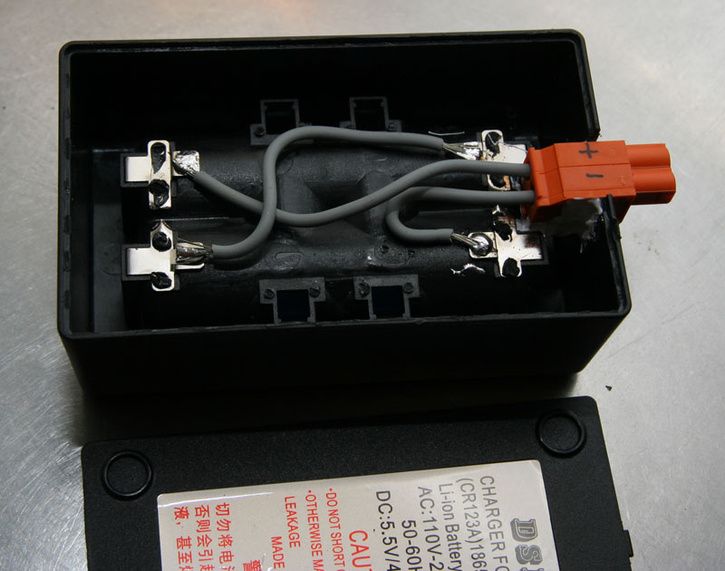

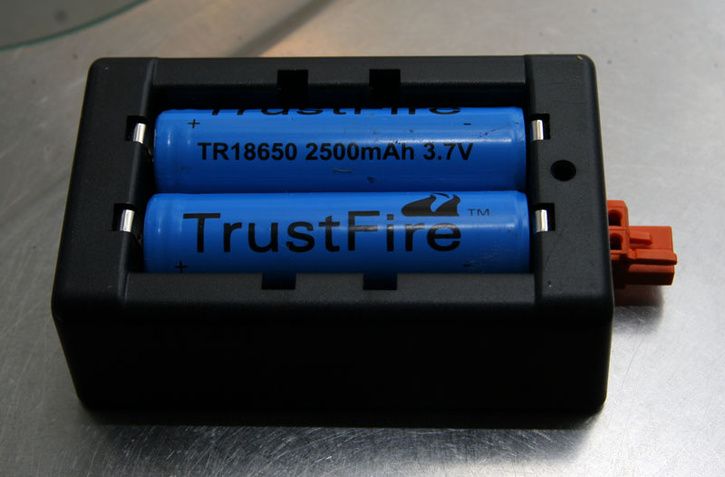

Har även byggt en batterihållere för 2 st 18650 det blir 7,4V & 2500mA
Inte obegränsat med kraft men perfekt för jobbpendlingen.

Har byggt den av en söndermeckad laddare.(dealextreme)
Svårt att få tag på batterihållare till litium.

/Tommy


Bilagor

  • IMG_4242.JPG
    86.6 KB · Besök: 39
  • IMG_4241.JPG
    39.7 KB · Besök: 43
  • IMG_4240.JPG
    59.1 KB · Besök: 42
Gruppbygge LED är ni med?
Miche skrev:
-------------------------------------------------------
> Kan man trycka ihop dioderna med linser lika tätt
> som visas i figuren nedan.

Om du skall använda dioder monterade på star-plattor (det vanligaste när man köper Seoul P4 tex) så går det inte. Stjärnorna kommer ta emot lixom. Linshållarna från Elfa är ju anpassade för att monteras på starmonterade ledar.

För övrigt... är inte att använda 6graders och 26 graders lite halvoptimerat för att nå nåt slags medelvärde på 15grader? Köp 15graderslinser istället.

Stalle

Gruppbygge LED är ni med?
Du har rätt.
Ska man köra 5 dioder får man köpa emittermodellen på diod.
& den får inte vara elektiskt ihopkopplad med kylaren.
Svarteloxeringen är isolerande men man får vara försiktig vid montaget.
Det fungerar bra med Elfas linser & dom finns bara i 6 & 26 grader.

Sen är det nog inte så dumt att blanda olika liser för att få både långt & brett ljus.

/Tommy

Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Du har rätt.
> Ska man köra 5 dioder får man köpa
> emittermodellen på diod.
> & den får inte vara elektiskt ihopkopplad med
> kylaren.
> Svarteloxeringen är isolerande men man får vara
> försiktig vid montaget.
>
Skall ha detta i åtanke.

> Det fungerar bra med Elfas linser & dom finns bara
> i 6 & 26 grader.
>
Det låter bra.

> Sen är det nog inte så dumt att blanda olika
> liser för att få både långt & brett ljus.
>
Precis, det var så jag tänkte. Tänkte bygga upp en total ljuslob av dellober så att man får någon speciell egenskap hos ljusloben, t ex. bred närzon med en och smal huvudlob sidleds och låg ljuslob som lyser upp marken sett i höjdleds. Vet dock inte om det går, har för lite kunskaper i optik samt de olika enheterna och hur de påverkar varandra :-(

Använder HID-lampa på 500 lm just nu men är inte fullt nöjd, tycker det är något för smal ljuslob. Dock är HID-lampaan klart bättre än min hemmabyggda halogen. Men man är ju aldrig riktigt nöjd.

Edit: Förtydligade mitt inlägg lite.

Senast redigerad av en moderator:
Gruppbygge LED är ni med?
Hej.
Är det här grekiska:t ex. approximalt hamming tapering i azimuthled och cosec i elevationsled.

Vem förstår?????

Det är nog bättre att testa i skogen.


/Tommy

Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Hej.
> Är det här grekiska:t ex. approximalt hamming
> tapering i azimuthled och cosec i elevationsled.
>
> Vem förstår?????
>
Jag slänger ut en plott senare. En bild säger mer än tusen ord.

> Det är nog bättre att testa i skogen.
>
Både ja och nej. Själv vill nog veta i förväg hur det blir om jag skall köpa komponenter och dyl > 1 kkr. Men alla är vi olika som tur väl är.

Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Du har rätt.
> Ska man köra 5 dioder får man köpa
> emittermodellen på diod.
> & den får inte vara elektiskt ihopkopplad med
> kylaren.
> Svarteloxeringen är isolerande men man får vara
> försiktig vid montaget.

Så om man gör en lampa med 3 dioder så kan man använda dessa http://www.dealextreme.com/details.dx/sku.1445 , och ska man bygga en med 5 så blir det dessa http://www.dealextreme.com/details.dx/sku.2026 .
Hur försiktig måste man vara vid montaget...? Förresten, vilket lim kör du med till dioder och till linserna?

/Calle

Gruppbygge LED är ni med?
Glömde en fråga.
När man limmar emitter tryck inte så hårt.
Jag la ett tunt lager lim först & lät det härda lite men det var nog onödigt.
Kolla mina bilder på http://hem.bredband.net/tommyeriksson5/ny_sida_1.htm
Dioden ska ju ha så tunnt lager lim som möjligt för kylningens skull.
& låt limmet härda ordentligt,sen resistansmät mellan diod & kylare det ska inte vara elektrisk kontakt.

/Tommy

Gruppbygge LED är ni med?
Hej.
Maxflexar skulle komma senare nästa vecka.
Husen är på ytbehandling.
Så håll ut dom kommer snart.....

God Jul allihop,

/Tommy

Gruppbygge LED är ni med?
Senaste budet är att maxFlex kommer 2/1.

Jag funderar på att försöka få en leverans till min brors hotell, är det värt besväret tror ni?

Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Hej.
> Beställ hem till Sverige istället det fungerar
> bra 5 USD i frakt istället för 4 USD.
>
>
> /Tommy

Jo, jag såg att det inte var någon skillnad i frakt men hur mycket snikar tullen till sig?

//Martin

Gruppbygge LED är ni med?
Tullen är väl några procent och sen kommer en hundring till Posten för att de tullar det åt dig (inte för att du har några alternativ). Åsså lägg på 25% till den där killen med hästsvans och ring i örat.

Senast redigerad av en moderator:
Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
> Hej.
> Det är 128 du ska ha.
>
> /Tommy


Tack Tommy.

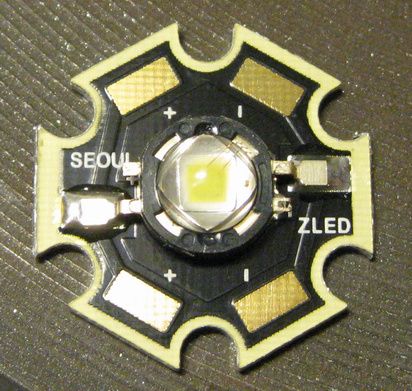

Nu har det dykt upp ytterligare ett problem... Hemma ligger nu ett gäng LEDar, men jag fick de med stjärna. Vet inte om det är jag eller Dealextreme som har strulat till det.
Frågan är, vad ska jag göra nu? Som jag ser det så finns det 3 alternativ, att bygga med 3 LED, att beställa nya LED eller går det möjligtvis att försiktigt löda bort LEDn från stjärnan?

ResizeofIMG_0430b.jpg ht=391



/Calle

Gruppbygge LED är ni med?
Tråkigt att det blev fel.
Det går inte att löda bort dioderna.
Bygg med 3 dioder, billigast eller.
Beställ 5 emitter dioder & försök sälja stjärnorna.

Sen får du planera att bygga till styret också det är helt klart bäst att ha 2 lampor.


/Tommy

Gruppbygge LED är ni med?
Skit också.
OK, e de nån som e intresserad av dioderna, jag har faktiskt 6st (tänkte att jag pajar säkert en... :-) , Så även om jag bygger en lampa med 3 LED så har jag ju tre över. Kan släppa dem för 30 spänn styck, eller ge ett bud...

/Calle

Gruppbygge LED är ni med?
Tot skrev:
-------------------------------------------------------
>
> Sen får du planera att bygga till styret också
> det är helt klart bäst att ha 2 lampor.
>
>
> /Tommy

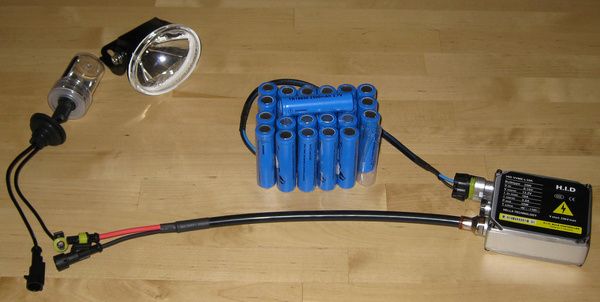

Ja du, till styret har jag redan lite andra planer... :-)

ResizeofIMG_0436b.jpg ht=302


/Calle

Gruppbygge LED är ni med?
-------------------------------------------------------
> cjmax skrev:
> --------------------------------------------------
> går det möjligtvis
> att försiktigt löda bort LEDn från stjärnan?

Hejsan, du kanske kan göra så här?

Senast redigerad av en moderator:
Gruppbygge LED är ni med?
Det är 24 celler. :-)
Hade egentligen tänkt använda 8 till "din" lampa och resten (16) till HID'en, men jag vet inte riktigt hur jag kommer att göra, en 35W HID suger ju en del tror jag å målet e väl en lystid på ca 3h...
Planen är att bygga ihop cellerna till ackar och ladda med en sån här: https://www.hobbycity.com/UNITEDHOBBIES/store/uh_viewItem.asp?idProduct=5549

Sedan ska ballast å ackar tryckas in i ett 110mm PP eller PVC rör (avloppsrör...) tillsammans med lite stötdämpande material, för att sedan sitta med ett fäste istället för flaskhållare.
Men låt oss nu lämna detta bygge, jag lovar att återkomma med all info i en separat tråd när (om?) jag fått ihop lampan.

/Calle

Gruppbygge LED är ni med?
danielr skrev:
-------------------------------------------------------

> http://www.dealextreme.com/details.dx/sku.2026
>
> några sådanna beställde jag iallfall så får
> vi se vart de hela hamnar...

Jo, det var ju sånna som jag hade tänkt mig egentligen också... :-(


> vad är lev tiden ifrån dealextreme vs taskled?

Dealextreme - förutsatt att de har prylarna "hemma" så tar det väl en vecka eller på sin höjd 10 dagar. Taskled vet jag ej.

/Calle

Gruppbygge LED är ni med?
Ok ok.

Jag "råkade" beställa 10 st leds därifrån så finns nog övers om du Calle eller någon annan behöver. Ska dock ha minst 5 själv. ev fler. beror på hur många farsan skulle ha.

/daniel

Gruppbygge LED är ni med?
Bump, eller "imorgon skall det finnas Maxflex drivsteg hos http://www.taskled.com/order.html" :-)

Tommy, hur går det med husen?


Tot skrev:
-------------------------------------------------------
> Till 5 diodsvarianten har jag en tät tryck knapp
> från elfa.
> & i Maxflex drivsteget sitter det en liten dator
> så den kan man köra i alla möjliga lägen.
> Varning för låg batterinivå m.m.

Funkar denna http://www.elfa.se/elfa-bin/setpage...bin/dyndok.pl?lang=se&dok=7275.htm?_35_091_22 ?


/Calle

Gruppbygge LED är ni med?
Hej.
Förlåt att det har tagit lång tid.
Jag har alla delar till husen nu, ska skruva ihop några senare ikväll.

Så alla som vill ha ett lamphus hör av er...
tommy021417312@bredband.net


Jag vill veta vilket fäste ni vill ha monterat.
Hjälm,styre 25,4mm eller styre 31,8mm.
Namn adress.
Jag skickar med dom andra fästena obehandlade & oborrade.
+ lite andra delar (förskruvning,kabel,packning till styret)
400:- + frakt vill jag ha...
Nån som vet vad frakten går på?


/Tommy

P.s.
Calle,det är rätt brytare.
Hoppas att det går att beställa maxflexar snart.

Gruppbygge LED är ni med?
Hej igen.

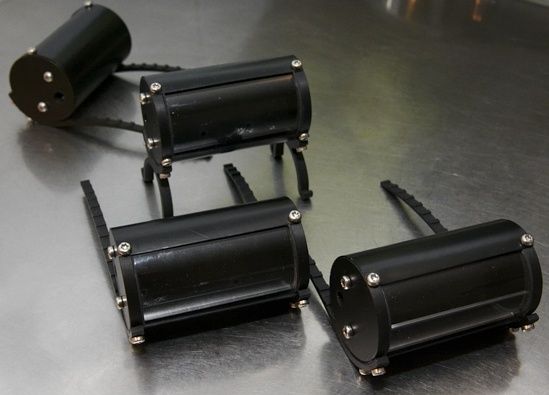

Första serielamporna på bild.

Det är allt jag har nu men det blir snart fler.
Vi tänkte göra 14st hus nu så hör av er om ni ska ha...
400:-/st +frakt

/Tommy


Bilagor

  • IMG_4673-1.jpg
    32.9 KB · Besök: 45
  • IMG_4677-1.jpg
    36.2 KB · Besök: 48
  • IMG_4679-1.jpg
    22.9 KB · Besök: 37

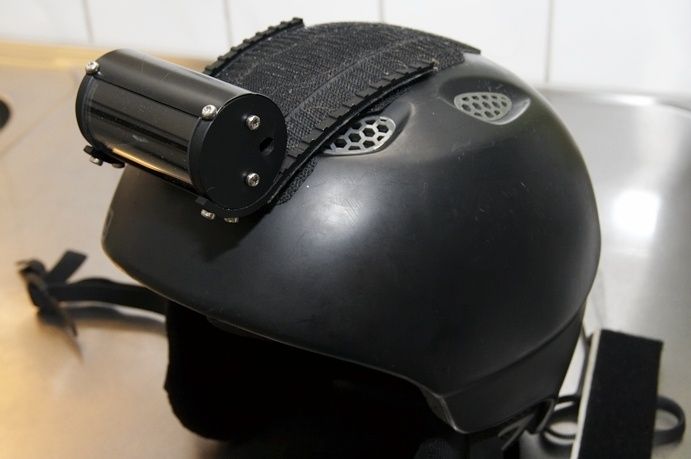

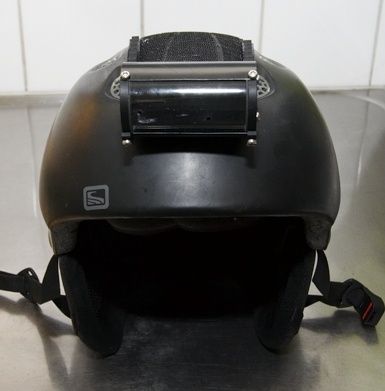

Gruppbygge LED är ni med?
Ja det stämmer.
Lampan sitter väldigt bra man kan böja till hjälmfästet efter hjälmen.
det räcker nog med smala remsor på hjälmen.
Fick lov att täcka hela ovansidan på hjälmen för jag pajade lacken med aceton.
Men det kan vara bra till videokamerafäste som jag ska bygga.

/Tommy

Gruppbygge LED är ni med?
Hej.
Nu har jag fotat kitten jag tänkte skicka.

Frakten går lös på 40:-
Huset kostar 400:-

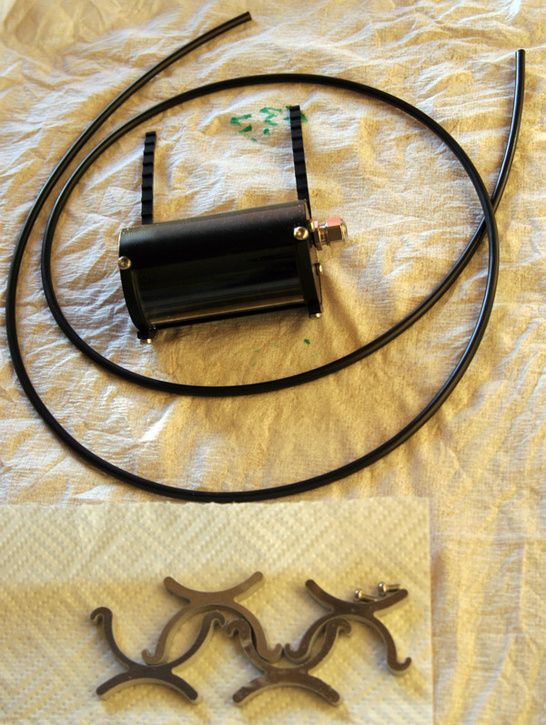

Hjälm
IMG_4696.JPG ht=725

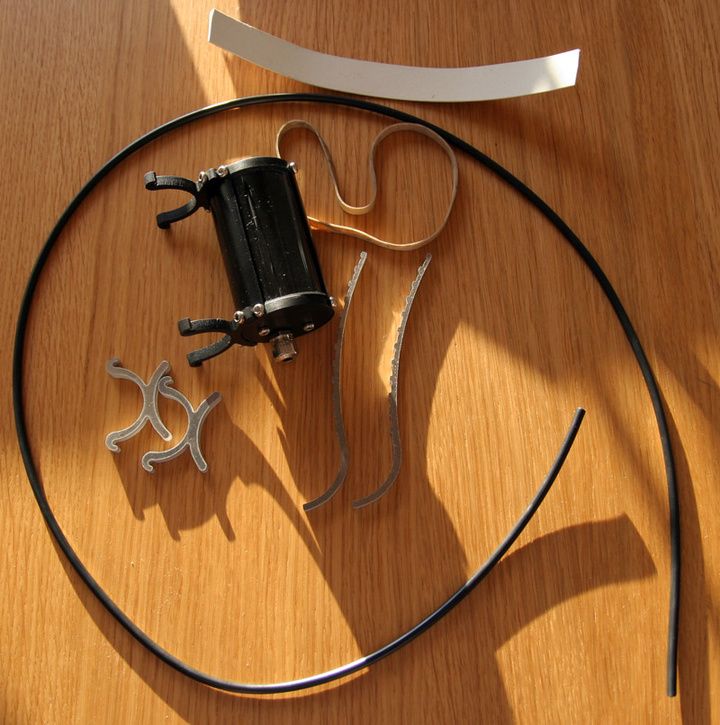

Styre

IMG_4697.JPG ht=725


Hör av er jag har inte obegränsat med hus.
& Jag tror inte det blir nån mer omgång med hus sen (det var lite för mycket jobb).


/Tommy

Gruppbygge LED är ni med?
Alltså, jag börjar bli lite trött på det här att MaxFlex drivern aldrig blir tillgänglig...

Går det inte att köra med bFlex eller nFlex istället? Hoppas detta inte var en alltför korkad fråga... ;-)


/Calle
