Halogen bygge I
Tänke slänga upp mitt "lilla" ljusbygge :D och köra en beskrving hur jag gjorde den.

* 3st halogen lampor 12v 20w 51mm
* alu rör ( 50 mm innermått )
* plastic padding
* sandpapper
* batterier o sladdar
* skruvar o muttrar

steg 1)

Rotade bland en massa alu rör, hittade en med innermåttet 50mm.
Kapade till tre lagom långa bitar

Steg 2)

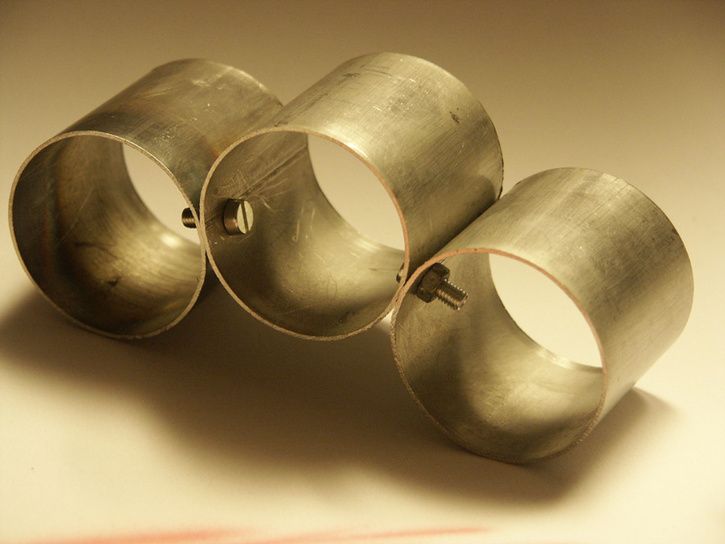

Gjorde två hål igenom varje rör så att jag kunde fästa ihop dom med skruv o mutter( hade inte tillgång till Mig svets eller liknade). Gjorde även två hål i de röret som ska vara i mitten för infästing.

StegI.jpg ht=544


Steg 3)

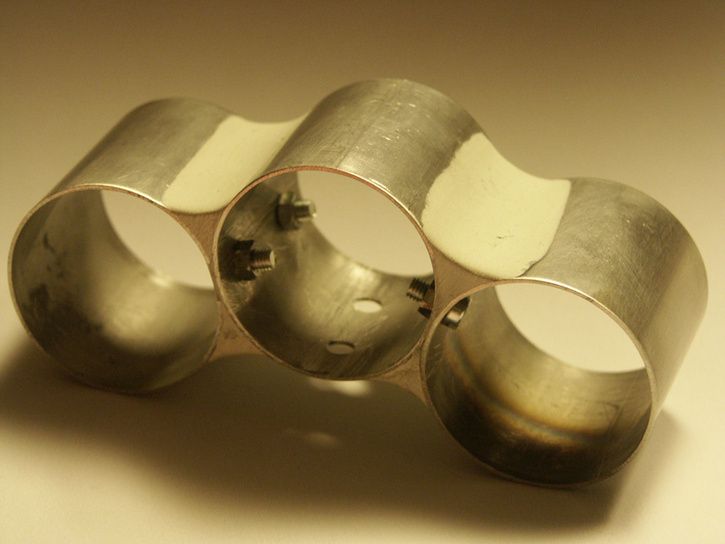

Köpte en tub plastic padding o kletade på i skarvarna så att jag fick en fin övergång melln lamphusen
StegII.jpg ht=544


Steg 4)

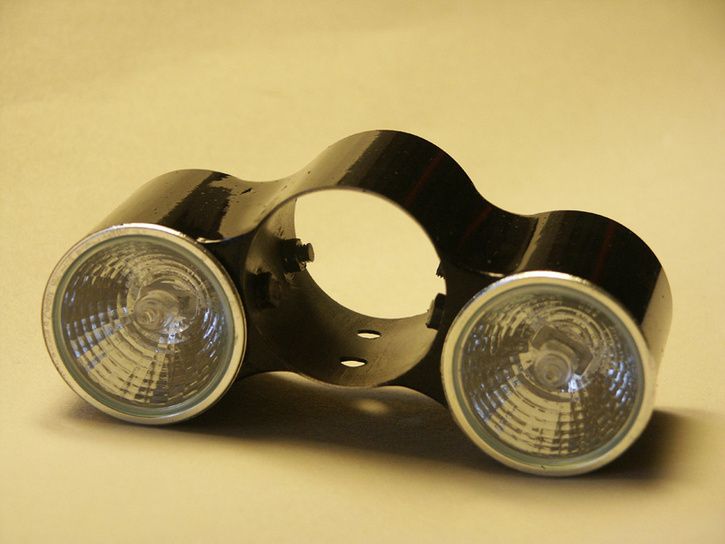

Lät plastic paddingen härda, andvände sedan sandpapper för att få en fin böj , lackade skalet i svart lackfärg, prov motering av lamporna kom här oxå.
StegiV.jpg ht=544


Steg 5)

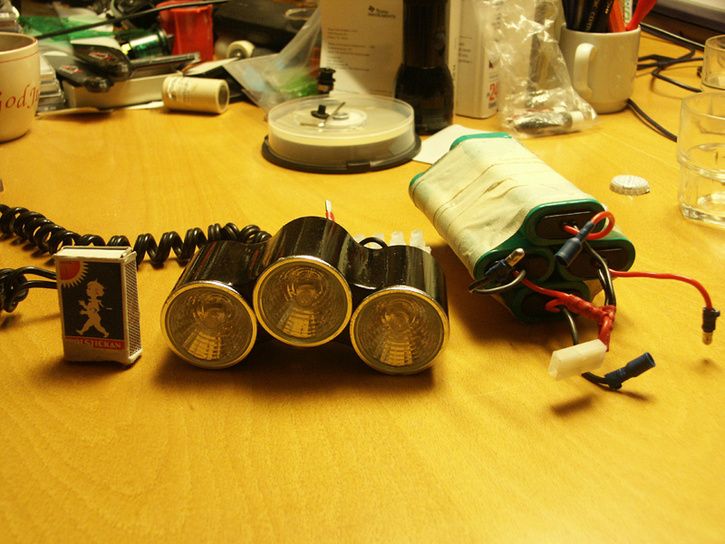

Köpte lim ( pl 400), tryckte i limmet i lamphusen o fixerade lamporna, lät limmet härda.
StegIIII.jpg ht=544


Batteri pack

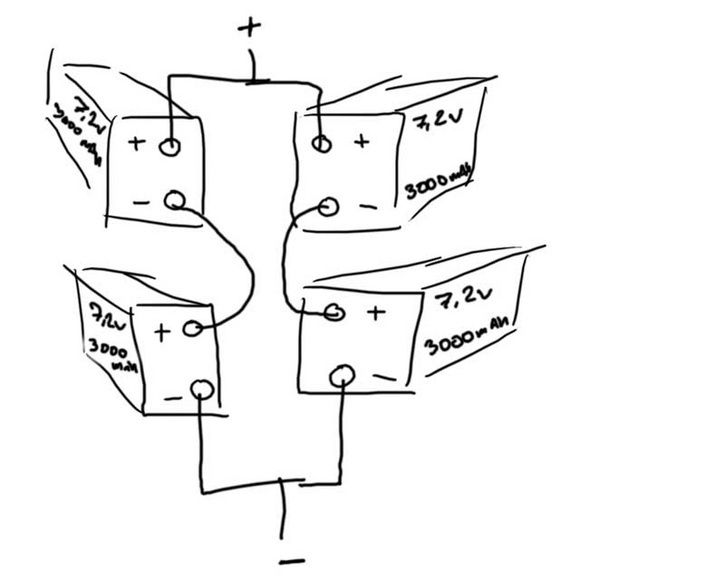

Köpte fyra st NiMh a´ 7,2v 3000mAh, modell ackar på kjell, detta gav mej 14,4v o 6000mAh, vilket resulterade i 1h 45min säker köring på två lampor. kopplade ihop det enligt följade bild
NamnlÃÂst-1kopiera.jpg ht=580



Projeket är inte riktigt färdigt, batteri packet ska plastas in för att vara vattensäkert o en baksida på lamphuset ska fixas, infästningen till styret ska oxå fixas, återkommer med info o bilder när de e gjort.

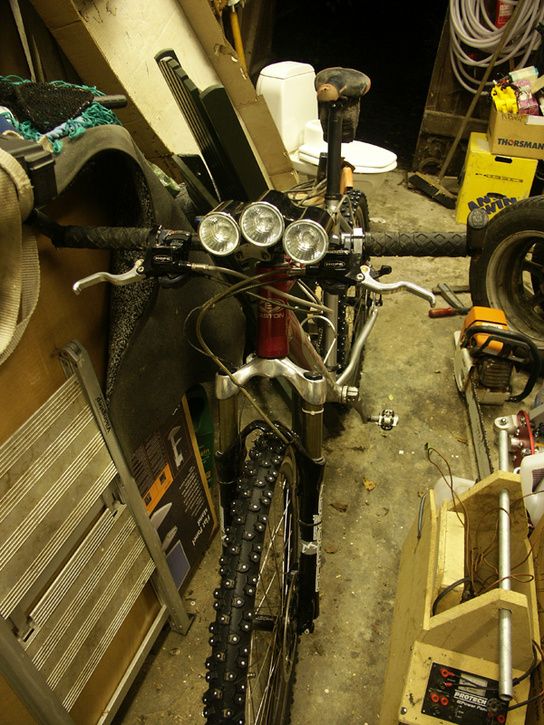

Annars bev "slut resultatet " så här.
StegIIIII.jpg ht=725

Halogen bygge I
Ohhh! Riktigt läckert måste jag säga. Blev genast sugen på att bygga en "ljusramp" till min med. Har en pannlampa på ingång för ombyggnad men jag hade velat ha något för styret åxå. Detta blir en tråd att prenumerare på för att få se uppföljningen.
"Keep up the process"
Mvh: Johannes F

Halogen bygge I
kopplingarna är inte färdiga ännu, men hade tänkt att ha det så här.

läge I : en lampa tänd
läge II : två tända ( switch till att tända den tredje( mitten lampan))
läge II : off

Halogen bygge I
hmm, imed att jag hade det mesta liggande hemma kan jag inte säga priset exakt.

men min uppskattning är :

alu rör ca 3dm lång 50:- ( hos den lokala rör nissen , billiga rörbitar kolla med rörfirmor, spillbitar)
3*halogen ca 50:-/st 150:-
1 burk humbrollack färg ca 30:-
plastic padding ca 40:-

sandpapper 10:-
för själva lamphuset o så blev det ca 280:- *OBS* uppskattde priser *OBS*

4*rc batteri ackar 199:-/st 796:-

Halogen bygge I
kommer nog inte att köra med tre samtidigt, om man inte vill blända tillbax alla jäkla bilar som bländar en :D

"halvljus" en lampa
"helljus" två lampor
"extreme" tre lampor

Halogen bygge I
Jag kör med 50W osram och tycker att det lyser på ganska bra..
Så ljus kan man aldrig få för mycket av faktiskt.

Men överspända lampor är gott!

Halogen bygge I
lundatok skrev:
-------------------------------------------------------
> Han får köra först!


Tänkte cykla framför med bar överkropp så att man kan bättra på solbrännan.

Halogen bygge I
Ser bra ut... Undra om lamporna kommer tåla vibrationerna/stötarna?

Själv kör jag med 12v 55W osram IRC pannlampa och 10*1,2v 8000mAh= 12v 8 Ampére, räcker i ca 90min.

Halogen bygge I
Ah, härligt, jag byggde också en rätt så monstruös lampramp förra hösten, en liten guide till min finns att beskåda på http://home.student.uu.se/f/frso2193/lampguide/ jag har 2 halogenspots på 12V, en 20W och en 50W, jag har kopplat 3 stycken on/off-brytare till min krets:

brytare I: Slå av/på 20W
brytare II: Slå av/på 50W
brytare III: huvudbrytare som slår av/på ström till de båda lamporna

ville ha en huvudbrytare då jag även kör med en pannlampa på 20W på hjälmen så om jag får möte vill jag snabbt kunna blända av, för att möta en bil med 90W rätt i synen så kanske man inte blir så långlivad... Nackdelen i mitt fall var att jag ahde en mkt liten budget så det fick bli en blyacc på 7,2 Ah från biltema, stor som ett mjölkpaket och väger sina modiga kilon, detta resulterade i att jag har batteriet i en ryggsäck på ryggen och sedan sladdar till hojen så man får passa sig för att trilla av :) men jag har bra kontakter på ledningarna som "löser ut" och släpper ifall det blir för stort drag i dom så det är ingen fara. kan dock bli lurigt att hitta ändarna när man är i mörka skogen o har gått omkull :)

Halogen bygge I
Vad är det för kontakter (både den vita och de svarta) som används till batteripacket på bilden? Var hittar man dessa?
Är själv ute efter några lämpliga kontakter till mina värmesulor.

file=18785

Halogen bygge I
Den vita tycker jag ser ut som en Tamyia-kontakt.
Den hittar du i hobbyaffär som sysslar med RC-bilar.
Fungerar perfekt till ändamålet.
/Pär

Halogen bygge I
Snyggt bygge! Jag tycker min hembyggda lampa är för stor och blev lite sugen på att bygga en mindre :). Så var får man tag på Alu-rör med innerdiameter 50?

Halogen bygge I
hehhe, i röran i garaget?. har du inte ett rörigt garage så, prova med typ optimera eller den lokala vvs firman, spill bitar kan man komma över riktigt billigt på så sätt

Halogen bygge I
>Snyggt bygge! Jag tycker min hembyggda lampa är för stor och blev lite sugen på att bygga en >mindre :). Så var får man tag på Alu-rör med innerdiameter 50?

Ta bottendelen av en gammal knäckt vindsurfingmast i kolfiber och kapa i lämplig längd. Det skall vara den lite äldre typen av mast, inte RDM (Reduced Diameter Mast). Då får du rör i kol istället, inte lättare (pga godstjockleken) men coolare. Roligaste är om man kan hitta en mast med snygg struktur typ vissa Arrows master eller vissa North mfl.

Halogen bygge I
var ute idag o lös upp världen :D, fungerade kalas!!! mkt ljus både åt sidorna o rakt fram . :s,
Nu med facit i handen, skulle jag haft ett par med mindre spridning, men det får bli tills nästa gång!

Bilder kommer innom kort ( till helgen förhoppningsvis)

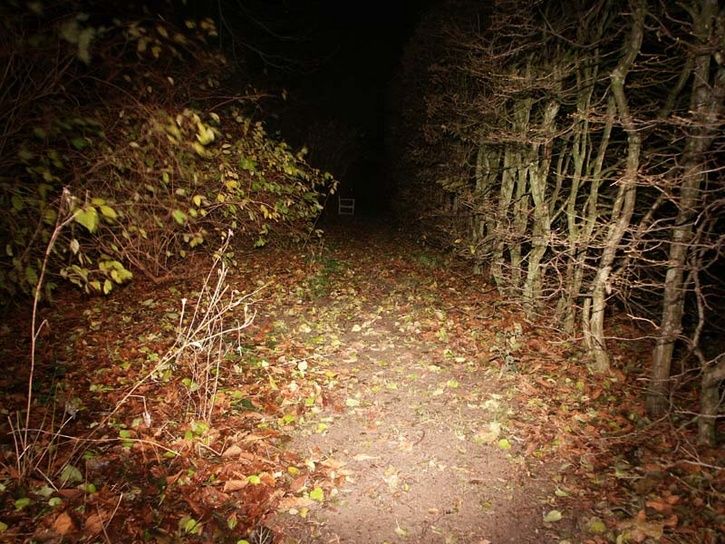

ett litet smakprov på ljuskäglan kanske skulle vara fint?


ljuskÃgla.jpg ht=544

Halogen bygge I
Man ser bra på bilden hur satans sen hösten är. Bryr er inte om busken till höger. Det är Eucalyptus och tappar sina blad när temperaturen går under 15 grader. Koalorna har nästan precis gått i ide.
Så fort flamingosen flyger söderut så är det dags att skörda mango och papaya.

Halogen bygge I
så nu e ja på g igen :D :D , e såååå nöjd med mitt bygge, så jag måste bara bumpa "skryta" lite till :D

här kommer fler smaksiga bilder :D

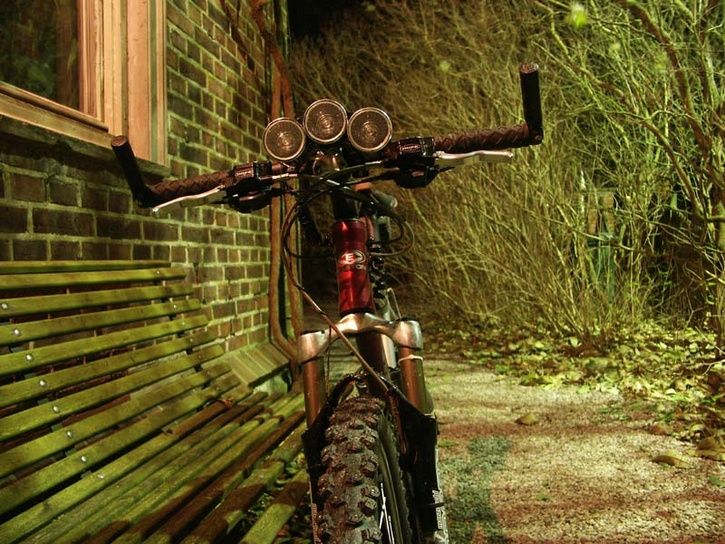

closeup.jpg ht=544

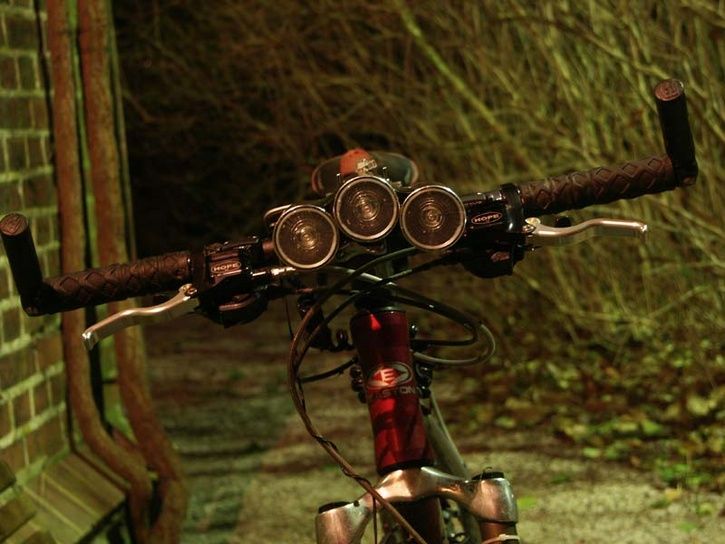

closeup2.jpg ht=544


ghost_rider2.jpg ht=544

Man borde kanske döpa om sig till Ghost_Rider istället :D

Halogen bygge I
As ball!!


Tack för den fina beskrivningen på en superbt cool lampa. Men hur och med vad har du byggt lampfästet??

Senast redigerad av en moderator:
Halogen bygge I
lampfästet kommer ifrån en gammal lampa, en niteRider, finns att köpa på cc som reservdel hade ja för mej, samt en böjd alu skena med krympslang runt.

Bilder kommer, när ja får tummarna loss :D

Halogen bygge I
hm, lamporna e ett par test lampor, av märket general electric dock inga irc, 40 i flood, lite mkt tycker jag.

Ljuset e vitt och fint, mm och batterierna fungerar väldigt bra! batteri tiden har ökat med ca20 min nu när dom e lite mer inkörda alltså 40w ca 1h 10min

Halogen bygge I
Ok så du har teoretiskt (6 Ah * 14.4 V) / 40W ~ 2 h

Sen så drar ju lamporna kanske mer när du överspänner dem och så är det väl lite andra förluster i ledningar som ger dig resultatet 1 h 10 min.

LÅter det vettigt?

Halogen bygge I
kan nog stämma. har inte kört slut på dom helt nu när dom e inkörda, men jag vet ifall att jag kan köra i 1h 10min utan att ljuset blir dåligt :D

Ska du bygga en lampa?

Halogen bygge I
Japp!

Var på IKEA och köpte lite billiga lampor av en ingivelse. köpte 20W och 35 W. tänkte mig 2 lampor på hjälmen med batteri i ryggsäck, samt ngn typ av trådlös hel/halvljus omkopplare på styre

typ trådlös dörrklocka som går till ett relä på hjälmen för att byta mellan 20 och 35 watt

Vill ha möjlighet att sänka förbrukning på grusvägar etc.

Gillar hjälmar med saker på helt enkelt ;)

men det tar emot och lägga 796 på batterier :(

annars så får det bli bly ;)

\Nils

Halogen bygge I
låter ju fräck me den omkopplaren av en ringklocka :D
joo lite hårt kändes de, men jag handlade med kort, då känns eller syns det inte.. :D inte förren några dagar senare:D
