Vart kan man hitta mått/Ritningar på komponenter och ....

[Robert76]

Hej

Jag ska lacka min cykelram men vet inte riktigt i vilken färg än.Satt sysslolös nu i helgen och byggde ihop en modell på ramen bla.Dock har jag inga mått på kringliggande komponenter!

Finns det någon sida som har detta? När jag ändå håller på så ska jag bygga ihop den helt i 3D.

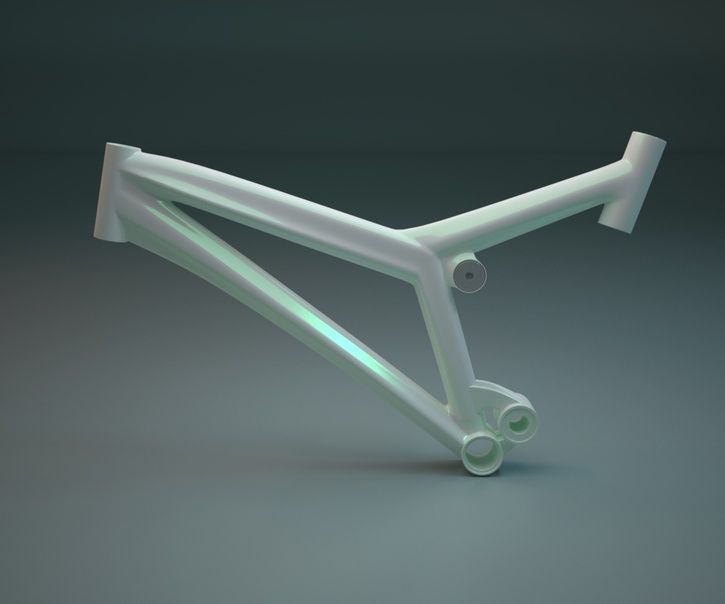

Vore lättast att försöka hitta mått så allt blir skalenligt.Just nu får jag höfta lite och det är ingen höjdare.Här är en liten utsvängd version.Här är en annan ram jag fummlade med.Men hade ingen bild på den jag sysslar med just nu.



[Turesson]

Snyggt! Grabcad.com har en del shimano grejer i stepformat har jag för mig..



[Niko/Frost]

Iom att i princip alla komponenter anges med sina respektive mått, typ 27.2/350mm, 640mm/2", 110*20/135*12, 559/2.4", 700c/19mm, 70mm/31.8/1.1/8".

Någon som inte kan nämna alla ovanstående cykeldelar?? Förstår inte problemet...



[Robert76]

Tack bägge två!
Okej men jag är inte så hemma på cykel delar och alla dess mått!Sen saknar jag typ ganska mycket delar så om du menar att det står på komponenterna så är jag rökt iaf :)

//T



[Turesson]

Hur har det gått?



[Muminpappan]

Lite sen kanske men http://techdocs.shimano.com har ju sprängskisser och mått..



[Turesson]

Här fanns det också mkt komponenter att ladda hem: http://www.3dcadbrowser.com/preview.aspx?modelcode=37303


Nu blev jag också sugen på att rita upp min hojj i 3d...



[Robert76]

Tack ska kolla där!
Jo det går framåt! När tid finnes vilket är en bristvara :(

Lite update.Finns mer men dessa är de jag renderat än sålänge.



[Turesson]

Snyggt! Pro E?



[Robert76]

Cat... ~ 3ds Max
