D_R bygger LEDlampor, NightOwl
Så har det gått mot mörkare tider och min trotjänare har gjort sitt. http://happymtb.org/forum/read.php/1/515074/
Nu är det dags för ännu en lampbyggartråd.
Denna gången har jag följande saker framför mig.

3st SSC P7 leds
3 st specialgjorda liser/reflektorer som är anpassade till P7:orna
1 st drivare som ger 2,8A, som även klarar 4st P7:or....
1st microkontroller.
1 st vippbrytare som är återfjädrande

+Batterier, har inte bestämt mig på vilka.
Kan bli två rc accar eller blir det några lithium batterier på 3,7v 2,5Ah

Vippbrytaren kommer att placeras vid växelreglagen där man lätt kan nå den. Ett tryck upp ger mig ca 10% av ljusstyrkan, ett upp till ger mig 40% o sist 100%.
Vid möte ska man kunna snabbt blända ner o då är det bara att trycka brytare nedåt så bländar den av till närmsta steg.

Ingen byggtråd utan bilder.

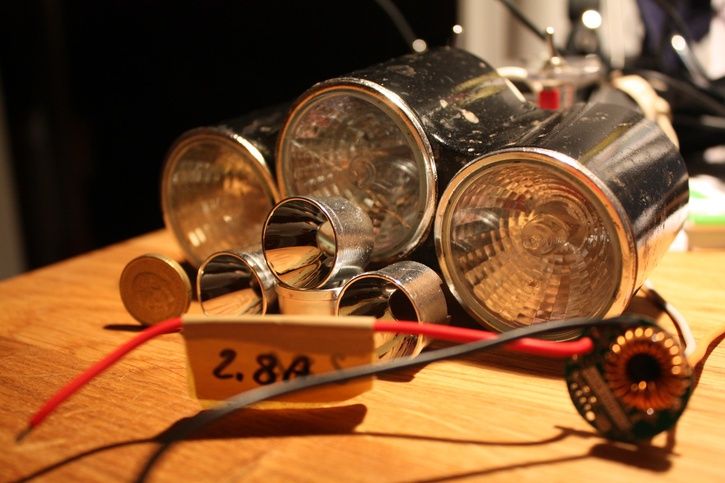

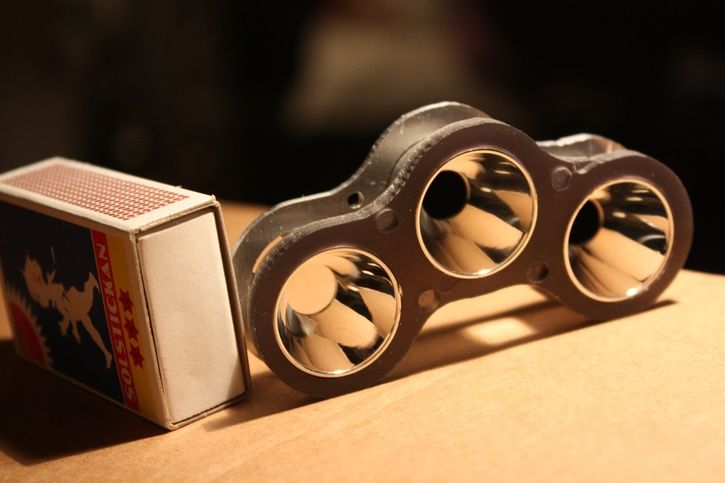

IMG_5378.jpg ht=483

Bytade bild. Nu med en svenska 10:a som jämnförelse vid linserna

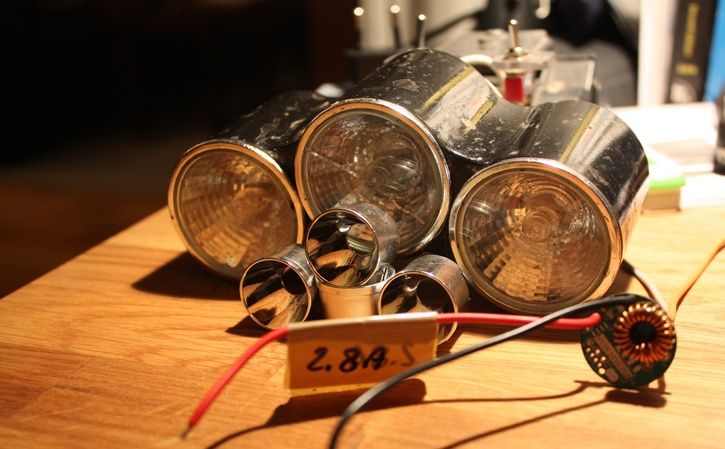

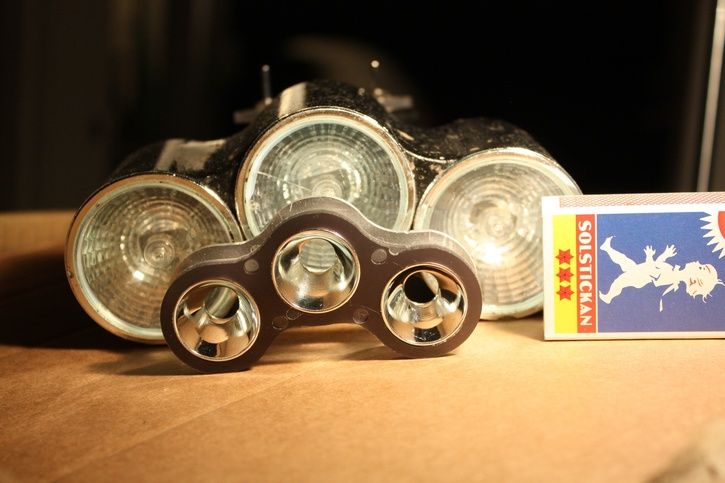

Den gamla trotjänaren i jämnförelse till den nya trippeluppsättningen.
Visst lös den gamle bra, men dessa leds pumpar ut 900lm styck med denna drivare altså 2700lm.. host host..
Höljet kommer att göras i olika delar, en liten del pmma (plexiglas eller akryl) och resten i alu.
På baksidan som kommer att nästan vara ett massivt stycke alu med kylfläsar för att kyla av dessa monster.

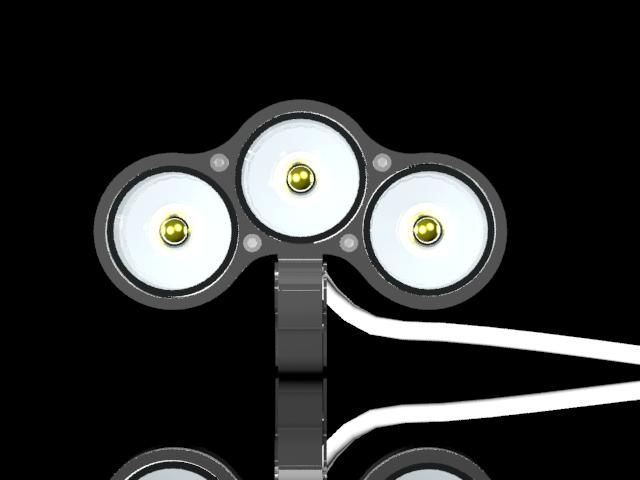

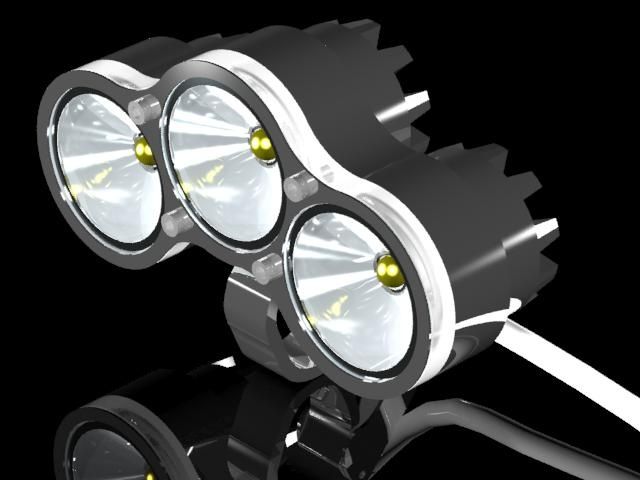

Datagenererad bild på vad som komma skall.
Bled.jpg ht=480

Bled2.jpg ht=480


Bilagor

Senast ändrad:

InlineOla

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Coolt med nytt bygge men P7an känns ju aningen passe' i nuläget. Varför inte 6st xpg med 20mm optik? Blir mindre storleksmässigt drar mindre ström och ger minst lika mycket ljus. Eller om du orkar vänta nån månad på xlm (? Osäker på namn) dioden som är på gång i höst o ger 160 lumen/w o kan drivas upp till 3A.

Krävs ju hyfsat stort batteri för att driva 3P7or en längre tid. 12 LiIon celler för +2t timmar brinntid.

Edit. Såg nu att dina linser ser ganska små ut så storleksfördelen med xpg tar jag kanske tiilbaka.

Senast redigerad av en moderator:

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Har redan beställt/fått grejorna. Så det får bli nästa gång ;)
Drivaren ger ut 92% effektivitet med 3 p7:or. Har inte hittat någon annan drivare med så bra prestanda?

Senast redigerad av en moderator:

xyz-saft

Aktiv medlem
D_R bygger LEDlampor, NightOwl
En maxflex eller b2flex från taskled ligger ju över 90% i effektivitet om du kör med rätt batteri.

Det ser ut att bli ett trevligt bygge. Har man grejjerna ska man så klart bygga med dom. :)


Liraren

Ny medlem
D_R bygger LEDlampor, NightOwl
Jag håller på med ett bygge med två likadana reflektorer (vet inte var du har skffaat dina, men de ser exakt likadana ut). Det kommer alltså bli med 2 st P7:or.


HåkanC

Aktiv medlem
D_R bygger LEDlampor, NightOwl
InlineOla skrev:
-------------------------------------------------------
> Eller om du
> orkar vänta nån månad på xlm (? Osäker på
> namn) dioden som är på gång i höst o ger 160
> lumen/w o kan drivas upp till 3A.

Cree XM-L verkar kunna bli riktigt intressant

http://ledinside.com/News_cree_LED_20100513

Men som synes är chipet större och den kommer därför att kräva annan optik.
Vilket ytterligare kommer att dröja.


/Håkan


Liraren

Ny medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider skrev:
-------------------------------------------------------
> Både drivaren och reflektrorerna görs av en tysk
> snubbe som hänger på ett ficklampeforum.

Då är det samma. Jag beställde bara 2st reflektorer.


MR hyde

Ny medlem
D_R bygger LEDlampor, NightOwl
Ni som tydligen vet mycke om det här med lampbyggen, om man har några finemang batteri på
18V 2200 mAh kan man hitta på nått trevligt i lampväg med sånt ??
Hur tar man reda på för det första vad man kan använda för laddare, sen så kommer det ut av batteri paketet en röd en svart och två gula???
Om man löser den första biten måste man ha nått mera än enbart lampor, det skrivs nått om drivare är det nått som är behov av??


// Svein


jjj

Ny medlem
D_R bygger LEDlampor, NightOwl
Vad är det för drivare i DX lampan? Borde vara en step-down om batteriet är på 8,4 volt. Eller vad drar p7 lampan i den för volt?


Finnen

Aktiv medlem
D_R bygger LEDlampor, NightOwl
MR hyde skrev:
-------------------------------------------------------
> Ni som tydligen vet mycke om det här med
> lampbyggen, om man har några finemang batteri
> på
> 18V 2200 mAh kan man hitta på nått trevligt i
> lampväg med sånt ??
> Hur tar man reda på för det första vad man kan
> använda för laddare, sen så kommer det ut av
> batteri paketet en röd en svart och två gula???
> Om man löser den första biten måste man ha
> nått mera än enbart lampor, det skrivs nått om
> drivare är det nått som är behov av??
>
>
> // Svein

För att ta reda på vad du behöver för laddare behöver du veta vad det är för typ av batteri du har. Är det NiMh, LiPo eller annat litiumbatteri eller något annat?


Finnen

Aktiv medlem
D_R bygger LEDlampor, NightOwl
MR hyde skrev:
-------------------------------------------------------
> Finnen skrev:
> --------------------------------------------------
> -----
> >
> http://biltema.se/sv/Kontor---Teknik/Batteri-och-S
>
> >
> tromforsorjning/Nataggregat-och-Laddare/Batterilad
>
> > dare-NiMhNiCd/
>
>
> Laddar 2–10 battericeller (2,8–14 V)
>
> Nu är nog mina battisar på 18v

Ah, sorry, missadet det. Då får det bli en annan laddare. Kanske finns något på deal extreme?


Karsten

Medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider du skriver "specialgjorda liser/reflektorer som är anpassade till P7:orna" vart hittar du dessa linser/reflektorer. Jag har testat ett antal linser o har inte hittat vad jag söker, antingen sprider det för mkt eller för lite... har du en länk?

//Lars


Rippa

Ny medlem
D_R bygger LEDlampor, NightOwl
Perfekt. 3 X 900 lumen in nyllet. Precis vad man längtar efter på smala cykelvägar i mörkret. Suck!


xyz-saft

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Eller så håller man till i skogen där dom "behövs". Det är ju inget man kör på när man cyklar på vägen. Precis som att ingen vettig människa kör helljus på bilen inne i stan eller när dom möter nån.
På vägen är ju en vanlig dx-ficklampa på ~250lm på halvfart för starkt...


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Precis. Man får ha lite innanför pannbenet.
Visst det finns idioter som kör bil o som inte bländar av, i de fallet känns det bra att göra föraren uppmärksam på att här är jag.
Den är såklart till för att köra i skogen med, där kör man oftast på ett led och ingen tittar bakåt.
Snabb avbländnig är ett måste tycker jag, vet själv hur irriterade det är att bli blädad.


alvar

Medlem
D_R bygger LEDlampor, NightOwl

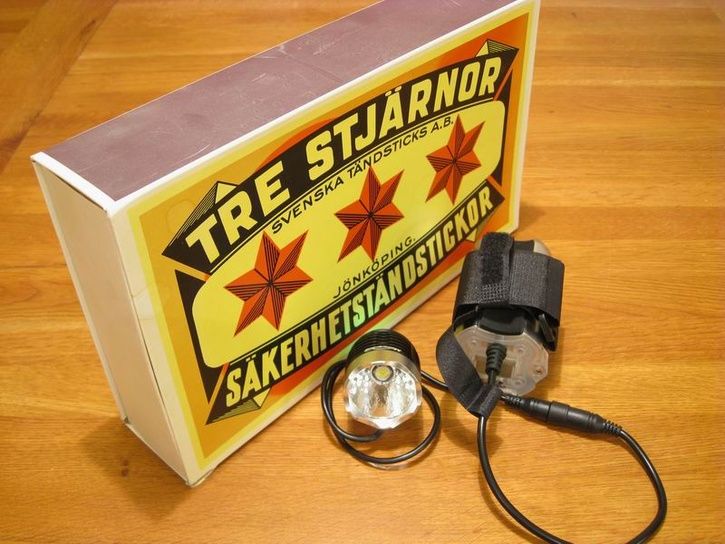

ni har ju olika stora tändsticksasker! men blir själv väldigt sugen på en led lampa a lá jöns! ;)


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Det är en proxxon mf70 som jag har konverterat dels för större arbetsområde o sedan till cnc.
Tänkte sedan om jag får rätsida på grejorna att köra ut några kit om det finns intresse.


Nichosen

Ny medlem
D_R bygger LEDlampor, NightOwl
Ritningar genast!!! :)

Jag sitter på en sån här BFW 40/E.
Jag har tänkt på att modda den i två år men inte orkat.
Och nu när jag tänker efter så undrar jag varför jag inte forskat lite i saken.


InlineOla

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Är det hjälm- eller pannlampa eller både och? Lite nyfiken på den svängda formen. På hjälm är det ju smart att få ner bygghöjden men det ser ut att bli en styrlampa. Tyskens lampa lös riktigt bra:-) har du räknat på hur mycket den kommer att behöva väga för att leda bort dom värmen? Du har säkert tänkt på det redan och sett andra använda sig av metoden att ha styrfäste i alu och leda ner värmen i styret. Kanske vore en ide för att få ner vikten.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
tanken är att den ska fungera som en styrlampa o förhoppningsvis ska jag inte behöva någon mer lampa :)
Har försökt att ge mig in i beräkningarna men jag skippar det tillsvidare. Har ifall kommit fram till att ~60grader är någerlunda ok för led'en ifall, ska försöka hålla mig under 60 ifall.
Tänkte göra lite olika bakstycken med olika sätt att leda bort värmen o sedan kolla med en värmekamera på vad/vilket som funkar bäst. Det var en smart ide med att använda styret som extra kylning, får ja tänka lite på.
Sen vet ja inte om vikten är av betydelse här, lampan kommer att vara tillräckligt lätt ändå :D


alvar

Medlem
D_R bygger LEDlampor, NightOwl
jöns, har du lust att göra någon extra när du fått dina att fungera? har själv nu märkt att jag inte är så bra på att mecka med el och lampor, kan bli så fel...

//Alvar


pme

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Tack för drivar-länken. Den ser ut att vara lite mindre+enklare+billigare än hipFlex/H6Flex. Bra alternativ när jag tar steget från snål-drivare i form av AMC7135...

Hur tänker du förresten lösa de böljande sidorna? Hittils har du bara visat bilder på fram och baksida. Blir det rör+PP som i halogenversionen?


Den blir för övrigt mycket snyggare än min fykantsrörs-variant.

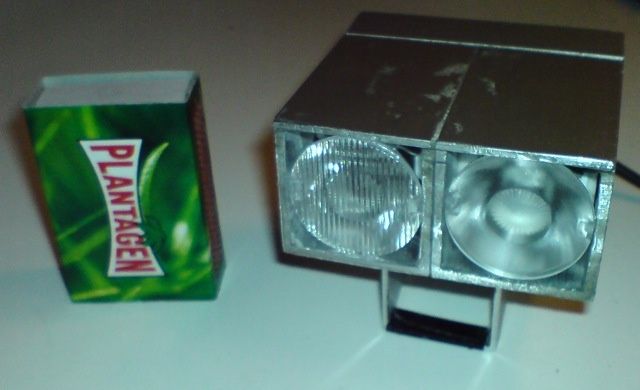

Här i sin första modifikation:
LED-lampa-21.jpg ht=390

(numera är det reflektorer istället för linser samt riktigt fäste för styret)

/P-M


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Om du tittar ovan på den halvtaskiga 3d bilden så förstår du kanske.

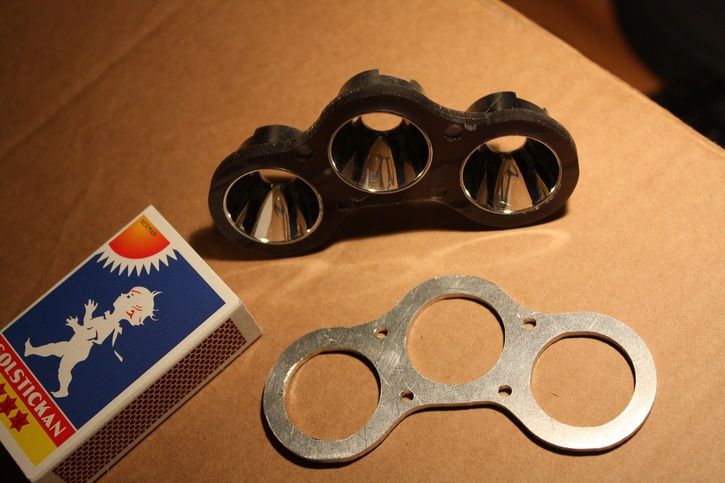

Tanken är att själva 'kroppen' kommmer att fräsas ut i olika matrial, framtill blir det 2mm alu+2mm pmma sedan efter det kommer det att bli alu för värmeavledningen. Bitarna kommer att sitta ihop genom fyra stycken m3 o vara gängade i bakstycket. Mellan de olika lagerna kommer jag kanske att sätta en o-ring så att den blir näst intill vattentät.

D_R bygger LEDlampor, NightOwl
Bygger en led-pannlampa. Var hittar man glas? Läste något om jula, men hittade inget där. Någon som vet var på jula man letar eller vad det heter där.

Skall man ha glas?, eller duger det med någon slags plast?


genarparn

Ny medlem
D_R bygger LEDlampor, NightOwl
Någon som har sett någon information ang. vilken strålningsvinkel det är på relektorera?

Eftersom jag använder en hallogen konverterad Maglite som styr lampa diag känndes detta tyskens kit som en bra uppgradering.


InlineOla

Aktiv medlem
D_R bygger LEDlampor, NightOwl
halmstadpatrik skrev:
-------------------------------------------------------
> Bygger en led-pannlampa. Var hittar man glas?
> Läste något om jula, men hittade inget där.
> Någon som vet var på jula man letar eller vad
> det heter där.
>
> Skall man ha glas?, eller duger det med någon
> slags plast?

Jag har köpt små glasbitar i rektangulär form på Jula. Annars har de runda former på dealextreme...vilken dimension letar du efter? Tror jag har ett 10-tal med diameter 45-50 därhemma som jag inte har nytta av, PMa om det är intressant. Annars duger plexiglas gott...eller CD fodralplast. Fast det repas lite lättare än riktigt glas.

Med en sån här

(edit. det var ju f-n vad det var svårt att länka. Sök på "glasskärare" på jula så hittar du)

kan du skära ut önskad storlek från en gammal kasserad tavelram eller nåt.

Senast redigerad av en moderator:

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Genarparn-->
Nä tyvärr har jag inte sett någon spec på strålningsvinklen, men kolla bilderna på deras beamshots som finns på deras hemsida. Får återkomma med data när jag får mina leds.

D_R bygger LEDlampor, NightOwl
Tack för erbjudandet! Låter lite omständigt om du inte är göteborgare förstås. Jag kör på någon plast, eller så letar jag upp något glas och köper en glasskärare.
29x29mm, jag bygger med fyra XPG och 10mm optik från cutter. Läste att 10mm optiken inte var så bra, men denna lampan skall inte cykla utan springa i skogen så om ljuset sprider lite gör nog inget. Attraktivt format också!

Med det batteri som jag tänkte köra drivarn maxFlex5A nu så närmar jag mig 3A i inström. Läste nåt om 3A innan jag började bygga, men har inte läst databladet så noga ännu. Någon som vet hur den beter sig på den punkten?, slår den av själv eller går den sönder?


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Ska se om jag hittar länken- den ska finnas inne på candlepower sidan.
Ifall har jag grubblat o tänkt lite när det gäller designen.
3 st p7:or på 2,8A kommer att ge en otrolig värmeutveckling o denna värme måste bort snabbt och effektivt.
Tyvärr har jag lite bristande kunskap när det gäller att räkna ut bästa kyling genom egendesignad kylelement. Det kommer att få blir lite trail and error när jag kommer till slutstycket.
Har ifall fått tag på en värmekamera som jag ska dokumentera med, vilket kylelement som funkar bäst o var den får bäst avkylning. Även lite test med fartvind kommer att göras då man knappast cyklar innomhus på en trainer eller likande ;)

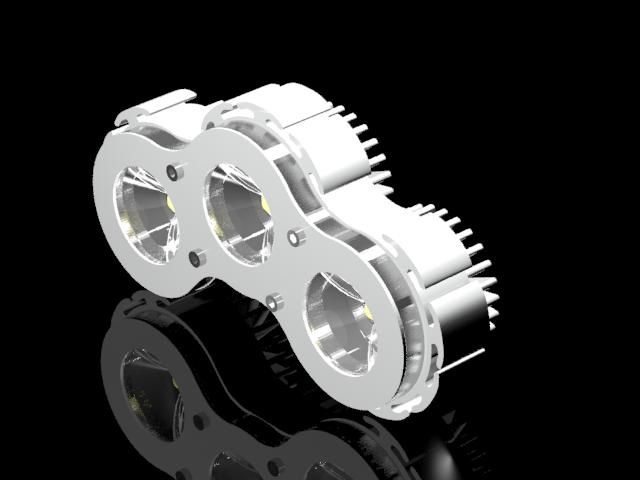

Hursom, designändrignar i nuläget.
Lite större bakstycke i aluminium med utstickande kylfläsnar utanför själva huset. Tanken är att fartvinden ska ge dessa en stabil kylning som kommer att ge några extra kylningsgrader.
På baksidan kommer tre kylelement placeras, dessa är gjorda för lite sämmre luftflöde o dessa är tätare mellan lamellerna och godset på dessa lameller är tunnare för en mer effektiv avledning av värmen.
ledv.3.jpg ht=480


xyz-saft

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Kan du få fram ytan på kylflänsarna på nått vettigt sätt?
Det jag har lärt mig är att man ska räkna på ungefär en kvadrattum per watt som behöver kylas bort. Med tre P7or på 2800mA borde det bli sisådär lita knappt 30 kvadrattum, eller lite drygt 180cm^2.
