D_R bygger LEDlampor, NightOwl

[Nichosen]

Tjena DR

Fasiken... det blir ju riktigt nice.
Den ser ju nästan proffsig ut :)

Som du säkert minns så frågade jag dig på förra sidan vad du hade för fräs...
Och jag har blivit riktigt sugen på att se om jag kan modda min med.
Det skulle vara skitkul om du kunde starta en tråd och visa den som du har och tala om vad du har gjort med den. Vilka stegmotorer och styrning du använder.

/Nicholas



[Dirty_rider]

Jag svarade på ditt inlägg ang fräsen efter ditt inlägg ... ;)
Visst kan jag lägga upp en tråd om fräsen.



[Dirty_rider]

Tradit väder... :)
Pysslar med kontrollenheten.

(ja jag vet, det finns lite desginmissar )

Men shit va överarbetat det blir, host host :)

Ljusväljaren som sitter på styret mha en o-ring eller liknade.

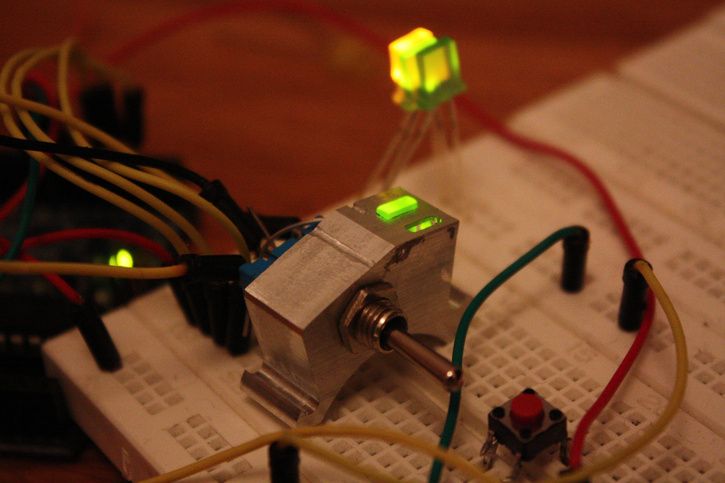

Fyra 3mm platta dioder för lägesvisualition o en återfjädrande vippbrytare med gummiöverdrag.



[Dirty_rider]

*gäsp* Borde kanske sova men här kommer dagens tankar och frågetecken..

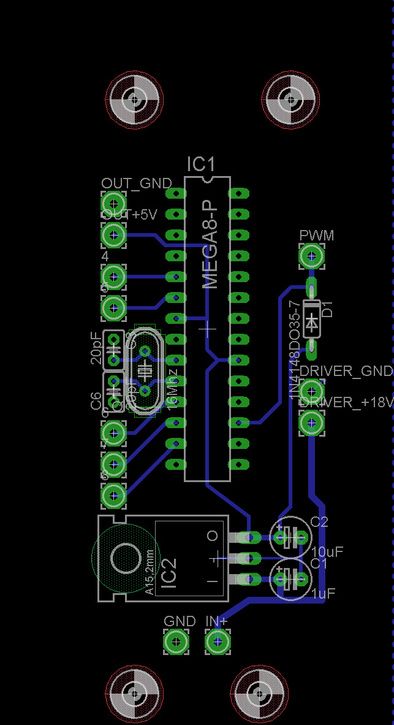

ny design på kretskortet..

Angående batteripaketen har jag tänkt på följande.
4 stycken trustfire Lithiumbatterier i serie ger (4*3,7=14,8v )
Två rader med 4 i varje i parallel ger dubbelt så många Ah, dvs 2,5Ah*2 = 5Ah

Men nu till laddarproblemet. Om man gör ett batteripack på dessa celler och använder t.ex denna typen av laddare http://cgi.ebay.com/Smart-Charger-4...585?pt=LH_DefaultDomain_0&hash=item3357f84d39 som klarar 4 celler i serie.
Hur funkar denna man har parallelkopplat 2 stycken 'paket' om 4 i serie?
Dvs ett 4s2p batteripaket (4 serie 2 paralell)



[Atlas]

Någon hängde i alla fall med på elläran...



[42Hz]

Hmm, kan man inte på något fiffigt sätt ladda ett paket av 4 i serie i taget?



[Nichosen]

det handlar väl bara om att det kommer att ta längre tid.
4 i serie är ju bara som ett på 14.8v, 2500mah.
laddaren tryckte på med 1000ma vid 16.8v.

dom har väl skrivit att den kan ladda 4 i serie för att folk skall slippa räkna själva kan jag tänka.

/n



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> Angående batteripaketen har jag tänkt på
> följande.
> 4 stycken trustfire Lithiumbatterier i serie ger
> (4*3,7=14,8v )
> Två rader med 4 i varje i parallel ger dubbelt
> så många Ah, dvs 2,5Ah*2 = 5Ah
>
> Men nu till laddarproblemet. Om man gör ett
> batteripack på dessa celler och använder t.ex
> denna typen av laddare
> http://cgi.ebay.com/Smart-Charger-4S-14-4V-Li-ion-
> Li-po-Battery-packs-/220519222585?pt=LH_DefaultDom
> ain_0&hash=item3357f84d39 som klarar 4 celler i
> serie.
> Hur funkar denna man har parallelkopplat 2 stycken
> 'paket' om 4 i serie?
> Dvs ett 4s2p batteripaket (4 serie 2 paralell)

Nu har jag iofs inte byggt ngt sådant batteripack, jag har använt batterihållare och laddat mina 18650-celler individuellt i separata laddare, men eftersom laddaren inte har någon balansering så bör du ha balanserings/skydds-kretsar inbyggda i batteripacket.
Typ en sådan här
http://www.all-battery.com/protecti...148vli-ionbatterypack4cellswith65a-32059.aspx

OBS
Laddaren du länkar till är bara på 1A, det är ganska lite med tanke på vilket batteri du planerar.
En laddström på 3A skulle inte vara för hög, åtminstone inte med en bra laddare.


/Håkan



[pme]

Jag har en sån här: http://www.dealextreme.com/p/digita...pb-battery-smart-charger-and-discharger-15225
Det finns ett par andra B6-kopior på DX som är några dollar billigare. Funkar alldeles utmärkt men har troligen inte samma exakthet (tiondels volt) i balanseringen som originalet.

Om du skaffar:
1. en strömadapter från t.ex. en gammal dator (jag kör med en ström-adapter från en avlagd Stinkpad)
2. en balanseringskabel från t.ex. Roffes Modellflyg (vid Odenplan)
3. lite batterihållare som gör att du kan peta in balanseringen mellan batterierna
så kan du ladda alla i serie utan risk för att något enskilt batteri blir överladdat.

Jag har f.ö. en extra strömadapter hemma ;-)

/P-M



[Tomtefar]

Ska du etsa kortet själv? Gör ledarna så breda som möjligt samt behåll jordplanet så du inte behöver etsa bort så mycket koppar.
Inte lika proffsigt (eller skoj), men ett så enkelt kort hade jag nog gjort på ett stripboard http://en.wikipedia.org/wiki/Stripboard
olimex.com är billiga om du ska beställa kortet



[Dirty_rider]

hittade lite intressanta trådar o länkar.

En om hur lipo batterierna är uppyggda och hur balanseringspunkterna skall placeras http://sites.google.com/site/tjinguytech/charging-how-tos/balance-connectors/
[EDIT] FEL LADDARE
och en sjysst laddare som inte kostar en förmögenhet http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=7028

o en tråd ang batteripaket på mtbr http://forums.mtbr.com/showthread.php?t=659959

Bra att kolla på tråd. Lägg upp batterierna själv o kolla hur det blir http://scriptasylum.com/rc_speed/lipo.html

Ang kretskortet så ska jag fräsa dessa orkar inte klydda med att lämna bort o sånnt.



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> hittade lite intressanta trådar o länkar.

Det fanns även en del intressanta bilder där.
Du skrev tidigare att du tänkte koppla
> 4 stycken trustfire Lithiumbatterier i serie ger
> (4*3,7=14,8v )
> Två rader med 4 i varje i parallel ger dubbelt
> så många Ah, dvs 2,5Ah*2 = 5Ah

Jag tolkar texten som att du vill koppla så här

Det blir bättre om du kopplar såhär

Men det var kanske så du menade?


Redigerat:
Jag ser nu att du även hade länkat till
> http://scriptasylum.com/rc_speed/lipo.html
Följer du den blir kopplingarna rätt, inkl balanseringskontakterna.

Laddaren du länkade till behöver 12V
> http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=11668
Liksom DX-laddaren som pme länkade till ovan.
DX säljer även balanserande laddare som skall kopplas till ~220V
http://www.dealextreme.com/p/imax-b6-2-5-lcd-rc-lipo-battery-balance-charger-100-240v-us-plug-35190
(Men jag har ingen aning om hur bra den är)

Glöm inte att vara försiktig när du laddar
http://www.dealextreme.com/p/fireproof-lipo-lithium-polymer-battery-safety-guard-bag-45845



/Håkan



[Dirty_rider]

Det är samma koppling :) men den andre är mer överskådlig



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> Det är samma koppling :) men den andre är mer överskådlig


Nja, inte riktigt.
Skillnaden kan vara viktig för livslängden på de enskilda cellerna och för att balanseringen skall fungera.


/Håkan



[Dirty_rider]

nu får du förklara.
Jag ser nämligen ingen skillnad på de scheman :/

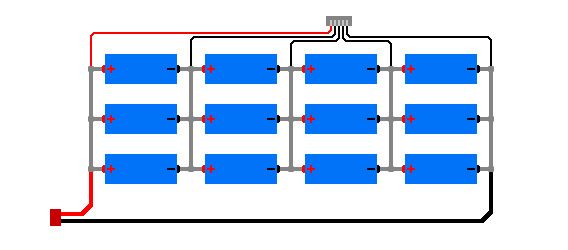

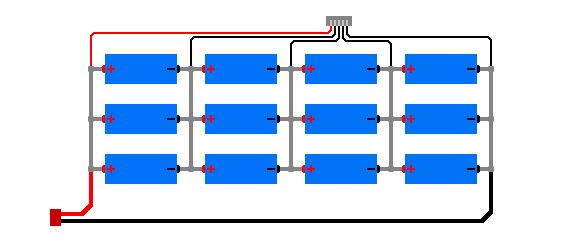

Sätter du ihop batterierna som på bild 1 får du två rader gånger fyra batterier i serie?

[edit] Jajaj, okejdå :)
Såg inte kopplingarna mellan cellerna tvärs över. :O



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> Jajaj, okejdå :)
> Såg inte kopplingarna mellan cellerna tvärs
> över. :O

Bra, då är vi väl överens?
Tänk då hur svårt det hade varit utan bilder! (Åtminstone för mig)

Om du väljer 4S2P och balanseringskoppling i
http://scriptasylum.com/rc_speed/lipo.html
så ser du den koppling du skall använda.



/Håkan



[Dirty_rider]

japp vi är överens!
funderar på att göra en 4s2p o en 4s3p för långturer. batteripaken blir ju ändå inte så jättestora till ytan.
Vad tror du Håkan, lika bra att köra på skyddade celler?
Hittade en sjysst laddare på hobbyKing http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=7028

Ett 4s3p ligger på ~14,8v och 7,5Ah så det borde räcka ett tag :)



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> Vad tror du Håkan, lika bra att köra på
> skyddade celler?

Om skyddskretsarna i praktiken gör ngn nytta, eller skada, när cellerna är ihoplödda till ett batteripack vet jag inte.
Men jag skulle utan att tveka köpa celler med skyddskretsar (från DX), då får du celler med lödtabbar även om du plockar bort skyddskretsarna.

De här skall vara bra och är billiga
http://www.dealextreme.com/p/trustfire-protected-18650-lithium-battery-2500mah-2-pack-blue-5790
De här skall vara riktigt bra, men kostar också en hel del
http://www.dealextreme.com/p/asucel...-3000mah-lithium-18650-batteries-2-pack-42153


/Håkan



[Dirty_rider]

Har suttit ner ordentligt nu o räknat lite.

Alt 1.
Om man köper batterierna ifrån DX (3,7v 2400mAh) så behövs ifall ett 4s3p paket, dvs såhära

altså 12 celler, ett paket om två kostar 7,88usd. altså behöver jag 6 st paket = 6*7,88 = 47,28usd
sen tillkommer det balanseringskontakter o hållare



Alt 2.
Att köpa färdiga paket så slipper jag sitta o klipp o klistra. typ dessa ifrån HobbyKing http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=9364
Dessa paket är på 14,8v och 4Ah och priset ligger på 27,12 1usd styck, två i paralell ger 8Ah dvs 27,12*2 = 54,24usd (billigare än DX) + att de är helt färdiga med balanseringskontakter o dyl.



[Dirty_rider]

ännu en uppdatering
Här kommer 'mitt paket' som jag hade tänkt att beställa till mig själv

1 st Laddare http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=7028
2 st Batterier, zippy 14,8v 4000mAh http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=9364
2 st Lipo övervakare (så man vet när batteriet är på g att ta slut ) http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=4176
1 st power supply till laddaren (har jag redan, men räknar med den ändå.) http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=6256

Totalt: ~612 kr + frakt

Hyffsat överkomligt tycker jag.



[HåkanC]

Det verkar vara ett bra paket du har fått ihop.


/Håkan



[Dirty_rider]

Nya fästen gjordes igår.
Med de nya kommer lampan upp så att den inte ligger emot bromsslangar eller annat.
Gjorde även plats innuti fästet för någon form av gummiduk dels för bättre grepp samt att motverka skav på styret.



[Spindelbenen]

Ser ut som något Cyberdyne skulle ha byggt :o)



[Dirty_rider]

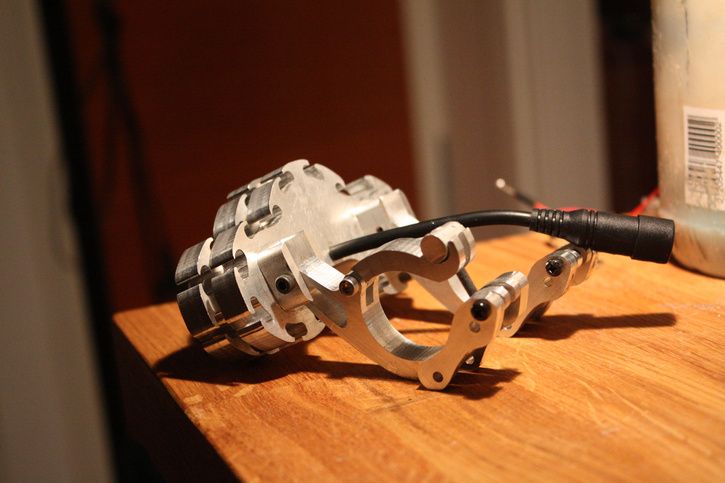

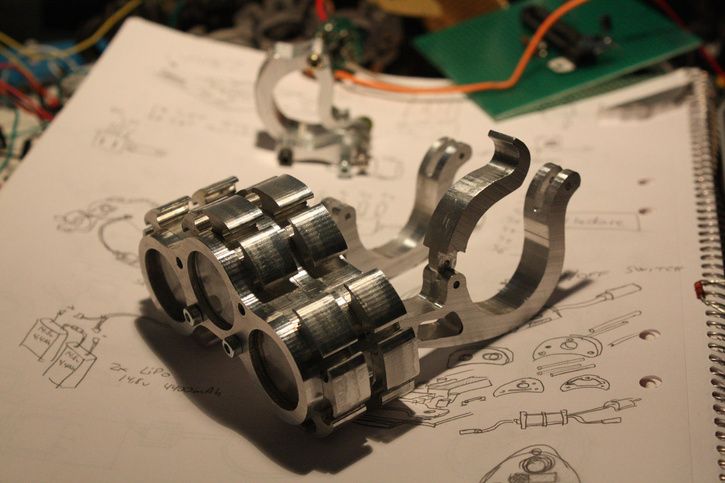

Hade några timmar över i helgen så de blev att tillbringa dom i verkstaden..

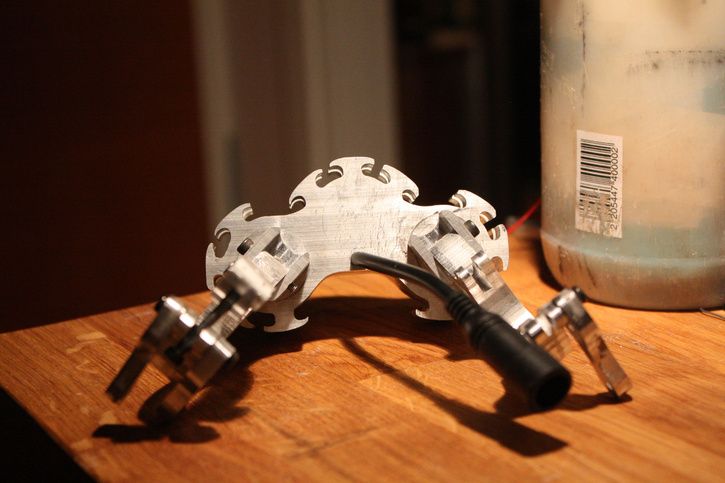

Prototypklämman kördes ut.

Går att vinkla (för t.ex riserstyre)

En riktigt raw o dirty prototyp av kontrollen som skall sitta på styret. Dock är den inte komplett utan saknar andra halvan. Men ni förstår :)



[Dirty_rider]

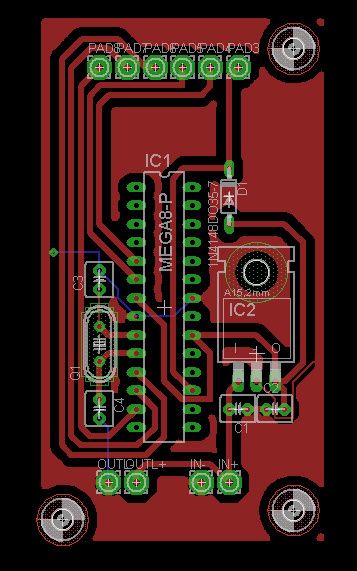

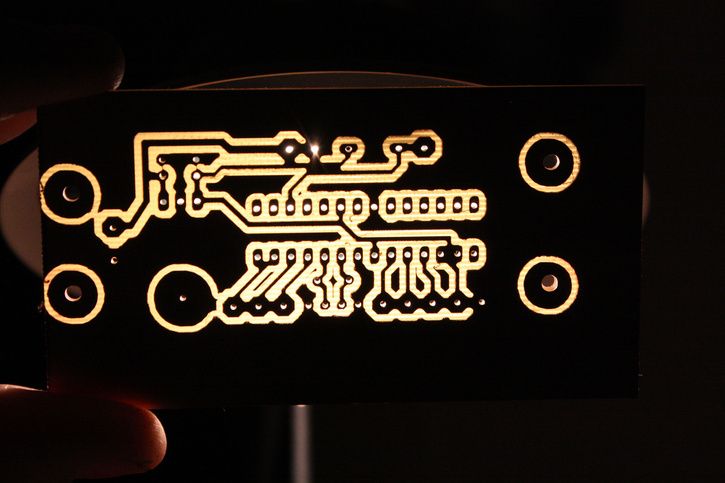

Blev en stunds jobb idag med. Fräste ut ett kretskort :)



[Lulle]

Snyggt!
Har du någon fiffig lösning på gång för att fästa den på hjälmen, eller är det en styrlampa?



[Dirty_rider]

Tanken är att det ska bli en styrlampa.



[Freddie L]

Det här är mycket bra! Kul att se!



[Dirty_rider]

Glömde..

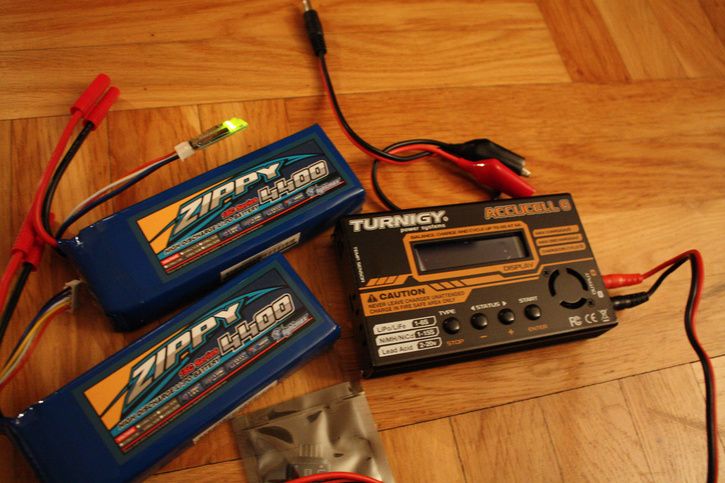

Fick ett paket igår med lite prylar
2x LiPo 4,4Ah
2x batterivarnare
Laddare

pris : ~600.-



[HåkanC]

Var ngnstans på cykeln skall du sätta batterierna?
Eller snarare hur, menar jag.

Själv skaffade jag en BBB verktygsflaska med gott om plats för 6st 18650-batterier i en hållare

http://www.luminousdiy.com


Verktygsflaska

55:- hos tex http://www.nordiccycling.com/se/art/bbb-tools-tubes-verktygsflaska.php

Finns även i en större variant för 65:-

/Håkan

Redigerat: La till bild bå batteri-hållaren



[Dirty_rider]

Tänkte på en liknade lösning. De batteripaketet jag har nu ligger i en staduim flaska, det hade varit smidigt om den hade varit genomskinlig.
Då hade man sätt batteriindikatorn utifrån.



[HåkanC]

Är det inte batteriindikatorn man ser på bilden ovan?
Dvs den gröna LEDen på över sladden?
Den borde väl gå att förlänga och montera var det passar dig bäst.



/Håkan



[Dirty_rider]

jo precis. den monteras på balanseringskabeln.
Orkar inte i nuläget klydda med förlängningar, då blir det bara fler sladdar :)



[Dirty_rider]

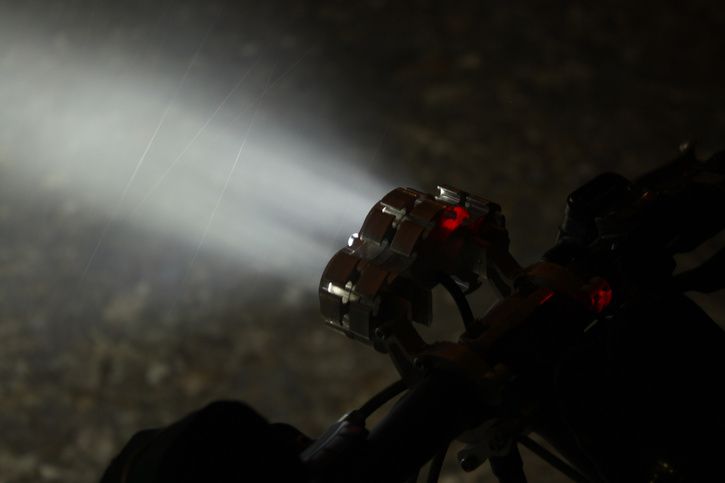

Var ute och testkörde lampan precis.
Jag kan säga att jag är sjukt nöjd med resultatet. Lampan blev inte ens varm (runt 0 grader utomhus)
Ljusbilden är nästintill perfekt.
Bred men ändå bra med ljus långt fram o en j¤vla kräm! :)
Gjorde en snabbtest mot DX lampan och visst, min har två p7:or till o 2,8A på varje så den ger mer ljus, mkt mer ljus.
Beamshots kommer i veckan!



[HåkanC]

Dirty_rider skrev:
-------------------------------------------------------
> Beamshots kommer i veckan!

Kul!
Det ser jag fram emot.


/Håkan



[jekyll]

Spännande! Beamshots vill vi se!



[Dirty_rider]

Nu har jag varit och lånat en DX lampa som jämnförelse. Namnger min lampa som Trip7
Vid 8m placerade jag en tumstock (som knappt syns :/ dock ser man löven som jag skrapade bort), tumstocken böjde jag som ett L där varje sida är 1m lång.
Varning för måååånga bilder :)

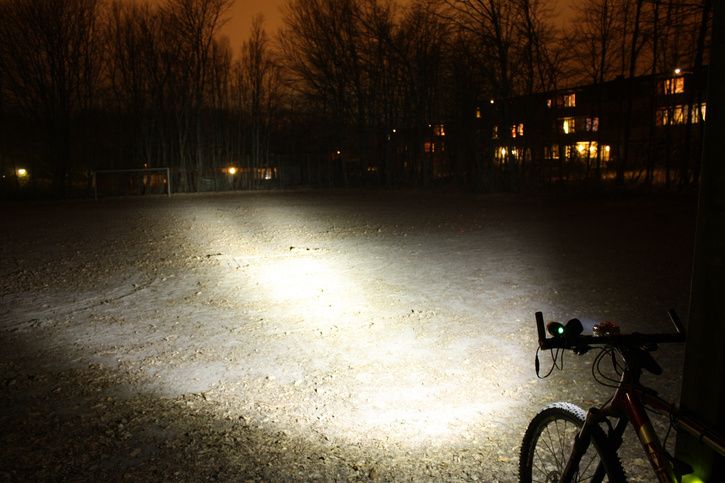

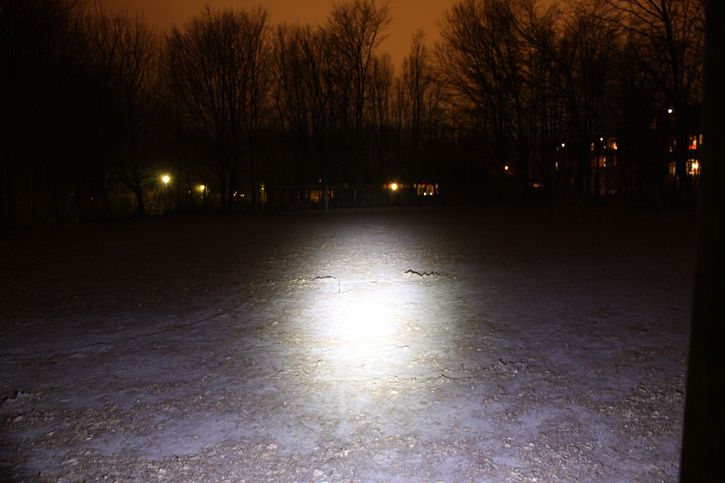

Samtliga bilder är tagna med MTBR beamshot 'standarden' dsv
6", 4,0f, 100 iso

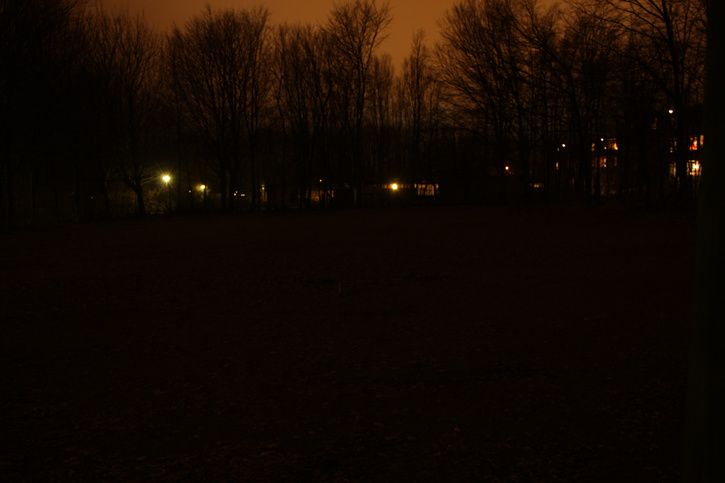

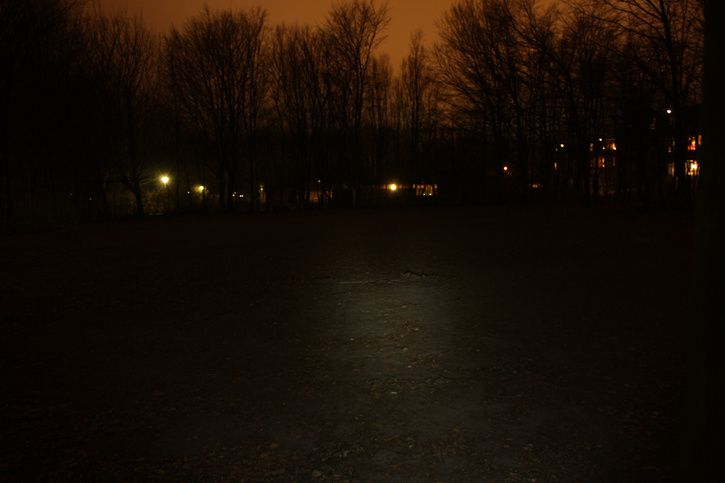

Ref bild

DX lampa Full

DX lampa Halv

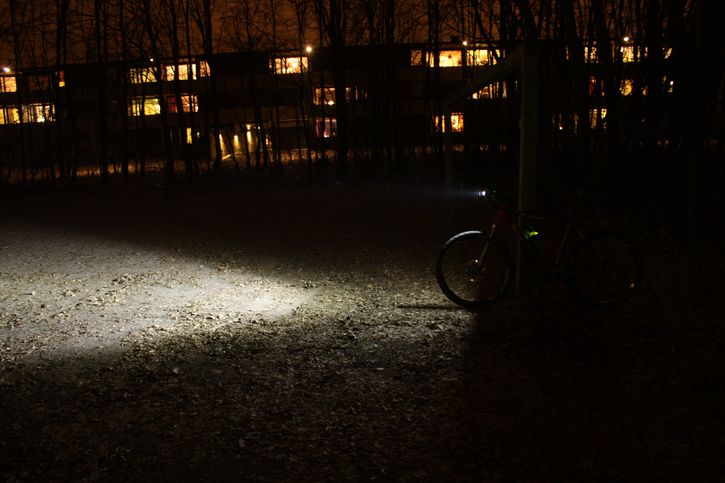

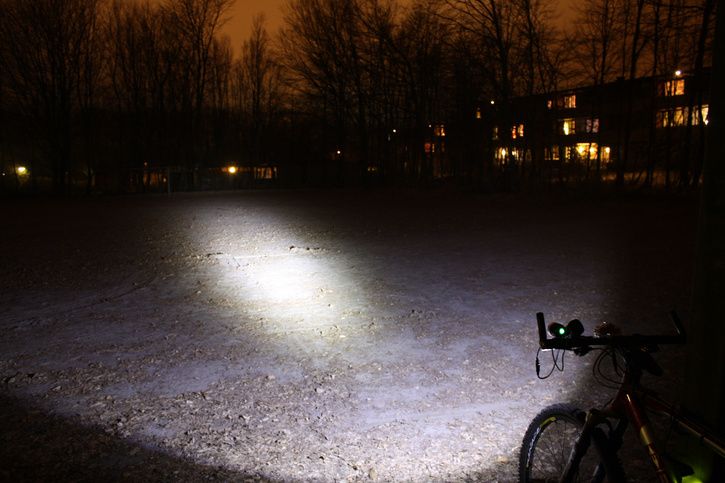

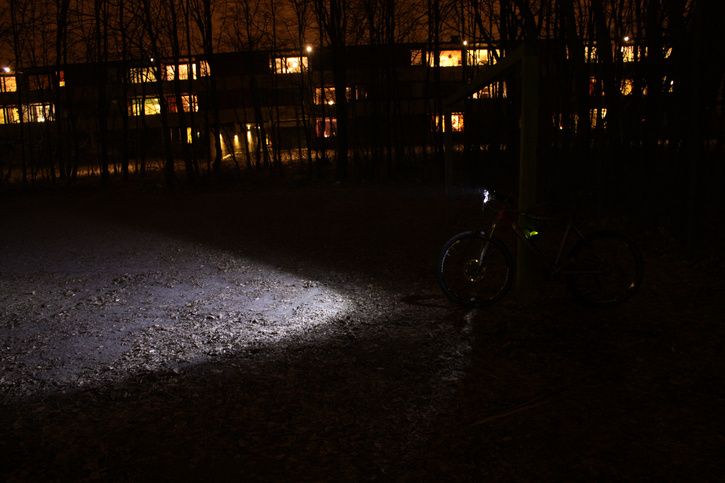

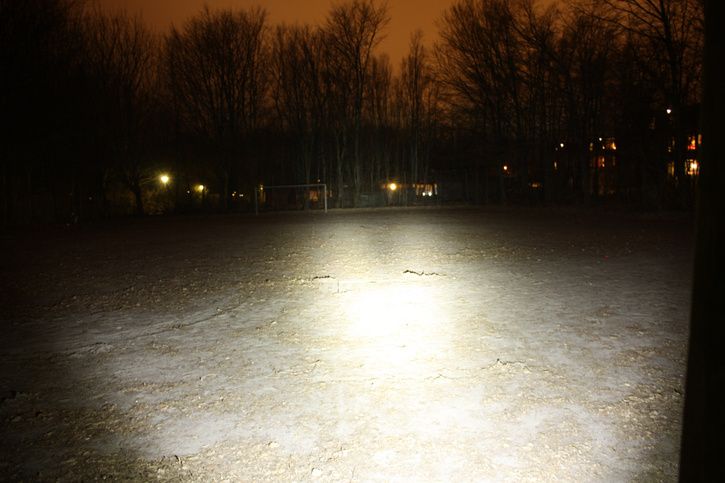

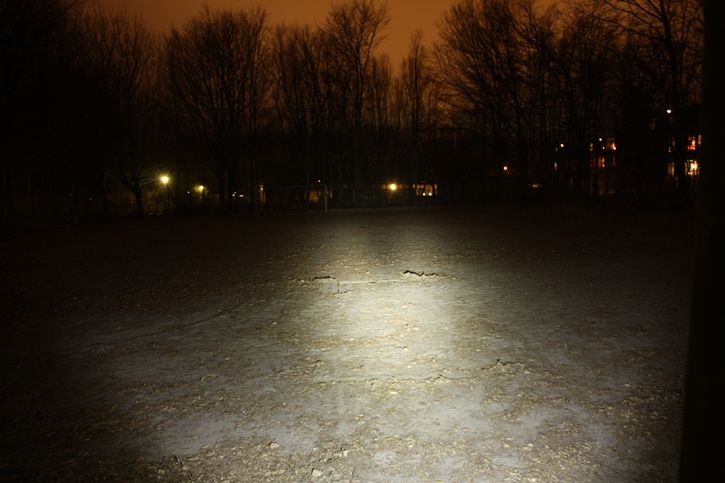

Trip7 Steg 1

Trip7 Steg 2

Trip7 Steg 3

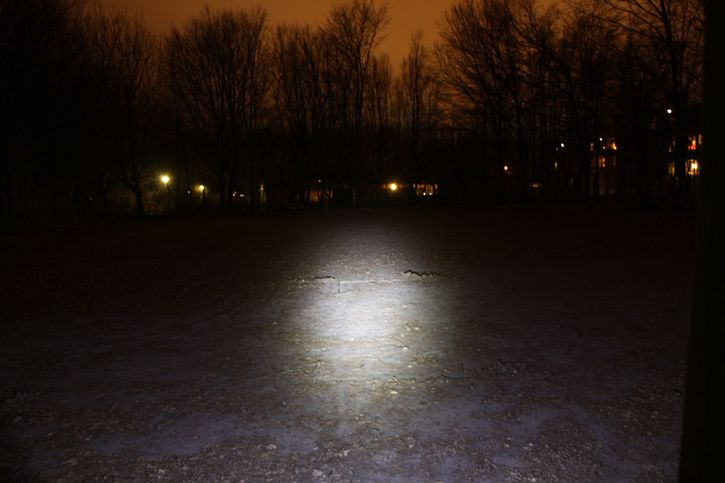

Trip7 Steg 3

Dx lampa full

Dx lampa full

Trip7 Steg 3

En bonus bild :)



[HåkanC]

Bra bilder.

Men förutom den stora skillnaden i ljusbild ser det även ut som det är olika färg på ljuset.
Är det bara kameran eller är det även skillnad i verkligheten?
(Färgen på ljuset från P7orna i din lampa verkar mkt bättre)


/Håkan



[Freddie L]

Håller med HåkanC om ljusbild och färgtonen. Kul att resultatet blir så bra efter allt ditt jobb.



[BFS]

Lite mer kräm bara. ;)



[Dirty_rider]

Jag upplevde att dx lampans ljus är blåare än mitt. Så nä, det är inte kameran :)



[42Hz]

Gött!! Ändå är ljuset på DX-lampan (i alla fall min) rätt gul jämfört med mina övriga LED-lampor.

Verkar mycket trevlig! Var beställer man och inte minst, var sätter jag in pengarna?! =)



[Love]

Detta ser ju riktigt nice ut. Grym skillnad på hur upplyst det blir långt bort, vid fotbollsmålet ungefär är det markant skillnad.



[Ballerup Micke]

Bestæller 1:)



[Dirty_rider]

http://happymtb.org/forum/read.php/1/1584426/1590884#msg-1590884 :)

Det kommer att bli lite ändringar, saker jag har märkt nu på denna prototypen som inte fungerar så bra.
Bara mindre ändringar, även en ny variant utav kontrollenheten kommer att göras.
Men såklart, allt kommer att läggas upp här när den slutgiltliga produkten är klar!
