[OT] Visa din 3D-print

h.g.j

Aktiv medlem
[OT] Visa din 3D-print
Onshape har jag kört för några metallprojekt... Det är ganska bra och kapabelt... Men i mina ögon lite tungjobbat, SketchUp är betydligt enklare att använda, men lite enklare funktionsmässigt också.

Tror det är en del som kör Blender också, även om det i huvudsak är för grafik.


Jimel

Aktiv medlem
[OT] Visa din 3D-print
Kung Stalle sa:
Hallon!

Jag har ingen 3d-skrivare men tänkte göra några grejjer som jag vill skriva ut. Meeeen... vart skall jag börja med för CAD-program, format osv?

Finns det nån site som man kan få sakerna utskrivna från och sen hemskickad?

Tack på förhand!

Stalle
Skicka ett pm till tps här på forumet.


Kung Stalle

Aktiv medlem
[OT] Visa din 3D-print
Låter som Sketchup kan bli mitt val. Jag har ju faktiskt gjort hela mitt hus i Ketchup för många år sen. Så lite borde jag väl minnas kan man tycka.

Tack för input alla!

Stalle


desmo

Aktiv medlem
[OT] Visa din 3D-print
Hej!

En fundering.. hur dyrt är det att få något printat i titan? Jag gissar att det är för dyrt för att vara intressant som privat kund, men ändå nyfiken.
Jag tänker tanken att man skulle kunna printa muffar i titan, och sedan limma kolfiberrör i dem. Det vore ju rätt spännande projekt. Som exempel: http://bastion-cycles.com/bastion-road-disc/


desmo

Aktiv medlem
[OT] Visa din 3D-print
richardo sa:
Där kan man ju få ett prisförslag om man har en 3d-ritning. Tyvärr ett steg längre bort än var jag befinner mig nu. Men helt klart intressant.

Själv läste jag om http://aimsweden.com/ igår. Det var då min tanke väcktes.

Kolfiberrör verkar ju gå att finna på olika ställen. Tex: https://www.rockwestcomposites.com/...rbon-fiber-tubing/bicycle-carbon-frame-tubing

Men vore kul att veta om en 3d-print i titan av ett styrhuvud/vevhus kostar 1000kr eller 5000kr...


desmo

Aktiv medlem
[OT] Visa din 3D-print
Vad kostar en rimligt duglig 3-printer idag? Eller finns det bra ställen där man kan få sin konstruktion utskriven?
Jag har funderat vidare kring min titanmuffade kolfibercykel. Jag tänkte att det kanske vore smart att testa min konstruktion i plast först. Dvs printa muffar i plast för att kontrollera att vinklar etc blir rätt innan jag beställer jobbet i titan.
Jag råkade kika lite på en kina-sida och där finns det skrivare från 1200kr. Kjell Co billigaste ligger kring 3000kr.

Edit: Egen googling gav bland annat denna träffen: https://www.sweclockers.com/forum/trad/1482625-var-bestaller-man-3d-utskrifter

Senast ändrad:

BjornR

Aktiv medlem
[OT] Visa din 3D-print
Ju billigare 3D-skrivare, ju mer tid får du spendera på att göra ordning skrivaren. Allt kina under 3000kr är i princip det billigaste skit dom köpt och modifieringar som man får göra är 100-200% av skrivarens kostnad. Bättre att köpa bra från början. Baseline för en skrivare enligt mig går vid Prusa i3 MKS/MK3, billigare än så är i princip bara en bas att förbättra eller lida med minimal byggyta.

Hur stora objekt ska du skriva ut? Har du koll på toleranser?


pbeijer

Aktiv medlem
[OT] Visa din 3D-print
Jag är nöjd med min Flashforge Finder som jag köpte på ClasOhlson för 4kkr. Väldigt lätt att komma igång med men den har lite begränsningar så som att den bara klarar en volym på 14x14x14cm och skriver endast ut i PLA.


desmo

Aktiv medlem
[OT] Visa din 3D-print
Tack @BjornR. Bra praktiskt information.
Samma tack till dig @pbeijer.

I detta skedet är ju inte toleranserna jättenoga. Utan mer för att verifiera design, mått, vinklar. Toleranserna kommer ju bli viktiga när den slutgiltiga titan-muffen ska printas. Kanske tom så att jag kan ha köpt rören i förväg, måttat, så jag vet om något rör är mindre eller större än angivet. Det som känns angeläget är ju att limfogen ska få så stor yta som möjligt. Samt att muffarna såklart ska klara lasterna som uppstår.

Den största muffen borde bli vid styrröret (eller vid vevlagerinfästningen). Säg 150x150x60mm typ.


Mycketvillhamer

Aktiv medlem
[OT] Visa din 3D-print
desmo sa:
Tack @BjornR. Bra praktiskt information.
Samma tack till dig @pbeijer.

I detta skedet är ju inte toleranserna jättenoga. Utan mer för att verifiera design, mått, vinklar. Toleranserna kommer ju bli viktiga när den slutgiltiga titan-muffen ska printas. Kanske tom så att jag kan ha köpt rören i förväg, måttat, så jag vet om något rör är mindre eller större än angivet. Det som känns angeläget är ju att limfogen ska få så stor yta som möjligt. Samt att muffarna såklart ska klara lasterna som uppstår.

Den största muffen borde bli vid styrröret (eller vid vevlagerinfästningen). Säg 150x150x60mm typ.
Vinklar och sånt kommer bli rätt med en plastprinter, men du kommer inte kunna jämföra mått och toleranser mellan en printad plastbit och en i titan, de krymper olika.


desmo

Aktiv medlem
[OT] Visa din 3D-print
Mycketvillhamer sa:
desmo sa:
Tack @BjornR. Bra praktiskt information.
Samma tack till dig @pbeijer.

I detta skedet är ju inte toleranserna jättenoga. Utan mer för att verifiera design, mått, vinklar. Toleranserna kommer ju bli viktiga när den slutgiltiga titan-muffen ska printas. Kanske tom så att jag kan ha köpt rören i förväg, måttat, så jag vet om något rör är mindre eller större än angivet. Det som känns angeläget är ju att limfogen ska få så stor yta som möjligt. Samt att muffarna såklart ska klara lasterna som uppstår.

Den största muffen borde bli vid styrröret (eller vid vevlagerinfästningen). Säg 150x150x60mm typ.
Vinklar och sånt kommer bli rätt med en plastprinter, men du kommer inte kunna jämföra mått och toleranser mellan en printad plastbit och en i titan, de krymper olika.
Intressant. Hur hanterar man toleranser vid 3d-skrift?
Om jag ritar ett hål som ska ha passning med diameter 50mm. Vad blir resultatet om jag skriver ut den i plast/titan?
Eller ritar man hållet som 48mm och sedan gör en efterbearbetning med tex brotsch?


edvin_m

Medlem
[OT] Visa din 3D-print
Printar du med en vanlig billig filament skrivare så får du göra ett prov och sen justera din modell utifrån det. Olika printers, olika inställningar och olika designer (tex vertikala vs horisontella hål) kommer ge olika resultat.

Jobbets 3d printer har jag mätt ett antal olika delar och på så sätt kunna göra en hyffsat pricksäker tabell men det beror fortfarande en hel del på designen.

Slipa och bora blir tyvärr sällan bra pga att materialet inte är homogent.


desmo

Aktiv medlem
[OT] Visa din 3D-print
edvin_m sa:
Printar du med en vanlig billig filament skrivare så får du göra ett prov och sen justera din modell utifrån det. Olika printers, olika inställningar och olika designer (tex vertikala vs horisontella hål) kommer ge olika resultat.

Jobbets 3d printer har jag mätt ett antal olika delar och på så sätt kunna göra en hyffsat pricksäker tabell men det beror fortfarande en hel del på designen.

Slipa och bora blir tyvärr sällan bra pga att materialet inte är homogent.
Tack.
Känns ju "fel" att konstruera för att kompensera avvikelser. Det skulle jag önska att printern själv kompenserade för. Men jag antar att det är det som är en skillnad mellan billiga och dyrare skrivare?
Men om jag i slutänden skulle skicka iväg en 3d-ritning till en firma som printar i titan, deras toleranser borde väl vara mycket snävare? Och det borde väl gå att efterarbeta om det skulle krävas?


aribr

Aktiv medlem
[OT] Visa din 3D-print

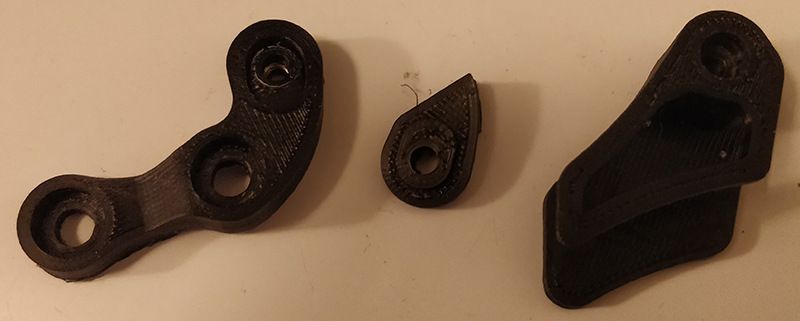

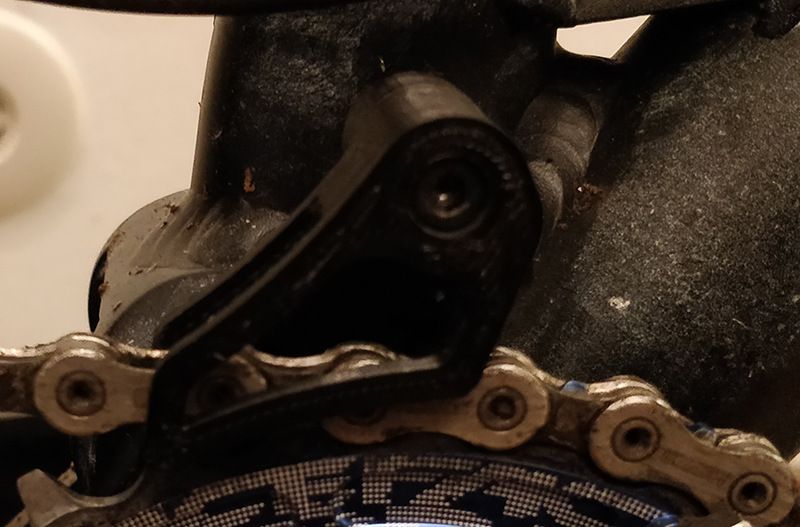

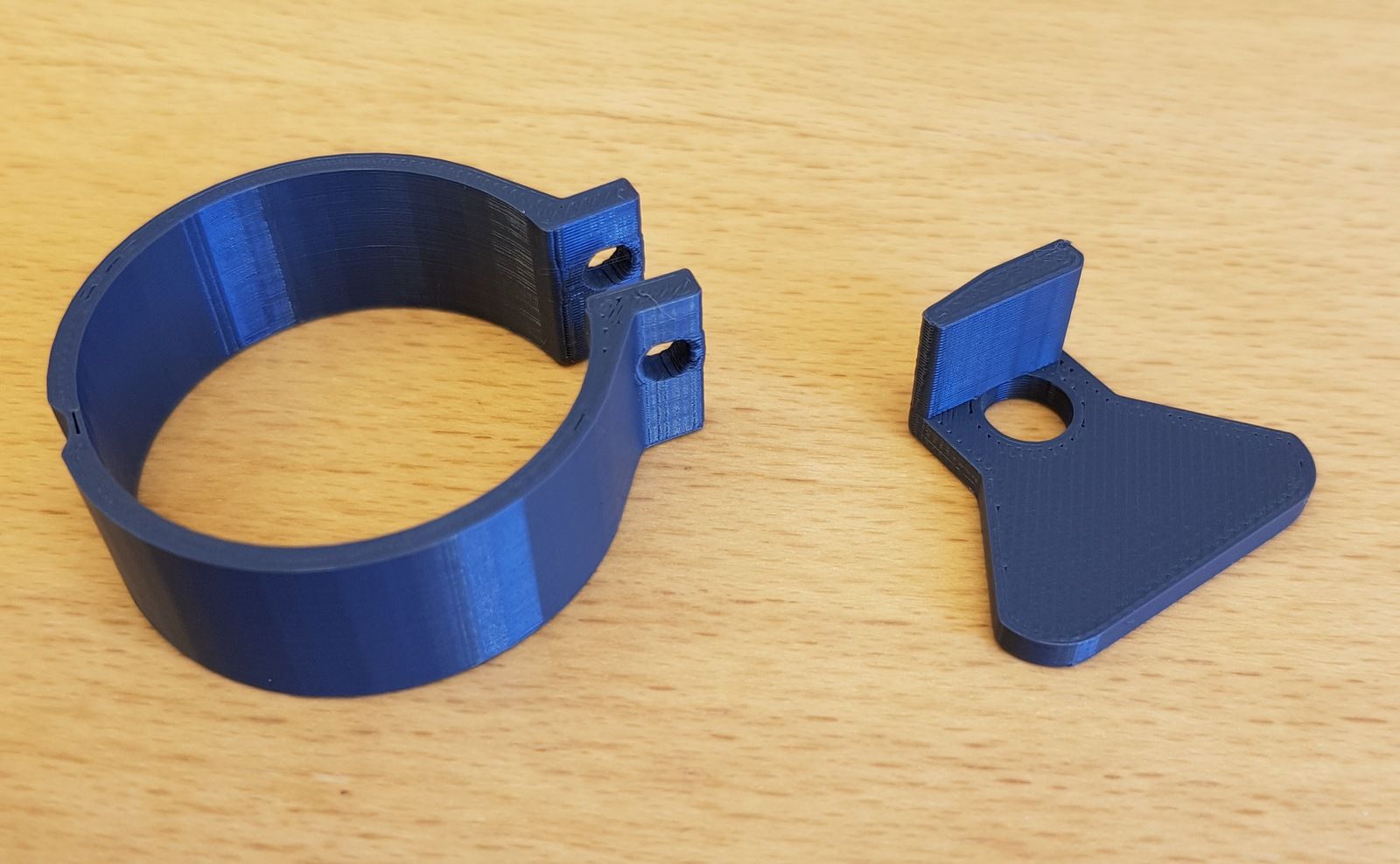

Fick en polare att skriva ut en chainguide som jag ritade snabbt i Sketchup. Blir low mount på sadelröret.



Får se om den går att montera som tänkt med en m4 hex skruv och att den tål lite stryk.


jonpon

Ny medlem
[OT] Visa din 3D-print
desmo sa:
Tack.
Känns ju "fel" att konstruera för att kompensera avvikelser. Det skulle jag önska att printern själv kompenserade för. Men jag antar att det är det som är en skillnad mellan billiga och dyrare skrivare?
Men om jag i slutänden skulle skicka iväg en 3d-ritning till en firma som printar i titan, deras toleranser borde väl vara mycket snävare? Och det borde väl gå att efterarbeta om det skulle krävas?
Skillnaden i resultat är massiv på en professionell 3d skrivare och en "vanlig", har fått samma sak utskriven och som sagt är pro utskriftten så mycket bättre. Behövde inge efterbehandling alls medan den andra var jag tvungen att efterarbeta...


pbeijer

Aktiv medlem
[OT] Visa din 3D-print

pbeijer

Aktiv medlem
[OT] Visa din 3D-print

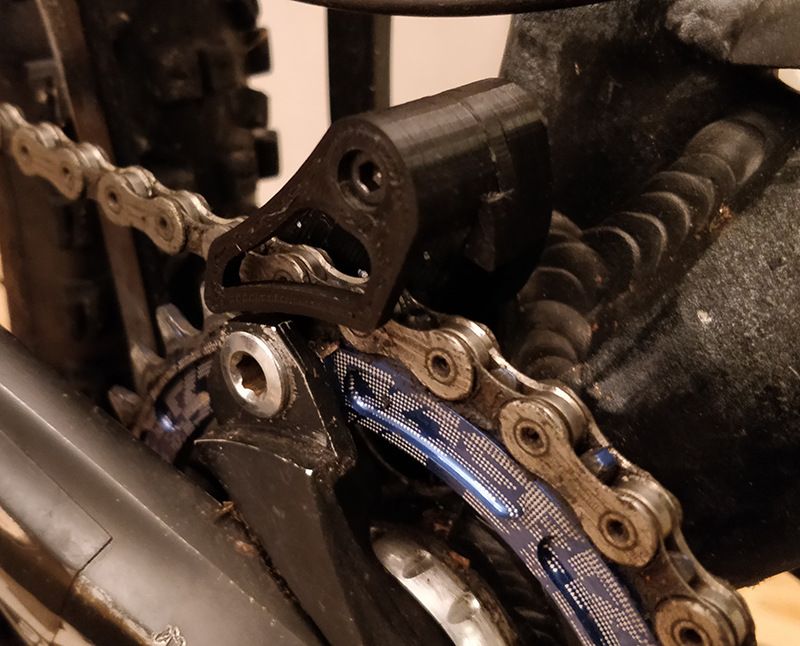

Gjorde en kedjestyrare för S3 E-Type fäste. Tanken är att den skall funka för en oval 32T-klinga, sitter en 30T där nu.







chrisbe

Ny medlem
[OT] Visa din 3D-print

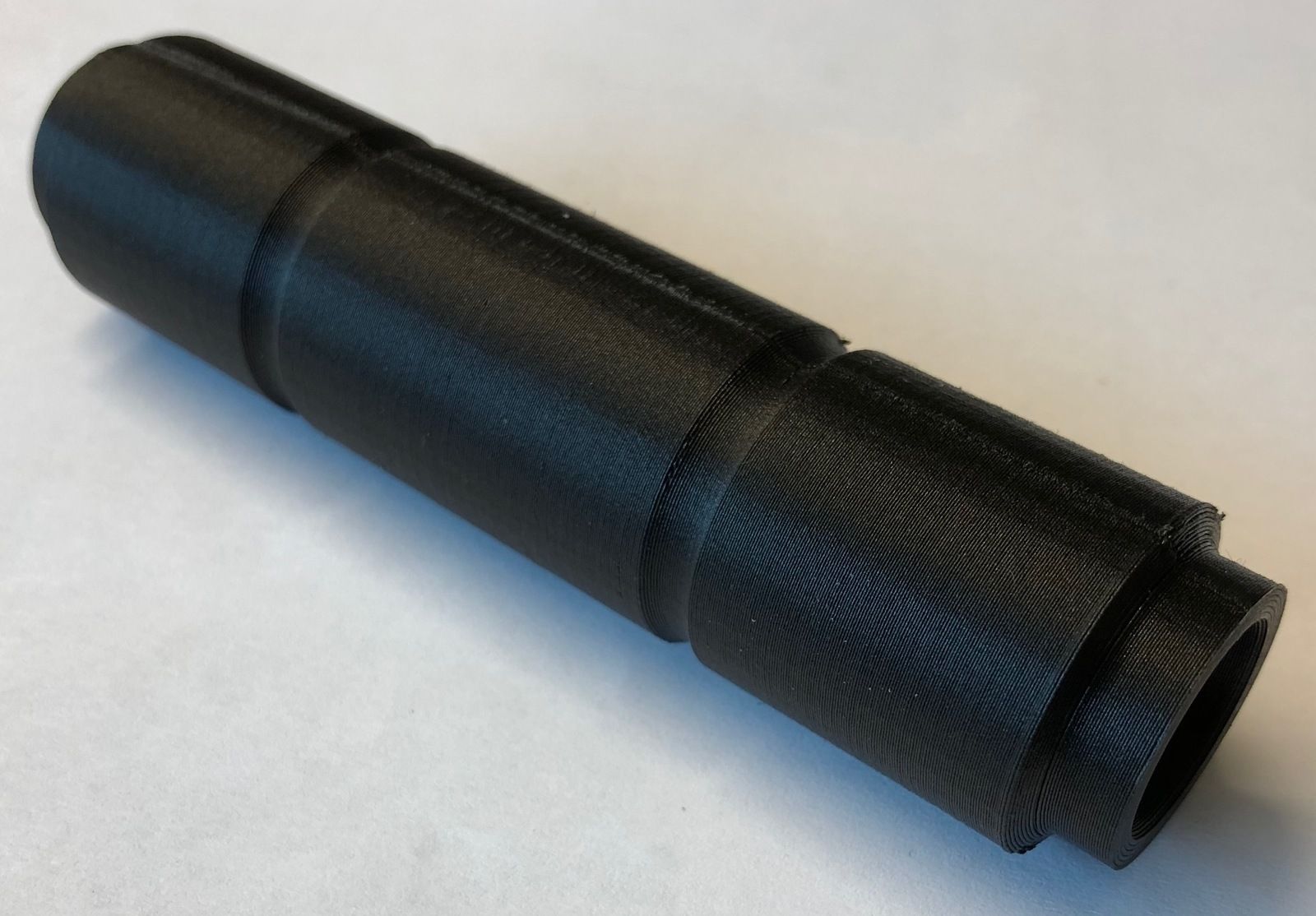

Boost adapter 15x110 till Thule Outride, printad i onyx (nylon blandat med micropartiklar kolfiber.). Lite brådis med printjobbet så jag skrev ut i 0,2mm kvalitét.


cilione

Ny medlem
[OT] Visa din 3D-print
Om man vill man få tag på en billig (och legal) kopia av SolidWorks så kan jag tipsa om att man går med i EAA.
En av medlemsförmånerna är att man får tillgång till en student-licens. Ett års medlemskap kostar ca. 350 SEK (40$) per år.



Eveningstar

Aktiv medlem
[OT] Visa din 3D-print
Någon borde designa en enkel SRAM XD body protector som man skruvar på bodyn vid förvaring av hjul utan kassett.
Skyddar bodyn mot skit. Skyddar omvärlden mot olja/fett.


Fältprästen

Ny medlem
[OT] Visa din 3D-print
cilione sa:
Om man vill man få tag på en billig (och legal) kopia av SolidWorks så kan jag tipsa om att man går med i EAA.
En av medlemsförmånerna är att man får tillgång till en student-licens. Ett års medlemskap kostar ca. 350 SEK (40$) per år.
Har du använt dig av den och/eller vet vad man får?


cilione

Ny medlem
[OT] Visa din 3D-print
Fältprästen sa:
cilione sa:
Om man vill man få tag på en billig (och legal) kopia av SolidWorks så kan jag tipsa om att man går med i EAA.
En av medlemsförmånerna är att man får tillgång till en student-licens. Ett års medlemskap kostar ca. 350 SEK (40$) per år.
Har du använt dig av den och/eller vet vad man får?
Jag använder mig av det (nästan dagligen). Det man får är en student-version av SolidWorks Standard.
Har använt mig av det i snart 6 månader. Släpps tydligen en mjukvaruuppdatering en gång av året.

Kikade lite på Fusion 360 och andra alternativ. Men när man sitter med SolidWorks på jobbet så kändes det meningslöst att försöka lära sig en ny CAD. Sedan så erbjuds det ingen "hobby"/"home"-version av SolidWorks, så du får hosta fram 10 000-tals kronor om du ska ha en licens hemma/privat. Men som tur är så finns EAA.


cilione

Ny medlem
[OT] Visa din 3D-print
Fältprästen sa:
Intressant. Är studentversionen = standard?
Och ingår ytmodellering av lite mer avancerat slag? Jag ser inte att det framgår av tabellen.
Vågar inte svara ang. ytmodellering. "Surfaces"-fliken finns tillgänglig i alla fall. Kollar jag under "My Products" så är "SolidWorks Standard" ibockad.


Goofy

Medlem
[OT] Visa din 3D-print

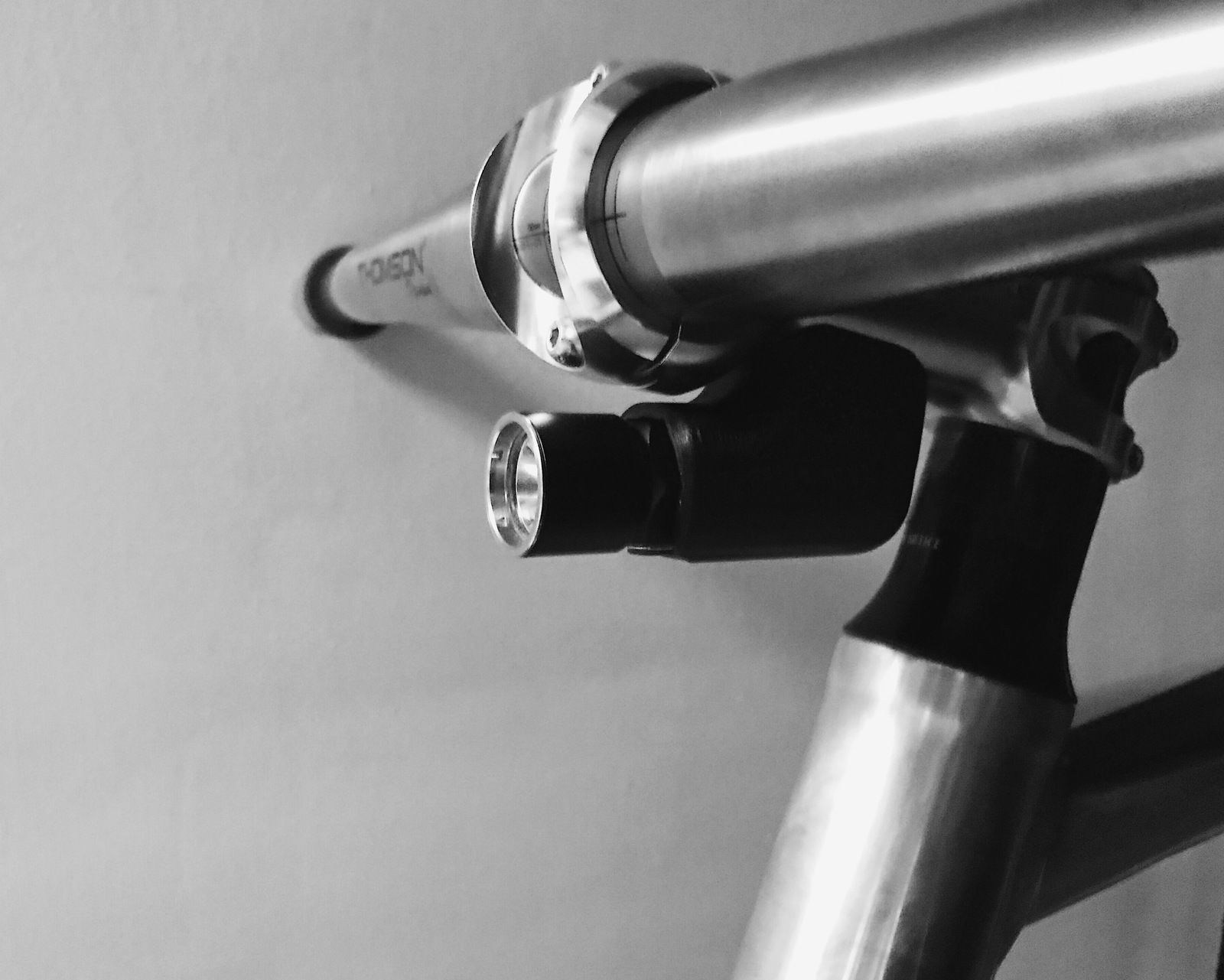

Tyvärr går det mot mörkare tiden och det börjar bli dags att fixa lampan till cykeln.

Men jag har bytt/byggt ny hoj, och har ett mer aero styr, vilket begränsar hur mycket gadgets
det får plats på styret.

Finns det någon vänlig själ som skulle kunna tillverka något liknande?

Min tanke är att jag ska kunna fästa hållaren i muttern för stänkskärmen, så kanske viss modifiering kommer behövas, men det
skulle var ganska skönt att få ned lampan lite, för att blända så lite som möjligt
