D_R bygger LEDlampor, NightOwl

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Det händer en del i min mancave.. :)

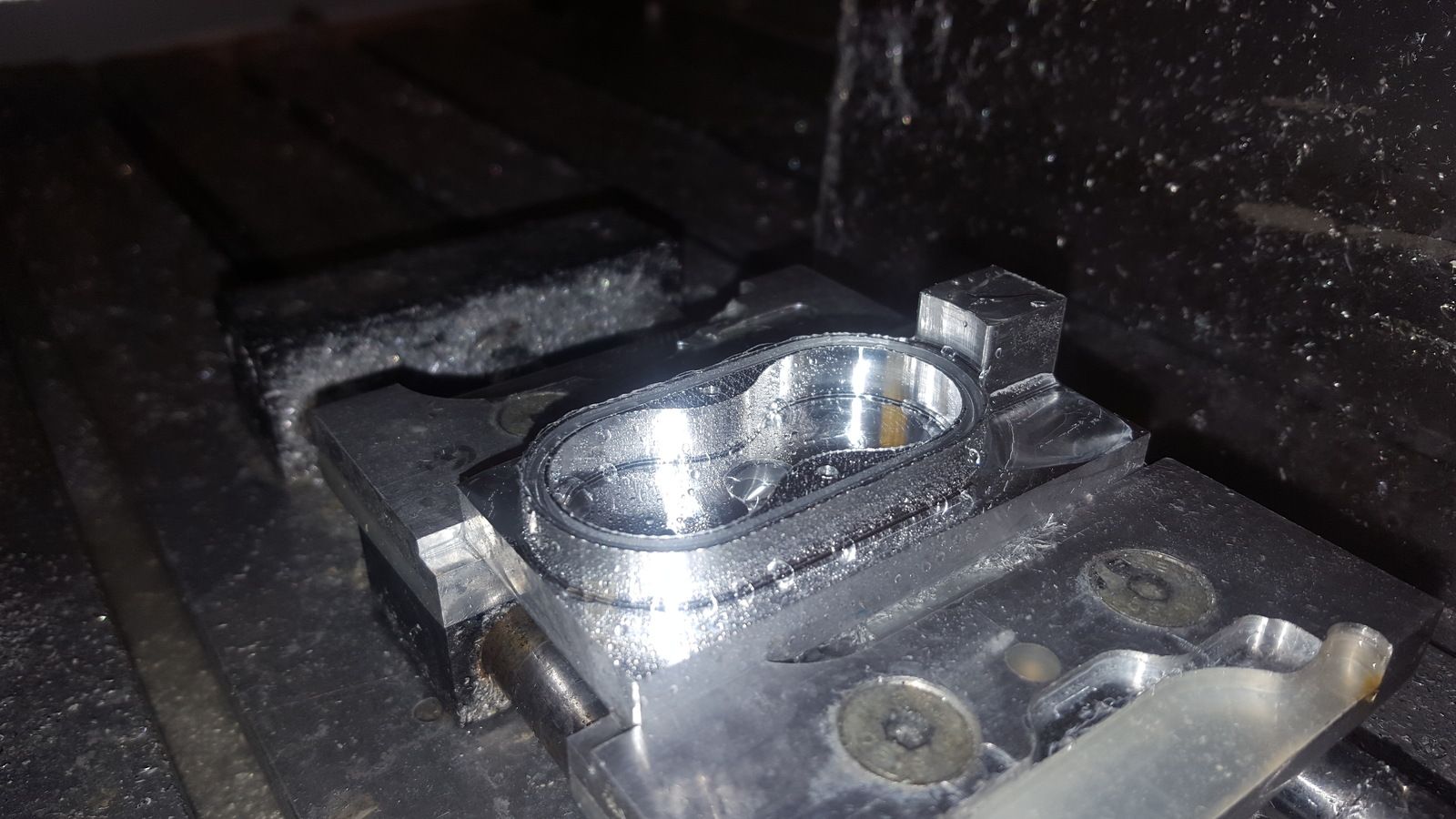

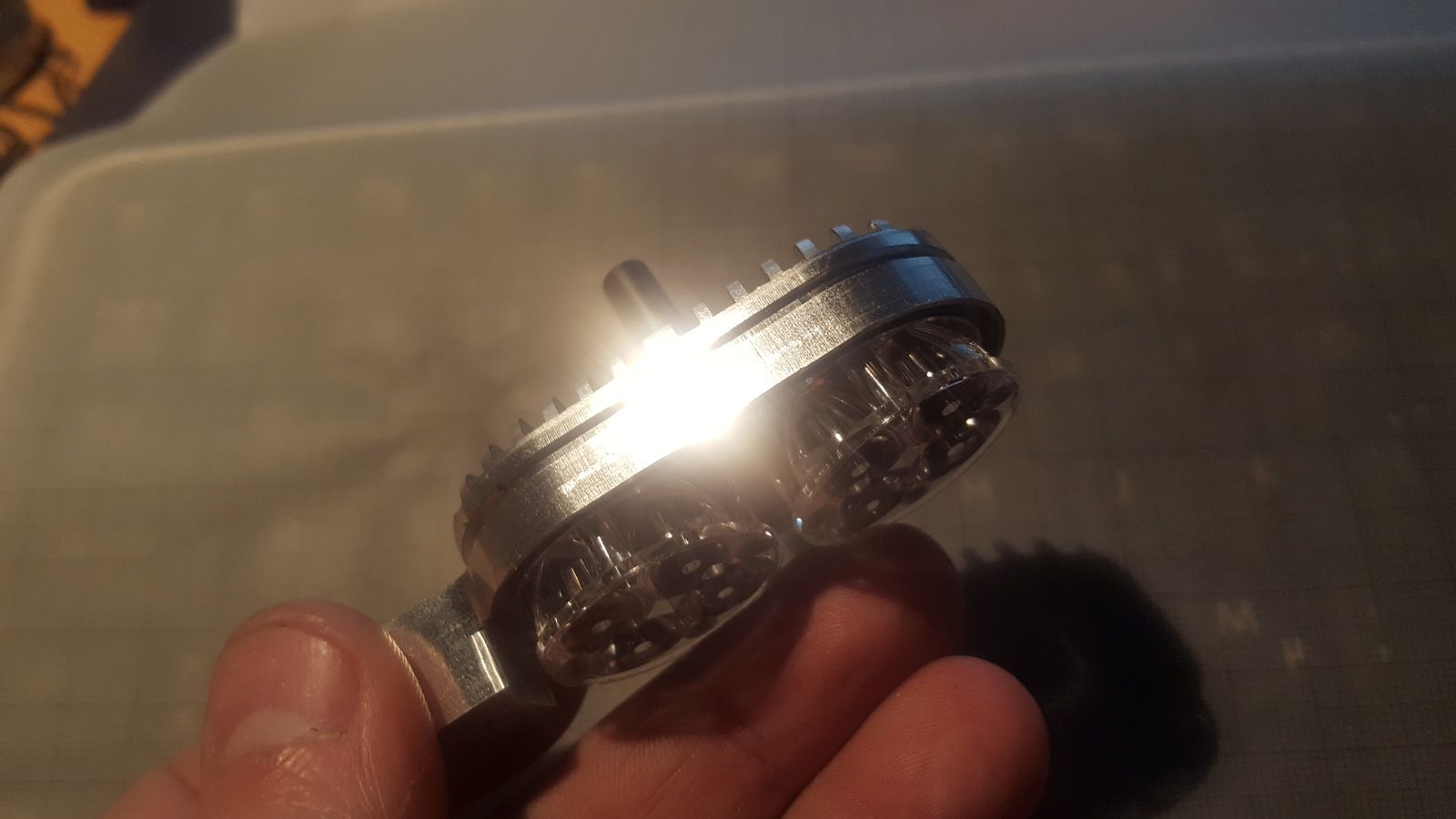

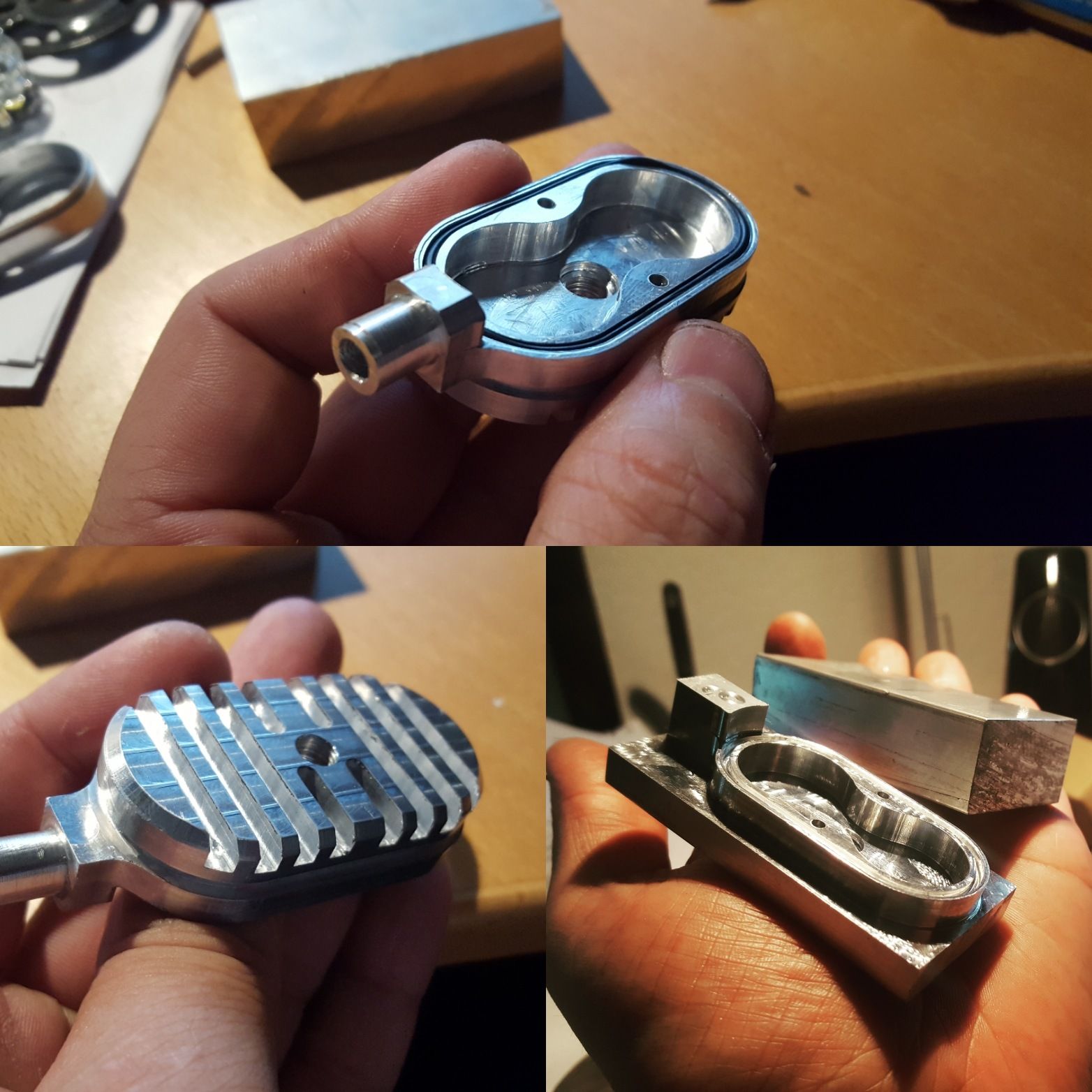

Mk IV är under utveckling och förhoppningsvis testkörning till helgen

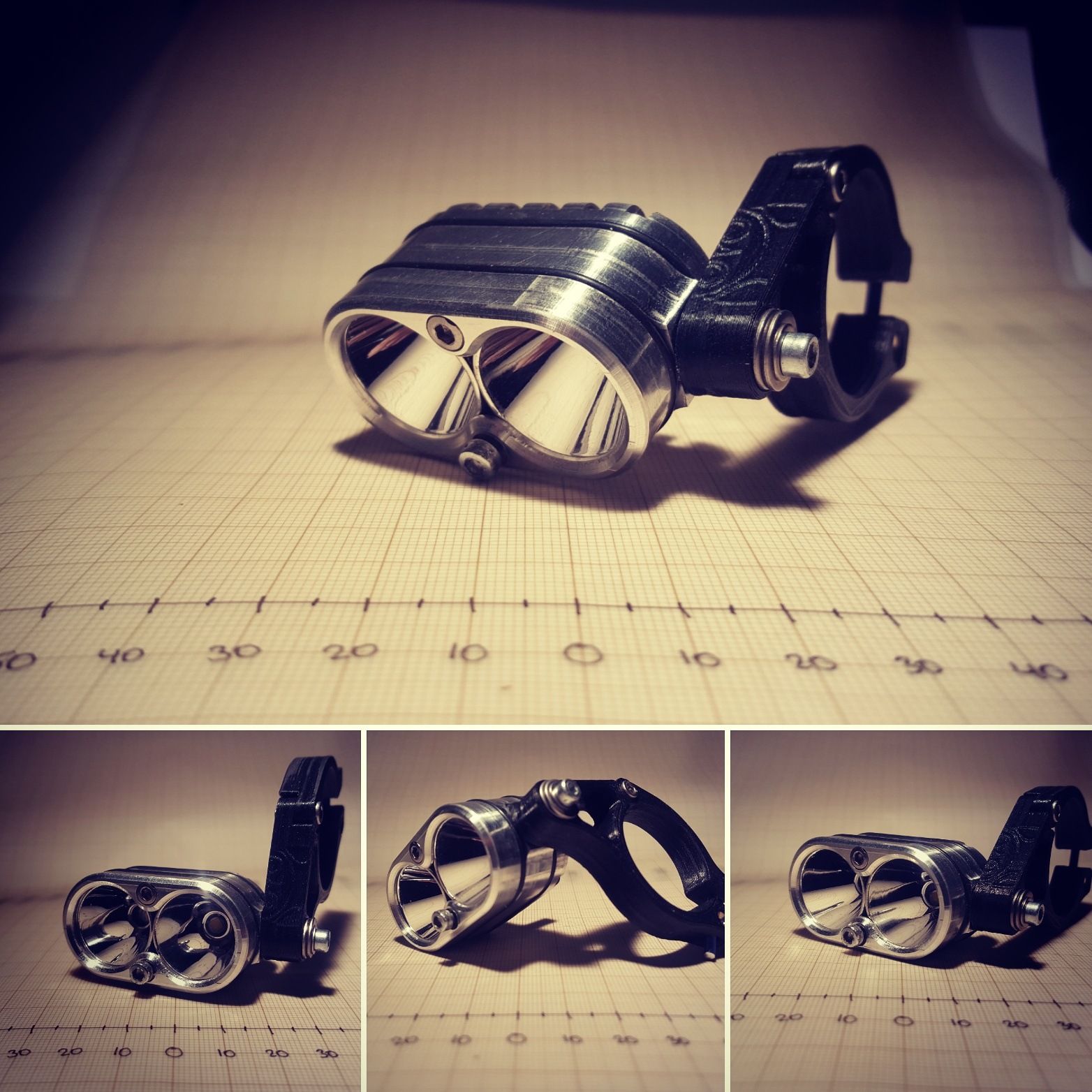

Även en uppgradering av Mk V, nu med samma infästning men i samma smidiga format som sin föregångare.






Der Kaiser

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Jag lovar också att köpa när mk iv/v är klar.
Har några frågpr bara då jag hoppat över en massa tråd-sidor:
De passar till vanliga magic-shine batteripack(?)

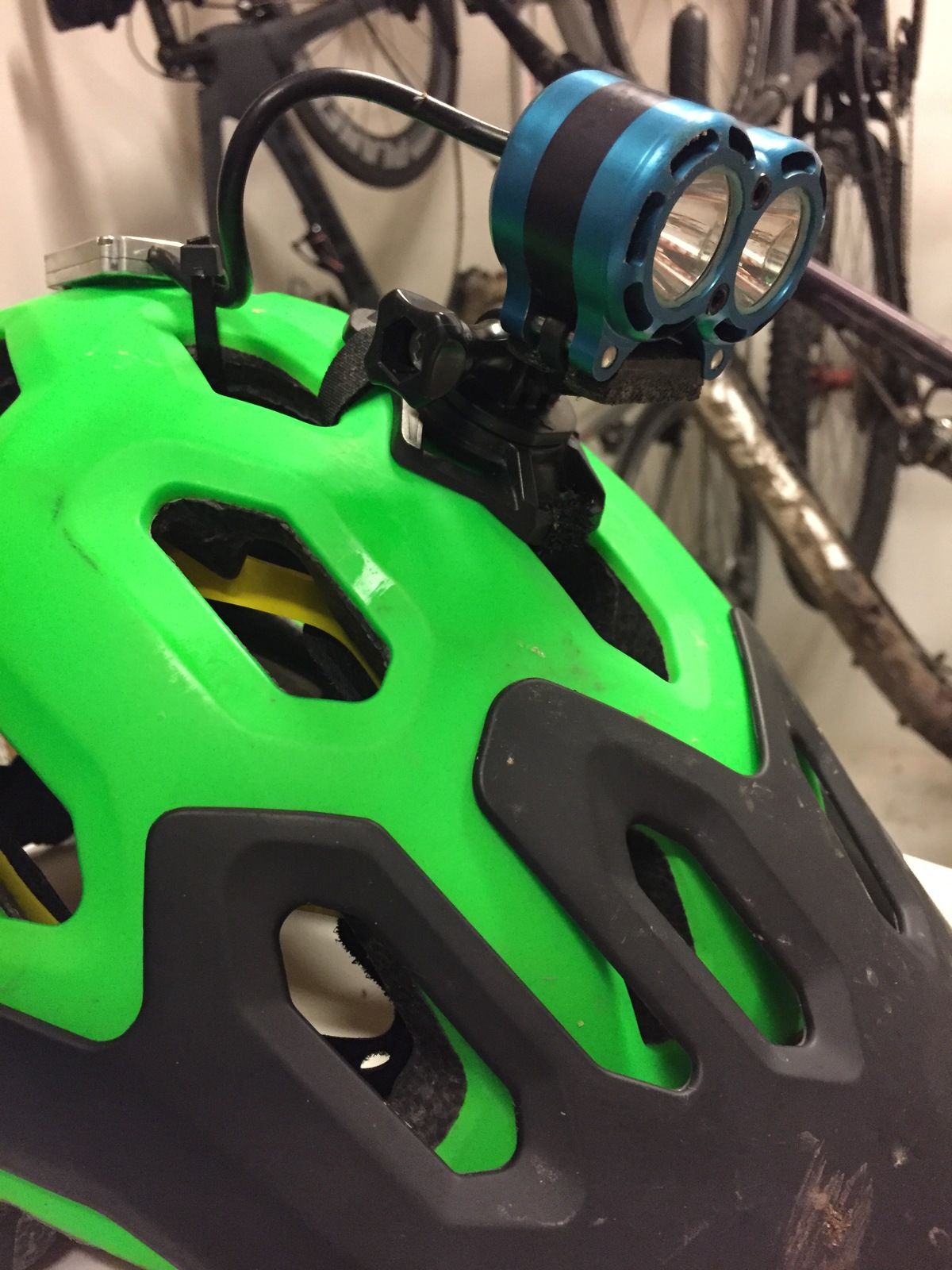

Jag skulle vilja ha för hjälm. Eller rättare sagt, jag skulle vilja ha med Gopro-fäste, har du varit inne på det tidigare i tråden?


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Tjena grabbar!
Lamporna eller snarare elektroniken är gjord som så att alla magicshine batterier passar, kan även göra adaptrar om så önskas om man har en helt annan batterianslutning.
Mk IV har en universalinfästning där jag tänkte göra olika hållare för olika infästningar typ pannlampefäste, hjälm, styre, gopro osv.
Droppa mig ett email på nightowl@jdid.se. Jag har tänkt ett tag att fixa en hemsida, skall börja kolla mer på detta i helgen för det är många som frågar efter det. Ang priser så är detta inte satt, rent generellt så blir det såklart billigare om man har batteripack+laddare själv sedan tidigare då detta är en dyr post.
MkV är ett monster när det kommer till att suga ut batterierna på effekt.. Skall köra en del tester på detta, men troligtvis kommer jag nog inte att rekommendera ett batteri under 10Ah!


ujja

Medlem
D_R bygger LEDlampor, NightOwl
@Dirty_rider
Har du funderat på verkningsgraden för den här typen av lampor?
Är det värt att driva varje led så hårt med bieffekterna av värme/strömförluster istället för att lägga till fler ledlampor?


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Japp, jag har räknat på det. Min drivare har en verkningsgrad på 96% om jag inte minns fel. Det svåra är inte att bygga om till t.ex XPG ljuskällor, det svåra är att hitta bra reflektorer! De jag har nu är handgjorda av en kille i tyskland med anpassade geometri för att ha en sådan optimal ljusbild för cykling som möjligt.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Värt att tänka på också är att desto mindre ljuskällor= fler för att bibehålla samma ljusstyrka och därmed större lamphus= mer vikt.


Mycketvillhamer

Aktiv medlem
D_R bygger LEDlampor, NightOwl
checkulater sa:
vad kostar dina lampor?
Citat D_R:

”Droppa mig ett email på nightowl@jdid.se. Jag har tänkt ett tag att fixa en hemsida, skall börja kolla mer på detta i helgen för det är många som frågar efter det. Ang priser så är detta inte satt, rent generellt så blir det såklart billigare om man har batteripack+laddare själv sedan tidigare då detta är en dyr post.
MkV är ett monster när det kommer till att suga ut batterierna på effekt.. Skall köra en del tester på detta, men troligtvis kommer jag nog inte att rekommendera ett batteri under 10Ah!”


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Satt uppe typ halva natten o kladdade med hemsidan efter som att efterfrågan på en sådan har varit stor.
Den är dock inte klar än så håll ut! men jag droppar ändå länken och håller er uppdaterade om läget!
http://jdid.se/


Vizual54

Medlem
D_R bygger LEDlampor, NightOwl
Riktigt läckra lampor. Blev sjukt sugen på en MK V. Skulle gärna beställa en + drivare. Har ett magicshine batteri och laddare. Det borde gå bra att de köra på 2s lipo också va? Har en del hardcase liggande till diverse rc-bilar.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
En blygsam uppdatering :/

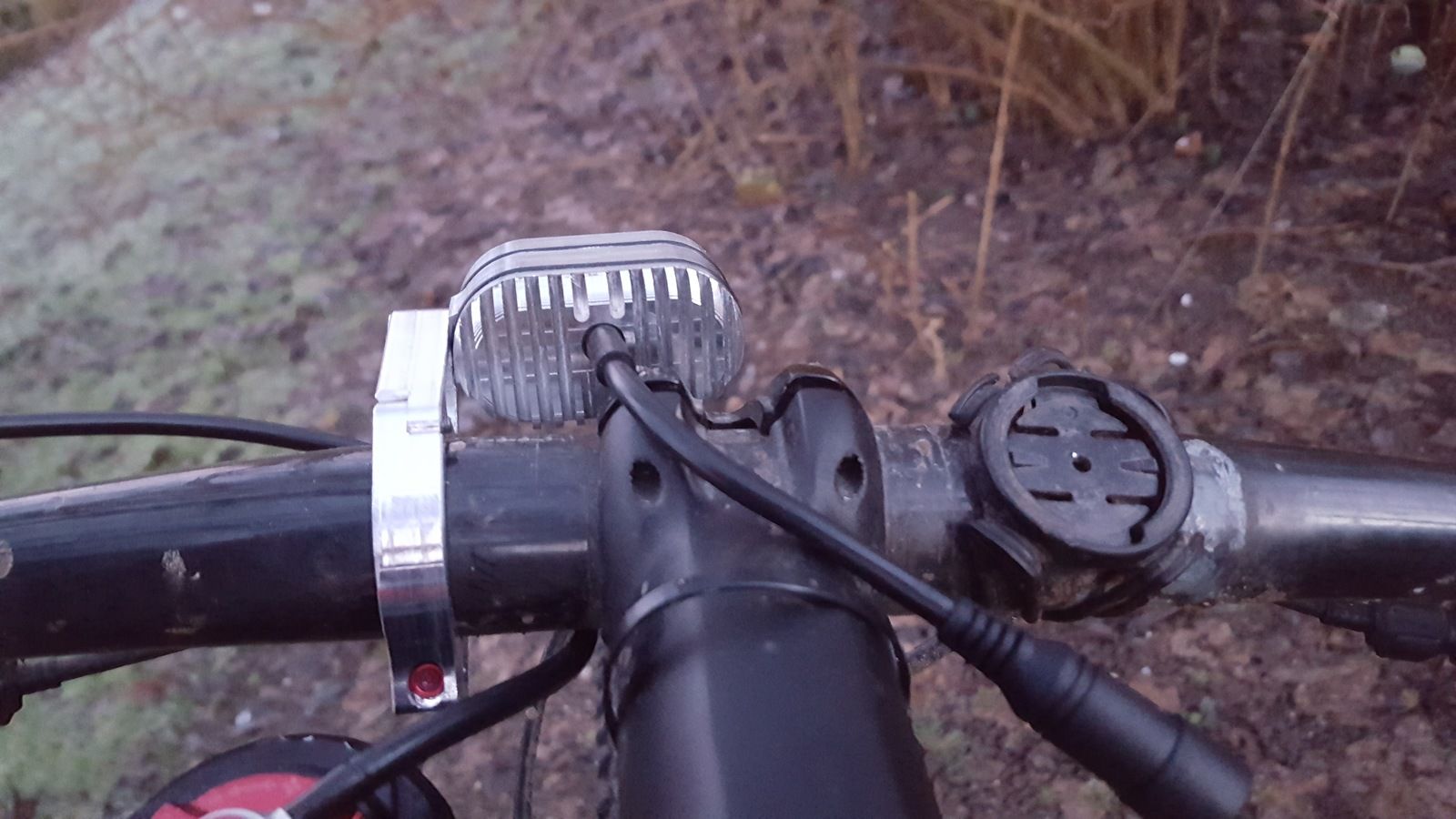

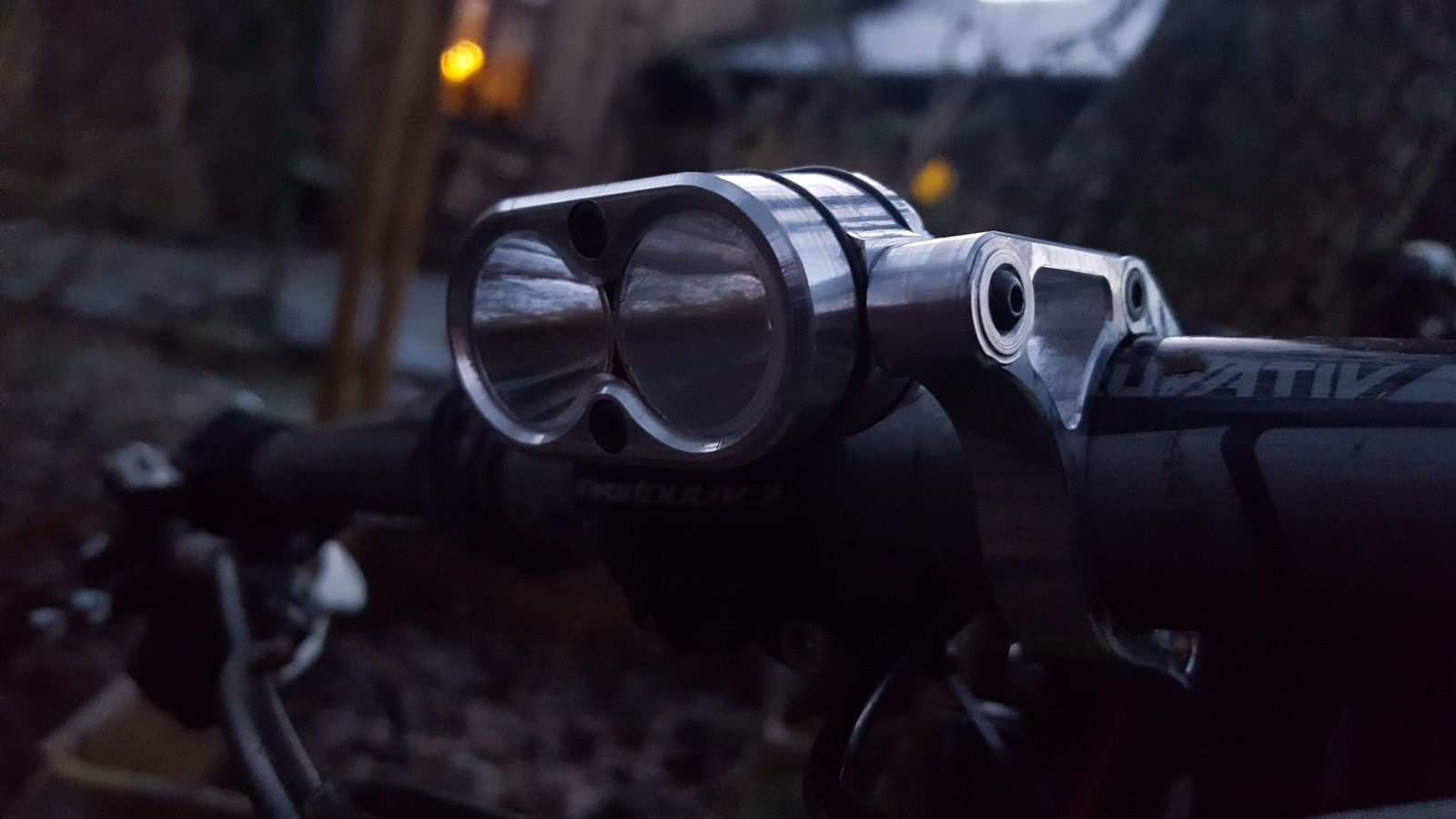

Håller på med att vidarutveckla styrfästet då någon ... klantade sig o mätte fel så passade den inte för 31.8mm styren.. bah..!
Just nu är det en lite halvpermanent lösning dvs den går att ta bort men det kräver en insexnyckel, vad tycker ni? Är quickrelease att föredra? Hur ofta tar ni av lamporna mellan kvällscyklingen?

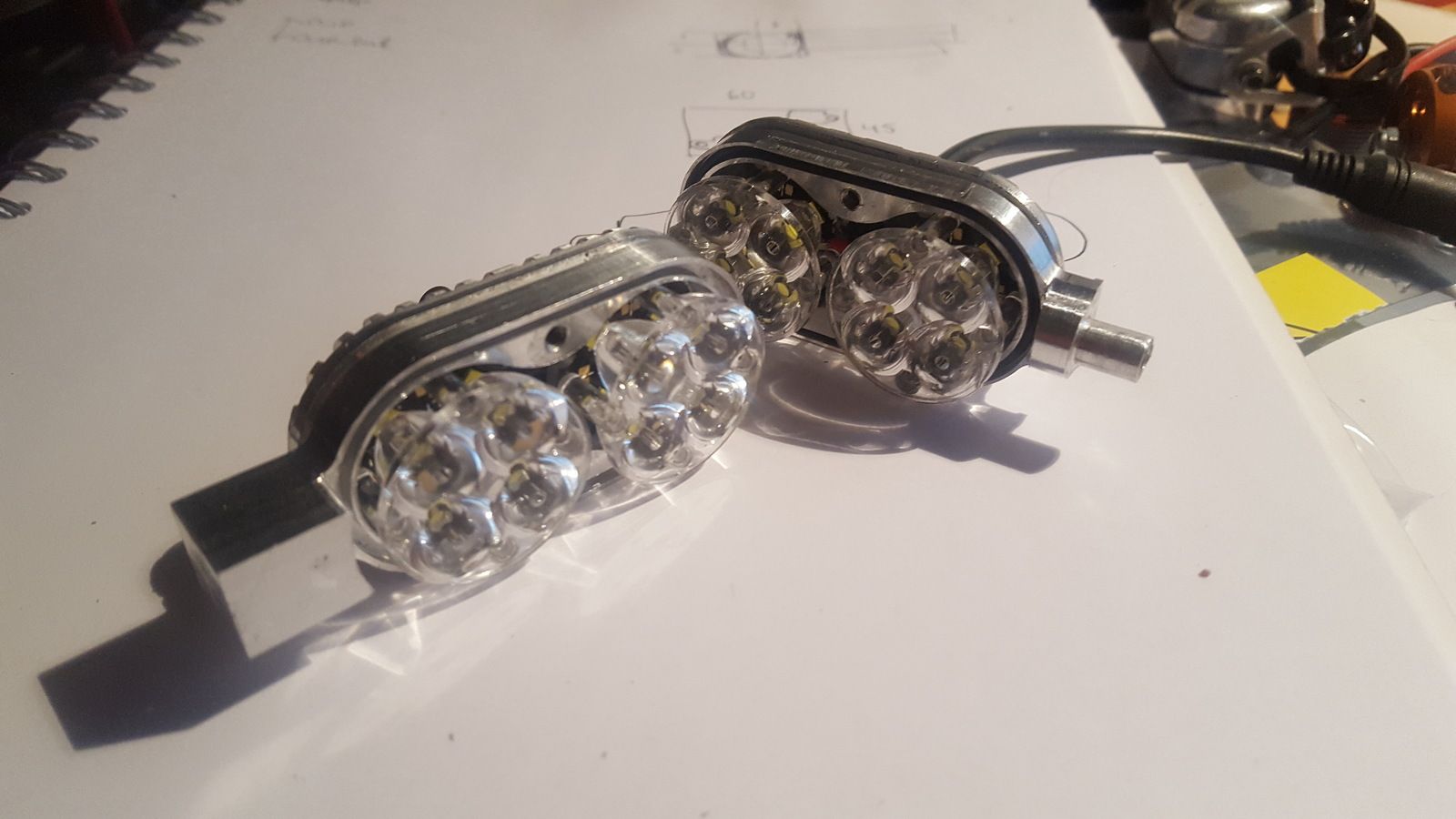

Har även precis fått ett lass kretskort så dessa skall byggas, har även fått hem lite testbatterier ifrån Kaidomain som någon länkade till i en annan tråd.


Bilagor

xyz-saft

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Ser snyggt ut.

Jag brukar montera lampan en gång på hösten, och ta bort den på våren. Så snabbfäste är inte så noga i mitt tycke. Dessutom har man ju oftast insexnycklar med sig när man cyklar.


Mycketvillhamer

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Jag gillar snabbfästen. När man väl lyckas komma ut i dagsljus tycker jag det känns gött att lämna lampor och batterier hemma utan att hålla på att skruva en massa.

Framför allt vill jag att det ska gå snabbt att ta bort lampan från hjälmen utan att behöva knipsa buntband (läs: jag efterlyser en kardborrelösning eller liknande till drivaren).


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Tack,
Det är rätt mycket enklare att göra ett 'fast' fäste än ett snabbfäste så frågan är om det är värt jobbet :)
Milas variant ser smidig ut, gjorde ett liknade fäste för några år sedan.

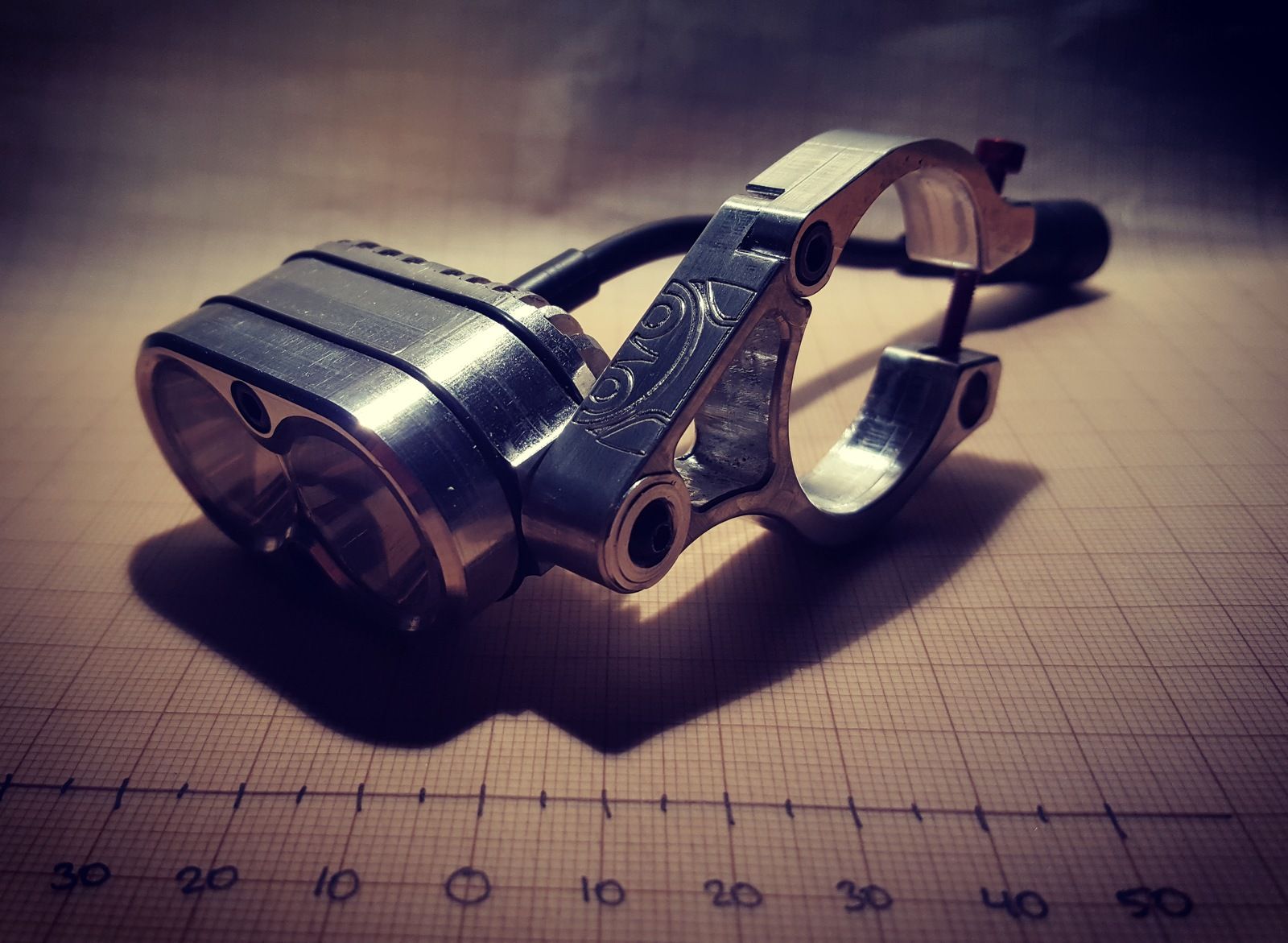

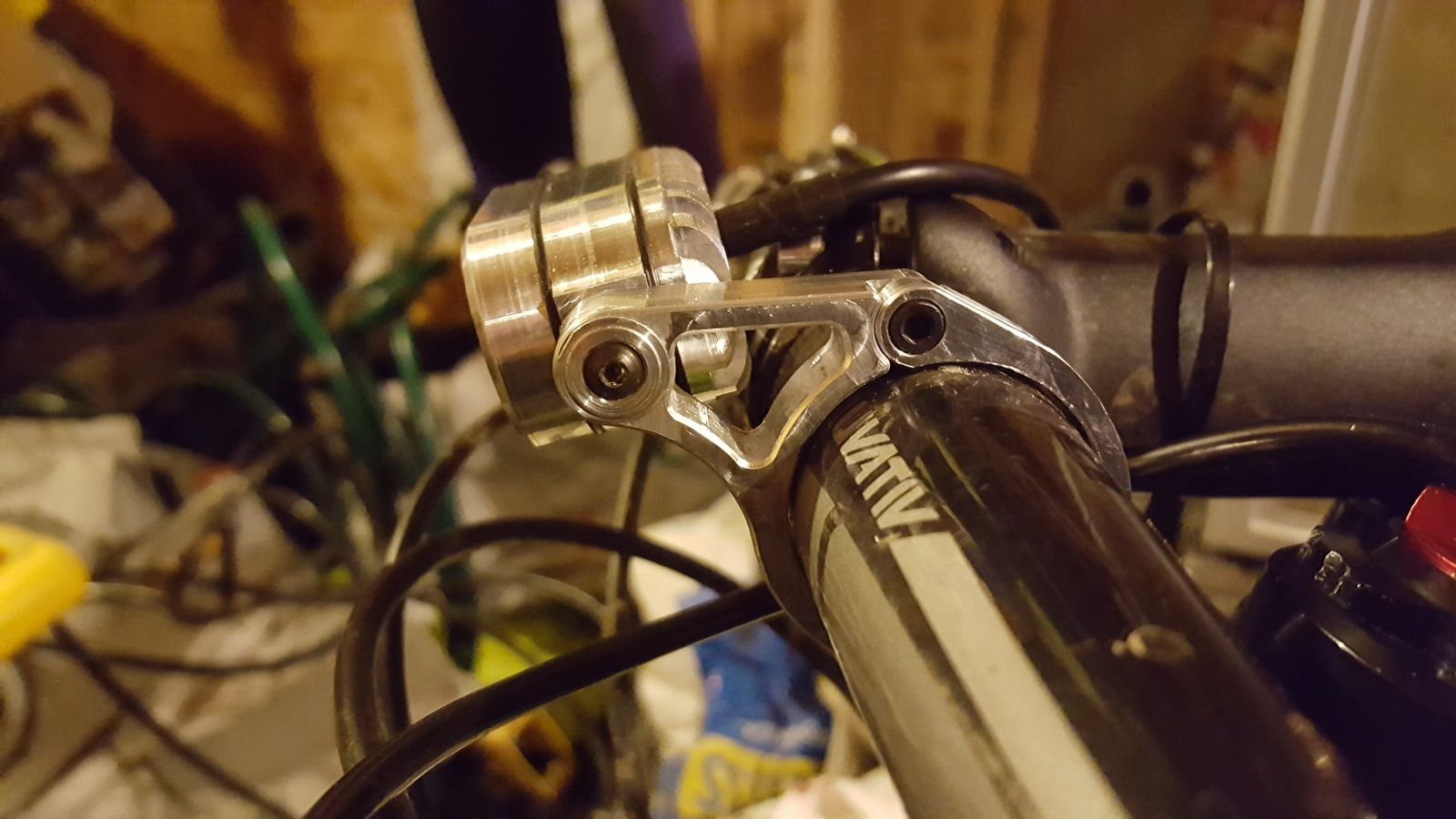

Tog mig friheten att lägga till loggan på ovansidan av fästet, fast det skulle kanske ha blivit gjort efter anodiseringen så att det hade 'poppat' lite mer :)


Bilagor

flight

Medlem
D_R bygger LEDlampor, NightOwl
Snyggt som vanligt?

Kan man göra snabbfästsfunktionen mellan fästet och lampan istället?
Kanske blir enklare konstruktion?


BjornR

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Funderat över COB? Dom större bjässarna som klarar 50-100w(150lm/w) och när dom drivs vid lägre mA(typ 5-15w) så har dom en effektivitet på 200-240lm/w. Letat efter drivare som kan ta in ~8,4v och ge ut 30-50v men inte hittat något. Kanske inte är det bästa att köra 30-50v i blöta miljöer med halvdana tätningar, men klart intressant tycker jag.


xyz-saft

Aktiv medlem
D_R bygger LEDlampor, NightOwl
BjornR sa:
Funderat över COB? Dom större bjässarna som klarar 50-100w(150lm/w) och när dom drivs vid lägre mA(typ 5-15w) så har dom en effektivitet på 200-240lm/w. Letat efter drivare som kan ta in ~8,4v och ge ut 30-50v men inte hittat något. Kanske inte är det bästa att köra 30-50v i blöta miljöer med halvdana tätningar, men klart intressant tycker jag.
Problemet med en sådan drivare borde bli att den dels kommer bli klumpig och tung, och dels kommer ha ganska taskig verkningsgrad. Sök lite boost converter om du vill läsa mer. Dessutom börjar du närma dig den övre gränsen för vad som får kallas svagström.


Freddie L

Aktiv medlem
D_R bygger LEDlampor, NightOwl

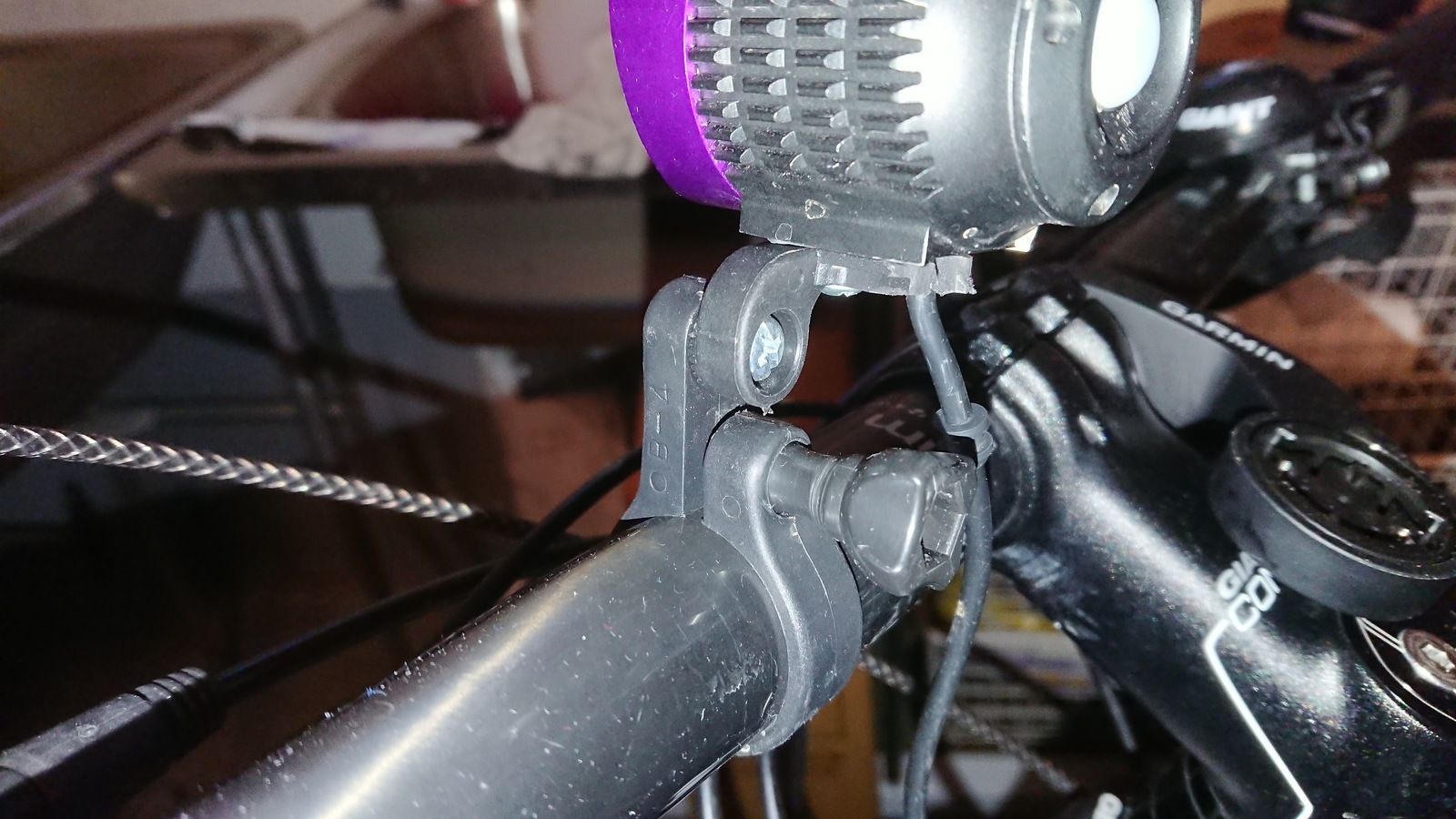

Gummisnodd a’la Magicshine? Vet att det är som att svära i kyrkan, men:

- Enkelt och billigt.
- Snabbaste höjdjusteringen.
- Lätta lampor (som du tillverkar) sitter stadigt.
- Finns redan massa hjälmfästen och annat från tredjepart.
- Osv, massa bra grejer, etc... ;-)

En(da?) nackdel är ju att det behöver vara lite pilligt att montera, extra svårt om man fryser om fingrarna. Men hittar man gummisnoddar deluxe med en ”stropp” eller litet ”handtag” i en ände blir det ju lättare.


BjornR

Aktiv medlem
D_R bygger LEDlampor, NightOwl
xyz-saft sa:
BjornR sa:
Funderat över COB? Dom större bjässarna som klarar 50-100w(150lm/w) och när dom drivs vid lägre mA(typ 5-15w) så har dom en effektivitet på 200-240lm/w. Letat efter drivare som kan ta in ~8,4v och ge ut 30-50v men inte hittat något. Kanske inte är det bästa att köra 30-50v i blöta miljöer med halvdana tätningar, men klart intressant tycker jag.
Problemet med en sådan drivare borde bli att den dels kommer bli klumpig och tung, och dels kommer ha ganska taskig verkningsgrad. Sök lite boost converter om du vill läsa mer. Dessutom börjar du närma dig den övre gränsen för vad som får kallas svagström.
Äsch cob kanske är överdrivet nu när jag kollade upp XHP70 och visar sig att cree har kommit ut med XHP70.2! Blev ju typ sugen själv att bygga en lampa nu när jag tittade på XHP70.2 spec, 150lm/w@29w!

http://www.cree.com/led-components/products/xlamp-leds-arrays/xlamp-xhp70-2

Senast ändrad:

fredrik168

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider sa:
Tack,
Det är rätt mycket enklare att göra ett 'fast' fäste än ett snabbfäste så frågan är om det är värt jobbet :)
Milas variant ser smidig ut, gjorde ett liknade fäste för några år sedan.
Tog mig friheten att lägga till loggan på ovansidan av fästet, fast det skulle kanske ha blivit gjort efter anodiseringen så att det hade 'poppat' lite mer :)
Om du gör så att en goproskruv passar istället för insexskruven så blir det ju nästan snabbfäste och man kan välja om man vill ha insex eller goprosnabbt!!


Kristoffer

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Varför inte bara ett gopro fäste på undersidan av lampan?

Enkelt att flytta och gopro fästen finns det massa varianter av redan?


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Ok, tack för bra input!
Mina tankar ang goprofästena går lite såhär.

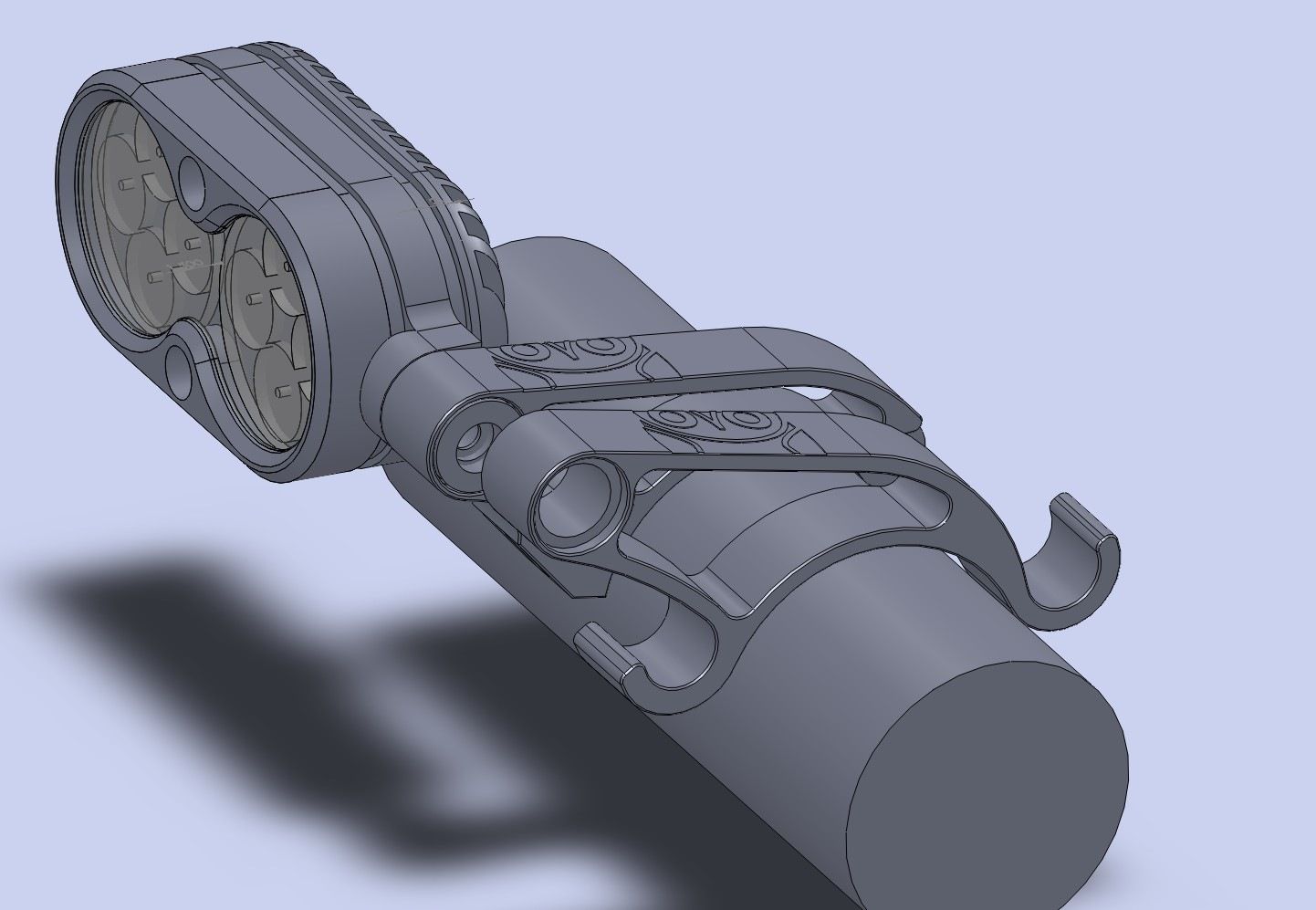

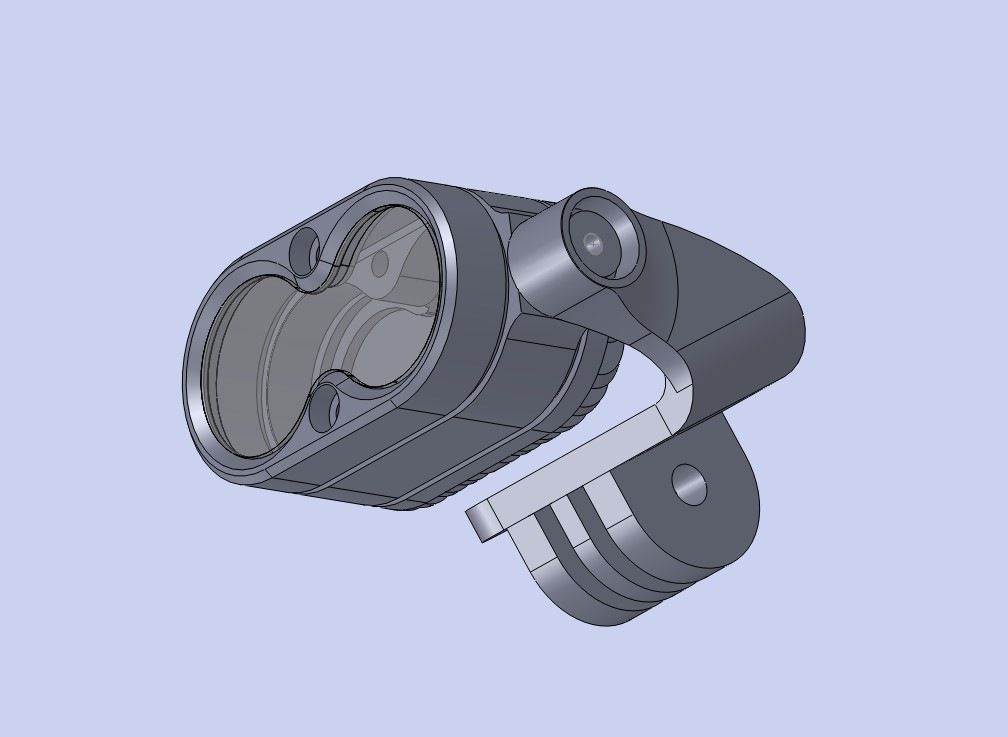

Visst, de är smarta och finns ett gäng olika utförande där det finns nästan ett fäste för allt, men. Det är inte i min linje när det kommer till närliggande produktion/tillverkning eller designmål. Jag har ett konceptfäste som passar till goprofästena, men jag vill inte gå hela vägen ute och designa så att det passar rakt av direkt på lampan. Anledningen till detta är att NightOwl lamporna kan monteras på styren/hjämar/pannband/ridhjäm osv med mina fästen, vill man använda t.ex befintliga goprofästen skall man såklart kunna detta mha en goproadapter.


Bilagor

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Ok, jag kunde inte hålla mig :)

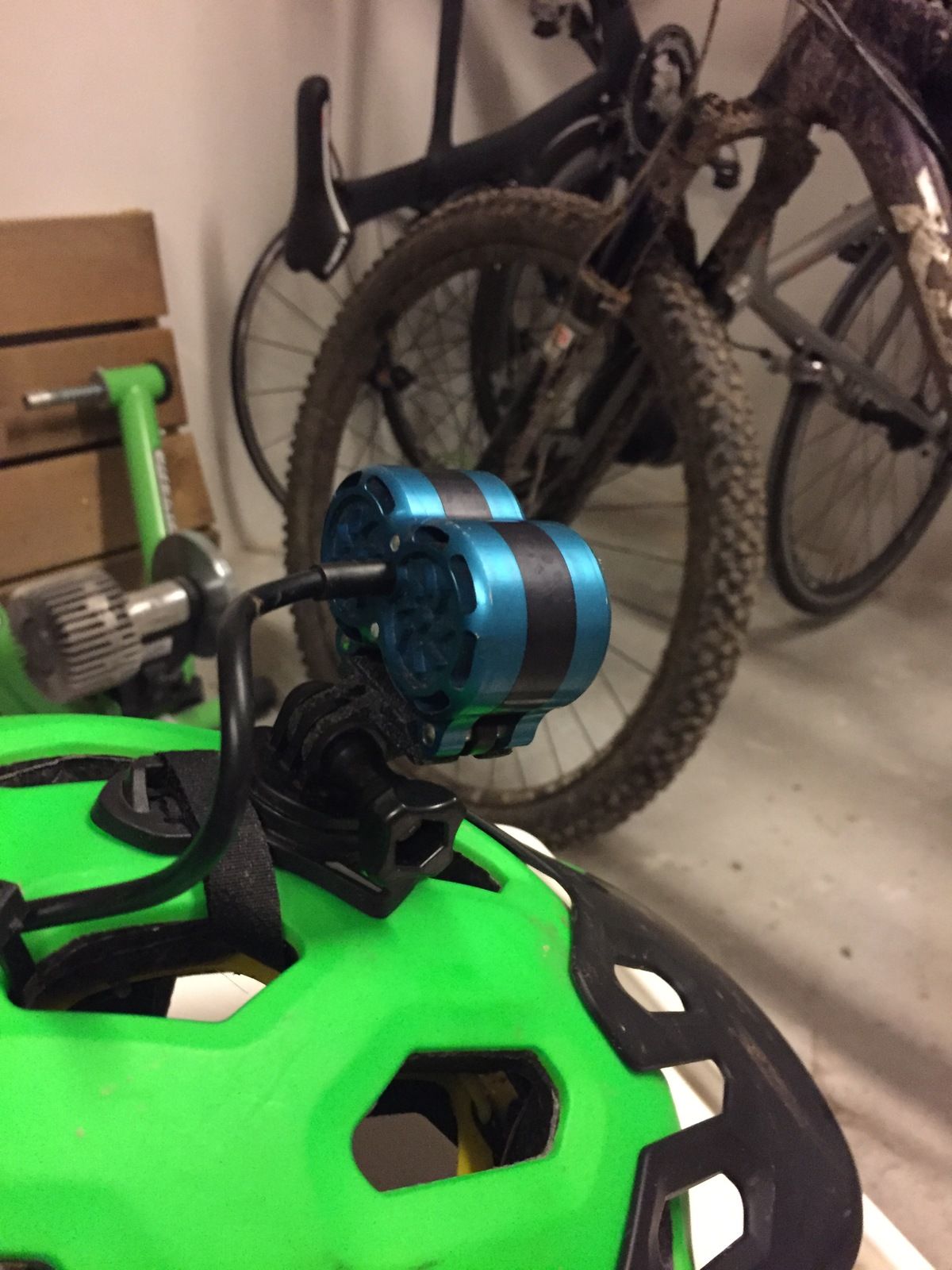

Ett enkelt snabbfäste med gummitåt på g. Får se om gummibandet lyckas hålla det på plats i stökig miljö.


Bilagor
