D_R bygger LEDlampor, NightOwl

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Tack för din input!
Ser ut som att den sitter som ett smäck i ditt inbyggda hjälmfäste :D
Tar till mig tipset om kardborrebandet, det verkar smidigt och jag vet fler som har användt samma lösning. Blir nog så i framtiden att jag skeppar med en kardborre på drivaren om drivaren kommer att fortsätta sitta där den gör.
Har en del planer på att lägga den i batteripaketet där den inte tar mer plats än nödvändigt och då ha en trådlös knapp för att byta ljuslägen.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Om du har förslag på någon lämplig reflektor är jag intresserad, jag har gått bet på detta och har inte kunskapen eller tiden att utveckla en egen reflektor


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Händer tyvärr inte så mkt här just nu, familjesitutationen har förändrats lite :)
Kan dock bjussa på två filmsnuttar ifrån när jag var ute i helgen.

Skall försöka få tag i en bättre kamera tills nästa gång ;)


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Sohl, skicka mail till Info snabel 'a' nightowllights.se (utan mellanslag :))
har en hemsida men den är skräp, www.jdid.se

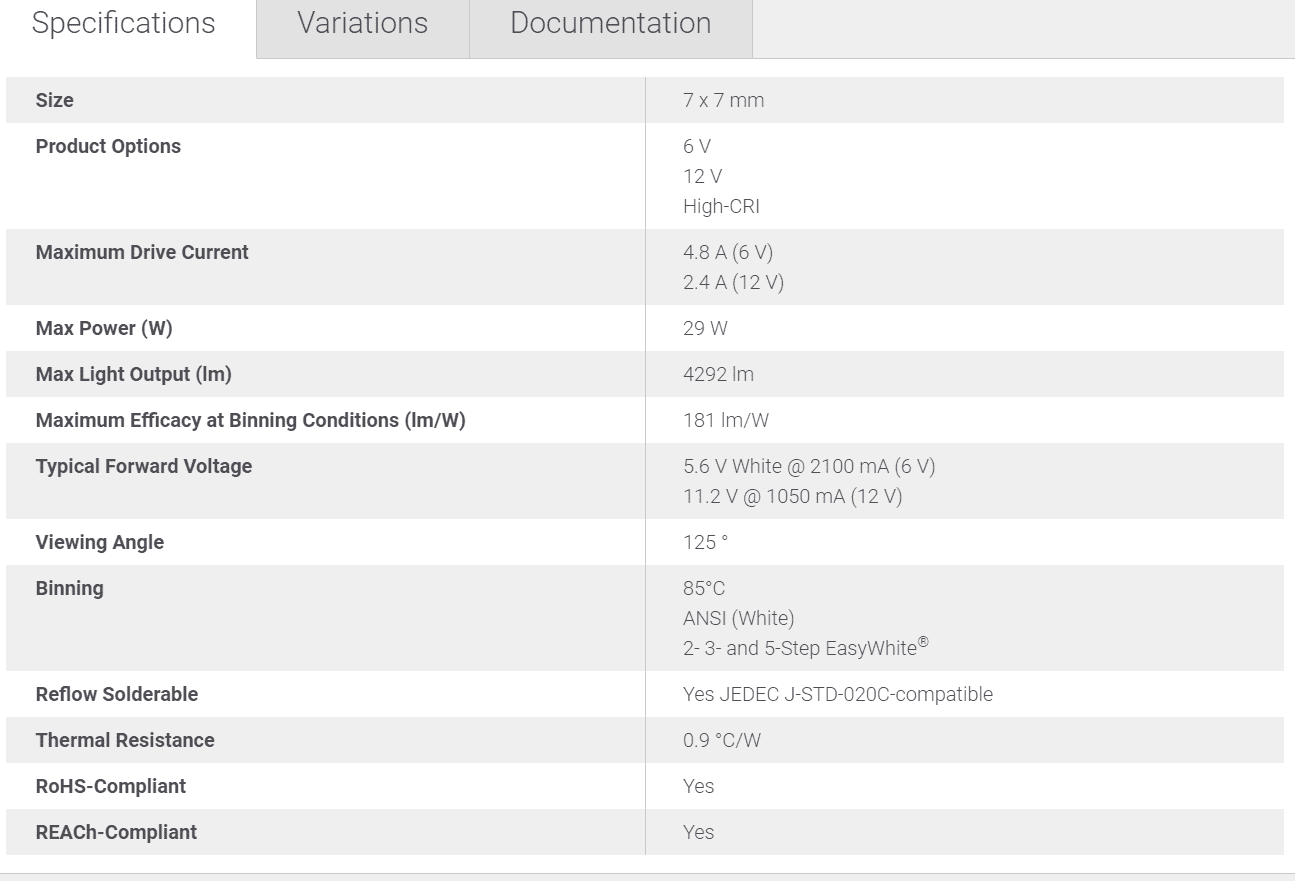

har hittat nya dioder ifrån Cree på 4292lm stycket i samma format som tidigare modeller, skall bli spännande att testa :8


Senast ändrad:

pd.jansson

Ny medlem
D_R bygger LEDlampor, NightOwl
Fina lampor!

Kör ju lite enduro (motorcykel) och cyklar MTB själv och det är ju skoj med lyse! Finns det någon tanke med att ha lamporna så långt fram på skärmen? Ser nästan ut som det kan bli risk för bländning? Och sen blir det en del vikt långt fram på hjälmen. Vanligare är ju att nyttja fästhålen till skärmen och ha lamporna centrerade över huvudet.

Har också tittat på XHP70 men man blir ju lite orolig över värmen! Så mycket mer ljus (värme) på samma fotavtryck men det kanske funkar!

Börjar också inse att det inte längre är mängden ljus som är kritisk utan hur man sprider det, får du till spridning bra med bara 2 linser?

/Daniel

Senast ändrad:

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl

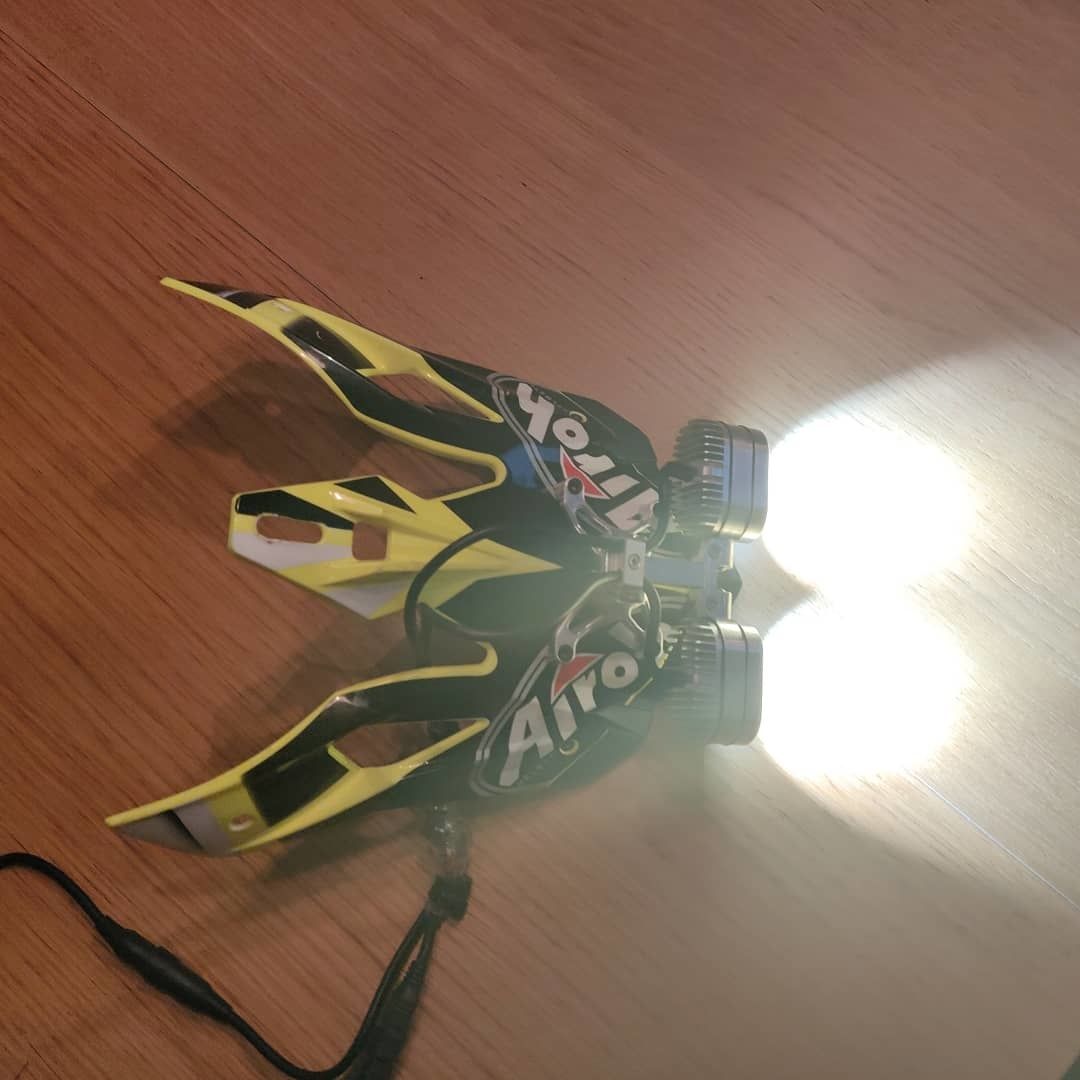

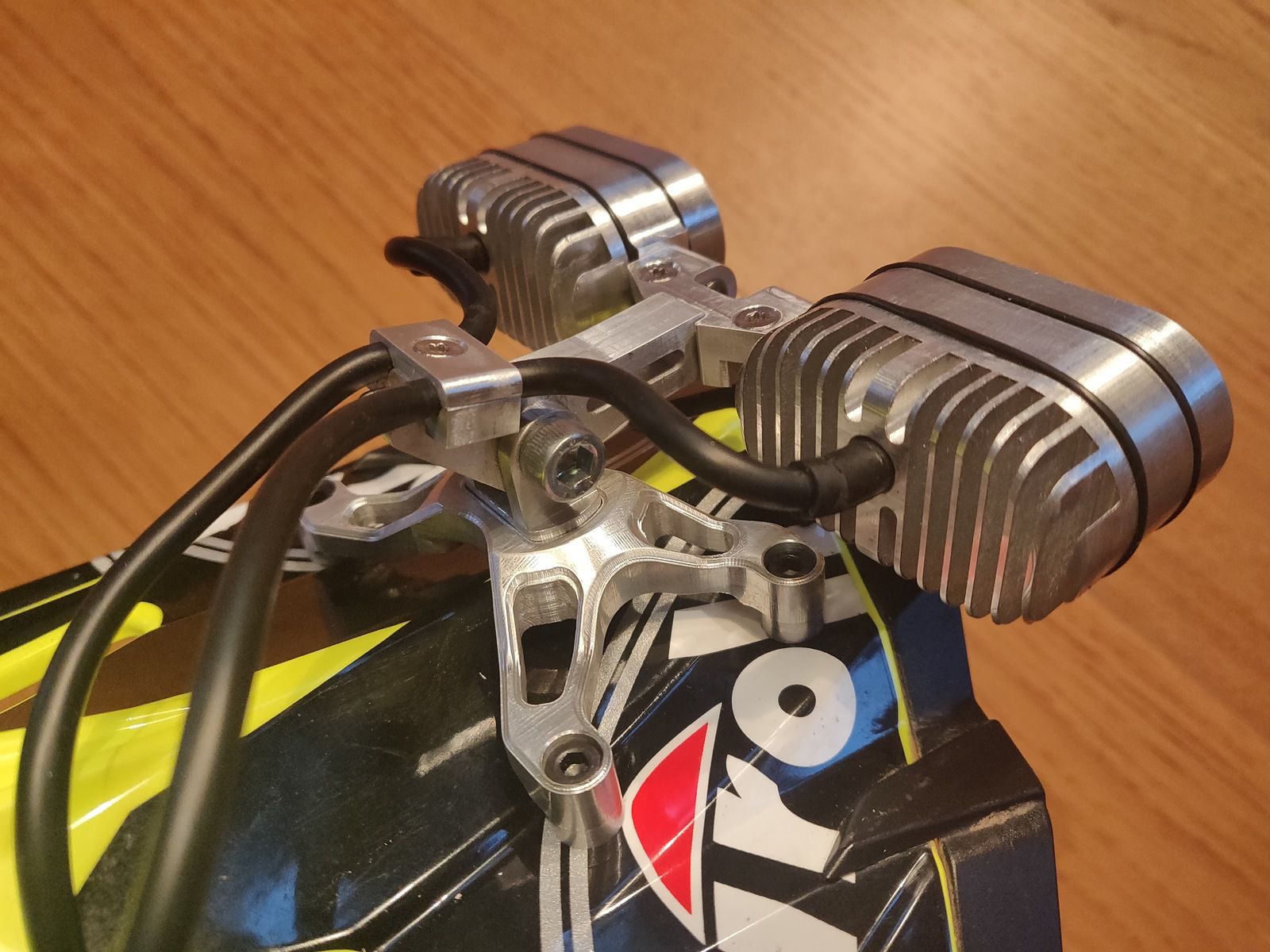

Jo, anledningen till att de sitter på skärmen är för att få ner den totala bygghöjden för att inte fastna i grenar vid skogskörning. De sitter placerade precis bakom skärmkant så inget ströljus kommer bakåt och ev. bländar åkaren. En annan anledning till att sätta den på skärmen var att jag kunde göra ett stabilt fäste utan att klydda med fästhålen till skärmen, enkelt att plocka av och sätta på en annan skärm när ljusrampen inte behövs. Enligt kunden så märktes inte vikten av, setupen väger knappt 160g.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Har tyvärr inte hänt så mycket på den senaste tiden. Familjen tar upp en del tid, med all rätt. Dock fick jag iallafall lite tid för mörkerkörning vilket triggade utvecklingen igen. Ny batterilevenratör och utvärderingsexemplar på g in, ny cnc-fräs utvecklas och en lasergraverare ligger i inköpskorgen.


Bilagor

Belse

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider sa:
Sohl, skicka mail till Info snabel 'a' nightowllights.se (utan mellanslag :))
har en hemsida men den är skräp, www.jdid.se
har hittat nya dioder ifrån Cree på 4292lm stycket i samma format som tidigare modeller, skall bli spännande att testa :8
Är det XHP 70.2 som du har kollat på? Två st sådana lampor med 2 dioder i varje, med så enkel drivkrets som möjligt, ska drivas med 12 v från motorcykel med en vanlig vippkontakt för av och på monterad på styret så behövs inga olika effektlägen eller manöverknapp på lampan. Kan du ta fram något sådant så är jag intresserad...


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Har ett gäng XHP7.0-2 liggandes på bordet, reflektorer är på gång hem, har dock inte hittat ngt vettigt i storlek på reflektorn. Om det skall sitta på hojjen är kanske reflektorstorlek något större bekymmer. Återkommer när jag fått hem grejorna


Belse

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider sa:
Har ett gäng XHP7.0-2 liggandes på bordet, reflektorer är på gång hem, har dock inte hittat ngt vettigt i storlek på reflektorn. Om det skall sitta på hojjen är kanske reflektorstorlek något större bekymmer. Återkommer när jag fått hem grejorna
Ska sitta på hjälmen. Kör med 2 st 70mm Mila-hus nu, med Osram Xenon i. Har tittat lite på Kaidomains lampa BL70 som använder Xhp-dioden, men är lite skeptisk till dom färdiga lamporna då dom har en massa onödiga effektlägen som inte behövs när man matar från mc:n, och så styr dom oftast inte ut tillräckligt med effekt till dioden för att utnyttja kapaciteten som finns.

D_R bygger LEDlampor, NightOwl
Skulle också verkligen uppskatta bilder! Kör en enklare ledx idag som jag förvisso är nöjd med men de kostar ju skjortan. Vore grymt med ett test och bilder! Kom igen!


Belse

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Xml eller xhp-dioder? 2 st sådana med ett Gopro-fäste på undersidan istället gör sidofästet, och med en simpel elektronik utan en massa olika lägen, bara full effekt från en extern vippbrytare på styret och matning med 12-14 V vore kanon...


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl

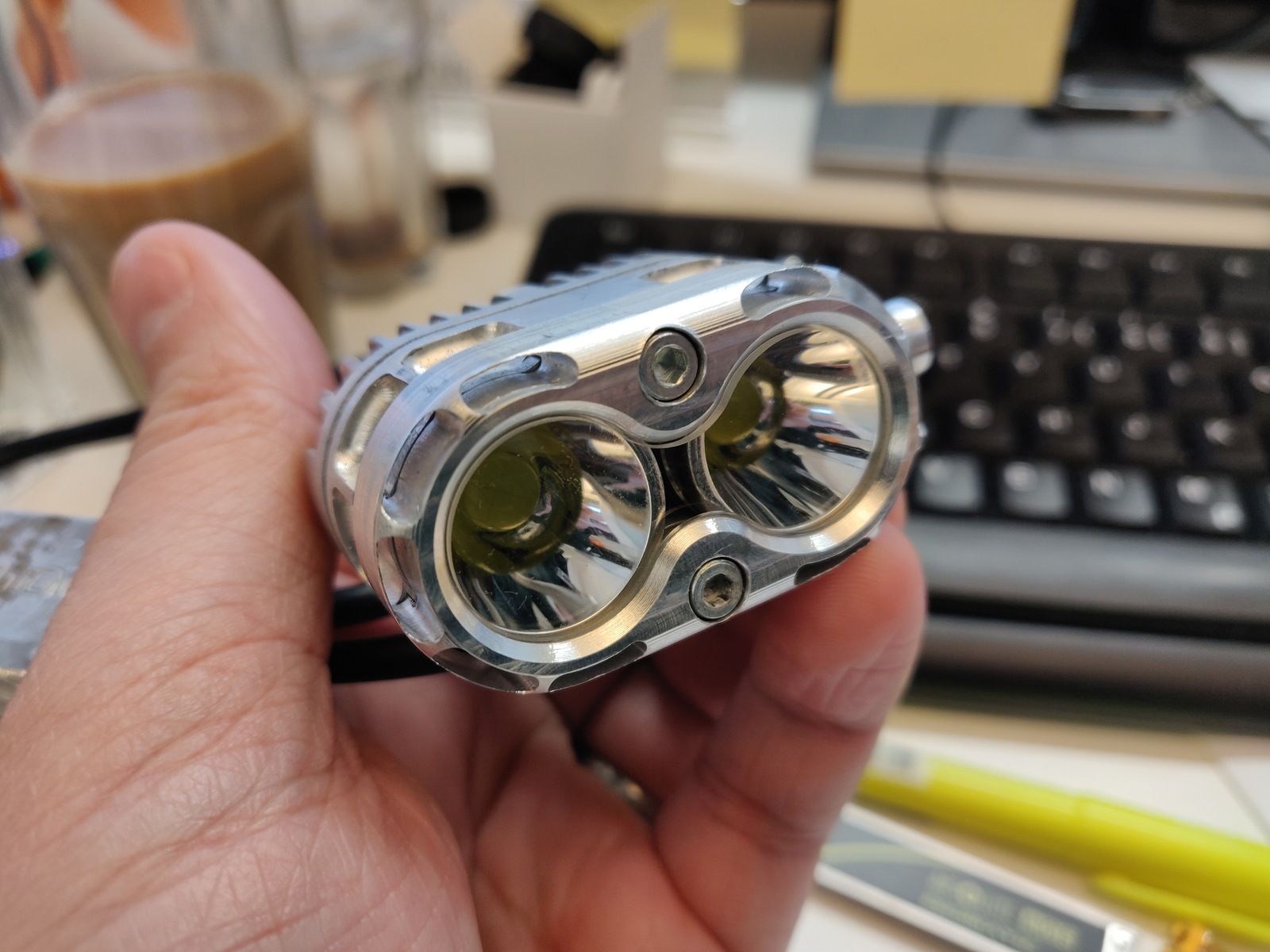

Börjar fylla ut min portfolio med lite olika modeller. både xml, xhp,xpg dioder i olika konfigurationer.
Skall försöka ta bilderna i veckan, så ni får hålla er lite till :)


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Kommer ta lite jämnförelsebilder i helgen, lägger upp de bilderna här sedan så kan du se. Det är 2st MkIV.or dvs 2x2000lm. Just denna modell blev ett specialjobb då infästningen skulle passa att montera på hjälmskärmen. håller på med att vidarutveckla denna och priset kommer ligga runt 4700:- ex batteri


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl

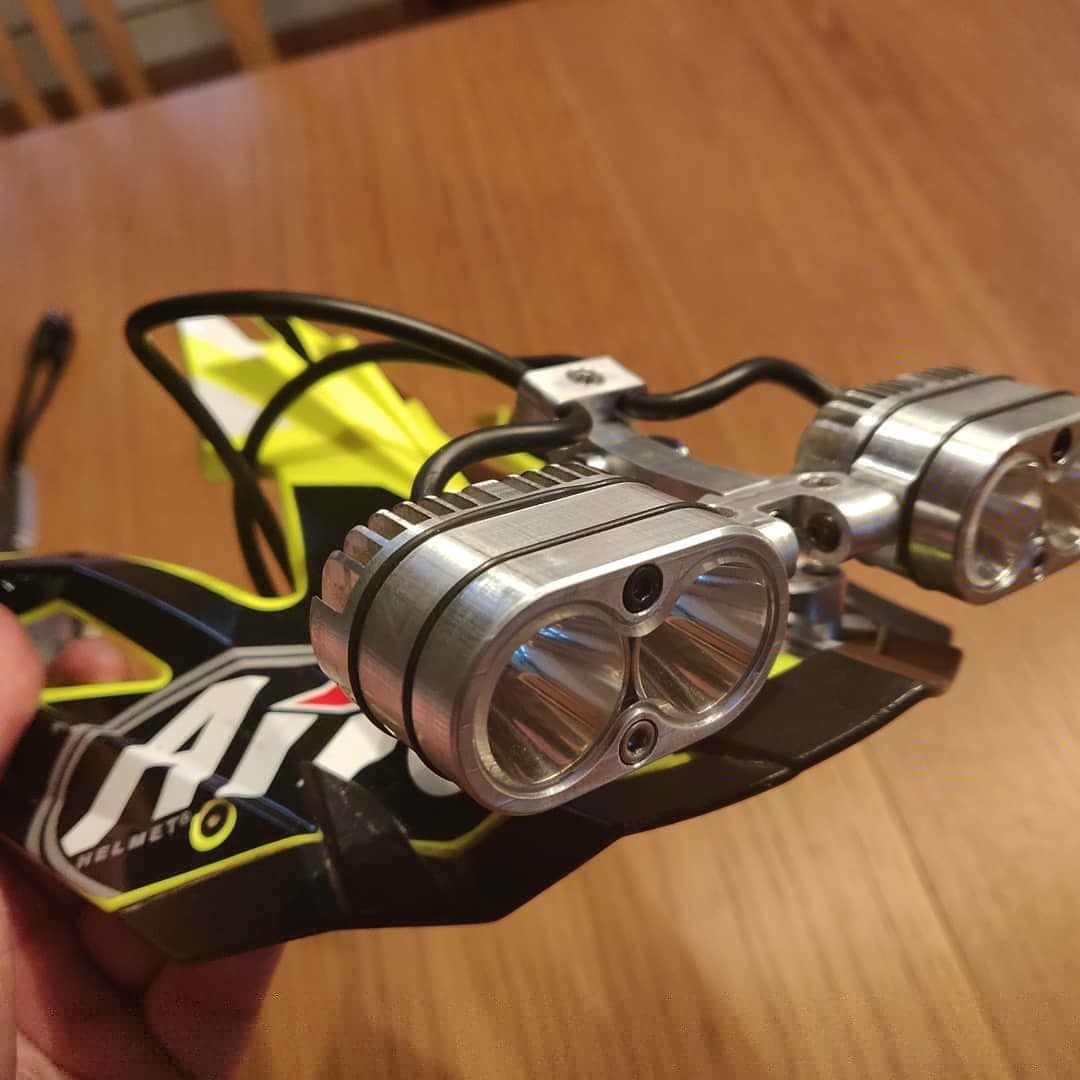

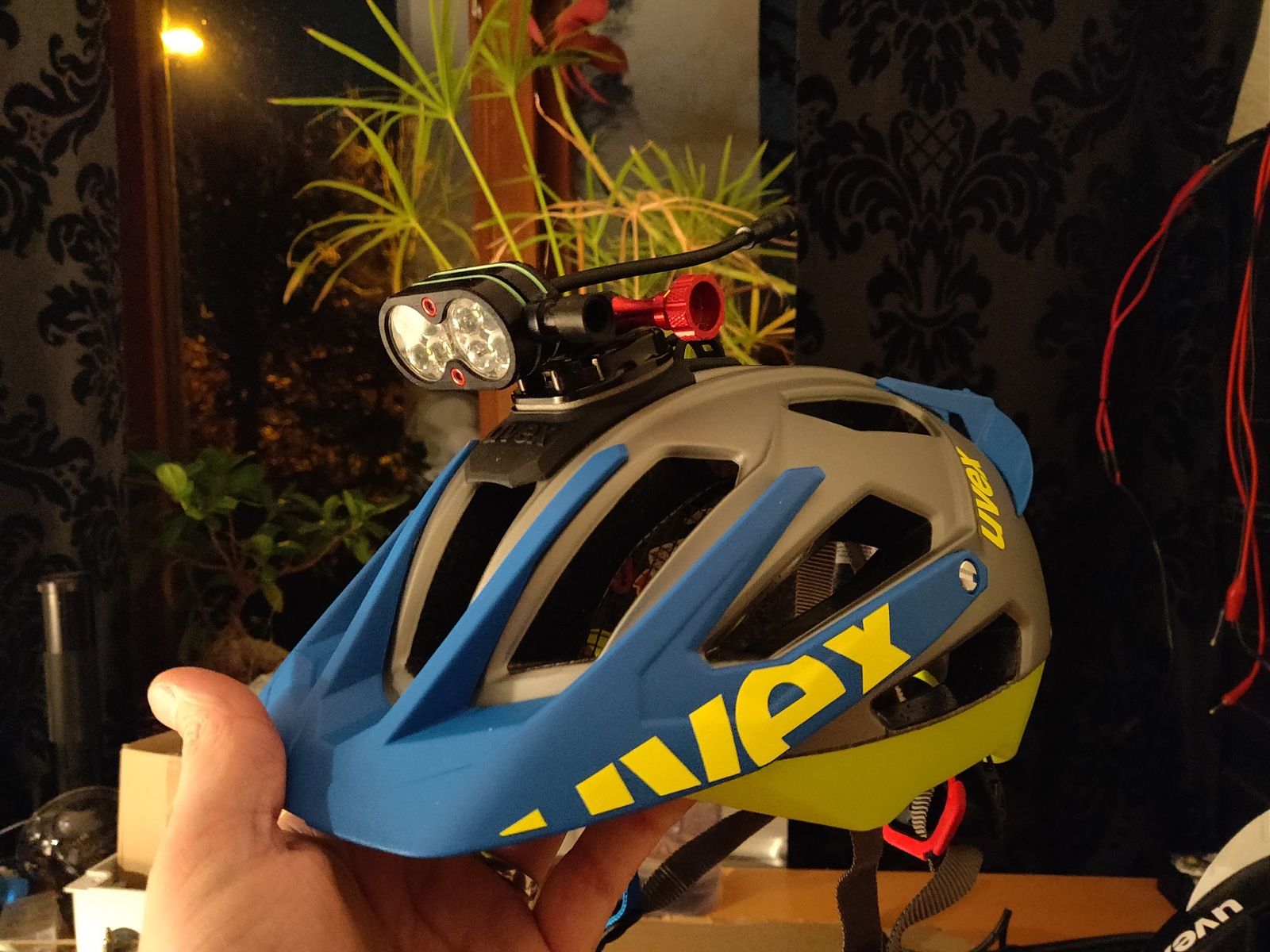

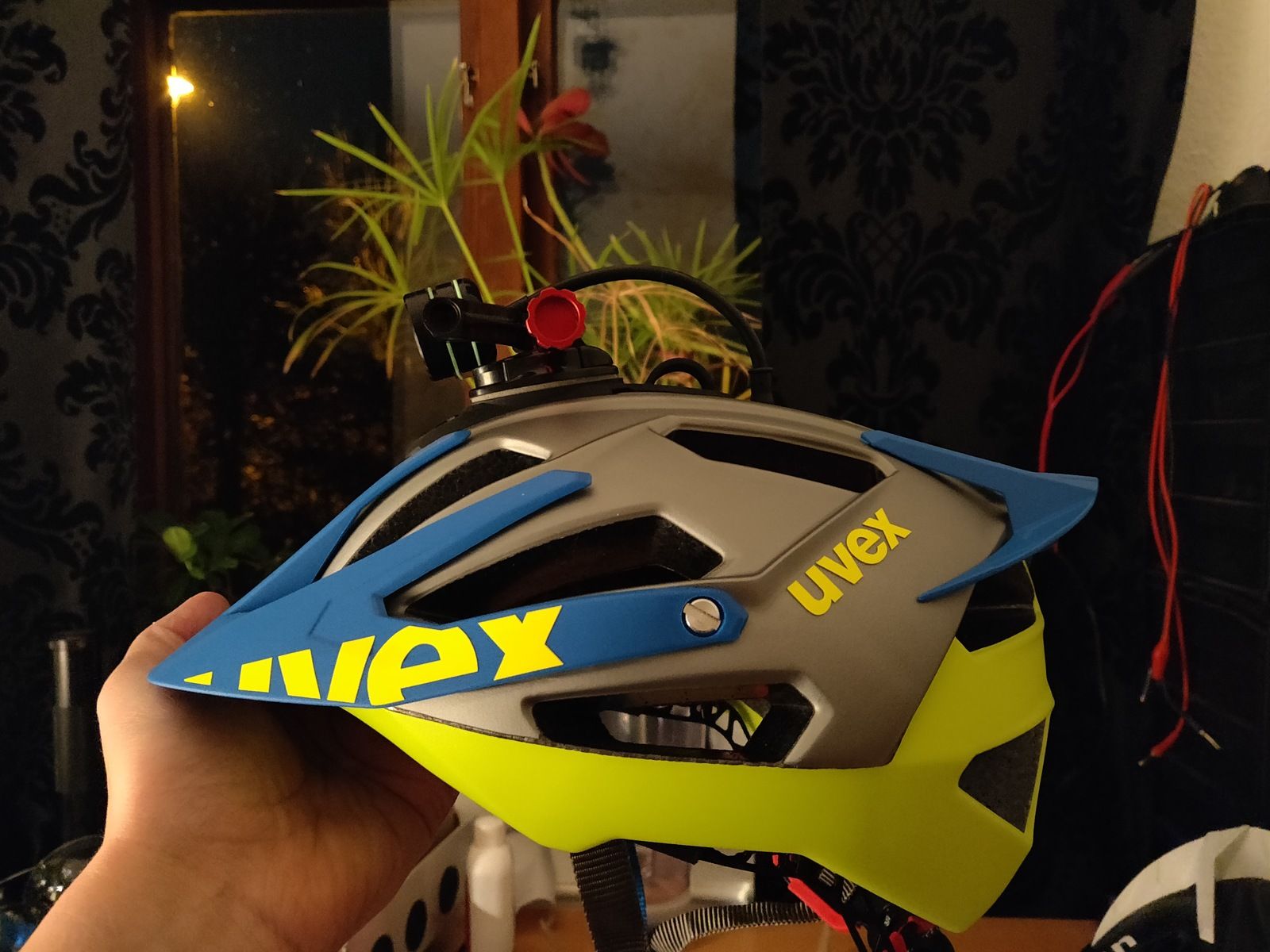

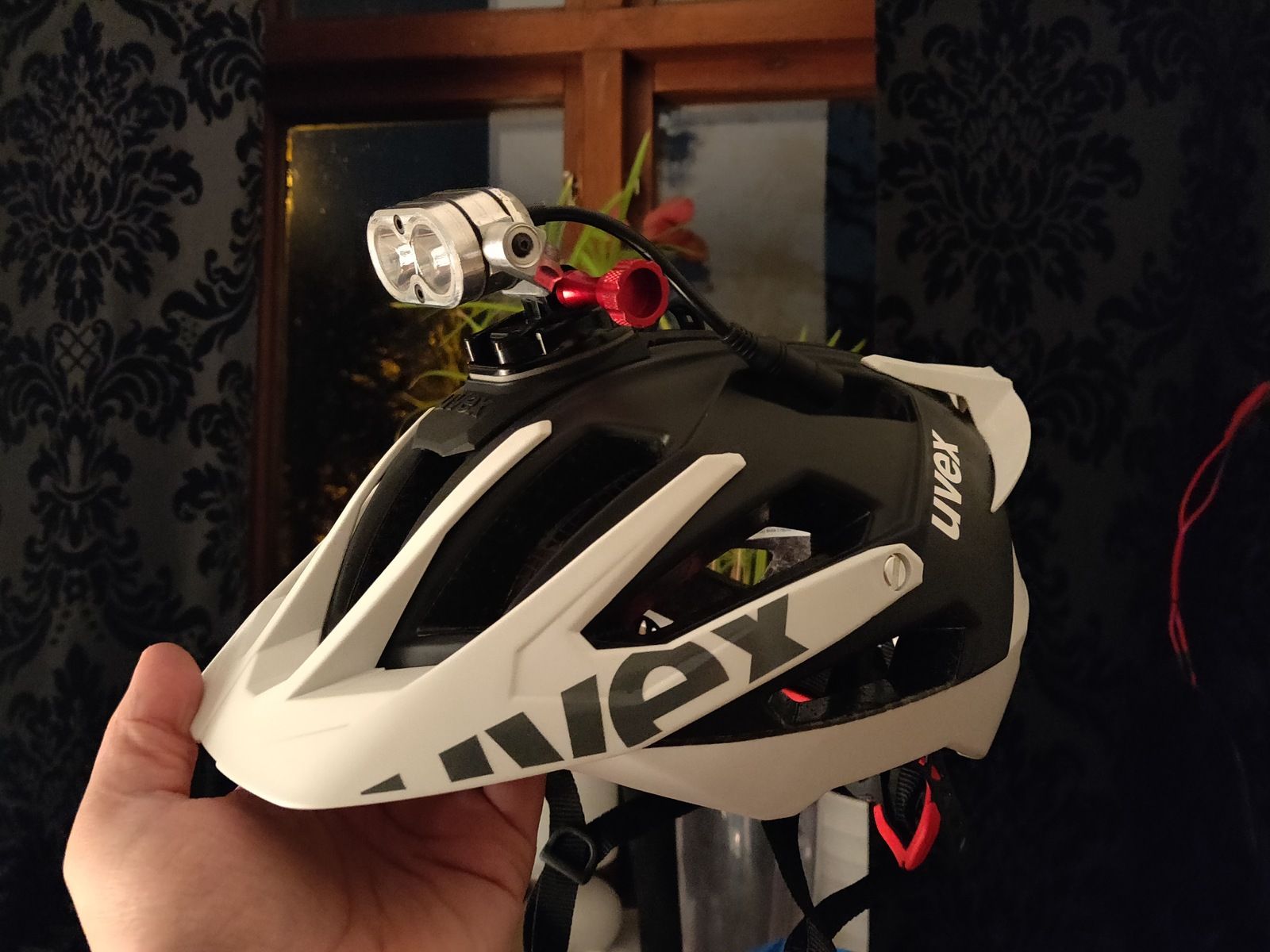

Har påbörjat en dialog med Uvex för ett eventuellt samarbete där jag skulle kunna erbjuda ett helt kitt ink hjälm med ett smart lampfäste.
Mer om detta senare.
Jobbar dessutom på att få ner bygghöjden rejält för att få en slimmare design som är mer skyddad mot grenar och annat.


Bilagor

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl

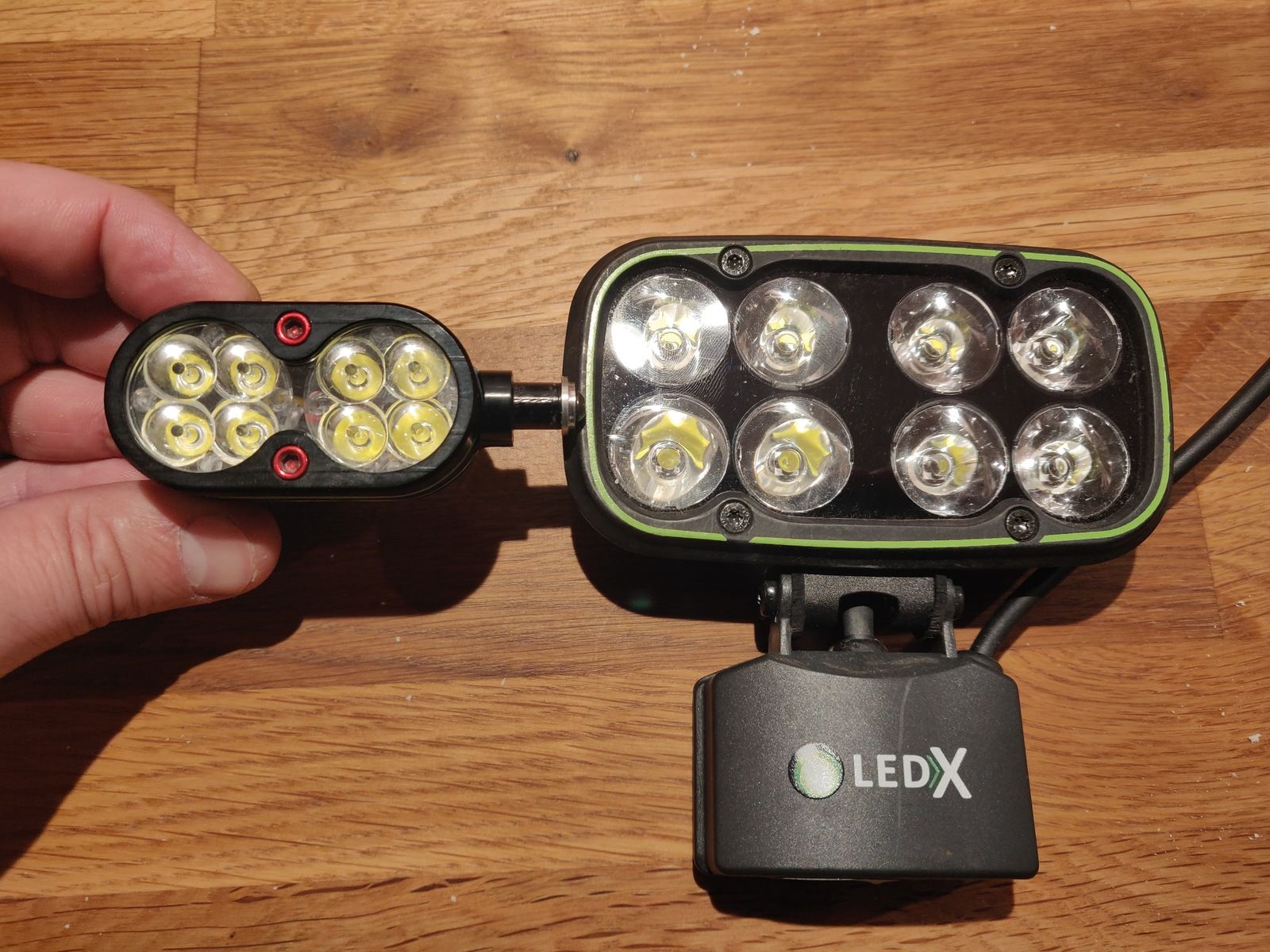

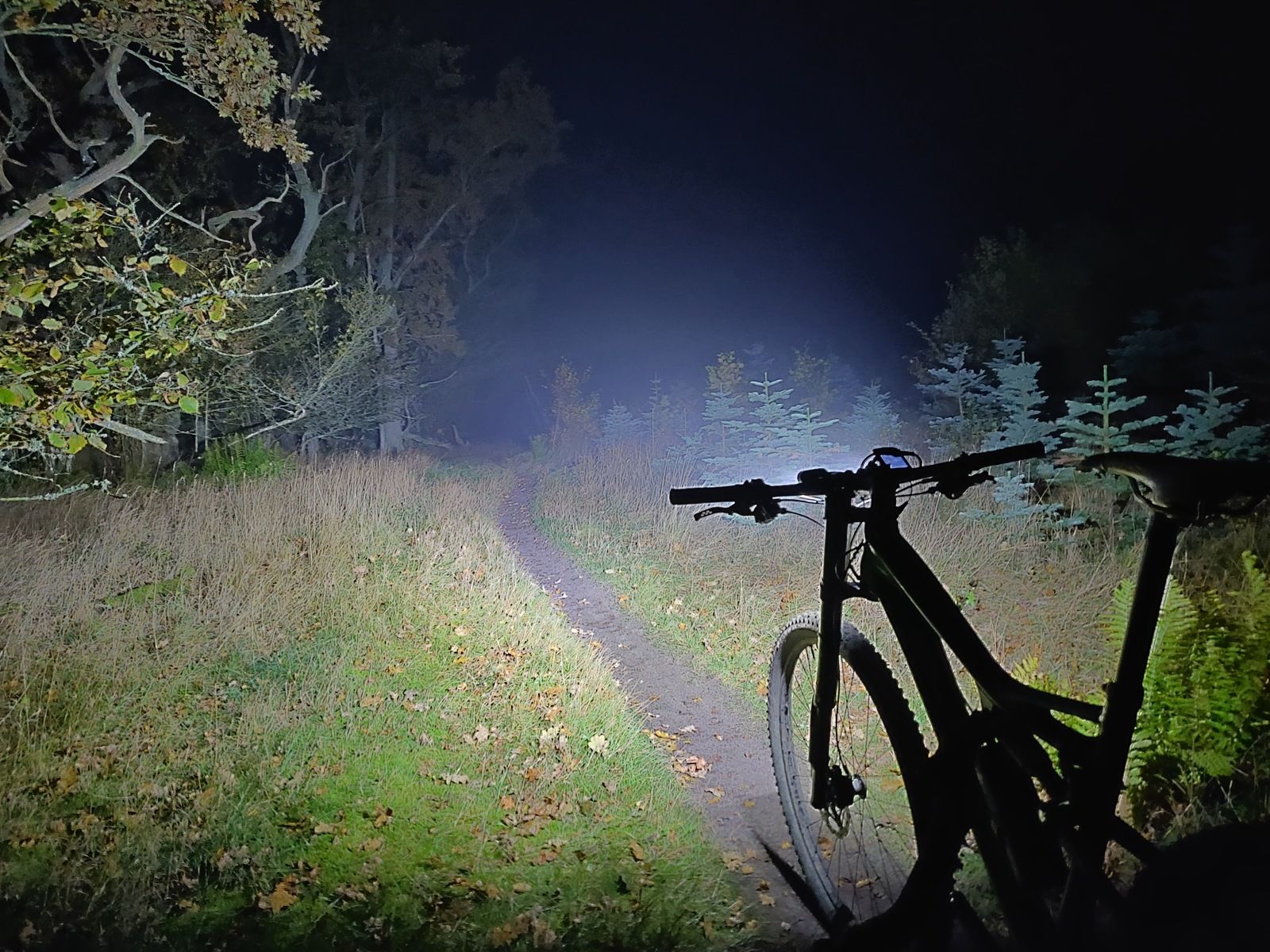

Här kommer lite jämnförelsebilder mellan MkIV (enduroversion), dubbla MkV för styrmontage och en stark konurrent Ledx Cobra ( moddad med 6st spot reflektorer)

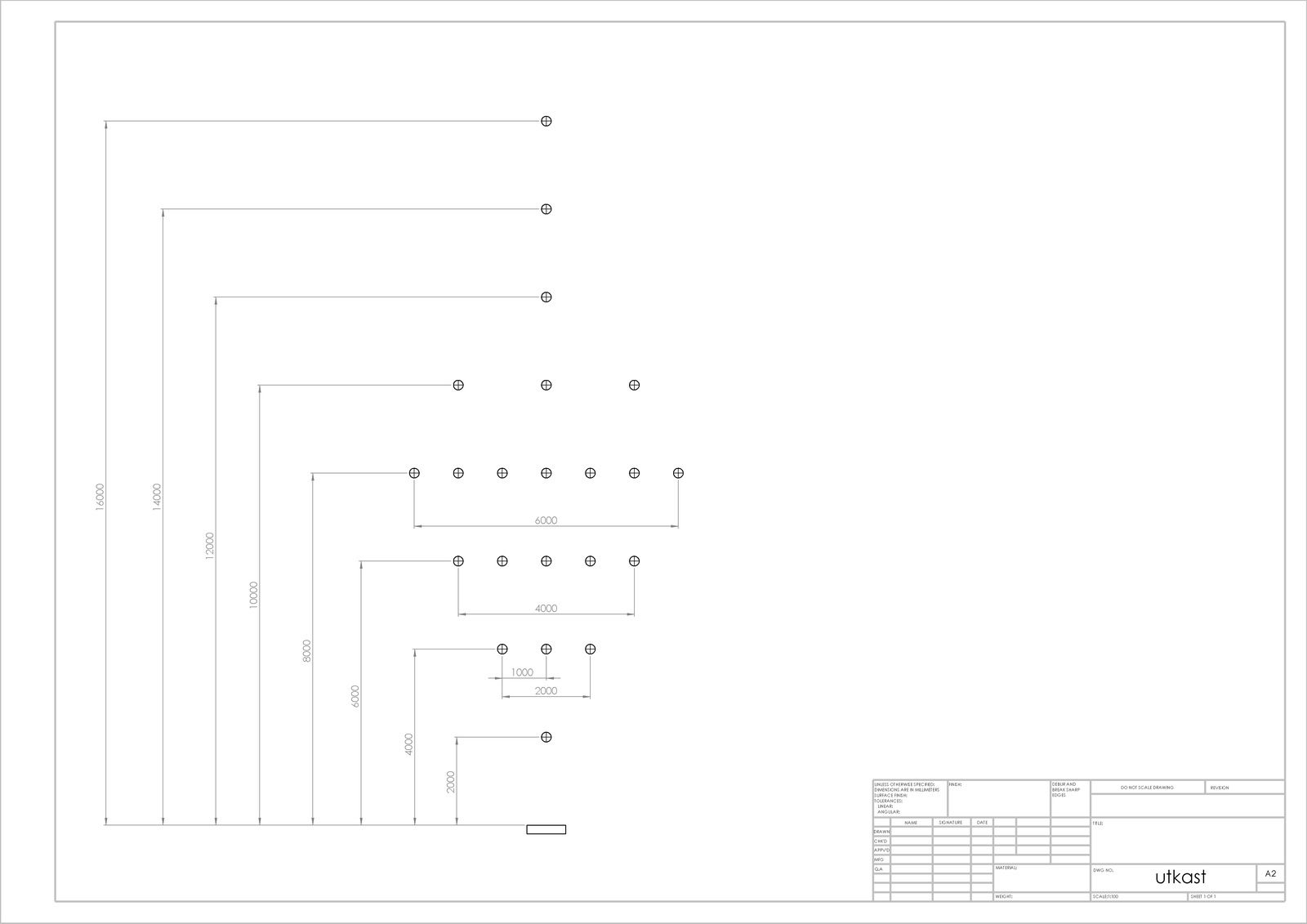

Konerna är satta med 2m mellanrum upp till 16m, 6m på det bredaste stället ( 10m ut)



Först ut,

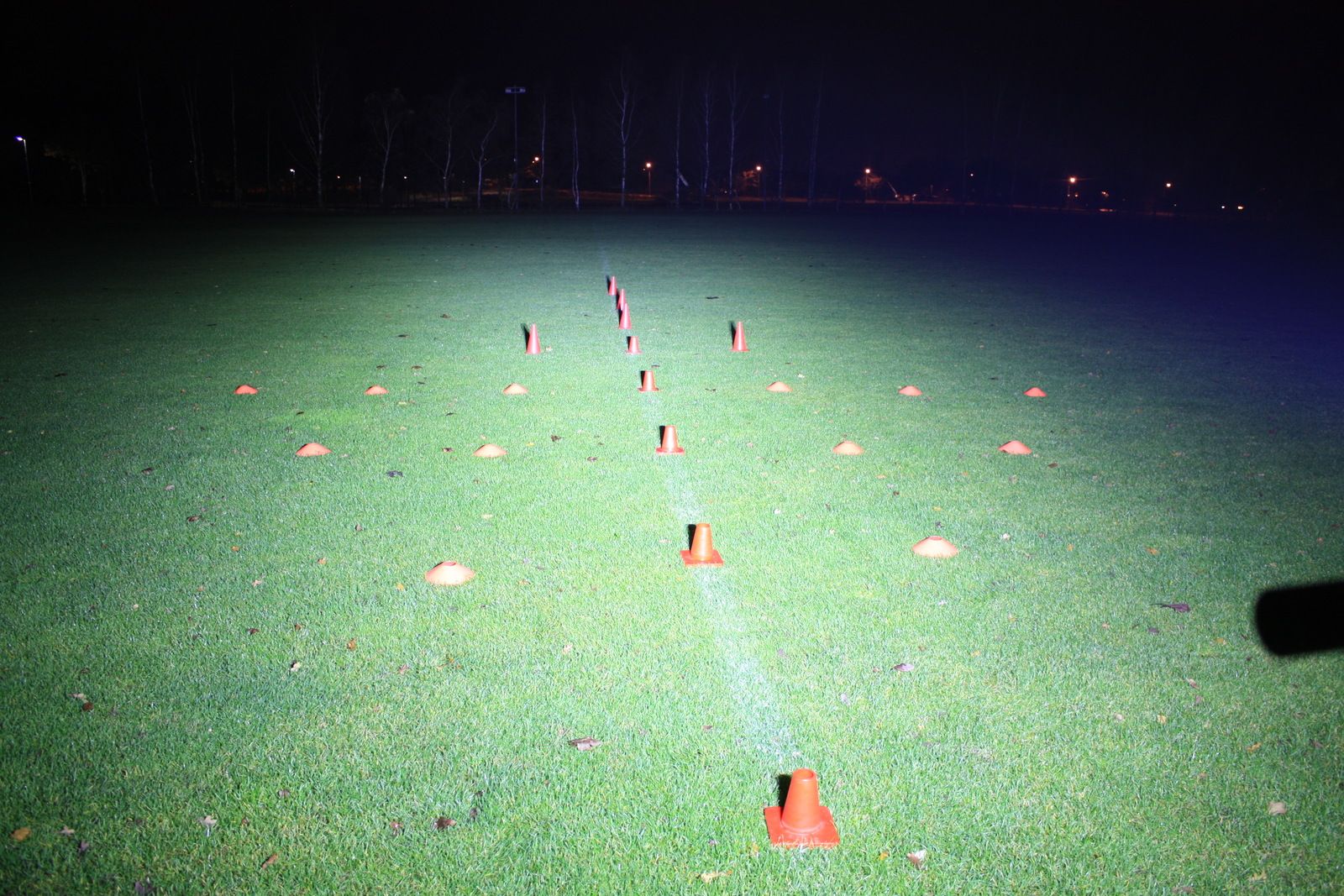

Dubbla MkV

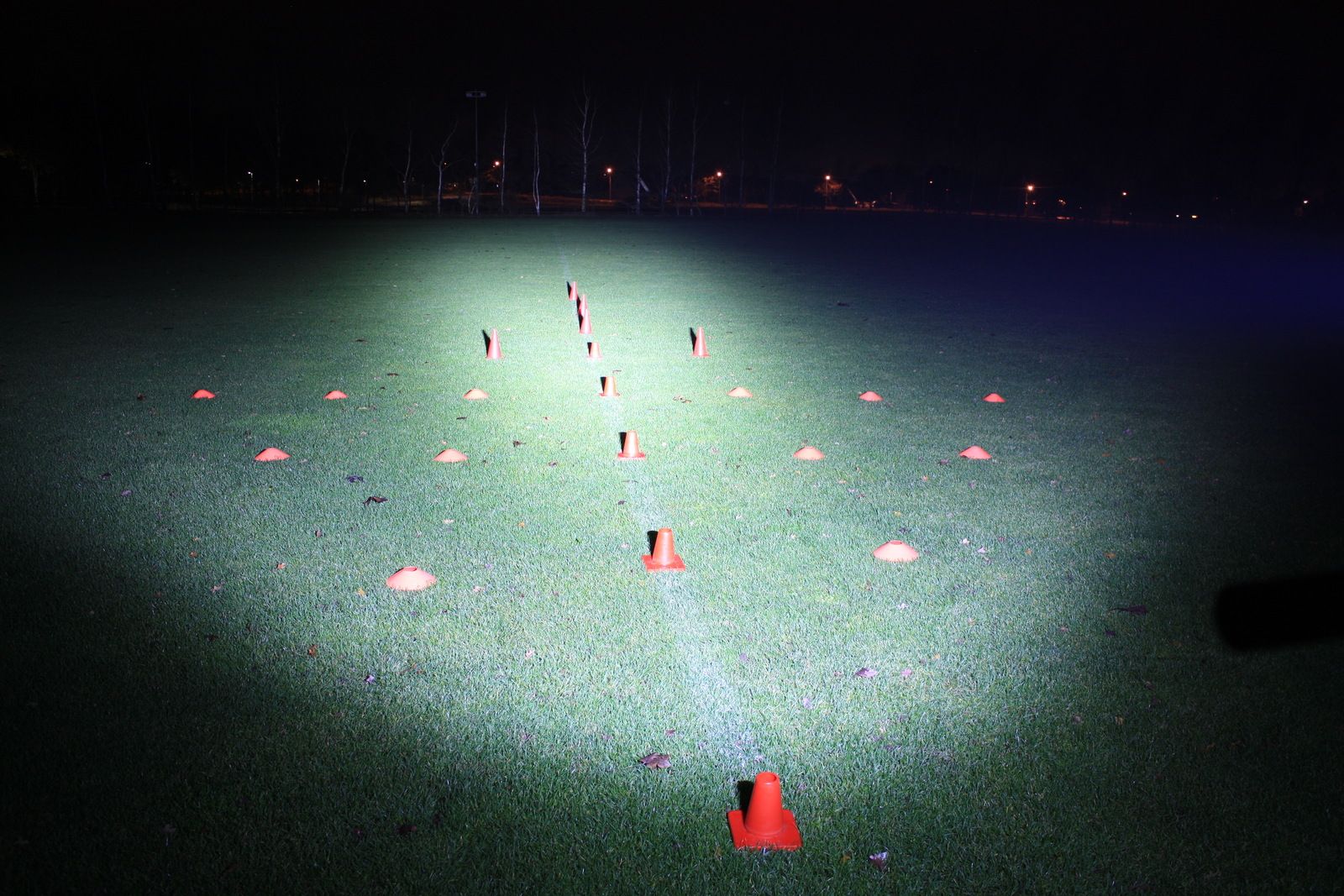

Enduroverionen av MkIV ( dubbla MkIV)


LedX cobra

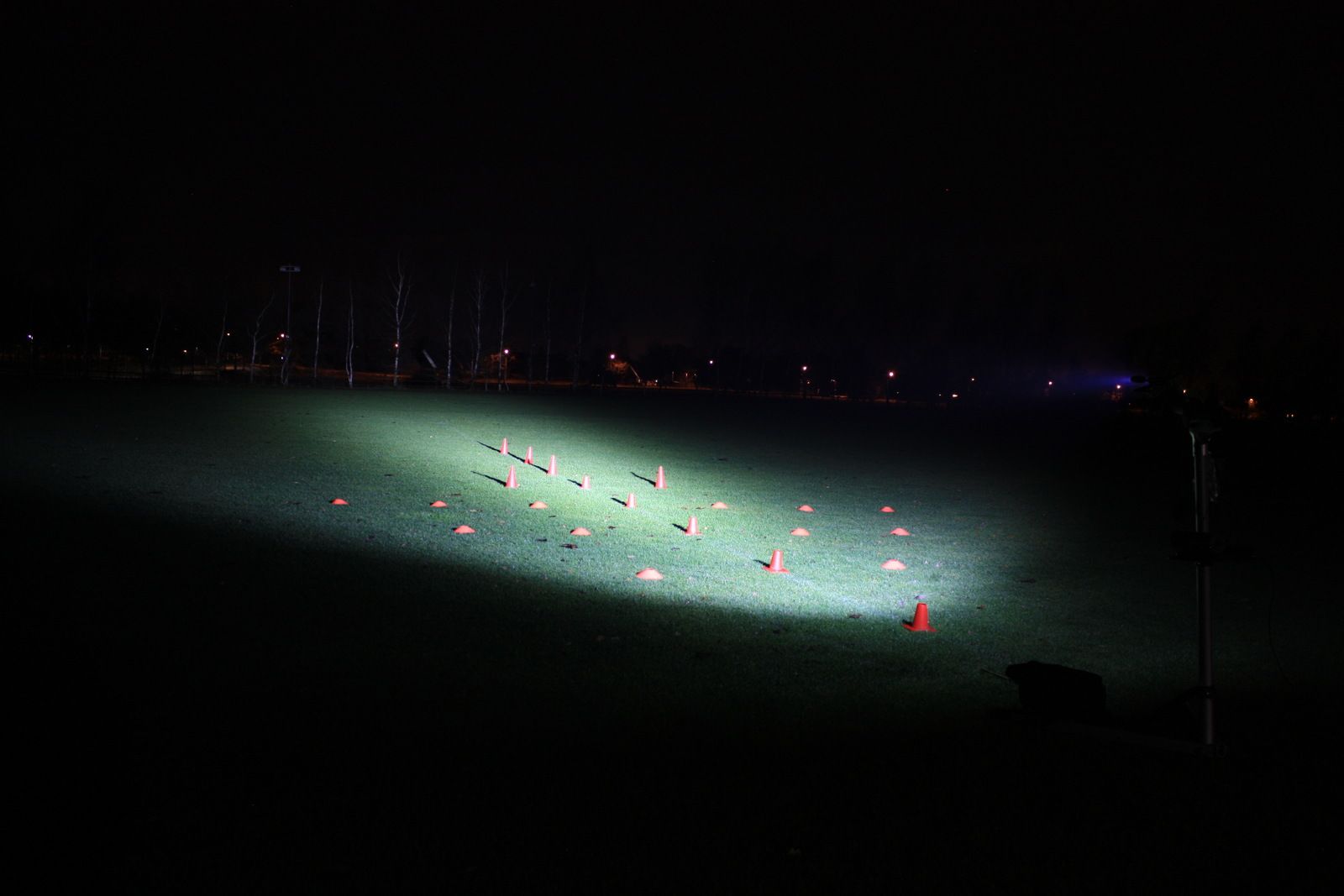

Distansbild
Enduoversion MkIV

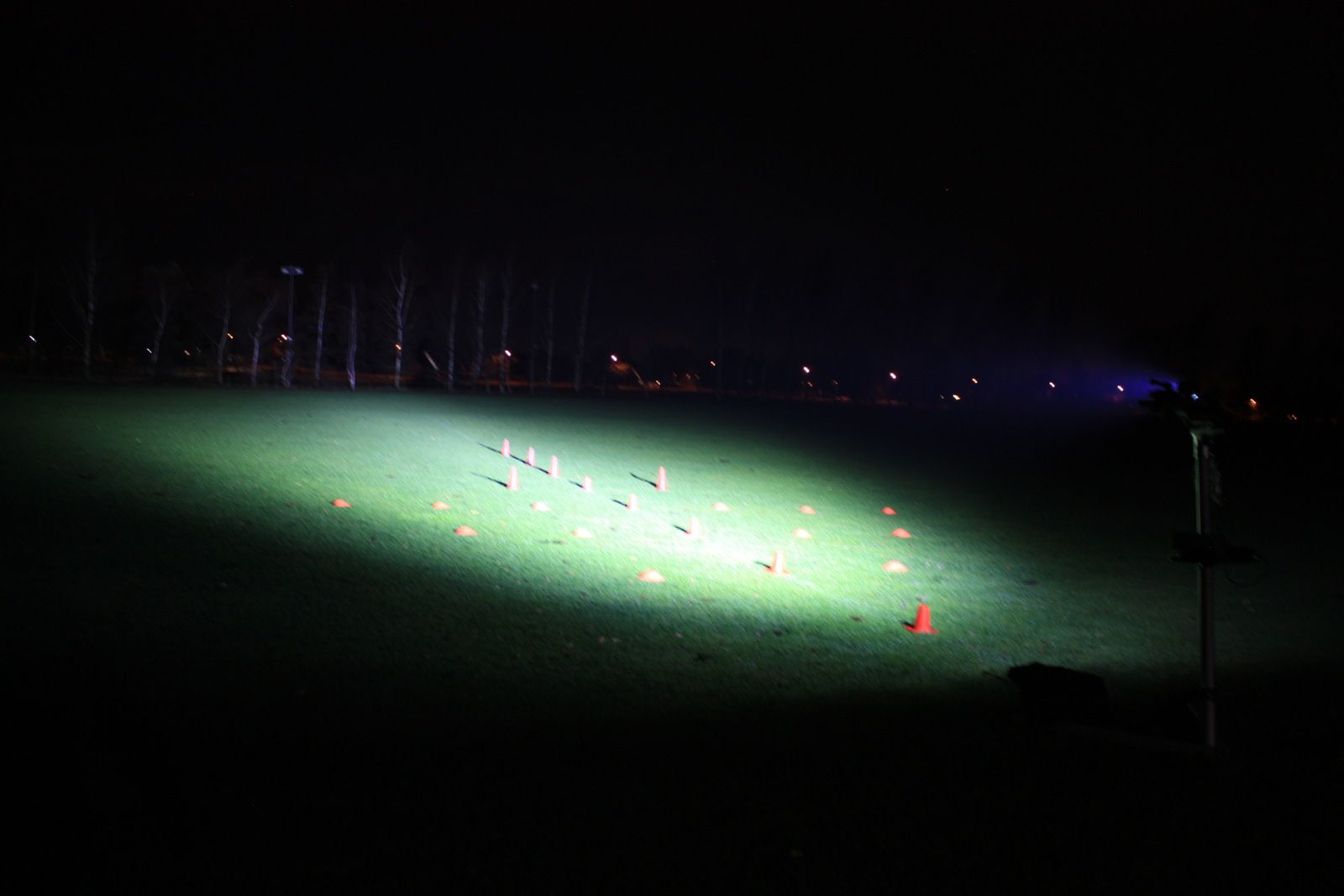

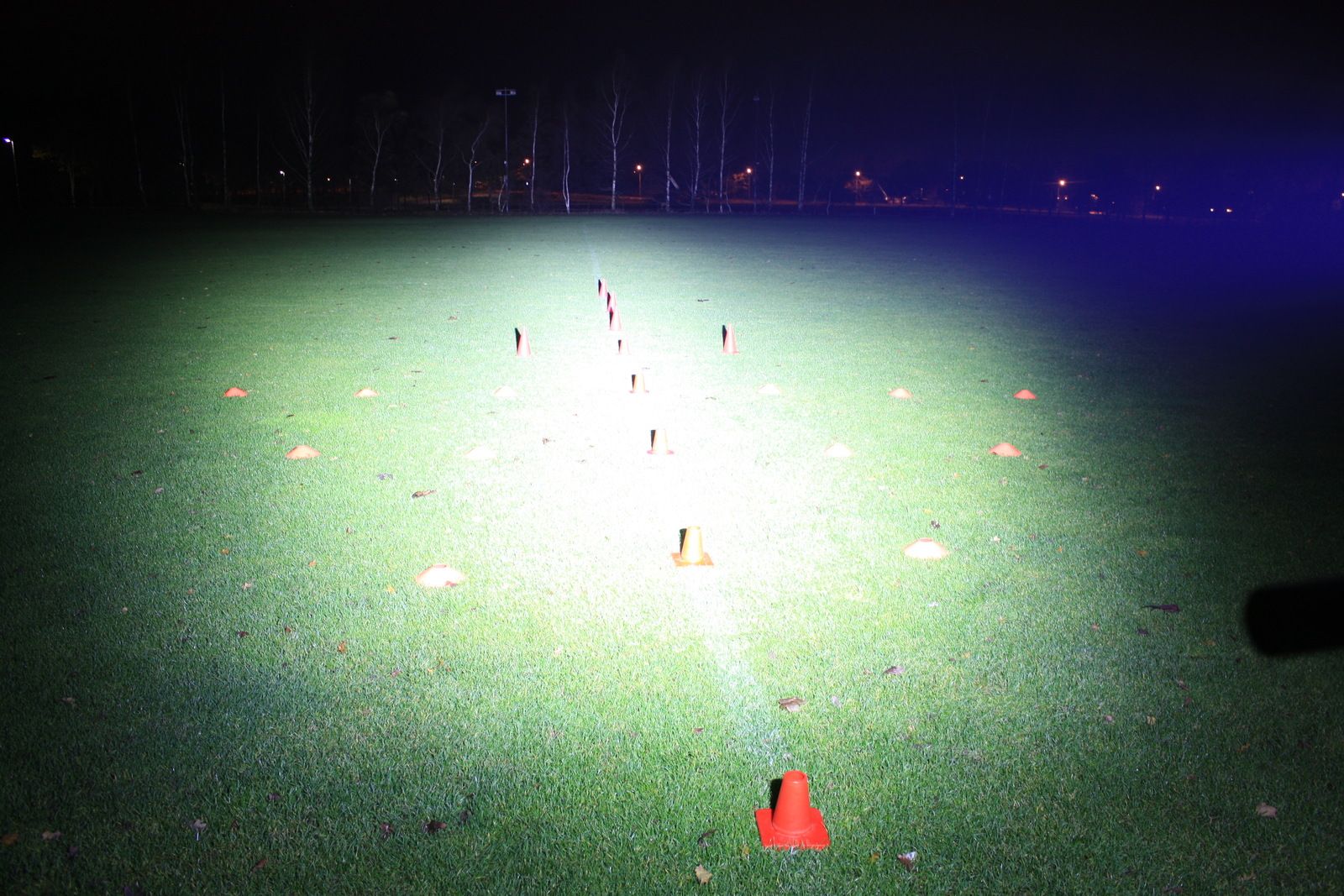

Distansbild Ledx Cobra



Summa summarum,

Jag åkte (som förväntat) på lite styrk ifrån cobran, dock har denna dubbelt så många ljuskällor (8st) men jag är inte långt ifrån. Det finns utvecklingsutrymme :)


Nypåmtb

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Ser grymt ut!

Hur är värmeavledningen jämfört med Led-x som har elektroniken avskilt från lampan?

Har du olika (programmerbara) lägen typ 100/50/30/10?

Btw. Hjälmfäste ser mkt bra ut!


Oskar

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider sa:
Jag åkte (som förväntat) på lite styrk ifrån cobran, dock har denna dubbelt så många ljuskällor (8st) men jag är inte långt ifrån. Det finns utvecklingsutrymme :)
Gjorde du verkligen det? Av bilderna att döma har dina dubbla MkV otroligt bra ljusbild.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Nypåmtb sa:
Ser grymt ut!

Hur är värmeavledningen jämfört med Led-x som har elektroniken avskilt från lampan?

Har du olika (programmerbara) lägen typ 100/50/30/10?

Btw. Hjälmfäste ser mkt bra ut!
Skillnaden är att ledx kör med 3 gånger fler ljuskällor men på 60% av dess kapacitet, dvs 50% mindre värme men också 30% mindre ljus per ljuskälla. Min elektronik är också skilt ifrån lamphuset så det är samma sak.
Standardlägen brukar programmeras 10,40,100%, men kundanpassas ofta. Vissa vill ha fler, andra färre lägen.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Oskar sa:
Dirty_rider sa:
Jag åkte (som förväntat) på lite styrk ifrån cobran, dock har denna dubbelt så många ljuskällor (8st) men jag är inte långt ifrån. Det finns utvecklingsutrymme :)
Gjorde du verkligen det? Av bilderna att döma har dina dubbla MkV otroligt bra ljusbild.
Jo, ser man till hela ljusbilden så. Denna Cobra hade dessutom moddats så alla reflektorer var spot, vilket kastade ljuset längre än MkV. Upp till 10m var de rätt lika, MkV hade kanske lite jämnare och bredare ljusbild


Belse

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Dirty_rider sa:
Är det med Xhp 70.2? Kör du med reflektor eller Tir-lins?

2 st sådana där med matning från 12 v på motorcykeln med av/på-knapp på mc:n, och bara ett effektläge hade varit kanon. Har funderat på att bygga något själv men lamphuset ställer till lite problem då jag har svprt att få tillgång till maskinerna som behövs...


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
ja det stämmer att det är XHP70.2. Kör alltid reflektorer, TIR är bara i ett annat utförande än en vanlig slät reflektor. Lite svårt att få tag i vettiga reflektorer dock.

[edit] ser nu att ledil marknadsför sina tir som linser

Senast ändrad:

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Utvecklingen går sakta framåt, familjen tar mycket tid, med all rätt.

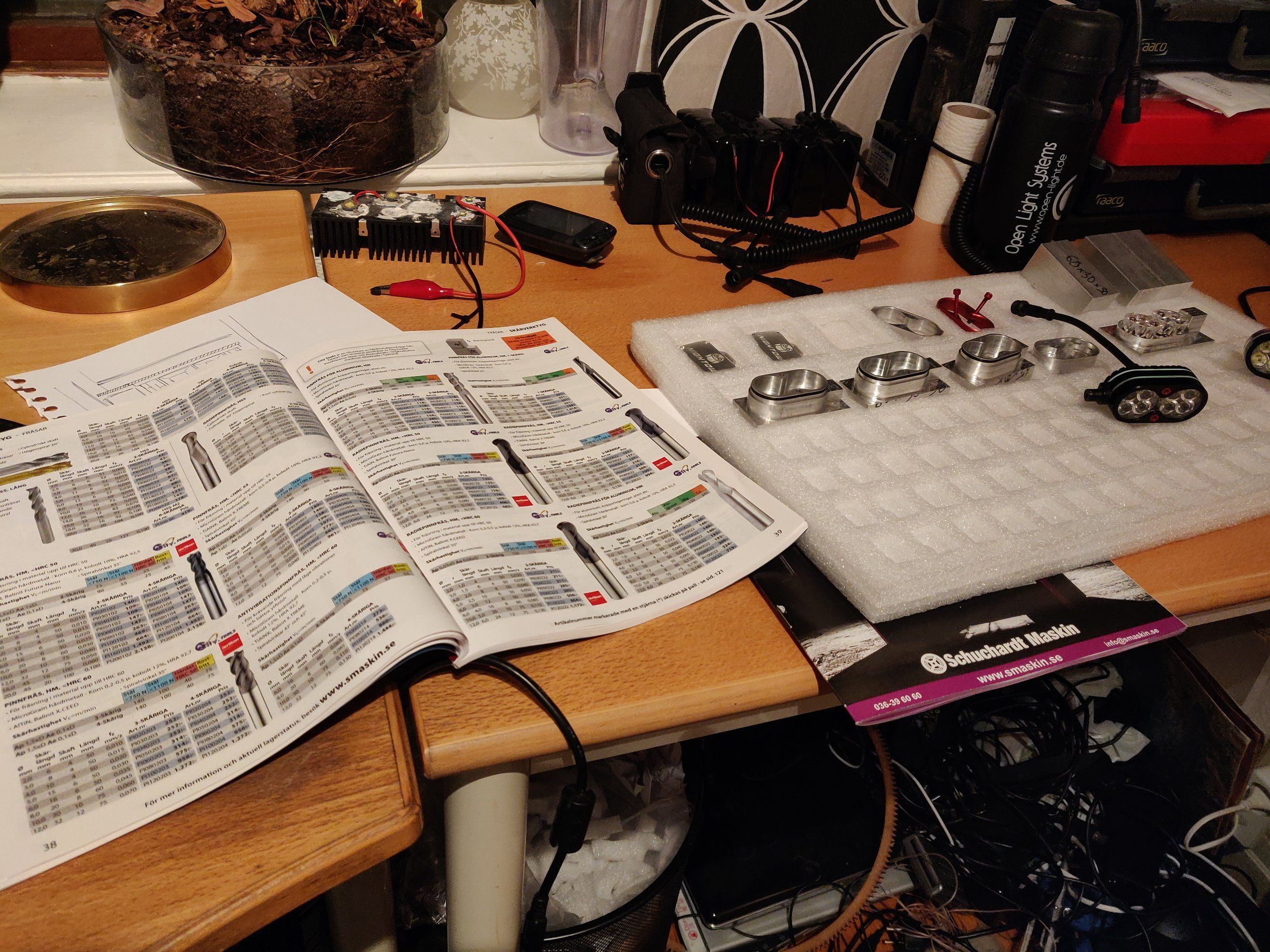

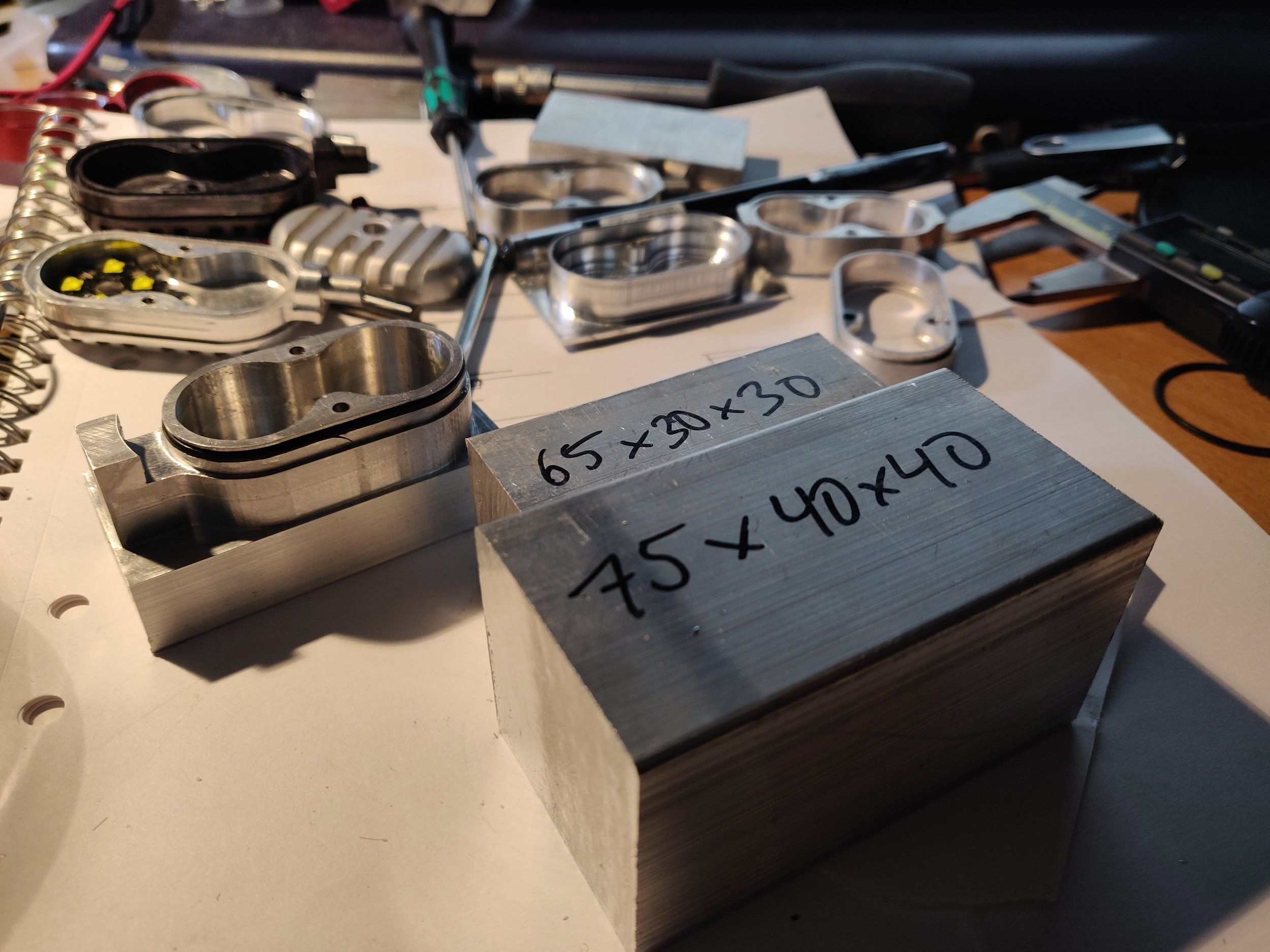

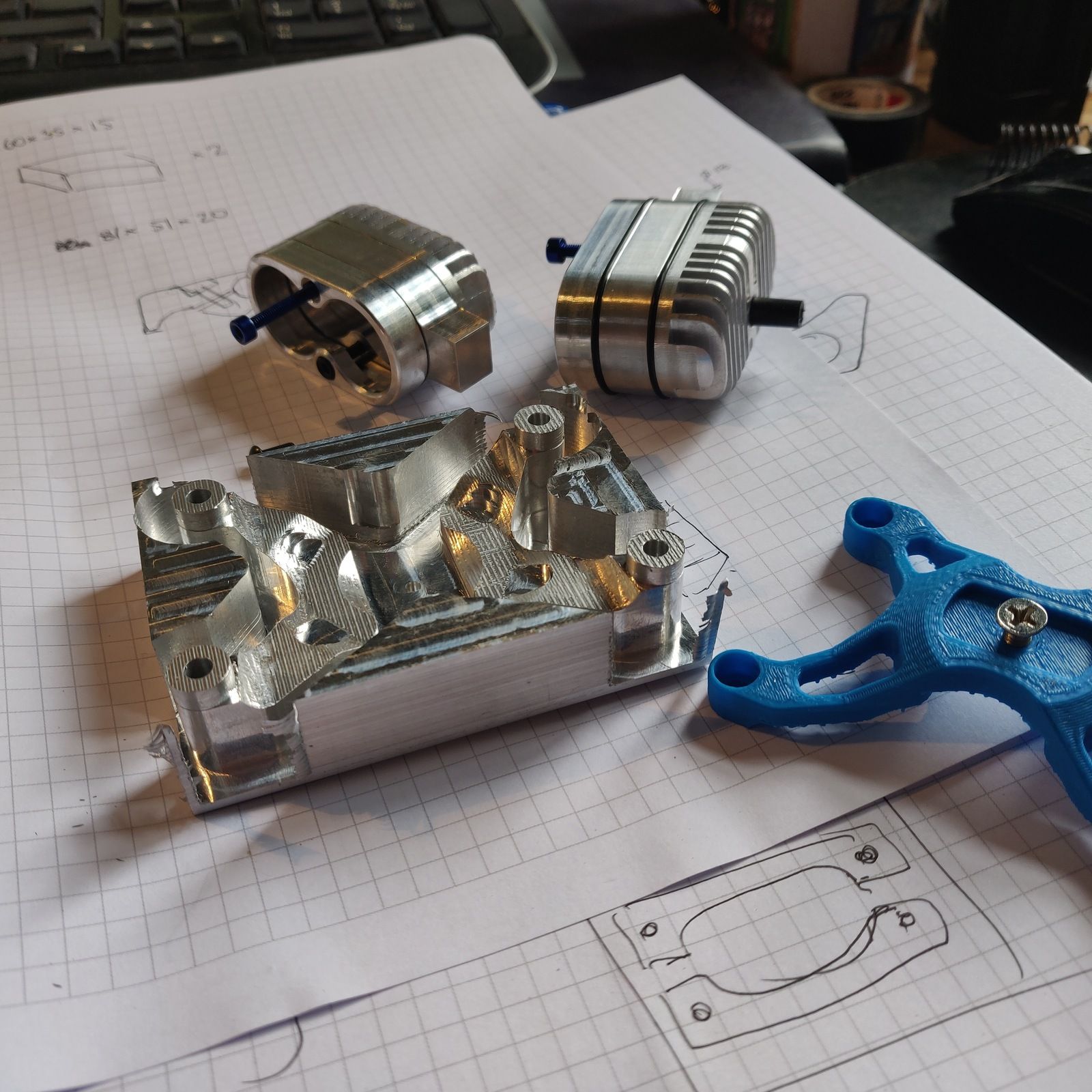

Dock hinner jag med lite jobb på sena kvällar och nätter. Nya testchassien håller på att göras för att kunna utvärdera en ny tätningslösning. Har även designat en ny 'keps' som förhindrar att man blir bländad av MkV modellen om man har denna monterad på styret.
http://instagr.am/p/B7WGA9ngdIv/


Bilagor

Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Fler sena nätter, både sömnlösa och underhållande..

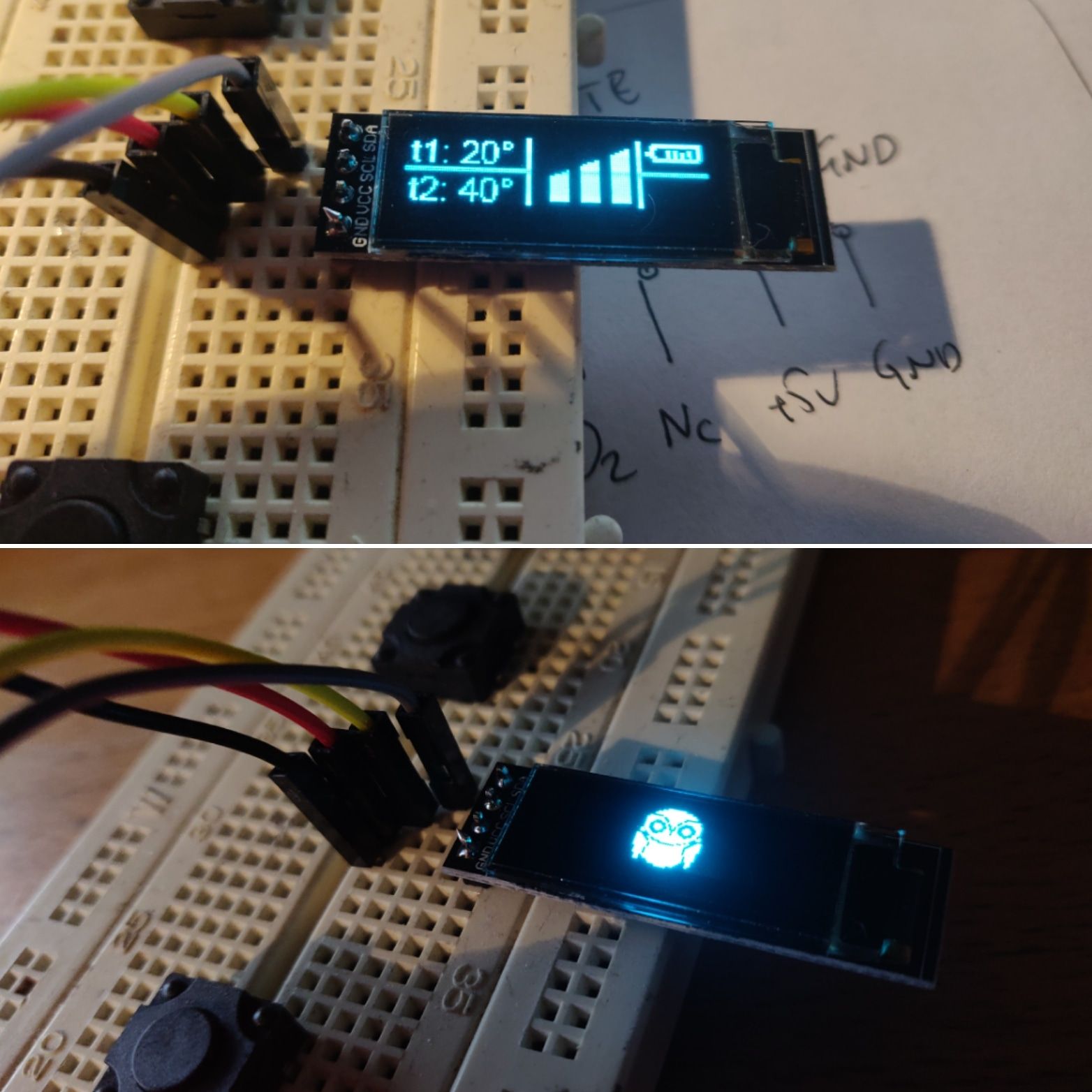

Jobbar vidare på en trådlös kontrollenhet med dispay.
Här kommer batteristatus, valt power-läge,ihop parade enheter ( upp till 2st lampor per remote) temperaturövervakning och lite annat lull lull


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl

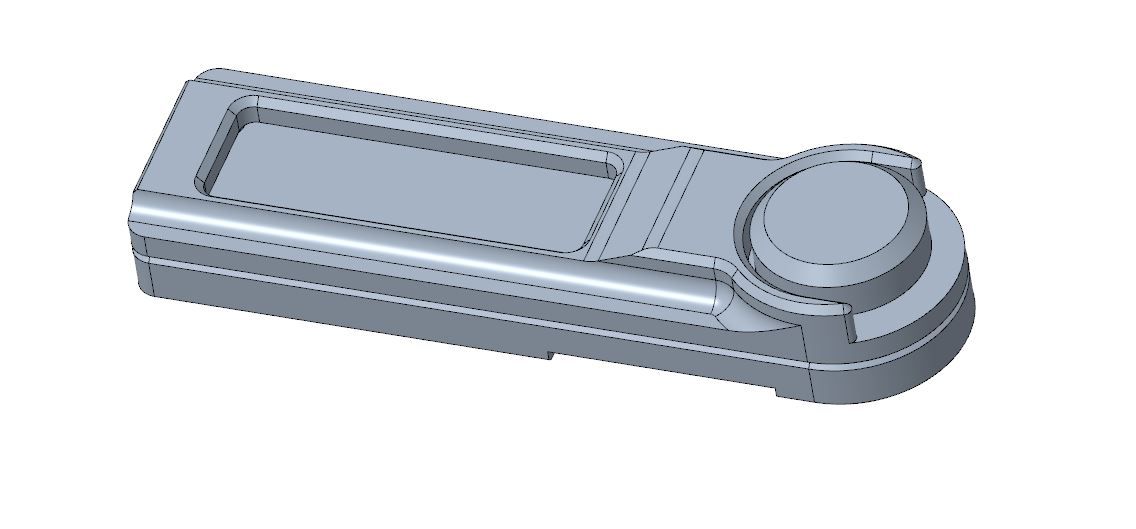

En renderad bild på hur chassiet skulle kunna se ut. Tanken är att man bygger in displayen till vänster i det svartanodierade huset, en röd knapp till höger för att växla mellan olika inställningar och ljuslägen. Urtag på undersidan för olika infästningsdetlajer t.ex för att kunna montera på styret eller över handtagen osv osv


s

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Oj, vilka finesser!

Tycker dock att chassiet är en dålig match designmässigt mot lampan. Lampan är görsnygg men det här chassiet känns mest förvirrat designmässigt om du ursäktar min uppriktighet.
En start vore att göra den lika stilren och använda samma stilelement, avfasningar spår etc. som lampan. Den där höga kanten runt ratten känns också lite omotiverad. Samlar mest smuts tänker jag.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Oj, vilka finesser!

Tycker dock att chassiet är en dålig match designmässigt mot lampan. Lampan är görsnygg men det här chassiet känns mest förvirrat designmässigt om du ursäktar min uppriktighet.
En start vore att göra den lika stilren och använda samma stilelement, avfasningar spår etc. som lampan. Den där höga kanten runt ratten känns också lite omotiverad. Samlar mest smuts tänker jag.
Gött med feedback!
måste väl säga att det var 10min cadjobb :) så inte så genomtänkt design. Den höga kanten tänkte jag att den skulle skydda knappen mot grenar och annat om man väljer att placera den på ett utsatt ställe. En smutsfälla blir det garanterat :)


pbeijer

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Hur gör du med CE-godkännande när du har så små serier? Nu när du blandar in radio så måste du ju även uppfylla RED så då blir det ju ännu mer kostsamt.


Dirty_rider

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Hur gör du med CE-godkännande när du har så små serier? Nu när du blandar in radio så måste du ju även uppfylla RED så då blir det ju ännu mer kostsamt.
Det finns ett flertal olika direktiv bland annat R&TTE direktivet, just RED har jag inte kollat. Men visst, det kostar en rejäl slant, ännu värre med blåtand om jag har förstått det hela rätt.
Dessutom måste jag väl säga att inte tror att detta är ngt som kommer lanseras brett, kanske om jag blir uppköpt :D

Senast ändrad:

s

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Gött med feedback!
måste väl säga att det var 10min cadjobb :) så inte så genomtänkt design. Den höga kanten tänkte jag att den skulle skydda knappen mot grenar och annat om man väljer att placera den på ett utsatt ställe. En smutsfälla blir det garanterat :)
Skönt att du inte tog illa vid dig =)
Man kan ge chassiet ett utstick i form av en cylinder vilken går upp under knappen och ger den stöd. Det ger också bra smutsskydd för mekaniken.
Tänkte jag skulle kasta ihop en snabb illustration av detta i fusion360 för att förklara hur jag menar men den rackarn hade precis uppdaterat sig till en version som inte har stöd för min gamla macos-version längre 😭
Nåja den skall ju uppgraderas i vilket fall men vad som var tänkt som en snabb fix blev ett projekt.


pbeijer

Aktiv medlem
D_R bygger LEDlampor, NightOwl
Det finns ett flertal olika direktiv bland annat R&TTE direktivet, just RED har jag inte kollat. Men visst, det kostar en rejäl slant, ännu värre med blåtand om jag har förstått det hela rätt.
Dessutom måste jag väl säga att inte tror att detta är ngt som kommer lanseras brett, kanske om jag blir uppköpt :D
RED har ersatt R&TTE och ja allt med radio kostar en rejäl slant att få uppmätt. Lite segt om man bara gör lite saker på hobby-nivå och sen säljer för att få pengar till att utöva sin hobby. Det är ju just radio och dc/dc-prylar som brukar stråla mycket och vara strul med att få igenom. Men är man noga med layouten och följer råden från tillverkaren så brukar det ju för det mesta inte vara några problem.
